refoulement pour faciliter l'enlèvement du groupe de
pressurisation sans la survenue d'importantes fuites
d'eau de l'installation.
6.4.1. Tuyau d'aspiration
Le tuyau d'aspiration doit être parfaitement étanche
et doit avoir une forme ascendante pour èviter des
poches d'air.
Avec le groupe de surpression au dessus du niveau de
l'eau (fonctionnement en aspiration) insérer un clapet
de pied avec crépine, qui doit toujours rester immergé.
Avec le niveau de l'eau côté aspiration ou dessus de
F
le groupe de surpression (fonctionnement en charge)
insérer une vanne.
6.4.2. Tuyau de refoulement
Installer une vanne d'arrêt
refoulement pour réguler débit et prévalence.

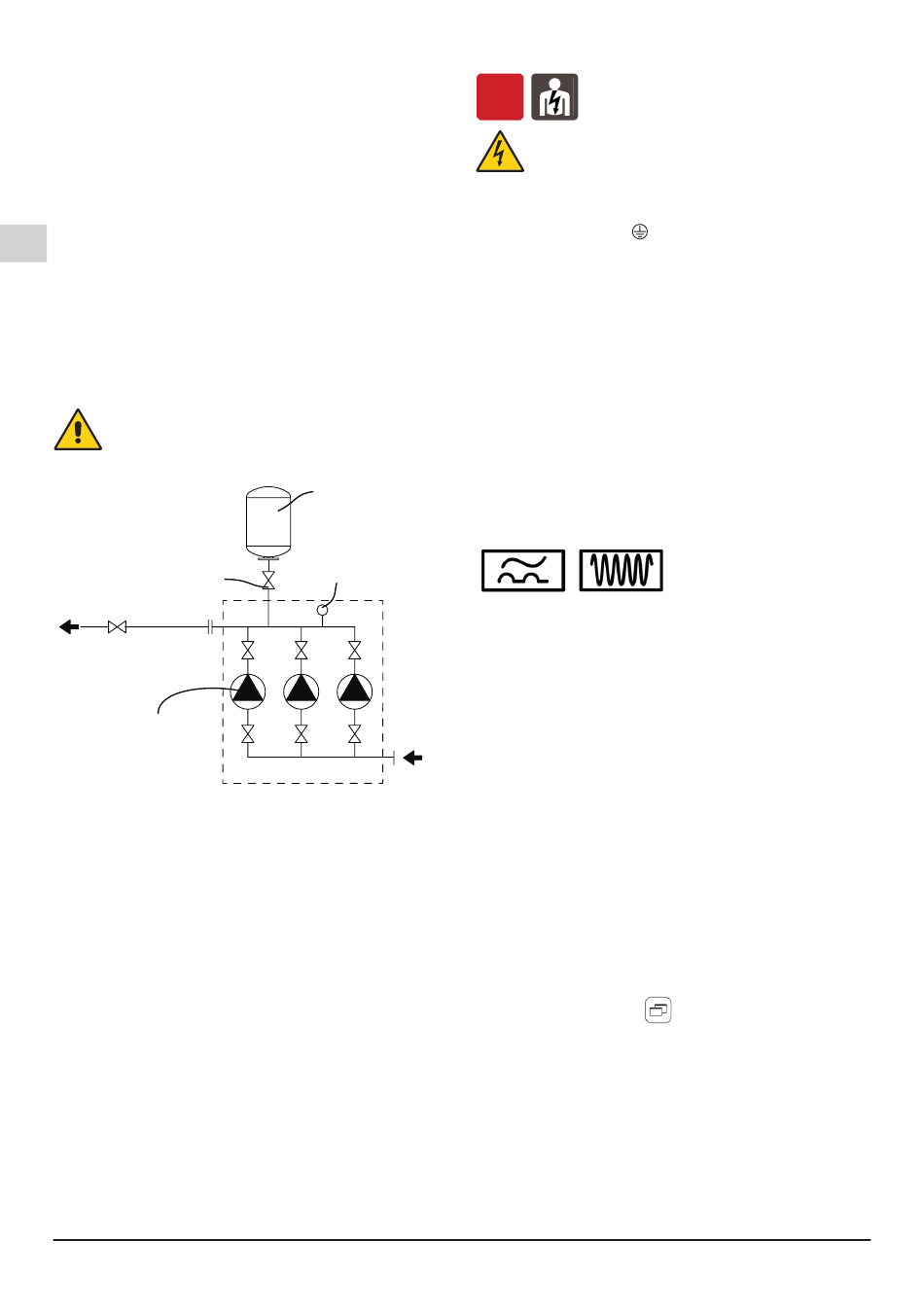

6.4.3. Réservoir autoclave à membrane
Il est toujours nécessaire d'installer un réservoir
à membrane sur le refoulement les groupes.
robinet à sphère
4.93.369/E
pompes avec
transducteur de
pression et vanne
de non retour
1 = Réservoir 20-24 litres.
Indispensable pour
fonctionnement du groupe.
Utile pour accumuler une petite quantité d'eau pour
alimenter les petites consommations sans que la
pompe démarre.
6.4.4. Clapet de sûreté
Si nécessaire, le Client doit prévoir de monter
sur le tuyau de refoulement un clapet de sûreté à
déversement canalisé. L'installation doit etre prévue
à chaque fois que la pression maximum de la pompe,
additionnée à la pression maximale en aspiration,
dépasse la pression finale admise du groupe ou
des autres composants sur la sortie de l'installation.
Le clapet doit être correctement dimensionné pour
pouvoir décharger le débit du groupe au point de
pression prévu en s'assurant que la pression dans le
corps de pompe ne dépasse pas 8 bar.
Pour l'installation du clapet de sûreté, se référer aux
manuels fournis avec le clapet et aux règlementations
en vigueur.
Page 32 / 40
dans le tuyau de
Réservoir
1
manomètre
BS
garantir le correct
6.5. Raccordement électrique
OFF
Le raccordement électrique doit être effec-
tué par un professionnel, et conformément
aux normes et autres règlements locales
applicables.
Suivre les normes de sécurité.
Exécuter la mise à la terre. Raccorder le conducteur de
protection à la borne .
Comparer la fréquence et la tension du réseau avec
les données de la plaque signalétique et réaliser le
branchement conformément au schéma.
6.6. Branchement ligne d'alimentation
La ligne d'alimentation doit être conforme aux
indications du paragraphe 3.
Si le tableau électrique est branché à une installation
électrique dans lequel un interrupteur différentiel
(ELCB) ou un disjoncteur (GFCI) est utilisé comme
protection supplémentaire, les interrupteurs doivent
être du type suivant:
- être appropriés pour gérer les courants de dispersion
et pour intervenir en cas de brèves pertes à
impulsions.
Les interrupteurs doivent être marqués avec le
symbole suivant (type F):
7. GUIDE À LA PROGRAMMATION
7.1. Paramètres
Sur l'écran sont visualisés:
- Paramètres de l'état de pompes.
- Paramètres de programmation.
- Alarmes.
7.2. Paramètres de l'état des pompes
Ils permettent d'afficher :
- Écran initial (rUn, OFF, StB)
- la pression du capteur integrè
- la puissance absorbé par la ligne
- la tension d'alimentation
- la temperature de fonctionnement de la carde
electronique.
- la courant absorbé par la ligne.
En partant de la page de base pour visualiser les autres
paramètres appuyer sur les flèches directionnelles
(plus) ou (moins).
7.3. Paramètres de programmation
Pour visualiser les paramètres de programmation,
appuyer sur la touche
On visualise successivement:
UP - Réglages utilisateur: ce sont les réglages de base
accessibles à l'utilisateur.
AP - Réglages avancés: ce sont les réglages avancés
accessibles à un personnel qualifié.
GP – Réglage des paramètres du surpresseur : à
définir uniquement s'il y a un groupe de surpression.
Err- 5 dernières alarmes. En cas de non erreur, il
apparaît nOnE.
AE - Le firmware installé est identifié via le menu AE.
Firmware=AE01+AE02+AE03
BS.V .META Rev1_ - Instructions pour l'utilisation
(menu).
