MIG-185SYN
INHALT
HAUPTFUNKTIONEN ............................................................................................................ 1
SICHERHEITSHINWEISE ..................................................................................................... 2
TEHNISCHE DATEN ............................................................................................................. 3
ARBEITSBEDINGUNGEN UND ARBEITSUMFELD .............................................................. 4
VOR DER INBETRIEBNAHME .............................................................................................. 4
GRAFISCHE DARSTELLUNG ............................................................................................... 4
ANBRINGEN DES SCHWEISSDRAHTS ............................................................................... 5
ANSCHLUSS ......................................................................................................................... 6
MIG/MAG Schweißen mit / ohne Gas ................................................................................. 6
MMA / E-Hand Schweißen.................................................................................................. 6
EINSTELLUNGEN ................................................................................................................. 7
SCHWEIßTIPPS .................................................................................................................... 9
MIG MAG SCHWEISSEN - WELCHES DRAHT? .................................................................. 9
FEHLERSUCHE UND FEHLERBECHEBUNG ..................................................................... 10
FACHGERECHTE ENTSORGUNG ..................................................................................... 11
SERVICE UND ERSATZTEIBESCHAFFUNG ...................................................................... 11
ERSATZTEILTABELLE .................................................................................................... 12
Sehr geehrter Kunde!
Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den
sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die
Anweisungen sorgfältig. Für eine sichere Arbeit befolgen Sie die Anweisungen!

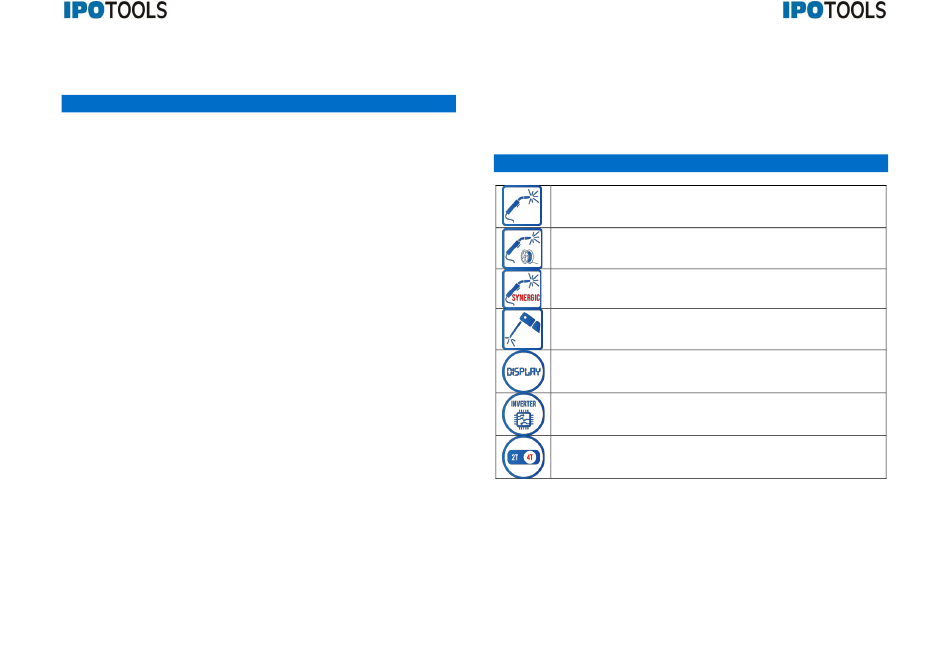

HAUPTFUNKTIONEN
MIG MAG SCHWEISSEN
Gleichstrom (DC) Schutzgasschweißen mit Inertgas "MIG" oder mit aktivem
Gas "MAG"
FÜLLDRAHTSCHWEISSEN
Schweißen mit FLUX Fülldraht (ohne Gas)
SYNERGIC MIG MAG
Variante des Puls-MIG MAG-Schweißens, bei dem die Schweißparameter
schon vorprogrammiert sind.
MMA / E-HAND
Schweißen mit Stabelektrode.
DIGITALANZEIGE
Digitale Steuerung der einzelnen Schweißparameter.
Modernste IGBT Technologie, die für hohe Leistung und Einschaltdauer
sorgt.
2T 4T Betriebsmodus
Je nach Ihrer Gewohnheit können Sie zwischen den beiden Einstellungen
wählen.
1
MIG-185SYN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IPOTOOLS MIG-185SYN
Inhaltszusammenfassung für IPOTOOLS MIG-185SYN
-
Seite 1: Inhaltsverzeichnis
MIG-185SYN MIG-185SYN Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die INHALT Anweisungen sorgfältig. Für eine sichere Arbeit befolgen Sie die Anweisungen! HAUPTFUNKTIONEN ...................... -
Seite 2: Sicherheitshinweise
MIG-185SYN MIG-185SYN Achten Sie auf heiße Metallteile, besonders wenn Sie über dem Kopf schweißen. Tragen Sie SICHERHEITSHINWEISE immer Kopf-, Hand-, Fuß und Körperschutz. Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen Sorgen Sie dafür, dass Sie immer einen Feuerlöscher bei Hand haben. -
Seite 3: Tehnische Daten
ZWECK UND VERWENDUNG Räume, wo geschweißt wird, müssen ausreichend belüftet sein, Absaugen ist wünschenswert. IPOTOOLS MIG MAG Inverter Schweißgerät MIG-185SYN ist ein Schweißgerät mit zwei Toxische Gase entstehen insbesondere beim Schweißen von Material, das galvanisch mit Schweißfunktionen. Sie können es für MMA/E-Hand DC+ & DC-; MIG/MAG DC+ und WIG anderen Metallen oder Materialien mit Rückständen von Reinigungsmitteln beschichtet ist. -
Seite 4: Arbeitsbedingungen Und Arbeitsumfeld
MIG-185SYN MIG-185SYN ARBEITSBEDINGUNGEN UND ARBEITSUMFELD GRAFISCHE DARSTELLUNG Beschreibung der Vorder- & Hinterseite sowie des Bedienfeldes am Gerät: Arbeitsbedingungen • Spannung, Energiequelle: AC 220 V/230V/240V, 1. Digitalanzeige 1: Amper + ausgewählte Parameter • Frequenz: 50/60Hz, 2. Digitalanzeige 2: Spannung + ausgewählte Parameter •... -
Seite 5: Anbringen Des Schweissdrahts
MIG-185SYN MIG-185SYN ANBRINGEN DES SCHWEISSDRAHTS - Öffnen Sie die Tür an der Seite des Geräts, bewegen Sie den Sterngriff zu sich und heben Sie den Deckel des Spannsystems. - Vergewissern Sie sich, dass sich je nach Schweißdrahtdurchmesser die passende Drahtvorschubrolle (z.B. 0,8mm, 1,0mm, etc.) im Drahtvorschubsystem befindet (Die Drahtvorschubrollenseite mit der richtigen mm Angabe muss zum Drahtvorschub zeigen). -
Seite 6: Anschluss
MIG-185SYN MIG-185SYN MMA / E-Hand Schweißen ANSCHLUSS Schließen Sie das Kabel und das Erdungskabel entsprechend der Empfehlung des MIG/MAG Schweißen mit / ohne Gas Elektrodenherstellers mit der entsprechenden Polarität an die Büchsen (11, 12) an. Schließen Sie den Brenner und das Massekabel richtig an, je nachdem ob Sie mit oder ohne Gas (Fülldraht) schweißen möchten. -
Seite 7: Einstellungen
MIG-185SYN MIG-185SYN Elektrodenschweißen Den Durchmesser des Schweißdrahtes stellen Sie mit der Taste (6) ein, zur Verfügung stehen die Werte 0,6 mm; 0,8 mm und 1,0 mm. Das Elektrodenschweißen oder E-Handschweißen ist eins der ältesten Schweißverfahren bei dem Stabelektroden verwendet werden, die die Schmelze vor chemischen Reaktionen mit der 2T- / 4T-Betriebsmodus Umgebungsluft schützen. - Seite 8 MIG-185SYN MIG-185SYN MIG-Modus MMA-Modus (E-Hand) Drücken Sie die Taste (7), um den MIG-Modus auszuwählen Drücken Sie die Taste (7), um den MMA-Modus auszuwählen. In diesem Modus können Sie alle Schweißparameter manuell einstellen. Da die Einstellungen Der MMA-Modus wird zum Schweißen beschichteter Elektroden verwendet.
-
Seite 9: Schweißtipps
MIG-185SYN MIG-185SYN Massivdraht – Als Massivdraht werden Schweißdrähte wie Stahl und Edelstahl bezeichnet, SCHWEIßTIPPS welche ein Schutzgas benötigen, um beim Schweißprozess eine Oxidation zu verhindern. Das Schutzgas garantiert einen stabilen Lichtbogen und schützt das flüssige Schmelzbad vor dem Edelstahlschweißen Zutritt der Luft aus der Atmosphäre. Diese Variante wird von mehr als 80 % der Nutzer verwendet, da dabei weniger Spritzer entstehen und die Nähte bessere Qualität aufweisen, als... -
Seite 10: Fehlersuche Und Fehlerbechebung
MIG-185SYN MIG-185SYN Zugluft an der Schweißstelle Schweißstelle abschirmen oder FEHLERSUCHE UND FEHLERBECHEBUNG Gasdurchfluss erhöhen. Schmutziges Werkstück Rost, Fett oder Lackschicht Unsere Schweißgeräte werden vor der Versendung immer getestet und kalibriert. Jede nicht entfernen Schlechte Drahtqualität oder Neuer Schweißdraht, autorisierte Modifikation des Gerätes ist damit untersagt und wirkt damit negativ auf die... -
Seite 11: Fachgerechte Entsorgung
ACHTUNG! Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! SERVICE Falls Sie für Ihr IPOTOOLS Gerät einen Service benötigen, so schicken Sie uns bitte eine E- Das Gerät besteht aus verschiedenen Materialien, die getrennt erfasst werden müssen, den es kann sowohl umweltschädliche Stoffe als auch wertvolle Mail an: info@ipotools.de... -
Seite 12: Ersatzteiltabelle
MIG-185SYN MIG-185SYN 3. REPARATUR- UND WARTUNGSINFORMATIONEN FÜR GEWERBLICHE ERSATZTEILTABELLE REPARATEURE Pos. Bezeichnung Wenn Sie als Gewerblicher Reparateur Zugang zu Informationen erhalten möchten, müssen Schalttafel Sie zuerst einen Registrierungsantrag stellen, indem Sie uns eine E-Mail senden, an: info@ipotools.de Stromquelle(n) Gerätegehäuse Bitte stellen Sie uns in der Nachricht folgende Informationen für den Registrierungsantrag bereit: Schweißbrenner...
