Technisches Handbuch
Bewegungsmelder/Automatik Schalter 55/63

4.3.4 Ausgangsobjekt

 Lichtkanal
 HLK-Kanal
Für das Ausgangsobjekt sind drei verschiedene Objekte möglich.
Die nachfolgende Tabelle zeigt möglichen Einstellungen (hier: Schalten, Lichtkanal):

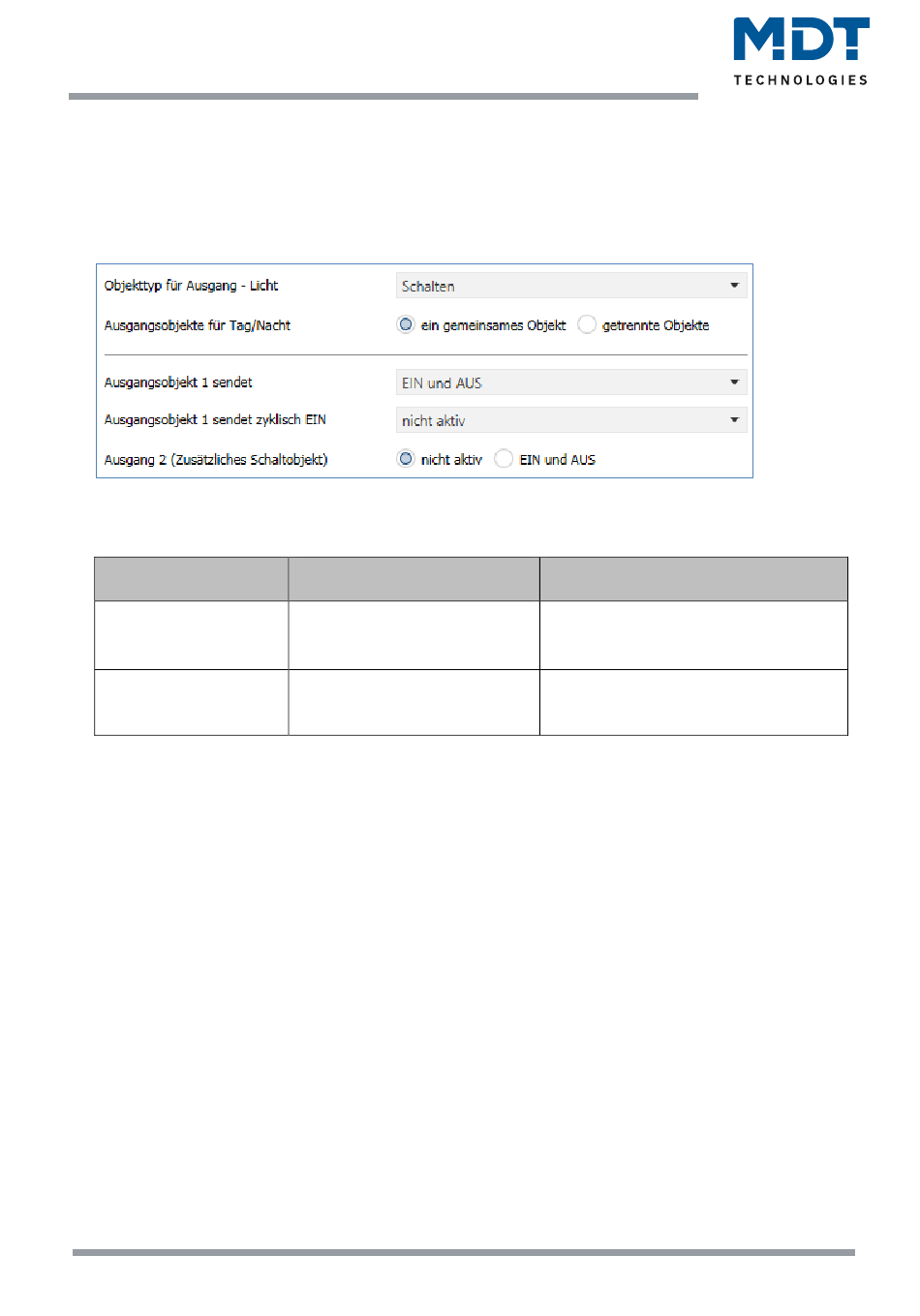

Abbildung 8: Einstellungen – Ausgangsobjekte
Für die Ausgangsobjekte sind folgende Parameter relevant:
ETS-Text
Objekttyp für Ausgang –
Licht / HLK
Ausgang 2 (Zusätzliches
Schaltobjekt)
Tabelle 10: Einstellungen – Ausgangsobjekte
Ausgang 2 (zusätzliches Schaltobjekt)
Zusätzlich kann – unabhängig vom Objekttyp – ein separates Schaltobjekt aktiviert werden. Dies ist
immer ein 1Bit Objekt.
Wird z.B. als Ausgangsobjekt 1 ein Dimmwert gesendet, so kann zusätzlich über Ausgang 2 ein 1bit
Telegramm gesendet werden, um eine Status LED oder ähnliches anzusteuern.
Achtung: Dieses Objekt ist nur für die Lichtkanäle verfügbar.
Objekttyp für Ausgang
Der Parameter definiert den Datenpunkttyp des Ausgangsobjektes.
Diese werden im Folgenden erklärt:
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
22
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
•
Schalten
•
Dimmen absolut
•
Szene
•
Nicht aktiv
•
EIN und AUS
Serie .02
Kommentar
Auswahl des Objekttyps welcher bei
Detektion einer Bewegung gesendet
wird.
Aktivierung eines zusätzlichen
Schaltobjektes.
Nur für Lichtkanäle verfügbar!
