Made in Germany

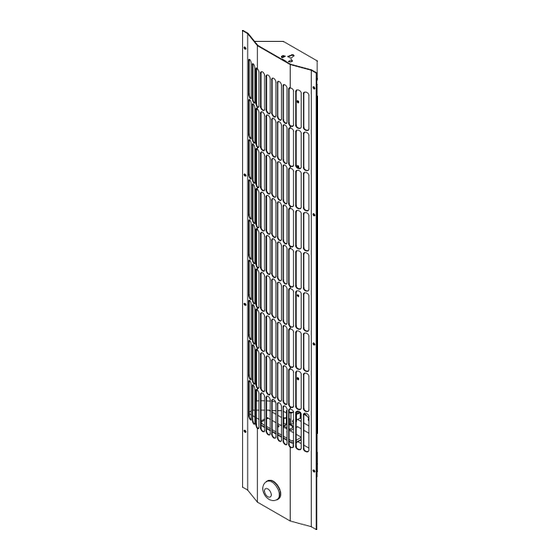

Infrarotwärmestrahler mit Dimmer
Инфракрасный излучатель с регулятором
Montage- und Gebrauchsanweisung
D
Assembly and operating instruction
EN
Руководство по монтажу и эксплуатации
RU
Technische Änderungen vorbehalten / Technical changes reserved
EOS Vitae+
Infrared radiator with dimmer
Druck-Nr. / print no.: 29344984 / 14.22

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EOS Vitae+

Inhaltszusammenfassung für EOS Vitae+

  • Seite 1 EOS Vitae+ Infrarotwärmestrahler mit Dimmer Infrared radiator with dimmer Инфракрасный излучатель с регулятором Montage- und Gebrauchsanweisung Assembly and operating instruction Руководство по монтажу и эксплуатации Made in Germany Druck-Nr. / print no.: 29344984 / 14.22 Technische Änderungen vorbehalten / Technical changes reserved...
  • Seite 2 Deutsch .................. 3 English .................. 15 Русский ................27...

  • Seite 3: Inhaltsverzeichnis

    Deutsch Inhalt Wichtige Hinweise ...........................4-6 Lieferumfang ..............................7 Technische Daten ............................7 Zubehör (optional) ............................7 Interne Verdrahtung ...........................7 Anschlussplan mit Steuergerät InfraTec Premium ................8 Hinweis zum Elektroanschluss ........................9 Montage ..............................10-12 Mindestabstände ..........................10 Einbaubeispiele ..........................11 Recycling ..............................13 Service Adresse ............................13 Allgemeine Servicebedingungen (ASB) ...................

  • Seite 4: Wichtige Hinweise

    Sehr geehrte Kundin, sehr geehrter Kunde, Achtung! Sie haben ein hochwertiges technisches Gerät erworben, mit welchem Sie lange Jahre Freu- Sehr geehrter Kunde, nach den gültigen de haben werden. Dieses IR-Heizgerät wurde nach den aktuellen europäischen Sicherheits- Vorschriften ist der elektrische Anschluss normen konstruiert, geprüft und im Hersteller- der Strahler sowie der Steuerung nur durch werk nach der Qualitätsmanagementnorm DIN...

  • Seite 5: Allgemeine Sicherheitsbestimmungen

    Allgemeine Sicherheitsbestimmungen Dieses Gerät kann von Kindern ab 8 Jah- Für die Regelung bzw. Steuerung der Inf- • • ren und darüber sowie von Personen mit rarotstrahler ist ein geeignetes Steuerge- verringerten physischen, sensorischen rät zu verwenden. Dieses Steuergerät wird oder mentalen Fähigkeiten oder Mangel nach der Montageanleitung des Steuerge- an Erfahrung und Wissen benutzt werden,...
  • Seite 6 entweichen kann. in eine Infrarotwärmekabine bestimmt und in Verbindung mit einem Steuergerät Gegebenenfalls muss hier durch eine ge- • zu betreiben. Für andere Einsatzzwecke eignete Maßnahme (Wärmeschutzplat- entfällt der Garantieanspruch. ten) verhindert werden, dass am Holz un- zulässige Temperaturen entstehen. Achtung! Bei Hauterkrankungen jedweder Art oder Der Infrarot-Wärmestrahler ist mit ei-...

  • Seite 7: Lieferumfang

    70 °C IR-Wärmestrahler für den Einbau in eine IR-Wärmekabine. Bestimmungsgemäßer Gebrauch: Verwendung nur in Verbindung mit einem geeigneten Steuergerät. EOS EmoTec IR, InfaStyle, InfraStyle „i“, InfraTec Classic, Passende Steuergeräte EOS Econ I1, InfraTec Premium, SBM-LSG-IR, SBM-IR Modul Zubehör (optional) Eckabdeckung (Paar) 94.4566...

  • Seite 8: Anschlussplan Mit Steuergerät Infratec Premium

    Anschlussplan mit Steuergerät InfraTec Premium Hinweis: Bei Anschluss die maximal zulässige Belastung der Ausgänge im Steuergerät beachten! Montage und Gebrauchsanweisung des Steuergerätes beachten!

  • Seite 9: Vor Der Montage

    Vor der Montage Die maximale gesamte Belastung darf dabei Achtung! 3500 W nicht überschreiten! Bei Vitae 750 - max. 4 Strahler möglich. Transportsicherung vor der Montage entfer- Bei zwei miteinander verbundenen Steckmo- nen. Schutzgitter abnehmen. Schaumstoff- dulen (Abb. 2b) können bis zu 9 Strahler ange- polster entfernen, dabei beachten, dass der schlossen werden (bis max.

  • Seite 10: Mindestabstände

    Beachten Sie, dass die Vitae Strahler eine sehr hohe Wärmeintensität besitzen. Ein zu geringer Achtung! Abstand führt zur schnellen übermäßigen punk- Wenn die Anschlussleitung dieses Ge- tuellen Wärme. rätes beschädigt wird, muss sie durch Der ausreichende Abstand erhöht die effektive eine gleichwertige Anschlussleitung Wärmeabdeckung.

  • Seite 11: Montage

    Montage Einbaubeispiel: Montage an der Kabinenwand Zunächst muss eine Rechtecköffnung gemäß Abb. 5 senkrecht im Holz angebracht werden. Holzschutz Die Wand über dem Strahler soll hohl sein, eventuelle Holzleiste damit die Wärme frei aufsteigen kann. 40 mm Mindestabstand Ziehen Sie die Verbindungsleitung durch die 15 mm Wand nach oben.

  • Seite 12: Bedienung

    Bedienung ACHTUNG! Der Strahler verfügt über einen eingebau- Horizontale Montage und Montage in der ten Dimmer, mit dem bei Bedarf die Leistung schnell angepasst werden kann, Abb. 8. Kabinendecke ist nicht zulässig. Brand- Der Bedienknopf des Dimmers hat dabei zwei gefahr! Funktionen: •...

  • Seite 13: Recycling

    Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de...

  • Seite 14: Allgemeine Servicebedingungen (Asb)

    V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-...
  • Seite 15 English Table of Contents Important notice and safety advice .....................16-18 Scope of delivery ............................19 Technical data ............................19 Accessories (optional) ..........................19 Inner wiring scheme ..........................19 Wiring diagram with control unit InfraTec Premium ..............20 Advice to electrical connections ......................21 Installation ............................22-24 Planning advice ..........................

  • Seite 16: Important Notice And Safety Advice

    Dear customer, Attention! You have purchased a high quality technical de- vice which will provide you with many years of Dear customer, enjoyable using. This infrared radiator was de- signed and inspected according to the current According to the valid regulations, the European safety standards and manufactured electrical connection of the IR radiator at the factory in accordance with the quality...
  • Seite 17 Important notice Attention: Covering the infrared radi- • This device can be used by children aged • ator causes a fire risk! 8 upwards and by persons with physical, The installation of the infrared radiator • sensory, or mental disabilities, or who in the cabin must be carried out in such a have inadequate experience and knowl- way to assure even all-round heat for the...
  • Seite 18 tion diagram. An optional plug adaptor Attention! may be used to facilitate the connection. By any kind of skin ailments or skin disorder, For practical reasons, this plug adaptor • consult a doctor before use. should be fitted on the cabin ceiling. Take care to ensure that the emitter of the •...

  • Seite 19: Scope Of Delivery

    IR radiator for installation in IR warming cabins. To Intended use: be used with a suitable control system.. EOS EmoTec IR, InfaStyle, InfraStyle „i“, InfraTec Classic, Suitable sauna control units EOS Econ I1, InfraTec Premium, SBM-LSG-IR, SBM-IR Modul Accessories (optional) Top cover by corner mounting (pair) 94.4566...

  • Seite 20: Wiring Diagram With Control Unit Infratec Premium

    Connection example with control unit InfraTec Premium Notice: By connection make sure to observe the maximum allowed power load of the control unit outputs! Observe the instructions in the control unit installation and operating manual!

  • Seite 21: Advice To Electrical Connections

    Before installation Connection example for 5 IR radiators Caution! with one optional plug adaptor Remove the transport stabilisers before in- stallation. Take off the cover grill and remove Connection to Plug adaptor, IR-radiators - control unit, Item 94.7811 max. 3500 W the foamed pad including all small pieces.

  • Seite 22: Planning Advice

    Vitae emitters feature a very powerful heat inten- sity. A too small gap can lead to an unpleasant Caution! overheating after already a short time. If the connection cable of this appliance The sufficient gap increases furthermore the becomes damaged, it must be replaced effective heat coverage and contributes to a by a special connection cable which can more pleasurable heat experience.

  • Seite 23: Vertical Installation In Corners

    Installation Installation example Flush-mounted installation First make a rectangular cut-out in the cabin wall as shown in the Fig. 5. Protective guard rail if necessary Holzschutz The wall above the radiator should be hollow Wooden rail if necessary inside to let the hot air rise. eventuelle Holzleiste 40 mm Mindestabstand...

  • Seite 24: Operation

    Operation ATTENTION! The IR-radiator is equipped with a built-in dim- Horizontal installation and installation in mer which allows to quickly adjust the power output, see Fig. 8. cabin ceiling is not allowed. Risk of fire! The rotating knob of the dimmer has two functions: •...

  • Seite 25: Recycling

    2012/19/EU. Do not dispose it with the normal household waste. Service Address: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf, Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de...

  • Seite 26: General Conditions Of Service (Asb)

    The manufacturers General Terms and Conditions of Business, which can be found at www.eos-sauna.com/ V. Liability agb, shall apply in addition to the foregoing terms and conditions of service.
  • Seite 27 Русский Содержание Важные указания ..........................28-30 Комплект поставки..........................31 Технические данные ..........................31 Принадлежности (опции) ........................31 Схема внутренней разводки ......................31 Пример подключения к пульту управления Инфратек Премиум ........32 Электрическое подключение ......................33 Монтаж ..............................34-35 Расположение нагревателей ..................... 34 Минимальные...
  • Seite 28 Уважаемые Покупатели! Внимание! Вы выбрали высококачественный долговеч- ный прибор. Мы надеемся, что он принесет В соответствие в текущими правовыми Вам долгие годы безупречной службы и удо- вольствие от Вашей инфракрасной кабины. нормами электрическое подключение Проверьте сначала комплектность оборудо- нагревателя и блока управления долж- вания.

  • Seite 29: Важные Указания

    Важные указания Для управления инфракрасным из- • лучателем необходимо использовать Этот прибор могут использовать дети • подходящий приборов управления. от 8 лет, а также лица с ограниченны- Этот прибор управления монтируется ми физическими, сенсорными или согласно его инструкции по монтажу. умственными...
  • Seite 30 Необходимо обеспечить, чтобы восхо- время его работы. • дящий горячий воздух мог свободно Инфракрасный излучатель предназна- • выходить наверх. чен только для монтажа в тепловой При необходимости должны при- кабине инфракрасного излучения и • меняться предохранительные меры для эксплуатации в сочетании с подхо- (теплоизолирующие...

  • Seite 31: Комплект Поставки

    ИК-нагреватель для ИК-кабин. Использовать только вместе с соответствую- Использование по предназначению: щим пультом управления. Соблюдайте указания в пульте управления. EOS EmoTec IR, InfaStyle, InfraStyle „i“, InfraTec Classic, Использовать с блоками управления: EOS Econ I1, InfraTec Premium, SBM-LSG-IR, SBM-IR Modul Принадлежности (опции) Угловая...

  • Seite 32: Пример Подключения К Пульту Управления Инфратек Премиум

    Пример подключения к пульту упр-я Инфратек Премиум Внимание: При подключение соблюдайте максимально допустимую нагрузку на выходы пульта управления. Соблюдайте требования инструкции на пульт управления.

  • Seite 33: Перед Монтажом

    Перед монтажом Пример подключения5 нагревателей к одной Внимание! линии при помощи одного адаптера Перед установкой удалить транспортиро- К пульту ИК-нагреватели - управления вочные прокладки. Сначала снять решет- до 3500 Вт Модульный адаптер ку. Затем полностью вынуть пенопласто- вые прокладки, включая мелкие части. Не...

  • Seite 34: Важное Указание

    Нагреватели серии Витае имеют очень вы- сокую интенсивность. Слишком маленькое Внимание! расстояние может привести к быстрому пе- При повреждение соединительного регреву или даже ожогу. Оптимальное рас- стояние также увеличивает зону обогрева и кабеля его можно заменить только повышает эффективность пользования. аналогичным.

  • Seite 35: Монтаж

    Монтаж Пример монтажа: Утопленный монтаж в стене кабины Выполните прямоугольный вертикальный вырез в стене кабины согласно Рис. 5. Holzschutz Стена кабины над и за излучателем должна Защитная ограда, если необходимо eventuelle Holzleiste деревянная рейка быть полой для оттока горячего воздуха! 40 mm если...

  • Seite 36: Эксплуатация

    Эксплуатация ВНИМАНИЕ! ИК нагреватель оснащен встроенным регу- Горизонтальный монтаж и монтаж на лятором интенсивности нагрева, см. рис. 8. потолке не допускаются. Риск пожара! Рукоятка регулятора имеет две функции: • Включение / выключение Поверните рукоятку до упора налево (против часовой стрелки) до легкого ВНИМАНИЕ! щелчка...

  • Seite 37: Адрес Сервисного Центра

    Изготовитель: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany / Германия Адрес сервисного центра в РФ: ООО „EOC Премиум-СПА-Технологии“ 108811, Москва, Киевское ш., БП «Румянцево» 928 г Телефоны: +7 (495) 66 55 192, 8 800 1000 539 info@eos-sauna.ru www.eos-sauna.ru Дата покупки: Печать...

  • Seite 38: Общие Условия Обслуживания (Asb)

    поддонах. Мы обращаем особое внимание на то, кущей редакции, которые доступны по адресу в что наша упаковка не предназначена для штучной сети www.eos-sauna.com/agb отправки службами доставки. За ущерб, возникший По состоянию на: 08/2018 во время доставки оборудования из-за его ненадле-...
