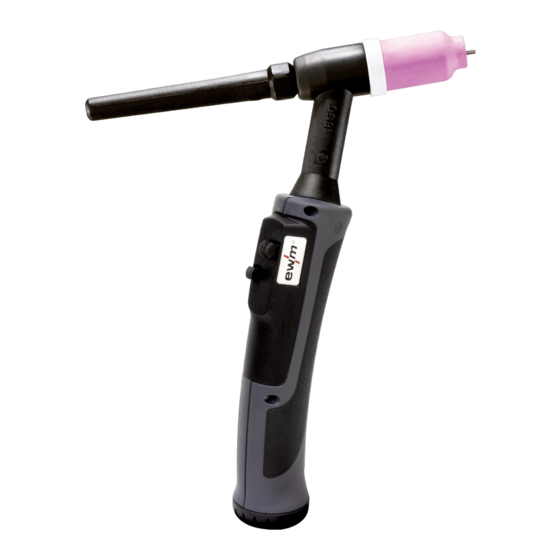

- Seite 1 Betriebsanleitung Schweißbrenner TIG 18 WD TIG 20 WD TIG 260 WD TIG 450 WD 099-011445-EW500 Zusätzliche Systemdokumente beachten! 24.06.2021...
-
Seite 2: Allgemeine Hinweise
Einsatzzweck an Ihren Vertriebspartner oder an unseren Kundenservice unter +49 2680 181-0. Eine Liste der autorisierten Vertriebspartner finden Sie unter www.ewm-group.com/en/specia- list-dealers. Die Haftung im Zusammenhang mit dem Betrieb dieser Anlage ist ausdrücklich auf die Funktion der An- lage beschränkt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation Inhaltsverzeichnis 1 Inhaltsverzeichnis .......................... 3 2 Zu Ihrer Sicherheit ......................... 5 Hinweise zum Gebrauch dieser Dokumentation ..............5 Symbolerklärung ........................6 Sicherheitsvorschriften......................7 Transport und Aufstellen ...................... 10 3 Bestimmungsgemäßer Gebrauch....................12 Anwendungsbereich ......................12 Mitgeltende Unterlagen ...................... - Seite 4 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation 10.4 TIG 260 ..........................42 10.5 TIG 450, -450 SC ......................... 45 11 Serviceunterlagen ........................48 11.1 Schaltplan..........................48 11.1.1 Standard-, Up/Down-, Retox-Brenner ..............48 11.1.2 Retox XQ-Brenner ....................49 12 Anhang ............................50 12.1 Händlersuche ........................
-
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevor- stehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung betätigen und loslassen (tippen/tas- Technische Besonderheiten beachten ten) Gerät ausschalten loslassen Gerät einschalten betätigen und halten falsch/ungültig schalten richtig/gültig drehen Eingang Zahlenwert/einstellbar Navigieren Signalleuchte leuchtet grün Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen) Unterbrechung in der Menüdarstellung... -
Seite 7: Sicherheitsvorschriften
Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unfallverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen. - Seite 8 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Verletzungsgefahr durch ungeeignete Kleidung! Strahlung, Hitze, und elektrische Spannung sind unvermeidbare Gefahrenquellen wäh- rend dem Lichtbogenschweißen. Der Anwender ist mit einer vollständigen, persönli- chen Schutzausrüstung (PSA) auszurüsten. Folgenden Risiken muss die Schutzausrüs- tung entgegenwirken: • Atemschutz, gegen gesundheitsgefährdende Stoffe und Gemische (Rauchgase und Dämpfe) oder geeignete Maßnahmen (Absaugung etc.) treffen.
- Seite 9 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
-
Seite 10: Transport Und Aufstellen
Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, welche elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten > siehe Kapitel 6.2! •... - Seite 11 Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Unfallgefahr durch Versorgungsleitungen! Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen, Steuerlei- tungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte umkippen und Personen schädigen! • Versorgungsleitungen vor dem Transport trennen! Kippgefahr! Beim Verfahren und Aufstellen kann das Gerät kippen, Personen verletzen oder beschä- digt werden.
-
Seite 12: Bestimmungsgemäßer Gebrauch
3.2.1 Garantie Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 3.2.2 Konformitätserklärung Dieses Produkt entspricht in seiner Konzeption und Bauart den auf der Erklärung aufgeführten EU-Richtlinien. Dem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 13: Teil Der Gesamtdokumentation
Bestimmungsgemäßer Gebrauch Mitgeltende Unterlagen 3.2.4 Teil der Gesamtdokumentation Dieses Dokument ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Doku- menten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicher- heitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 3-1 Pos. -
Seite 14: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Gerätevarianten Gerätebeschreibung - Schnellübersicht Gerätevarianten Ausführung Funktionen Brennertyp Silicone Rubber TIG 18, TIG 20, Standardbrenner für simple Schweißaufgaben Wassergekühlt TIG 18, TIG 20, Mit Dezentralanschluss TIG 260, TIG 450 GRIP GRIP Handgriff TIG 18, TIG 20, Ergonomischer Handgriff für hohe Griffsicherheit TIG 260, TIG 450 KOMBI Schlauchpaket... - Seite 15 Gerätebeschreibung - Schnellübersicht Gerätevarianten Die WIG-Brenner sind in verschiedenen Modellvarianten lieferbar. Die Up-/Down- und Retox-Vari- anten ergänzen die Brenner mit zusätzlichen Bedienelementen. TIG 18, TIG 20 TIG 260 U/D, TIG 450 U/D TIG 260 Retox, -Retox XQ, TIG 450 Retox Abbildung 4-1 Pos.
-
Seite 16: Anschlussvarianten
Gerätebeschreibung - Schnellübersicht Anschlussvarianten Anschlussvarianten 4.2.1 Dezentralanschluss Abbildung 4-2 4.2.2 Eurozentralanschluss Abbildung 4-3 4.2.3 Eurozentralanschluss - KOMBI Abbildung 4-4 Pos. Symbol Beschreibung Schnellverschlussnippel, NW 5 Kühlmittelrücklauf (rot) Schnellverschlussnippel, NW 5 Kühlmittelvorlauf (blau) Kabelstecker, Steuerleitung Schutzgasschlauch Überwurfmutter G ¼“ Anschluss Schweißstrom dezentral Eurozentralanschluss Schweißstrom und Schutzgas integriert. -
Seite 17: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Stromanschlüsse, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Stromquellen verfügen! •... -
Seite 18: Lieferumfang
Aufbau und Funktion Lieferumfang Lieferumfang Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen während des Transportes nicht auszuschließen. Eingangskontrolle • Kontrollieren Sie die Vollständigkeit anhand des Lieferscheines! Bei Beschädigungen an der Verpackung • Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)! Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden: •... -
Seite 19: Schweißbrennerkühlung
Aufbau und Funktion Transport und Aufstellen 5.3.2 Schweißbrennerkühlung Unzureichender Frostschutz in der Schweißbrennerkühlflüssigkeit! Je nach Umgebungsbedingung kommen unterschiedliche Flüssigkeiten zur Schweißbrenner- kühlung zum Einsatz > siehe Kapitel 5.3.2.1. Kühlflüssigkeit mit Frostschutz (KF 37E oder KF 23E) muss in regelmäßigen Abständen auf aus- reichenden Frostschutz geprüft werden, um Beschädigungen am Gerät oder den Zubehörkom- ponenten zu vermeiden. -
Seite 20: Maximale Schlauchpaketlänge
Maximale Schlauchpaketlänge Alle Angaben beziehen sich auf die gesamte Schlauchpaketlänge des kompletten Schweißsystems und sind beispielhafte Konfigurationen (aus Komponenten des EWM Produktportfolios mit Standardlängen). Es ist auf eine gerade knickfreie Verlegung unter Berücksichtigung der max. Förderhöhe zu achten. Pumpe: Pmax = 3,5 bar (0.35 MPa) ---------------------------------------------------------------------------------------------------------------------- ►... -
Seite 21: Schweißbrenner Ausrüsten
Aufbau und Funktion Schweißbrenner ausrüsten Schweißbrenner ausrüsten 5.4.1 TIG 18, 20 Ausrüstung des Brenners am Beispiel des TIG 18 Brenners. Vorgehensweise bei anderen Model- len entsprechend. Abbildung 5-1 Pos. Symbol Beschreibung Spannhülse Spannhülsengehäuse Handgriff Gasdüse Elektrode Brennerkappe • Spannhülse von oben ins Spannhülsengehäuse einführen. •... -
Seite 22: Tig 260, 450
Aufbau und Funktion Schweißbrenner ausrüsten 5.4.2 TIG 260, 450 Abbildung 5-2 Pos. Symbol Beschreibung Handgriff Isolator Spannhülse Elektrode Brennerkappe Gasdüse • Isolator von unten auf den Brennerkopf schieben. • Spannhülsengehäuse von unten in Brennerkopf führen. • Elektrode mit der stumpfen Seite von unten in den Brenner einführen. •... -
Seite 23: Allgemein
Aufbau und Funktion Allgemein Allgemein WIG-Schweißbrenner sind über das Schlauchpaket mit der Stromquelle verbunden. Durch das Schlauch- paket verläuft: • die Schweißstromleitung, • die Schutzgaszuführung sowie • die Steuerleitung. Bei wassergekühlten WIG-Schweißbrennern verlaufen auch die Leitungen • Kühlmittelzuführung und • Kühlmittelrückführung durch das Schlauchpaket. -
Seite 24: Wig-Up/Down-Brenner
Aufbau und Funktion WIG-Up/Down-Brenner WIG-Up/Down-Brenner Abbildung 5-4 Pos. Symbol Beschreibung Brennertaster Schweißstrom EIN/AUS Brennertaster Up/Down - Funktion WIG-Up/Down-Brenner sind mit zwei Brennertastern ausgerüstet. Über die Taster kann • der Schweißstrom ein- und ausgeschaltet, • durch Tippen auf einen Absenkstrom verringert, •... - Seite 25 Aufbau und Funktion WIG-Retox-, Retox XQ-Brenner Pos. Symbol Beschreibung Brennertaster Schweißstrom EIN/AUS Brennertaster Up/Down - Funktion Retox-Brenner haben neben einer Anzeige zwei Brennertasterwippen. Die Belegung der einzelnen Be- dienelemente mit Funktionen kann je nach verwendetem Schweißgerät abweichen. In den meisten Fällen kann •...
-
Seite 26: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am of- fenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs wer- den im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an. -
Seite 27: Monatliche Wartungsarbeiten
Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erfüllen. Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-011445-EW500 24.06.2021... -
Seite 28: Entsorgung Des Gerätes
(Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten kostenfrei entgegengenommen werden. • Informationen zur Rückgabe oder Sammlung von Altgeräten erteilt die zuständige Stadt-, bzw. Ge- meindeverwaltung. • Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. 099-011445-EW500 24.06.2021... -
Seite 29: Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendeten Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol... -
Seite 30: Technische Daten
Technische Daten TIG 18, -20, -260, 450 WD Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! TIG 18, -20, -260, 450 WD TIG 18 TIG 20 TIG 260 TIG 450 Polung des Schweißbren- in der Regel negativ ners (Gleichspannung) Führungsart... -
Seite 31: Tig 18Sc Wd, -450Sc Wd
Technische Daten TIG 18SC WD, -450SC WD TIG 18SC WD, -450SC WD TIG 18 SC TIG 450 SC Polung des Schweißbren- in der Regel negativ ners Gleichspannung Führungsart handgeführt Spannungsbemessung 113 V (Scheitelwert) max. Lichtbogenzündungs- 12 kV und Spannungsbemessung Höchstschweißstrom 100 % 400 A / 280 A 450 A / 320 A Einschaltdauer ED bei 40°C... -
Seite 32: Zubehör
Zubehör Schweißbrennerkühlung Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektroden- halter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Schweißbrennerkühlung Bezeichnung Artikelnummer HOSE BRIDGE UNI Schlauch Brücke 092-007843-00000 9.1.1 Kühlflüssigkeit - Typ blueCool Bezeichnung Artikelnummer blueCool -10 5 l Kühlflüssigkeit bis -10 °C (14 °F), 5 l 094-024141-00005 blueCool -10 25 l Kühlflüssigkeit bis -10 °C (14 °F), 25 l... -
Seite 33: Verschleißteile
Verschleißteile TIG 18 Verschleißteile Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektro- denhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwen- den! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! 10.1 TIG 18 Bei dem dargestellten Schweißbrenner handelt es sich um eine beispielhafte Darstellung. - Seite 34 Verschleißteile TIG 18 Pos. Bestellnummer Bezeichnung 094-003136-00000 GNDIFJ TIG 9/17/18/20/26 19.5x48.0mm Keramische Gasdüse für Gaslinse, JUMBO 094-011642-00000 GNDIFJ TIG 9/17/18/20/26 9.5x48.0mm Keramische Gasdüse für Gaslinse, JUMBO 094-011643-00000 GNDIFJ TIG 9/17/18/20/26 12.5x48.0mm Keramische Gasdüse für Gaslinse, JUMBO 094-011644-00000 GNDIFJ TIG 9/17/18/20/26 16.0x48.0mm Keramische Gasdüse für Gaslinse, JUMBO Keramische Gasdüse für...
- Seite 35 Verschleißteile TIG 18 Pos. Bestellnummer Bezeichnung 10.08 094-001005-00000 WCe 20; 2.4 x 175 mm Wolframelektrode, grau 10.08 094-001006-00000 WCe 20; 3.2 x 175 mm Wolframelektrode, grau 10.08 094-001007-00000 WCe 20; 4.0 x 175 mm Wolframelektrode, grau 10.08 094-001008-00000 WP; 1.6 x 175 mm Wolframelektrode, grün 10.08 094-001009-00000...
-
Seite 36: Tig 18 Sc
Verschleißteile TIG 18 SC Pos. Bestellnummer Bezeichnung 10.08 094-019695-00000 E3; 3,2 x 175 mm Wolframelektrode, lila 10.08 094-019696-00000 E3; 4,0 x 175 mm Wolframelektrode, lila 10.08 094-021496-00000 Lymox Lux Ø1.0 x 175 mm Wolframelektrode, pink/grau 10.08 094-021497-00000 Lymox Lux Ø1.6 x 175 mm Wolframelektrode, pink/grau Wolframelektrode,... - Seite 37 Verschleißteile TIG 18 SC Pos. Bestellnummer Bezeichnung 094-001117-00000 COLB 18SC D=3.2-4.8MM Spannhülsengehäuse 094-001360-00000 INS TIG-SR 18SC Isolator 094-000931-00000 COL TIG 17/18/26/18SC D=1.6MM Spannhülse 094-000932-00000 COL TIG 17/18/26/18SC D=2.4MM Spannhülse 094-000935-00000 COL TIG 17/18/26/18SC D=3.2MM Spannhülse 094-001115-00000 COL HL TIG 18SC D=4.8MM Spannhülse, Hochleistung 094-001116-00000 COL HL TIG 18SC D=4.0MM...
- Seite 38 Verschleißteile TIG 18 SC Pos. Bestellnummer Bezeichnung 10.08 094-009528-00000 WLa 15; 4.0 x 175 mm Wolframelektrode, gold 10.08 094-009529-00000 WLa 15; 4.8 x 175 mm Wolframelektrode, gold 10.08 094-012957-00000 WR 02; 1.0 x 175 mm Wolframelektrode, türkis 10.08 094-012958-00000 WLa 20; 1.0 x 175 mm Wolframelektrode, blau 10.08 094-012960-00000...
-
Seite 39: Tig 20
Verschleißteile TIG 20 10.3 TIG 20 Bei dem dargestellten Schweißbrenner handelt es sich um eine beispielhafte Darstellung. Je nach Ausführung können die unterschiedlichen Brenner abweichen. Abbildung 10-3 Pos. Bestellnummer Bezeichnung 094-000930-00000 GN TIG 9/20 11x30mm Gasdüse 094-001122-00000 GN TIG 9/20 12.5x30mm Gasdüse 094-001343-00000 GN TIG 9/20 6.5x30mm... - Seite 40 Verschleißteile TIG 20 Pos. Bestellnummer Bezeichnung 094-012686-00000 GNDIFJ TIG 9/17/18/20/26 Keramische Gasdüse für Gas- 24.0x34.0mm linse, JUMBO 094-000939-00000 COLB 9/20 D=2.4MM Spannhülsengehäuse 094-001340-00000 COLB 9/20 D=1.6MM Spannhülsengehäuse 094-001342-00000 COLB 9/20 D=3.2MM Spannhülsengehäuse 094-001352-00000 COLB DIF TIG 9/20 D=1.6MM Spannhülsengehäuse mit Gas- linse 094-001354-00000 COLB DIF TIG 9/20 D=2.4MM...
- Seite 41 Verschleißteile TIG 20 Pos. Bestellnummer Bezeichnung 10.08 094-001913-00000 WR 02; 3.2 x 175 mm Wolframelektrode, türkis 10.08 094-001915-00000 WLa 20; 1.6 x 175 mm Wolframelektrode, blau 10.08 094-001916-00000 WLa 20; 2.4 x 175 mm Wolframelektrode, blau 10.08 094-001917-00000 WLa 20; 3.2 x 175 mm Wolframelektrode, blau 10.08 094-002136-00000...
-
Seite 42: Tig 260
Verschleißteile TIG 260 10.4 TIG 260 Bei dem dargestellten Schweißbrenner handelt es sich um eine beispielhafte Darstellung. Je nach Ausführung können die unterschiedlichen Brenner abweichen. Abbildung 10-4 Pos. Bestellnummer Bezeichnung 094-011756-00000 GN TIG 150/260 S 9,5x26mm Gasdüse 094-011980-00000 GN TIG 150/260 S 11.5x26mm Gasdüse 094-012405-00000 GN TIG 150/260 S 8.0x26mm... - Seite 43 Verschleißteile TIG 260 Pos. Bestellnummer Bezeichnung 094-009659-00000 DIF TIG 150-450/450SC, D=2,4 mm Gasdiffusor, JUMBO 094-009660-00000 DIF TIG 150-450/450SC, D=3,2 mm Gasdiffusor, JUMBO 094-022685-00000 DIF TIG 150-450/450SC Multilayer Ø 2.4 Gasdiffusor, Multilayer 094-023020-00000 DIF TIG 150-450/450SC Multilayer Ø 1.6 Gasdiffusor, Multilayer DIF TIG 150-450/450SC Multilayer Ø...
- Seite 44 Verschleißteile TIG 260 Pos. Bestellnummer Bezeichnung 10.08 094-001917-00000 WLa 20; 3.2 x 175 mm Wolframelektrode, blau 10.08 094-001918-00000 WLa 20; 4.8 x 175 mm Wolframelektrode, blau 10.08 094-002136-00000 WR 02; 2.0 x 175 mm Wolframelektrode, türkis 10.08 094-008412-00000 Lymox Ø3.2 x 175 mm Wolframelektrode, pink 10.08 094-008413-00000...
-
Seite 45: Tig 450, -450 Sc
Verschleißteile TIG 450, -450 SC 10.5 TIG 450, -450 SC Bei dem dargestellten Schweißbrenner handelt es sich um eine beispielhafte Darstellung. Je nach Ausführung können die unterschiedlichen Brenner abweichen. Abbildung 10-5 Pos. Bestellnummer Bezeichnung 094-009646-00000 GN TIG 200/450/450SC, 7,5 x 37,4 Gasdüse 094-009647-00000 GN TIG 200/450/450SC, 10 x 37,4... - Seite 46 Verschleißteile TIG 450, -450 SC Pos. Bestellnummer Bezeichnung 094-009658-00000 DIF TIG 150-450/450SC, D=1,6 mm Gasdiffusor, JUMBO 094-009659-00000 DIF TIG 150-450/450SC, D=2,4 mm Gasdiffusor, JUMBO 094-009660-00000 DIF TIG 150-450/450SC, D=3,2 mm Gasdiffusor, JUMBO 094-009661-00000 DIF TIG 150-450/450SC, D=4,0 mm Gasdiffusor, JUMBO 094-022685-00000 DIF TIG 150-450/450SC Multilayer Ø...
- Seite 47 Verschleißteile TIG 450, -450 SC Pos. Bestellnummer Bezeichnung 10.08 094-001594-00000 WP; 2.0 x 175 mm Wolframelektrode, grün 10.08 094-001595-00000 WP; 4.8 x 175 mm Wolframelektrode, grün 10.08 094-001913-00000 WR 02; 3.2 x 175 mm Wolframelektrode, türkis 10.08 094-001914-00000 WR 02; 4.8 x 175 mm Wolframelektrode, türkis 10.08 094-001915-00000...
-
Seite 48: Serviceunterlagen
Serviceunterlagen Schaltplan Serviceunterlagen 11.1 Schaltplan Die Schaltpläne dienen ausschließlich zur Information für das autorisierte Servicepersonal! 11.1.1 Standard-, Up/Down-, Retox-Brenner Abbildung 11-1 099-011445-EW500 24.06.2021... -
Seite 49: 11.1.2 Retox Xq-Brenner
Serviceunterlagen Schaltplan 11.1.2 Retox XQ-Brenner Abbildung 11-2 099-011445-EW500 24.06.2021... -
Seite 50: Anhang
Anhang Händlersuche Anhang 12.1 Händlersuche Sales & service partners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-011445-EW500 24.06.2021...
