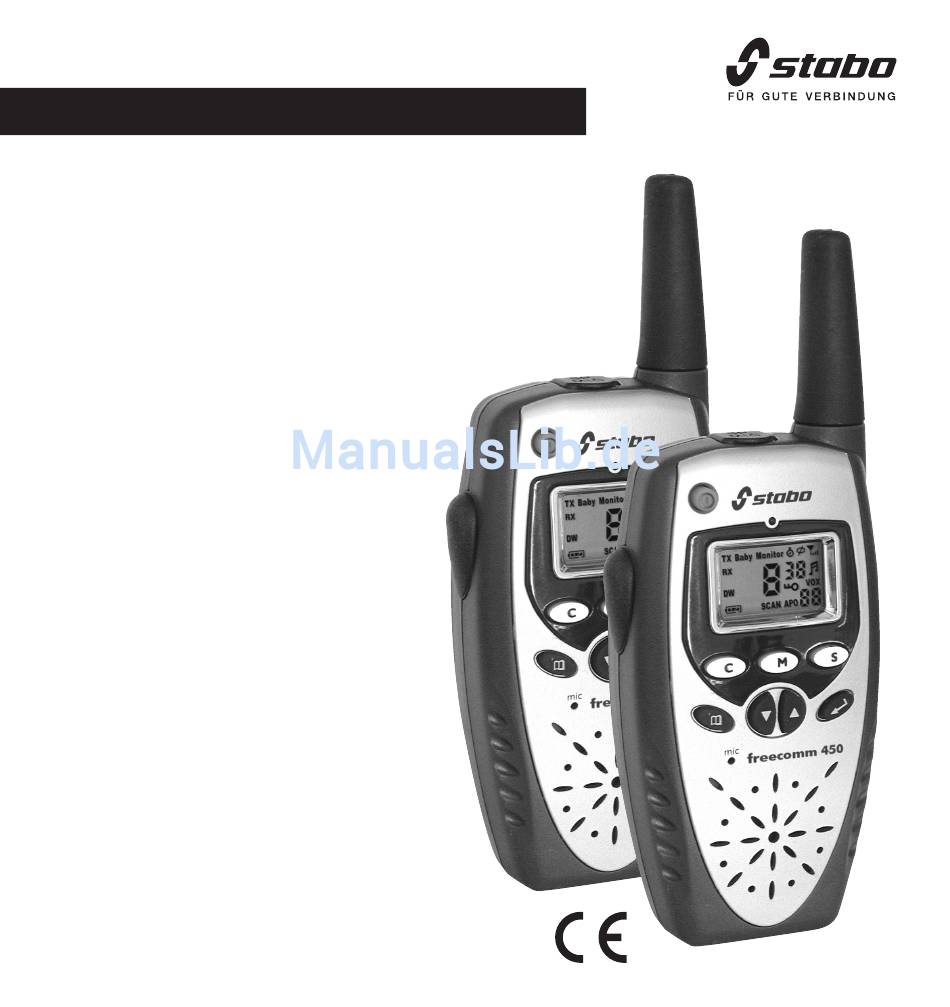

- Seite 1 PMR 446 Handsprechfunkgerät Art.- Nr. 20455 stabo freecomm 450 Bedienungsanleitung Wichtig Lesen Sie vor Inbetriebnahme des Geräts alle Bedienhinweise aufmerksam und vollständig durch. Bewahren Sie diese Anleitung sorgfältig auf, sie enthält wichtige Betriebshinweise.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ..........................3 Sicherheitshinweise ........................3 Wichtige Informationen .........................4 Lieferumfang..........................5 Bedienelemente und Anschlüsse ....................6 Anzeige im Display ........................8 Vorbereitung für den Betrieb......................9 Laden der Akkupacks ......................9 Sicherheitshinweise Ladegerät ....................9 Akkupack entnehmen/einlegen ....................10 Betrieb mit Batterien ......................10 Energie-Management ......................11 Gürtelclip .......................... -
Seite 3: Allgemeines
Allgemeines Damit Sie Ihre Geräte optimal nutzen können und viel Freude daran haben, lesen Sie bitte als erstes diese Bedienungsanleitung aufmerksam und vollständig durch! Beachten Sie unbedingt die Sicherheitshinweise, um Gefahren für sich und andere zu vermeiden oder Schäden an den Geräten zu verhindern. Bewahren Sie die Anleitung sorgfältig auf. Geben Sie auch die Anleitung mit, falls Sie die Geräte einmal verleihen oder verkaufen. -
Seite 4: Wichtige Informationen
Werfen Sie Akkupacks/Batterien nie ins Feuer! Schließen Sie die Kontakte des Akkupacks nie- mals kurz! Wichtige Informationen stabo freecomm 450 ist ein PMR 446-Funkgerät für Sprechfunkverbindungen auf kurze Ent- fernungen. Der Funkstandard PMR 446 ist in AT, BE, CH, DE, DK, ES, FI, FR, GB, GR, HR, HU, IE, NL, NO, PL, PT, SE, SI freigegeben (anmelde- und gebührenfrei). -
Seite 5: Lieferumfang
Lieferumfang 2 PMR 446 Handsprechfunkgeräte 2 Gürtelclips 1 Design Doppel-Tischladeschale 1 Netzteil 230 V/50 Hz 2 NiMH Akkupacks 700 mAh / 3,6 V * * Wichtige Hinweise: Die beiden NiMH-Akkupacks sind bereits korrekt in die Funkgeräte eingelegt! Bevor Sie die Geräte nutzen können, müssen die Akkupacks 12 bis 14 Stunden geladen werden. -
Seite 6: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse 1. Antenne Die Antenne ist fest mit dem Gehäuse verbunden, versuchen Sie niemals, sie abzuschrauben! 2. LC-Display 3. Monitor-Taste M Ein kurzer Tastendruck überbrückt die Rauschsperre (Displayanzeige „RX“) für 15 Sek. bzw. bis die Taste abermals kurz gedrückt wird. 4. - Seite 7 9. Batterieverschluß 10. Batteriedeckel 11. DOWN-Taste t Schrittweise bzw. fortlaufende Senkung der Lautstärke Im Set-Menü: Weiterschalten der einzelnen Einstellungen 12. Mikrofon 13. Menü-Taste Wechseln ins Set-Menü und Weiterschalten zu einzelnen Funktionen 14. Ruf-Taste C Aussenden eines Ruftons 15. PTT-Taste Sende-Taste 16.
-
Seite 8: Anzeige Im Display
Anzeige im Display zeigt an, wenn Sie auf Sendung sind zeigt an, wenn Ihr Gerät ein Signal empfängt zeigt an, wenn Ihr Gerät ein Signal empfängt Dual Watch ist aktiviert Batteriestandsanzeige (in 3 Stufen) Babyüberwachung: Gerät ist als Babysitter aktiviert Babyüberwachung: Gerät ist als Eltern-Abhörgerät aktiviert zeigt die eingestellte Kanalnummer an SCAN ist aktiviert... -
Seite 9: Vorbereitung Für Den Betrieb
Wichtige Vorbereitungen für den Betrieb! Die im Lieferumfang enthaltenen Akkupacks sind bereits korrekt in die Geräte eingelegt! Vor der Inbetriebnahme der Geräte müssen die Akkupacks zunächst geladen werden (Ladezeit ca. 12 bis 14 Stunden). Hinweis: Ziehen Sie vor dem ersten Ladevorgang die Kontaktschutzstreifen in Pfeilrichtung aus den Geräten! Laden der Akkupacks Der Ladestrom ist bei diesem Ladegerät mit ca. -
Seite 10: Akkupack Entnehmen/Einlegen
Betreiben Sie das Ladegerät ausschließlich mit dem mitgelieferten Netzteil. Missbrauchen Sie es nicht als Gleichspannungsquelle für andere Anwendungen. Verhindern Sie, dass Metall-Kleinteile in die Ladeschale gelangen. Demontieren Sie weder das Netzteil noch die Ladeschale. Trennen Sie das Gerät bei Nichtbenutzung vom Stromnetz. Schließen Sie die Kontakte der Akkupacks niemals kurz! Vergewissern Sie sich, dass die Funkgeräte während des Ladens ausgeschaltet sind. -
Seite 11: Energie-Management
Energie-Management Der Stromverbrauch dieses Funkgeräts ist sehr gering. Wird kein Signal empfangen, aktiviert sich die elektronische Batteriesparschaltung. Ist die Kapazität des Akkupacks zu gering oder sind die Batterien leer, meldet sich das Gerät mit einem Warnton, der sich alle 15 Sek. wiederholt. -
Seite 12: Senden/Empfangen
Senden/Empfangen Halten Sie die PTT-Taste gedrückt und sprechen Sie im Abstand von ca. 5 cm mit normaler Lautstärke ins Mikrofon. Wenn Sie Ihre Nachricht beendet haben lassen Sie die PTT-Taste wieder los, dadurch geben Sie den Kanal frei und Ihr Funkpartner kann antworten. Wenn Sie ein Signal empfangen, erscheint RX im Display. -
Seite 13: Rufton (Call)
Hinweis: Sie und Ihr Partner müssen denselben Sprachverschleierungscode einstellen! Ihr Funkgerät verfügt über 4 Sprachverschleierungscodes, die im Menü mit 1, 2, 3, und 4 bezeichnet sind. Die Anzeige OF bedeutet: keine Verschleierung. Sprachverschleierung aktivieren 1. Taste 3 x drücken, bis unten rechts im Display OF erscheint 2. -
Seite 14: Displaybeleuchtung
Displaybeleuchtung Ein kurzer Druck auf die -Taste aktiviert für ca. 5 Sek. die Displaybeleuchtung. Automatischer Suchlauf (Scan) Der automatische Suchlauf wird benutzt, um schnell aktive Kanäle zu finden. Er tastet selbstän- dig alle 8 Kanäle ab und stoppt, sobald ein Signal die Squelch-Schwelle überschreitet. Nach- dem ein Signal gefunden wurde, stoppt der Suchlauf. -
Seite 15: Vox Funktion
Stoppuhr deaktivieren - oder -Taste, im Display erscheint die Kanalnummer. VOX Funktion (Sprachgesteuertes Senden) Damit können Sie senden, ohne die Sendetaste zu betätigen: Stimmen/Geräusche, die auf das Mikrofon treffen, schalten dabei den Sender des Funkgeräts ein. Um zu verhindern, dass das Gerät ständig unbeabsichtigt durch Umgebungsgeräusche aktiviert wird, spricht die VOX-Funktion nur in einer Entfernung bis ca. -
Seite 16: Babysitter-Funktion
quelle), ob zwischen Kinderzimmer und Ihrem Aufenthaltsort ausreichender Funkemp- fang besteht! Optimieren Sie bei Bedarf die Geräteposition. Babysitter-Funktion Mit dieser Zusatzfunktion sorgen Sie dafür, dass der Schlaf Ihres Kindes nicht durch unabsicht- liche Sendungen (ggf. auch aus der Nachbarschaft) gestört wird. Ihre beiden Funkgeräte haben dabei verschiedene Einstellungen: beim Babygerät werden der Empfänger abgeschaltet und die Tastatursperre aktiviert, beim Elterngerät werden Sende- und Ruf-Taste gesperrt. -
Seite 17: Pflegehinweise
2. Mit den Tasten s oder t 1, 2, 3 oder 6 auswählen. 3. Mit PTT- oder -Taste bestätigen, APO erscheint im Display. APO deaktivieren 1. Taste 9 x drücken, im Display blinkt 1, 2, 3, oder 6. 2. Mit den Tasten s oder t Ziffer 0 auswählen. 3. -
Seite 18: Fehlersuche
Fehlersuche Fehler Ihr Funkgerät läßt sich nicht einschalten. Lösung Laden Sie den Akkupack oder erneuern Sie die Batterien. Fehler Sie können Ihren Funkpartner weder sprechen noch hören. Lösung Stellen Sie bei allen Geräten denselben Kanal und ggf denselben CTCSS-Ton ein. Sie sind außerhalb der Reichweite, verringern Sie die Entfernung zu Ihrem Funkpartner. -
Seite 19: Hersteller-Garantie
Hersteller-Garantie Auf das Produkt stabo freecomm 450 Set gewähren wir 2 Jahre Garantie. Der Garantiezeitraum beginnt an dem Tag, an dem das Produkt erworben wurde (bewahren Sie deshalb den Kassenbon als Kaufbeleg sorgfältig auf!); die Garantielaufzeit verlängert sich nicht, wenn das Produkt ausgetauscht oder repariert wird. - Seite 20 Halten Sie für das Gespräch das Gerät und die Bedienungsanleitung bereit. stabo Elektronik GmbH . Münchewiese 14-16 . 31137 Hildesheim/Germany Tel. +49 (0) 5121-76 20 - 0 . Fax: +49 (0) 5121- 51 29 79 . www.stabo.de . info@stabo.de Irrtümer und Änderungen vorbehalten. Copyright ©...
