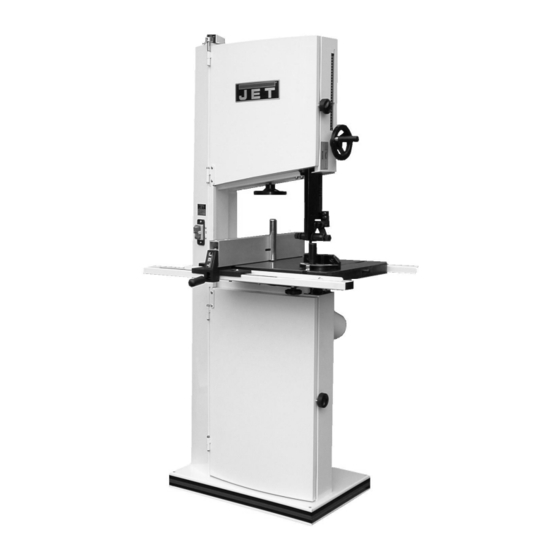

JWBS-16X
JWBS-18Q
JWBS-20Q
Original:
GB
Operating Instructions
Translations:
D
Gebrauchsanleitung
F
Mode d´emploi
WOODWORKING BANDSAW
Walter Meier (Fertigung) AG
Bahnstrasse 24
8603 Schwerzenbach
Switzerland
Phone
+41 44 806 47 48
Fax
+41 44 806 47 58
jetinfo.eu@waltermeier.com
www.jettools.com
M-10000150XM/XT, 708750BM/BT, 708752BT
2009-12
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Jet JWBS-16X
Inhaltszusammenfassung für Jet JWBS-16X
- Seite 1 JWBS-16X WOODWORKING BANDSAW JWBS-18Q JWBS-20Q Original: Operating Instructions Translations: Gebrauchsanleitung Mode d´emploi Walter Meier (Fertigung) AG Bahnstrasse 24 8603 Schwerzenbach Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 jetinfo.eu@waltermeier.com www.jettools.com M-10000150XM/XT, 708750BM/BT, 708752BT 2009-12...
-
Seite 2: Ce-Conformity Declaration
CE-Conformity Declaration Product: Woodworking Band Saw JWBS-16X Stock Number: 10000150XM /10000150XT JWBS-18Q Stock Number: 708750BM / 708750BT JWBS-20Q Stock Number: 708752BT Brand: JET Manufacturer: Walter Meier (Fertigung) AG, Bahnstrasse 24, 8603 Schwerzenbach, Switzerland On our own responsibility we hereby declare that this product complies... -
Seite 3: Inhaltsverzeichnis
Dear Customer, Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been prepared for the owner and operators of a JET JWBS-16X/18Q/20Q band saw to promote safety during installation, operation and maintenance procedures. -
Seite 4: Remaining Hazards
Control the stopping time of the Wood dust is explosive and can also 4.1 Technical data machine, it may not be longer than 10 represent a risk to health. JWBS-16X: seconds. Dust form some tropical woods in particular, and from hardwoods like Wheel diameter... -
Seite 5: Noise Emission
The specified values are emission JWBS-18Q: 5.2 Assembly levels and are not necessarily to be If you notice any transport damage Wheel diameter 470 mm seen as safe operating levels. while unpacking, notify your supplier Cutting width max 460 mm Although there is a correlation immediately. -
Seite 6: Mains Connection
Near the cutting area use a push stick to feed. 5.3 Mains connection Use a feeding template to safely guide Mains connection and any extension small and narrow workpieces. cords used must comply with applicable regulations. Use a suitable wedge to prevent round timber from turning under the The mains voltage must comply with pressure of the cut. -
Seite 7: Setup And Adjustments
Mitre gauge: 7.2 Blade tracking adjustment Place the mitre gauge in the table Blade tracking shall never be T-slot. performed when the machine is If the mitre gauge is not square loosen running. the lock knob (C) and adjust the The sawblade must run on the centre pointer (D). -
Seite 8: Blade Speed Adjustment
Re-tension the belt by pushing down seconds, the motor break assembly Fig 14 the handle (B) with moderate needs to be replaced. Contact your Jet pressure. service station immediately. For your own safety, always set the saw guide as close to the workpiece Lock the locking handle (A). -
Seite 9: Troubleshooting
Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. 11. Available accessories Refer to the JET-Pricelist for various saw blades. Stock number 709207 Foldable roller stand. Fig 18 Jet part number: JWBS20-144E 12. -
Seite 10: Bestimmungsgemäße Verwendung
DE - DEUTSCH Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Bandsäge JWBS-16X/18Q/20Q erstellt worden. -
Seite 11: Allgemeine Sicherheitshinweise
Beim Sägen von Rundholz das Benützen Sie die Maschine nicht in 3.2 Allgemeine Sicherheitshinweise Werkstück gegen Verdrehen sichern. feuchter Umgebung und setzen Sie sie Holzbearbeitungsmaschinen können Beim Sägen von unhandlichen nicht dem Regen aus. bei unsachgemäßem Gebrauch Werkstücken geeignete Hilfsmittel gefährlich sein. -
Seite 12: Maschinenspezifikation
300 mm Sägebandlänge 3820 mm Sägebandbreite: 3 - 30 mm 4.3 Staubemission Sägebandstärke 0,6 – 0,8 mm Die Baureihe JWBS-16X/ 18Q/ 20Q Schnittgeschwindigkeit: 550/970m/min Fig 1 wurde staubemmissionsbewertet. Arbeitstisch(Lx B) 530x530 mm Entfernen Sie das Rostschutzfett vom Arbeitstischneigung -10° bis 45°... -
Seite 13: Elektrischer Anschluss
Bringen Sie den Anschlag an das Die Mindestluftgeschwindigkeit am Sägeband und stellen Sie den Absaugstutzen muss 20 m/s betragen. Skalenzeiger (C, Fig 4) auf Null. Absaugschläuche müssen der Qualität „schwer entflammbar“ entsprechen und in die Erdung der Maschine mit einbezogen werden. 5.5 Inbetriebnahme Mit dem grünen Eintaster am Hauptschalter kann die Maschine... -
Seite 14: Rüst- Und Einstellarbeiten
A.1: Ausführen von hohen Schnitten A.2.: Ausführen von Schrägschnitten A.3.: Schneiden von Zapfen A.4.: Schneiden von Keilen A.5.: Geschweifte Schnitte A.6.: Bogenförmige Schnitte A.7.: Schneiden mit einer Schablone A.8.: Ausführen von Kreisschnitten A8.1 Einrichten ohne Werkstück Fig 8 A8.2 Auflegen des Werkstückes Fig 6 Mit der Griffschraube (P, Fig 9) kann A8.3 Bearbeitung... -
Seite 15: Einstellung Der Bandführung
Obere Bandführung (Fig 12): 7.5 Einstellung der Bandgeschwindigkeit (JWBS-18Q, JWBS-20Q) An den Bandsägen JWBS-18Q und JWBS-20Q können zwei Bandgeschwindigkeiten eingestellt werden (Fig 15). 970 m/min Für alle Standardanwendungen. 550m/min Ergibt hohe Schnittkraft; für hohe Trennschnitte und Hartholz- zerspanung. Fig 12 Untere Bandführung (Fig 13): Fig 10 Hinweis:... -
Seite 16: Zusammenlegen Des Bandes
Die Gummiauflage der Laufräder muss regelmäßig gereinigt werden. Die obere Laufradaufhängung muss 11. Lieferbares Zubehör regelmäßig geschmiert werden. Sägebänder unterschiedlicher Antrieb: Dimension finden Sie in der Jet Fig 18 Die Antriebsriemenspannung muss Preisliste. regelmäßig kontrolliert werden. Jet Teilenummer: JWBS20-144E Artikel Nummer 709207... - Seite 17 A.2.: Ausführen von Schrägschnitten A.3.: Schneiden von Zapfen A.4.: Schneiden von Keilen A.5.: Geschweifte Schnitte A.6.: Bogenförmige Schnitte A.7.: Schneiden mit einer Schablone A.8.: Ausführen von Kreisschnitten A8.1 Einrichten ohne Werkstück A8.2 Auflegen des Werkstückes A8.3 Bearbeitung...
-
Seite 18: Utilisation Conforme
Nous vous remercions de la confiance que vous nous portez avec l’achat de votre nouvelle machine JET. Ce manuel a été préparé pour l’opérateur de la scie à ruban JET JWBS-16X/18Q/20Q. Son but, mis à part le fonctionnement de la machine, est de contribuer à... -
Seite 19: Consignes De Sécurité
Pour manoeuvrer les lames porter des 4.1 Indications techniques incendies, par ex. lieu et utilisation gants appropriés. des extincteurs. JWBS-16X: Utiliser des rallonges de table pour le Préserver la machine de l’humidité et travail des pièces longues. Diamètre du rouleau 420 mm ne jamais l'exposer à... -
Seite 20: Emission De Bruit
Déballer la machine. Avertir comme la durée du travail, la place et Puissance 1,5 kW ( 2 CV) S1 immédiatem ent JET si vous constatez l’entourage, le bruit et le nombre des Courant électrique 8.6 A des pièces endommagées par le autres machines. -
Seite 21: Raccordement Au Réseau Électr
5.5 Mise en exploitation Mettre la machine en route avec le bouton vert de l'interrupteur principal. Arrêter la machine avec le bouton rouge. 6. Fonctionnement de la machine Position de travail: Debout devant la machine en direction de la coupe. Fig 2 Manœuvre des pièces: Mener la table à... -
Seite 22: Réglages
- Le ruban est émoussé 7. Réglages - Le circuit du ruban est mal réglé. Attention: Faire tous les travaux de maintenance - La tension du ruban est trop faible. ou de réglage après avoir débranché la machine du réseau. - La denture du ruban est asymétrique Dispositif pour coupes parallèles 7.1 Montage du ruban... -
Seite 23: Réglage Du Guide-Lame
Remarque: Le guide-ruban inférieur (Fig 13): Lorsque la machine n'est pas en service, il est facile d'abaisser ce volant pour détendre partiellement le ruban (Y). On obtient ainsi une plus grande longévité du ruban. Pour changer le ruban on peut de cette manière le détendre complètement (Z). -
Seite 24: Entretien Et Inspection
Le frein du moteur fonctionne électro- appareils électriques. mécaniquement (moteur à frein). 11. Accessoires Contacter JET ou un de nos services si le temps de freinage dépasse 10 Pour diverses lames voir liste de prix secondes. JET. - Seite 27 A8.1 A8.3 A8.2...
