RF 96 ST SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Feldstärkemessgerät für Reichweitentest:
Sender Gerät
SW868 swView 868 MHz
SW915 swView 915 MHz
SW917/SW922
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave ® -Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden da sonst dieses Signal unterdrückt wird. Der
Empfänger muss das sWave ® -Protokoll der steute-Module unterstüt-
zen. Bei jedem Schaltvorgang wird eine Sendung des Funkteils ausge-
löst. Das gilt auch, wenn mehrere Kanäle gleichzeitig aktiviert oder
deaktiviert werden. Bei jeder Sendung wird der aktuelle Wert der
Batteriespannung übertragen.

Sicherheit

Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder
indirekt gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
Wartung und Reinigung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Entfernen von Schmutzresten.
2. Sensorflächen entstauben.
Gehäuse nur von außen reinigen. Gehäuse mit Haushaltsreinigern
reinigen. Keine Druckluft verwenden, um zu reinigen.
Batterie
Die verbliebene Kapazität anhand der Batteriespannung zu bewerten,
ist im Zweifelsfall schwierig. Bei einer Batteriespannung von ca. <3,4 V
bei 20 °C ist von einer leeren Batterie auszugehen. Für eine sichere
Funktion muss dann die Batterie ausgetauscht werden. Dafür muss
das Gehäuse mit einem Torx-8-Schraubendreher an den 5 Deckel-
schrauben geöffnet werden. Auf Polung gemäß der Symbole im Deckel
achten. Es ist nur der vorgesehene oder komplementäre Batterietyp
zu verwenden. Je nachdem, in welches Land das Gerät ausgeliefert
wird, ist eine AA-Lithium-Batterie SL-760/3,6 V/2,2 Ah in einem Batte-
rieadapter oder eine Lithium-Batterie SL-2770/3,6 V/8,5 Ah ohne Ad-
apter bzw. eine komplementäre Batterie enthalten.
Ersatzteil:
Bezeichnung
Lithium-Batterie SL-2770/S 3,6 V/8,5 Ah
Lithium-Batterie SL-760 (3,6 V/2,2 Ah AA) 1351045
Material-Nr.
1190393
1221794
auf Anfrage
Material-Nr.
1202806
2 / 20
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene
Batterien fachgerecht entsorgen.

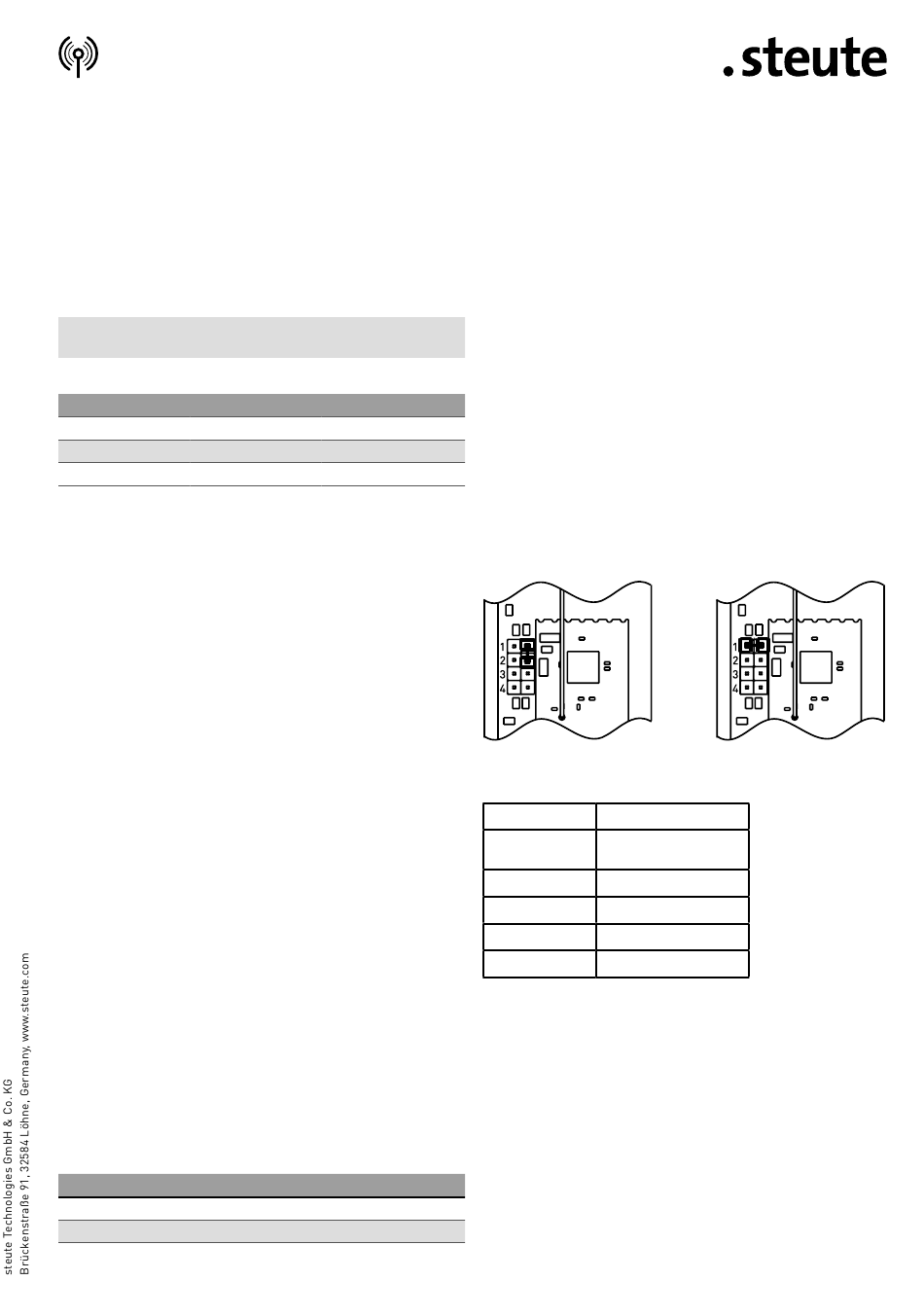

Statussignal
Es kann ein Statussignal vom Anwender in unterschiedlichen Interval-
len mittels eines Jumpers eingestellt werden. Hierzu muss das Ge-
häuse mit einem Torx-8-Schraubendreher an den 5 Deckelschrauben
geöffnet werden. Achten Sie dabei auf ausreichenden ESD-Schutz.
Nach Öffnen wird auf der Leiterplatte ein Jumper sichtbar, jetzt kann
die gewünschte Zeit gesteckt werden. Für die Auswertung des Status-
signals stehen bei steute spezielle Empfänger zur Verfügung.
Auslieferungszustand:
kein Statussignal
Jumper Intervall
ohne Jumper kein Statussignal
oder 1 und 2
Position 1 10 s
Position 2 100 s
Position 3 1.000 s
Position 4 10.000 s
Nach erfolgreicher Einstellung muss das Gehäuse wieder geschlossen
werden und die Deckelschrauben mit ca. 0,45 Nm angezogen werden.
Es dürfen sich keine Fremdkörper im Dichtungsbereich befinden.
Hinweise
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
durchgeführt werden. Technische Änderungen vorbehalten. Umbauten
und Veränderungen am Gerät sind nicht gestattet. steute übernimmt
keine Haftung für Empfehlungen, die durch diese Beschreibung gege-
ben oder impliziert werden. Aufgrund dieser Beschreibung können
keine neuen, über die allgemeinen steute-Lieferbedingungen hinaus-
gehenden, Garantie-, Gewährleistungs- oder Haftungsansprüche
abgeleitet werden.
ESD
Bei allen Arbeiten, die das Öffnen des Gerätes erforderlich machen,
auf ausreichenden ESD-Schutz achten.
Beispiel Position 1:
Statussignal alle 10 s
