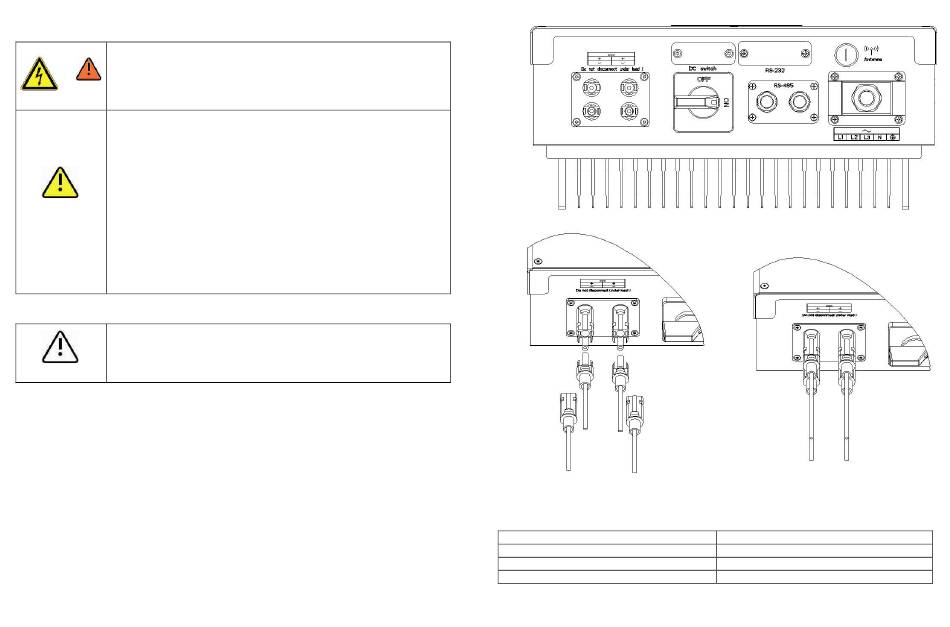

Anschluss PV-Generator

Lebensgefahr durch lebensgefährliche Spannungen!
Vor dem Anschluss des PV-Generators, trennen Sie bitte die DC-
und AC-Verbindung. Schließen und Trennen Sie niemals die DC-
Stecker unter Last.
GEFAHR
Unsachgemäße Bedienung während der Verkabelung kann zu
tödlichen Verletzungen des Bedieners oder nicht behebbaren
Schäden am Wechselrichter führen. Nur qualifiziertes Personal darf
Arbeiten am Wechselrichter durchführen.
Gefahr der Beschädigung des Wechselrichters.
Wenn die Spannung der PV-Module die maximale
Eingangsspannung des Wechselrichters übersteigt, so kann dieser
WARNUNG
durch Überspannung zerstört werden. Dadurch erlischen alle
Gewährleistungsansprüche.
Um das Risiko eines Stromschlags zu vermeiden, berühren Sie nicht
die spannungsführenden Teile und gehen Sie sorgsam mit den
Anschlüssen um.
Überspannungen können Messgeräte zerstören.
Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis
mindestens 1000 Vdc.
ACHTUNG
1) Überprüfen Sie die Verbindungsleitungen der PV-Module auf richtige Polarität und
stellen Sie sicher, dass die maximale Eingangsspannung des Wechselrichters nicht
überschritten wird.
2) Achten Sie darauf die richtigen Stringpaare jeweils an einem Eingang anzuschließen.
Die DC-Anschlüsse am Wechselrichter sind H4- (AMPHENOL) Stecker.
3) Bitte beachten Sie die maximalen PV-eingangsströme der verscheidenen
Wechselrichtertypen:
Modell
4000UE
5000UE
6000UE
Max. PV-Strom (DC)
9A
9A
10A
