Shenzhen Growatt New Energy CO.,LTD
No.28 Guangming Road, Longteng Community,
Shiyan, Bao'an District, Shenzhen, P.R.China
T +86 0755 2747 1942
E service@ginverter.com
W www.ginverter.com
GR-UM-171-A-02

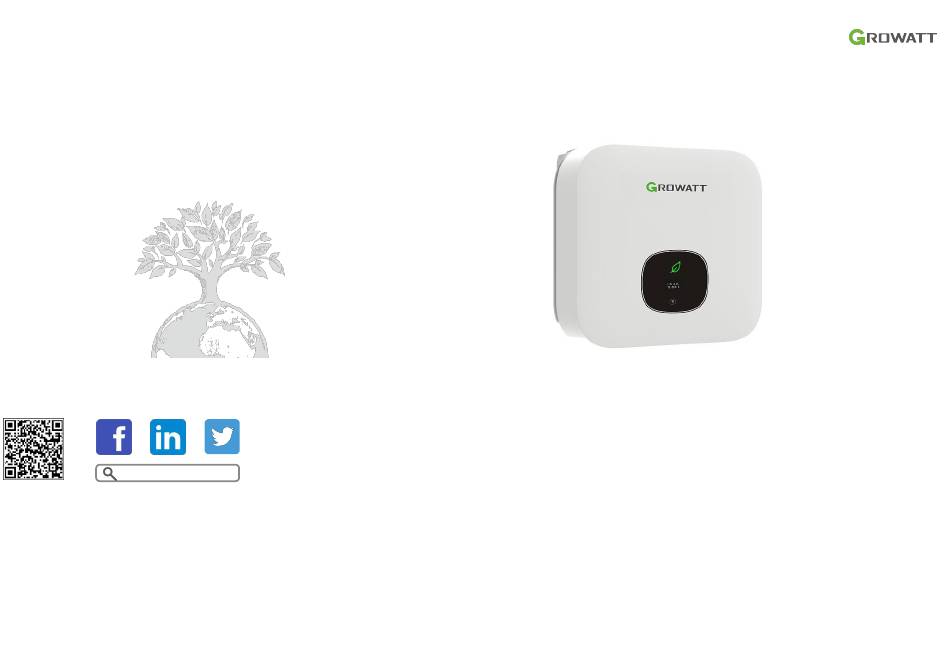

Installations-
&
Bedienungsanleitung
MIN 2500TL-XH
MIN 3000TL-XH
MIN 3600TL-XH
MIN 4200TL-XH
MIN 4600TL-XH
MIN 5000TL-XH
MIN 6000TL-XH
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Growatt MIN 2500TL-XH
Inhaltszusammenfassung für Growatt MIN 2500TL-XH
- Seite 1 MIN 4200TL-XH MIN 4600TL-XH MIN 5000TL-XH MIN 6000TL-XH Installations- & Bedienungsanleitung Growatt New Energy Anleitung herunterladen Shenzhen Growatt New Energy CO.,LTD No.28 Guangming Road, Longteng Community, Shiyan, Bao'an District, Shenzhen, P.R.China T +86 0755 2747 1942 E service@ginverter.com W www.ginverter.com GR-UM-171-A-02...
-
Seite 2: Auspacken Und Inspektion
Verzeichnis Hinweise zu diesem 1.1 Gültigkeit Handbuch 1.2 Ziel 1.3 Zusätzliche Informationen 1.4 Symbole in diesem Dokument 1.5 Glossar Verwendungszweck 2 Sicherheit Qualifikation des Fachmanns SIcherheitshinweise Warnungen zur Montage Warnungen zum elektrischen Anschluss Betriebswarnungen 3.1 TL-XH Übersicht 3 Produkteinführung 3.2 Typenschild 3.3 Größe und Gewicht 3.4 Lagerung des Wechselrichters 3.5 Der Vorteil der Einheit... -
Seite 3: Problembehandlung
6 Elektrischer Anschluss Problembehandlung 6.1 Sicherheit 11.1 Fehleranzeigen auf OLED 6.2 Verkabelung AC-Ausgang 11.2 Systemfehler 6.3 Anschließen der zweiten 11.3 Wechselrichter-Warnung Schutzvorrichtung 11.4 Wechselrichter-Fehler 6.4 Anschließen des PV-Arrays 6.5 Anschließen der Batterie 6.6 Anschließen des Signalkabels 6.7 Erdung des Wechselrichters 6.8 Wirkleistungsregelung mit Smart Meter oder 12 Herstellergarantie... -
Seite 4: Hinweise Zu Diesem Handbuch
Verbrennungsgefahr verf ügbar sein. Für Sch äden, die durch Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung. Für mögliche Änderungen in diesem Handbuch übernimmt die Firma GROWATT NEW ENERGY TECHNOLOGY CO.,LTD keine Verantwortung, die Benutzer zu informieren. Warten Sie 5 Minuten, bevor Sie die angegebene Aktion ausführen. - Seite 5 Ableitstrom darf 50 mA nicht überschreiten, da der Wechselrichter sich sonst als Schutzmaßnahme netzkonformen Wechselstrom um und führt eine einphasige Einspeisung in das Stromnetz durch. automatisch vom Stromnetz trennt. Die Wechselrichter MIN 2500TL-XH, MIN 3000TL-XH, MIN 3600TL-XH, MIN 4200TL-XH, MIN 2.2 Qualifikation des Fachmanns 4600TL- XH, MIN 5000TL-XH, MIN 6000TL-XH werden gemäß...
-
Seite 6: Sicherheitshinweise
Wechselrichter zerstören können. Das Display des Wechselrichters Beachten Sie die örtlichen Anforderungen für die Erdung der PV-Module zeigt folgende Fehlermeldung "PV-Spannung hoch!“ und des PV-Generators. Growatt New Energy empfiehlt den Anschluss des Drehen Sie den Drehschalter des DC-Trenners sofort auf die Position VORSICHT Generatorrahmens und anderer elektrisch leitender Oberflächen in einer... -
Seite 7: Produktbeschreibung
3 Produktbeschreibung 3.1 TL-XH Übersicht 3.2 Typenschild Die Typenschilder dienen der eindeutigen Identifizierung des Wechselrichters (Produkttyp, gerätespezifische Merkmale, Zertifikate und Zulassungen). Die Typenschilder befinden sich auf der linken Seite des Gehäuses. Position Beschreibung Position Beschreibung Abdeckung COM-Anschluss AC-Ausgang Belüftungsventil OLED Berührungstaste PV-Eingang + PV-Eingang -... -
Seite 8: Größe Und Gewicht
Originalkarton gestapelt werden. MPP-Spannungsbereich 70V~550V Nach einer langfristigen Lagerung sollte der örtliche Installateur oder die Serviceabteilung von DC nominale Eingangsspannung 380V Growatt New Energy vor der Installation einen umfassenden Test durchführen. DC-Eingangsspannungsbereich 350V~550V 3.5 Der Vorteil der Einheit DC max. Eingangs-/Ausgangsstrom ... -
Seite 9: Installation
Bleiben Sie nicht weniger als 20 cm vom Wechselrichter entfernt, es sei denn, dies ist absolut notwendig. Objekt Beschreibung Anzahl Growatt New Energy übernimmt keine Verantwortung für die Einhaltung Wechselrichter der EMV-Vorschriften für das Gesamtsystem Montagehalterung Alle elektrischen Installationen müssen in Übereinstimmung mit den örtlichen und nationalen Elektrogesetzen durchgeführt werden. -
Seite 10: Auswahl Des Installationsortes
Betrieb ist. 5.2 Auswahl des Installationsortes Dies ist ein Leitfaden für den Installateur zur Auswahl eines geeigneten Installationsortes, um mögliche Schäden an Gerät und Bediener zu vermeiden. Der Installationsort muss für das Gewicht und die Abmessungen des Wechselrichters über ... -
Seite 11: Den Wechselrichter An Der Wand Befestigen
5.3.2 Den Wechselrichter an der Wand befestigen Vergewissern Sie sich, dass der Wechselrichter an der richtigen Stelle installiert ist, d.h. er darf nicht in der Nähe einer Stammleitung installiert werden. Herabfallende Geräte können schwere oder sogar tödliche Verletzungen verursachen. Montieren Wechselrichter niemals auf der Halterung, wenn Sie nicht sicher sind, dass der Montagerahmen nach sorgfältiger Prüfung wirklich fest an der Wand... -
Seite 12: Elektrischer Anschluss
Sie müssen für jeden Wechselrichter einen separaten einphasigen Leistungsschalter oder eine andere Lasttrenneinheit installieren, um sicherzustellen, dass der Wechselrichter unter Last sicher abgeschaltet werden kann. Wir empfehlen Ihnen, den Nennstrom des AC-Schalters in dieser Tabelle zu wählen: MIN 2500TL-XH 16A/230V MIN 3000TL-XH 16A/230V... - Seite 13 Schieben Sie die Gewindehülse in die Buchse, ziehen Sie die Kappe auf dem Terminal Um den AC-Stecker zu entfernen, drücken Sie das Bajonett mit einem kleinen Schraubendreher aus dem Schlitz und ziehen Sie es heraus, oder schrauben Sie die Gewindehülse ab und ziehen Sie sie heraus fest.
-
Seite 14: Anschließen Des Zweiten Schutzleiters
6.3 Anschließen des zweiten Schutzleiters Wenn der Wechselrichter nicht mit einem Gleichstromschalter ausgestattet ist, dieser jedoch im Land der Installation vorgeschrieben ist, installieren Sie einen externen In einigen Installationsländern ist ein zweiter Schutzleiter erforderlich, um im Falle einer Gleichstromschalter. Die folgenden Grenzwerte am DC-Eingang des Wechselrichters Fehlfunktion des ursprünglichen Schutzleiters einen Berührungsstrom zu verhindern. -
Seite 15: Anschluss Der Batterie
6.5.2 Anschluss der Batterie Lebensgefahr durch lebensgefährliche Spannungen! Stellen Sie vor dem Anschließen der Batterie sicher, dass diese keine Spannung führt. NIEMALS die Batterie anschließen oder abklemmen. Verboten ist das Vertauschen der Plus- und Minuspole der Batterie GEFAHR und des Wechselrichters. Unsachgemäßes Vorgehen bei den Verdrahtungsarbeiten kann zu tödlichen Verletzungen des Bedieners oder zu nicht behebbaren Schäden am Wechselrichter führen. -
Seite 16: Anschluss Des Signalkabels
6.5.3 Anschluss an die Batterien Die Wechselrichter dieser Serie unterstützen den Anschluss von Lithium-Ionen-Akkus. Der Prozedur Lithium-Ionen-Akku verfügt über ein eigenes Batteriemanagementsystem, die bidirektionale Schritt 1 Führen Sie das abisolierte und freiliegende Kabel nacheinander durch die Druckschraube, den DC/DC-Box ist über RS485 oder CAN mit dem Akkupaket verbunden, die Wechselrichter der XH- Dichtungsring und die Gewindehülse, stecken Sie die Kabel entsprechend der aufgedruckten Nummer in die Serie sind über RS485 mit der DC-DC-Box verbunden. -
Seite 17: Wirkleistungsregelung Mit Smart Meter, Rundsteuersignalempfänger
Dieser Serien-Wechselrichter hat eine integrierte Einspeisebegrenzungsfunktion. Um diese Funktion zu nutzen, können Sie einen Smart Meter anschließen. Das Smart-Meter-Modell ist Eastron SDM230-Modbus, und andere Zähler in Growatt-Liste. Die primäre Öffnung ist 10mm, die Länge des Ausgangskabels ist 5m. Das Blockdiagramm des Systemanschlusses ist wie folgt: Signalstecker demontieren Schritt 1 Drücken Sie auf die Verschlüsse und ziehen Sie ihn aus dem Wechselrichter heraus. - Seite 18 6.9.2 Wechselrichter-Bedarfsregelungsmodi - Power Control Interface (PCI) für EU Diese Serie von Wechselrichtern verfügt über die Funktion der Demand-Response-Modi. Wir DRMS-Anwendungsbeschreibung verwenden 8Pin COM PORT als Power Control Interface (PCI) für europäische Modelle. Nur anwendbar auf AS/NZS4777.2:2015. Eine zu hohe Spannung kann den Wechselrichter ...
- Seite 19 Der Wechselrichter verfügt über doppelte MPPTs, es wird empfohlen, dass jeder MPPT Selbsttest weiterhin fehlschlägt, trennen Sie alle Stromversorgungsverbindungen des Wechselrichters und kontaktieren Sie Growatt New Energy, um dieses Problem zu lösen. unabhängig arbeitet, verwenden Sie keine parallele Verdrahtung auf der DC-Seite (eine parallele Verdrahtung kann 2 MPPTs zu 1 MPPT machen, dies kann die Effizienz in einigen Fällen verbessern).
-
Seite 20: Starten Des Wechselrichters
7 Inbetriebnahme Wenn der Wechselrichter eingeschaltet ist, leuchtet das OLED automatisch auf. Sobald die PV-Leistung ausreichend ist, zeigt das OLED "PV-Wechselrichter" an, drücken Sie die Berührungstaste einmal pro Sekunde, um durch die verschiedenen Länder zu blättern, die auf dem Bildschirm angezeigt werden, Trennen Sie die PV&BAT-Stecker nicht unter Last. -
Seite 21: Wechselrichter-Datum Einstellen
7.2.2 Wechselrichter-COM-Adresse einstellen 7.2.4 Wechselrichter-Zeit einstellen Die Standard-COM-Adresse ist 1. Die COM-Adresse kann wie folgt geändert werden: Durch einmaliges Berühren wird die Zahl erhöht, durch zweimaliges Berühren wird die Einstellung bestätigt. Stellen Sie die Wechselrichterzeit wie unten beschrieben ein: Einfaches Berühren, um die Anzeige umzuschalten oder die Zahl + 1 einzugeben. Doppelberührung, um die Einstellung zu bestätigen. - Seite 22 7.3.4 Einstellung des Sicherungsmodus über das OLED einstellen, einfaches Berühren, um die Anzeige umzuschalten, oder die Zahl + Wenn der Wechselrichter der XH-Serie mit der Batterie und der Backup-Interface-Box 1.Doppeltes Berühren, um die Einstellung zu bestätigen, wie unten beschrieben: verwendet wird, kann der Wechselrichter im Backup-Modus arbeiten, um die netzferne Last mit Energie zu versorgen.
-
Seite 23: Kommunikationsoberflächen
7.4 Kommunikationsoberflächen 7.4.1 SYS COM-Anschluss Der Frequenzwechselrichter der Serie -XH verfügt über einen 8-poligen SYS COM Port-Anschluss, dessen Signalverteilung und Funktion in der folgenden Tabelle dargestellt ist: SYS COM-Anschluss-Stecker-Definition Definition Definition Freigabe-: Anschluss des HV BAT- RS485A1: Signal für Zähler Freigabe-Signalports negativ Freigabe+: Schließen Sie den HV BAT- RS485B1: Signal für Zähler... -
Seite 24: Hochfahren Und Herunterfahren Des Wechselrichters
- 2014/35/EU Niederspannungsrichtlinie (LVD) - 2014/30/EU Elektromagnetische Verträglichkeitsrichtlinie (EMV) - 2011/65/EU RoHS-Richtlinie und deren Änderung (EU)2015/863 Shenzhen Growatt New Energy Technology Co. Ltd bestätigt, dass die in diesem Dokument 8.1 Hochfahren des Wechselrichters beschriebenen Growatt-Wechselrichter und das Zubehör mit den oben genannten EU-Richtlinien Schließen Sie den AC-Trennschalter des Wechselrichters an. -
Seite 25: Wechselrichter-Warnung
25 KΩ oder 550 KΩ(VDE 0126) betragen. Starten Sie den Wechselrichter neu. Wenn die Warnung Wenn die Fehlermeldung trotz der oben Warnung 205 weiterhin besteht, wenden Sie sich bitte an den Growatt- PV1- oder PV2-Boost unterbrochen genannten Prüfung angezeigt wird, Kundendienst, um die Leistungsplatine auszutauschen. -
Seite 26: Herstellergarantie
Fehlercode Bedeutung Vorschlag 1. Starten Sie den Wechselrichter neu, wenn das Error: 402 Ausgang High DCI Problem weiterhin besteht, kontaktieren Sie Growatt New Energy. Außerbetriebnahme 13 1.Starten Sie den Wechselrichter neu, wenn das Error: 404 Busprobenfehler Problem weiterhin besteht, kontaktieren Sie Growatt New Energy. -
Seite 27: Technische Daten
Technische Daten 14.1 Spezifikation AC-Netzfrequenzbereich 45-55Hz/55-65Hz Max. Ausgangsstrom 11.3A 13.6A MIN 2500 MIN 3000 MIN 3600 MIN 4200 Modell TL-XH TL-XH TL-XH TL-XH Einschaltstrom ＜10A Spezifikationen Max. Ausgangsfehlerstrom PV-Eingangsgrößen Max. Max. empfohlene PV-Leistung (für 8400W Ausgangsüberlastungsschutz 5000W 6000W 7200W Modul STC) Rückspeisestrom Vmax PV 500V... -
Seite 28: Spezifikationen
Geräuschemission (typisch) 25 dB(A) Höhenlage 4000m Modell MIN 4600 MIN 5000 MIN 6000 Eigenverbrauch bei Nacht <10W TL-XH TL-XH TL-XH Spezifikationen Topologie Nicht-isoliert PV-Eingangsgrößen PV: II AC: III BAT: II Andere: I Überspannungskategorie Max. empfohlene PV-Leistung Kühlung Passiv 1000W 9200W 1000W (für Modul STC) Ingressionsschutz... - Seite 29 Ausgangsnennstrom 20.9A 22.7A 27.2A Höhenlage 4000m Einschaltstrom Eigenverbrauch bei Nacht <10W Max. Ausgangsfehlerstrom Topologie Nicht-isoliert M a x . o u t p u t o v e r l o a d Schutz Überspannungskategorie PV: II AC: III BAT: II Andere: I Rückspeisestrom Kühlung Passiv...
-
Seite 30: Pv&Bat &Ac-Verbinder-Informationen
In der folgenden Tabelle finden Sie das optionale Zubehör für Ihr Produkt. Bei Bedarf können - Typ und Anzahl der angeschlossenen PV-Module Sie dieses bei GROWATT NEW ENERGY TECHNOLOGY CO., LTD oder Ihrem Händler bestellen. - Optionale Ausstattung Kurze Beschreibung...
