5 Montage
A
D
C

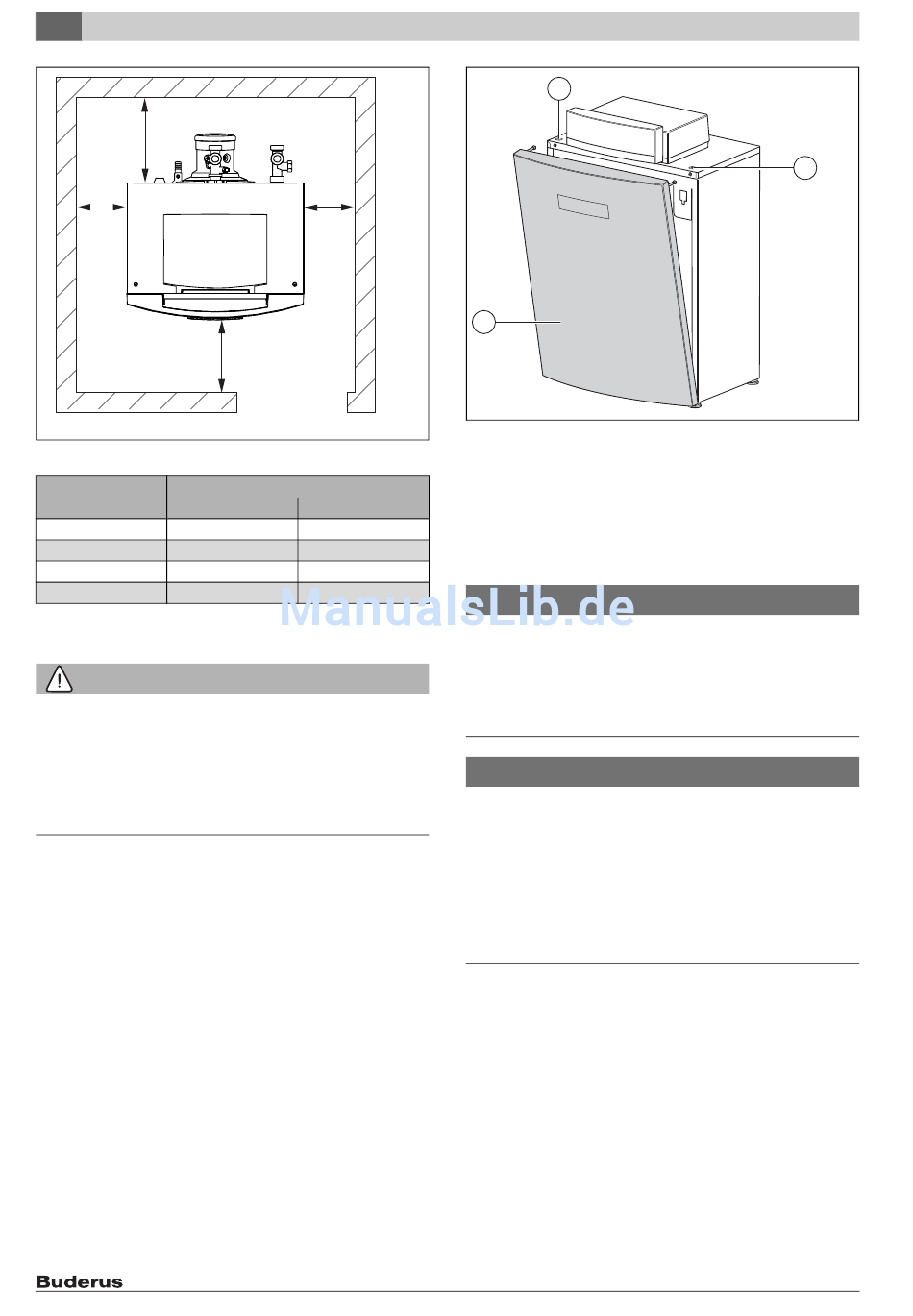

Bild 8 Wandabstände im Aufstellraum
Maß
empfohlen
A
B
C
D
Tab. 9 Empfohlene und minimale Wandabstände (Maße in mm)
5.3

Kesselvorderwand demontieren

WARNUNG:
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor dem Öffnen des Heizkessels: Heizungsanlage mit dem Heizungs-
notschalter allpolig spannungsfrei schalten oder die Heizungsanlage
über die entsprechende Haussicherung vom Stromnetz trennen.
▶ Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Entriegelungsschrauben [1] auf der Oberseite des Heizkessels mit
geeignetem Werkzeug gegen den Uhrzeigersinn drehen und Kessel-
vorderwand entriegeln.
▶ Kesselvorderwand [2] nach vorn neigen und nach oben aus der unte-
ren Fixierung heben.
14
B
6 720 641 351-02.1T
Wandabstand
minimal
900 700
700 400
1000 700
400 300
1
2
Bild 9 Kesselvorderwand demontieren
[1] Entriegelungsschrauben
[2] Kesselvorderwand
5.4

Heizkessel ausrichten

Damit sich keine Luft im Heizkessel sammeln und das Kondensat aus der
Kondensatwanne ungehindert abfließen kann, muss der Heizkessel waa-
gerecht ausgerichtet werden.
HINWEIS:
Sachschaden durch unzureichende Tragkraft der Aufstellfläche
oder durch unebenen Untergrund!
Wenn die Aufstellfläche uneben ist oder keine ausreichende Tragkraft
besitzt, kann das Gerät durch Materialspannungen beschädigt werden.
▶ Sicherstellen, dass die Aufstellfläche eben und waagerecht ist und
ausreichend Tragkraft besitzt.
HINWEIS:
Sachschaden durch mechanische Spannungen!
Bei unsachgemäßem Ausrichten des Heizkessels entstehen mechani-
sche Spannungen an den hydraulischen Anschlüssen und dem Abgas-
stutzen, die zu Undichtigkeiten und Rissen führen können.
▶ Sicherstellen, dass beim Ausrichten des Heizkessels keine mechani-
schen Spannungen an den Anschlüssen und am Abgasstutzen entste-
hen.
▶ Nach dem Ausrichten des Heizkessels prüfen, ob alle Anschlüsse und
Verbindungen dicht sind.
▶ Mitgelieferte Stellfüße in den unteren Rahmen einschrauben.
▶ Heizkessel in seine endgültige Position bringen.
▶ Heizkessel mit Hilfe der Stellfüße und einer Wasserwaage in der
Waagerechten ausrichten.
1
6 720 641 351-34.1T
