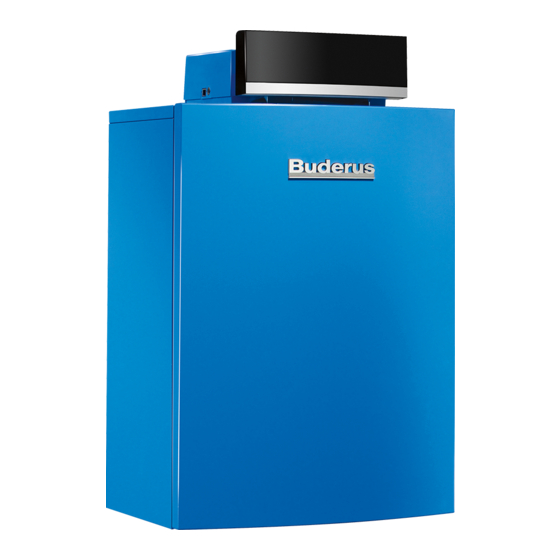

Buderus Logano plus GB212-15 Bedienungsanleitung
Gas-brennwertkessel
Vorschau ausblenden
Andere Handbücher für Logano plus GB212-15:
- Installations- und wartungsanleitung für den fachmann (72 Seiten) ,
- Hinweise zur abgasführung (20 Seiten) ,
- Bedienungsanleitung für den betreiber (27 Seiten)
Verwandte Anleitungen für Buderus Logano plus GB212-15
Inhaltszusammenfassung für Buderus Logano plus GB212-15
- Seite 1 Gas-Brennwertkessel Bedienungsanleitung Logano plus GB212-15...50 Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise ......3 Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heiztechnik in bewährter Buderus Qualität,... -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Bei Geräten mit raumluftabhängigem Betrieb: Vergiftungsgefahr durch Abgase bei unzureichender Verbrennungsluftzufuhr Warnhinweise ▶ Verbrennungsluftzufuhr sicherstellen. ▶ Be- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht Warnhinweise im Text werden mit einem grau hinterleg- verschließen oder verkleinern. -
Seite 4: Angaben Zum Gerät
Angaben zum Gerät Angaben zum Gerät EG-Konformitätserklärung Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforde- rungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewie- sen. Sie können die Konformitätserklärung des Produktes anfordern. Wenden Sie sich dazu an die Adresse auf der rückseite dieser Anleitung. Bestimmungsgemäße Verwendung Das Produkt ist für die Nutzung als Gas-Brennwertkessel zur Wohnraum- beheizung und zur Warmwasserbereitung konzipiert. -
Seite 5: Produktbeschreibung
Angaben zum Gerät Produktbeschreibung Der Logano plus GB212 ist ein Gas-Brennwertkessel mit Aluminium- Wärmetauscher. Hauptbestandteile 6 720 803 772-01.2T Bild 1 Hauptbestandteile Kesselvorderwand Feuerungsautomat Gasbrenner (Brennstab) Haube oben Regelgerät (MC40 mit Basiscontroller BC25) Typschild Kesselverkleidung Kesselblock mit Wärmeschutz Kondensatablauf und Siphon Die Hauptbestandteile des Logano plus GB212 sind: •... -
Seite 6: Reset-Taste
Angaben zum Gerät Regelgerät mit Basiscontroller Logamatic BC25 Bild 2 Bedienelemente Hauptschalter Gerätesicherung 6,3 A Warmwasserbetrieb-Taste Display Plus-Taste ok-Taste Steckplatz für eine Bedieneinheit (Zubehör) Zurück-Taste Minus-Taste [10] Service-Taste [11] reset-Taste [12] Sommer-/Winterbetrieb-Taste [13] Heizbetrieb-Taste [14] Diagnoseschnittstelle Das Regelgerät überwacht und steuert alle elektrischen Bauteile des Heizkessels. -
Seite 7: Produktdaten Zum Energieverbrauch
Angaben zum Gerät Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 811/2013, Nr. 812/2013, Nr. 813/2013 und Nr. 814/2013 zur Ergänzung der Richtlinie 2010/30/EU. 7 739 602 7 739 602 7 739 602 7 739 602 7 736 616 Produktdaten Symbol Einheit... -
Seite 8: Heizungsanlage In Betrieb Nehmen
Heizungsanlage in Betrieb nehmen Regelgerät und Brenner in Betrieb nehmen Heizungsanlage in Betrieb nehmen 3.5.1 Displayanzeigen Dieses Kapitel beschreibt die Inbetriebnahme mit dem Basiscontroller. Betriebsdruck der Heizung kontrollieren ▶ Um die Heizungsanlage betriebsbereit zu halten, kontrollieren Sie den Betriebsdruck regelmäßig. Der Betriebsdruck beträgt im Normalfall 1,2 bis 2 bar. -
Seite 9: Heizkessel Einschalten
Heizungsanlage in Betrieb nehmen 3.5.3 Heizkessel einschalten ▶ Um die Einstellung zu speichern, ok -Taste drücken. Das Symbol wird kurz angezeigt. ▶ Heizkessel am Hauptschalter [1] einschalten. Das Display leuchtet und zeigt nach kurzer Zeit die Kesseltemperatur 6 720 619 605-14.2T Bild 7 Speichern Heizbetrieb Bei eingeschaltetem Brenner wird das Symbol... -
Seite 10: Warmwasserbetrieb Ein- Oder Ausschalten
Heizungsanlage in Betrieb nehmen ▶ Um die Einstellung zu speichern, ok-Taste drücken. Warmwasser- oder Eco-Betrieb? Das Symbol wird kurz angezeigt. Geräte mit Warmwasserspeicher: • Warmwasserbetrieb Wenn die Temperatur im Warmwasserspeicher um mehr als 5 K ( °C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspei- cher wieder bis zur eingestellten Temperatur beheizt. -
Seite 11: Manuellen Sommerbetrieb Einstellen
Heizungsanlage außer Betrieb nehmen 3.5.8 Manuellen Sommerbetrieb einstellen 3.5.10 Manuellen Betrieb einstellen Die Heizungspumpe und damit die Heizung ist abgeschaltet. Die Warm- Im manuellen Betrieb geht das Gerät in Heizbetrieb. Der Brenner bleibt wasserversorgung sowie die Spannungsversorgung für das Regelsystem so lange in Betrieb, bis die maximale Vorlauftemperatur erreicht wird. -
Seite 12: Heizungsanlage Entleeren
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. Verpackung Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- temen beteiligt, die ein optimales Recycling gewährleisten. -
Seite 13: Energiesparhinweise
Energiesparhinweise Energiesparhinweise Betriebs- und Störungsanzeigen Sparsam heizen Anzeige von Betriebs- und Störungsanzeigen Das Gerät ist so konstruiert, dass der Gasverbrauch und die Umweltbe- Alle Sicherheits-, Regel- und Steuerbauteile werden elektronisch über- lastung möglichst niedrig und die Behaglichkeit groß ist. Entsprechend wacht. -
Seite 14: Störungen Beheben
Betriebs- und Störungsanzeigen Störungen beheben Verriegelnde Störung zurücksetzen (Reset) ▶ Taste Reset [1] so lange drücken, bis die Textzeile Reset anzeigt wird. Das Gerät geht wieder in Betrieb und die Vorlauftemperatur wird an- gezeigt. 6 720 641 354-64.2T Bild 19 Störung zurücksetzen Wenn sich eine Störung nicht beseitigen lässt: GEFAHR: Explosionsgefahr durch Gas! Austretendes Gas kann zur Explosion führen. -
Seite 15: Betriebsanzeigen
Betriebs- und Störungsanzeigen Betriebsanzeigen Betriebs- Zusatz- Prüfvorgang/ Code Code Ursache Beschreibung Ursache Maßnahme Temperaturanstieg Kes- Wärmetauscherschutz wegen Keine oder zu geringe Wär- Ausreichende Wärmeabnahme seltemperaturfühler zu zu hoher Anstiegsgeschwin- meabnahme (z. B. Ther- sicherstellen (Thermostatven- schnell digkeit. mostatventil und Mischer tile und -Mischer öffnen). -
Seite 16: Kurzbedienungsanleitung
Kurzbedienungsanleitung Kurzbedienungsanleitung Heizkessel ein- oder ausschalten ▶ Zum Speichern, ok-Taste drücken. Das Symbol wird kurz angezeigt. ▶ Heizkessel am Hauptschalter [1] ein- oder ausschalten. Das Display leuchtet und zeigt nach kurzer Zeit die Kesseltemperatur Maximale Vorlauftemperatur einstellen ▶ Taste drücken. Im Display blinkt die eingestellte maximale Vorlauftemperatur und das Symbol wird angezeigt. -
Seite 17: Index
Index Index ........................Altgerät Verpackung Ausschalten ............Heizkessel ..................Heizung Warmwasserbetrieb ein- oder ausschalten ............... manuellen Sommerbetrieb Warmwasserbetrieb ein-/ausschalten ................. Warmwasserbetrieb Warmwassertemperatur einstellen ........Bedienelemente Logamatic BC25 ............ Betriebsanzeigen ............ eco-Betrieb Einschalten ............Heizkessel ............Heizung ......... - Seite 18 Notizen Logano plus GB212 – 6 720 810 504 (2015/09)
- Seite 19 Notizen Logano plus GB212 – 6 720 810 504 (2015/09)
