- Seite 1 Benutzerhandbuch CAMILEO S30...
-
Seite 2: Einführung
Einführung Vielen Dank für den Kauf eines Toshiba-Produkts. Im Lieferumfang dieses TOSHIBA-Produkts sind zwei Dokumentationen enthalten: a) eine Kurzanleitung, b) das vorliegende umfassende PDF-Benutzerhandbuch. -
Seite 3: Inhaltsverzeichnis
Inhalt Abschnitt 1 Vorstellung des Camcorders ......... 6 Überblick ................6 Überprüfen des Lieferumfangs ........6 Sicherheitshinweise ............7 Systemanforderungen ............ 7 Vorderseite ............... 8 Rückseite ................. 8 Seitenansicht ..............9 Unterseite ................. 9 Abschnitt 2 Erste Schritte ..............10 Einsetzen des Akkus ............ - Seite 4 Inhalt Abschnitt 4 Wiedergabemodus ............29 Tastenfunktion ............... 29 LCD-Informationen ............30 Bedienvorgänge im Wiedergabemodus ...... 32 Videowiedergabe ............33 Fotowiedergabe ............. 33 Löschen von Dateien im Wiedergabemodus ....33 Abschnitt 5 Einrichten des Camcorders ......... 34 Setup-Menü ..............34 Abschnitt 6 Anzeigen von Fotos und Videos auf einem Fernsehgerät ............
- Seite 5 Inhalt Abschnitt 11 Sonstige Informationen ..........44 TOSHIBA-Support ............44 Betriebsbedingungen ........... 44 Zulassungsbestimmungen ........... 44 Zusätzliche Informationen ..........46 Hinweise zum Akku ............46...
-
Seite 6: Abschnitt 1 Vorstellung Des Camcorders

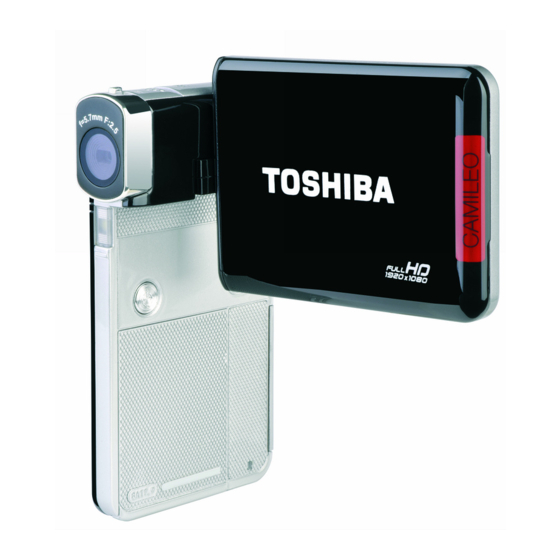

Abschnitt 1 Vorstellung des Camcorders Überblick Der Camcorder mit 8-Megapixel-Sensor kann H.264-Videos aufnehmen. Bei Verwendung der H.264- Technologie lassen sich mehr Filme mit einer bestimmten Speichergröße aufnehmen. Bilder mit hoher Qualität bei bis zu 16 Megapixeln werden problemlos wiedergegeben. Mit einem Farb-LCD können Benutzer Bilder zusammenstellen und unkompliziert überprüfen. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Lassen Sie den Camcorder nicht fallen, brechen Sie ihn nicht auf und nehmen Sie ihn nicht auseinander; andernfalls erlischt die Garantie. Verhindern Sie, dass das Gerät mit Wasser in Kontakt kommt. Trocken Sie vor Verwendung des Geräts Ihre Hände ab. Setzen Sie den Camcorder keinen hohen Temperaturen oder direktem Sonnenlicht aus. -
Seite 8: Vorderseite
Vorderseite SD-Kartenabdeckung Mikrofon Makro-Schalter Objektiv Licht Ein/Aus-Taste Rückseite Videomodus-Anzeige Fotomodus-Anzeige Aufnahmetaste Tele-Taste Wide-Taste Pausetaste Lichttaste HDMI-Anschluss TV-Anschluss Mini-USB-Port (2.0) -
Seite 9: Seitenansicht
Seitenansicht Lautsprecher LCD-Touchpanel Modustaste Internet-Taste Akkuabdeckung Unterseite Haken für Gurt Stativsockel... -
Seite 10: Abschnitt 2 Erste Schritte
Abschnitt 2 Erste Schritte Einsetzen des Akkus Laden Sie vor Verwendung des Camcorders den Lithium-Ionen-Akku auf, der im Lieferumfang enthalten ist. Setzen Sie den Akku in der richtigen Polung (+ oder -) ein. Schließen Sie die Akkuabdeckung. Hinweis • Nehmen Sie vor der ersten Verwendung den Akku aus REMOVE dem Camcorder und entfernen Sie die Isolierfolie vom Akkuanschluss. -
Seite 11: Einschalten Des Camcorders Und Erste Schritte
Einschalten des Camcorders und erste Schritte • So schalten Sie den Camcorder ein: Klappen Sie das LCD heraus; der Camcorder wird automatisch eingeschaltet. Sie können auch eine Sekunde lang auf die [Ein/Aus]-Taste drücken, um das Gerät einzuschalten. • So nehmen Sie ein Video auf: Drücken Sie die Modustaste oder berühren Sie das Displaysymbol , um in den Video-Aufnahmemodus zu wechseln. -
Seite 12: Abschnitt 3 Aufnahmemodus
Abschnitt 3 Aufnahmemodus Tastenfunktion Modustaste: Wechselt zwischen Videomodus und Fotomodus. Aufnahmetaste: Im Video-Aufnahmemodus drücken, um Videos aufzunehmen. Zum Beenden der Aufnahmen erneut drücken. Im Foto-Aufnahmemodus drücken, um Fotos aufzunehmen. Tele-Taste: Vergrößern. Wide-Taste: Verkleinern. Pausetaste: Drücken, um die Aufnahme zu unterbrechen. Drücken Sie erneut auf die Taste, um die Aufnahme fortzusetzen. -
Seite 13: Lcd-Informationen
LCD-Informationen Die unten aufgeführten Anzeigen können auf dem Display eingeblendet werden, wenn Videos und Fotos aufgenommen werden: Displaysymbol (Information) Displaysymbol (Funktion) Akku: Voll aufgeladen Akku: Mittlere Ladung Akku: Niedrige Ladung Akku: Keine Ladung Gleichstrom-Modus Makrofokussierung 00:03:12 Aufnahmezeit 00:03:12 Aufnahmepause Die Anzahl Fotos, die mit der aktuellen Auflösung noch aufgenommen werden können Nummer des aktuellen Fotos Bewegungserkennung (nur Video-Aufnahmemodus) - Seite 14 Manueller Weißabgleich Tageslicht Leuchtstofflampe Glühlampe Zoom-Meter: 1-fach bis 16-fach (16-facher digitaler Zoom) Zeitlupe (nur Video-Aufnahmemodus) Zeitraffer (nur Video-Aufnahmemodus) Pre-Record-Modus (nur Video-Aufnahmemodus) Digitale Beleuchtung an Licht an Licht aus Videoauflösung Full HD (1080p 30) HD60 (720p 60) HD30 (720p 30) (10) QVGA (wenn die Zeitlupenfunktion aktiviert ist, beträgt die Videoauflösung 320 x 240 (QVGA).) Fotoauflösung...
-
Seite 15: Videoaufnahme
(12) Menü an (13) Wiedergabemodus an (14) Fotomodus an (15) Videomodus an (16) Löschmodus an Hinweis • Tippen Sie auf das Display, um die Funktionsleisten zu schließen. Tippen Sie erneut, um die Leisten wieder einzublenden. • Die Filter Schwarzweiß, Klassisch und Negativ können sofort in einer Vorschau angezeigt werden, ohne dass die entsprechende Anzeige auf dem Display erscheint. -
Seite 16: Fotoaufnahme
Fotoaufnahme • Im Foto-Aufnahmemodus (die Fotomodus-Anzeige leuchtet) drücken Sie die [Aufnahmetaste], um ein Foto aufzunehmen. • erühren Sie das Displaysymbol , um das Foto anzuzeigen. • Es sind drei Einstellungen für die Auflösung verfügbar: Bildqualität Hoch-16 Megapixel: 4608 x 3456 Standard-8 Megapixel: 3264 x 2448 Niedrig-3 Megapixel: 2048 x 1536 Nahaufnahmen... -
Seite 17: Menüoptionen
Menüoptionen Videoeinstellungen Fotoeinstellungen Effekte Setup* Löschen • Licht • Licht • Szene • • Video löschen • Auflösung • Auflösung • Filter • • Foto löschen • Stabilisierung • Selbstauslöser • Weißabgleich • Sprache • Video & Foto löschen • Bewegungser- •... -
Seite 18: Videoeinstellungen
Videoeinstellungen Operation Bildschirm Berühren Sie auf dem Display. Das Hauptmenü wird auf dem Display eingeblendet. Berühren Sie das Symbol [Videoeinstellung ] auf dem Display zwei Mal, um das Einstellungsmenü aufzurufen. Das Menü „Videoeinstellung“ enthält acht Optionen zum Anpassen der Camcordereinstellungen: Licht, Auflösung, Stabilisierung, Bewegungserkennung, Zeitlupe, Pre-Record, Zeitraffer und Fortwährende Wiedergabe. -
Seite 19: Auflösung
Auflösung Es sind vier Einstellungen für die Auflösung verfügbar. Full HD Nehmen Sie Videos bei einer Auflösung von 1920 x 1080p 30 auf. HD 60 Nehmen Sie Videos bei einer Auflösung von 1280 x 720p 60 auf. HD 30 Nehmen Sie Videos bei einer Auflösung von 1280 x 720p 30 auf. Nehmen Sie Videos bei einer Auflösung von 640 x 480p 30 auf. - Seite 20 Zeitlupe Nimmt Videos mit Zeitlupeneffekt auf. Wenn das Video abgespielt wird, dauert die Wiedergabe länger als die tatsächliche Aufnahme. Operation Bildschirm Berühren Sie im Menü „Videoeinstellung“ zwei Mal das Displaysymbol [Zeitlupe]. Berühren Sie die gewünschte Option. Oder berühren Sie das Beenden-Symbol ( ), um die Option zu verlassen.
- Seite 21 Zeitraffer Nehmen Sie in bestimmten Intervallen Standbilder auf und spielen Sie sie als Videodatei ab. Das Zeitintervall legen Sie selbst fest. Deaktiviert die Zeitrafferfunktion. 1 Sekunde Nimmt pro Sekunde einen Frame (ein Einzelbild) auf. 3 Sekunden Nimmt alle 3 Sekunden einen Frame auf. 5 Sekunden Nimmt alle 5 Sekunden einen Frame auf.
-
Seite 22: Fotoeinstellungen
Fotoeinstellungen Operation Bildschirm Berühren Sie auf dem Display. Das Hauptmenü wird auf dem Display eingeblendet. Berühren Sie das Displaysymbol [Fotoeinstellung zwei Mal, um das Einstellungsmenü aufzurufen. Das Menü „Fotoeinstellungen“ enthält fünf Optionen zum Anpassen der Camcordereinstellungen: Licht, Auflösung, Selbstauslöser, ISO und Fortwährende Wiedergabe. Licht Sie können einen Modus auswählen, um die Umgebung aufzuhellen oder die Helligkeit der Motive zu verstärken. -
Seite 23: Selbstauslöser
Auflösung Es sind drei Einstellungen für die Auflösung verfügbar. Hoch-16M Nehmen Sie Fotos mit einer Qualität von 4608 x 3456, 16 Megapixel auf. Standard-8M Nehmen Sie Fotos mit einer Qualität von 3264 x 2448, 8 Megapixel auf. Niedrig-3M Nehmen Sie Fotos mit einer Qualität von 2048 x 1536, 3 Megapixel auf. Operation Bildschirm Berühren Sie im Menü... - Seite 24 Der Camcorder passt die ISO-Empfindlichkeit der Bilder automatisch an. Es stehen zwei manuelle Einstellungen für die ISO-Empfindlichkeit zur Verfügung. (800/1600). Je größer der Wert ist, desto höher ist die Filmempfindlichkeit. Wählen Sie einen kleineren Wert, um ein glatteres Bild aufzunehmen. Wählen Sie einen großen Wert für Aufnahmen in einer dunklen Umgebung oder für Aufnahmen von sich schnell bewegenden Motiven.
-
Seite 25: Effekte
Effekte Operation Bildschirm Berühren Sie auf dem Display. Das Hauptmenü wird auf dem Display eingeblendet. Berühren Sie das Displaysymbol [Effekte ] zwei Mal, um das Einstellungsmenü aufzurufen. Das Menü „Effekte“ enthält drei Optionen zum Anpassen der Camcordereinstellungen: Szene, Filter und Weißabgleich. -
Seite 26: Weißabgleich
Filter Sie können bestimmte Filtereffekte für die Videos oder Fotos auswählen. Auto Es wird kein besonderer Effekt auf das Bild angewendet. Schwarzweiß Das Bild wird in ein Schwarzweißbild konvertiert. Klassisch Auf das Bild wird ein Sepia-Effekt angewendet. Negativ Das Bild wird in ein Negativbild des normalen Bildes konvertiert. Operation Bildschirm Berühren Sie im Menü... -
Seite 27: Löschen
Löschen Operation Bildschirm Berühren Sie auf dem Display. Das Hauptmenü wird auf dem Display eingeblendet. Berühren Sie zwei Mal das Displaysymbol [Löschen ], um das Löschen-Menü aufzurufen. Das Menü „Löschen“ enthält vier Optionen zum Verwalten der Videos und Fotos im integrierten Speicher oder auf der SD-Karte: „Video löschen“, „Foto löschen“, „Auswählen und löschen“... -
Seite 28: Auswählen & Löschen
Auswählen & Löschen Operation Bildschirm Berühren Sie im Menü „Löschen“ zwei Mal das Displaysymbol [Auswählen & Löschen]. Wählen Sie im Bildschirm mit den Miniaturansichten die gewünschten Dateien durch Berühren aus. (Die ausgewählten Dateien werden durch ein Häkchen gekennzeichnet.) Berühren Sie , um die ausgewählten Dateien zu löschen. -
Seite 29: Abschnitt 4 Wiedergabemodus
Abschnitt 4 Wiedergabemodus Tastenfunktion Im Wiedergabemodus haben die Tasten die folgenden Funktionen. Aufnahmetaste: Drücken, um den Aufnahmemodus zu aktivieren. Tele-Taste: Ton lauter. Wide-Taste: Ton leiser. Pausetaste: Im Video-Wiedergabemodus drücken, um das aufgenommene Video anzuhalten. Internet-Taste: Im Wiedergabemodus drücken, um das aktuelle Video oder Foto zum Hochladen in das Internet auszuwählen. -
Seite 30: Lcd-Informationen
LCD-Informationen Anzeigen auf dem LCD im Wiedergabemodus: Displaysymbol (Information) Displaysymbol (Funktion) Akku: Voll aufgeladen Akku: Mittlere Ladung Akku: Niedrige Ladung Akku: Keine Ladung Gleichstrom-Modus Die aktuelle Datei wurde zum Hochladen in das Internet ausgewählt. 00:03:12 Wiedergabe-Zeitangabe Nummer des aktuellen Fotos Gesamtzahl der Fotos Lautstärke Video-Wiedergabemodus... - Seite 31 Miniaturansichten für Auswählen & Wiedergabe ein Menü an Zurück zum Aufnahmemodus (10) Zur vorherigen Datei. Video-Schnellrücklauf Dateien abspielen (11) Pause (12) Zur nächsten Datei. Video-Schnellvorlauf. (13) Aktuelle Datei löschen. (13) Videowiedergabe beenden. Diashow beenden Hinweis • Tippen Sie auf das Display, um die Funktionsleisten zu schließen. Tippen Sie erneut, um die Leisten wieder einzublenden.
-
Seite 32: Bedienvorgänge Im Wiedergabemodus
Bedienvorgänge im Wiedergabemodus Im Wiedergabemodus können Sie Videos und Fotos anzeigen und verwalten, die sich im eingebauten Speicher oder auf einer SD-Karte befinden. Operation Bildschirm Drücken Sie im Aufnahmemodus die [Wiedergabetaste] oder berühren Sie , um in den Wiedergabemodus zu wechseln. -
Seite 33: Videowiedergabe
Videowiedergabe Operation Bildschirm Berühren Sie im Video-Wiedergabemodus , um das Video abzuspielen bzw. anzuhalten. Berühren Sie , um zur vorherigen Datei zu gehen; berühren Sie , um zur nächsten Datei zu gehen. Berühren Sie beim Abspielen von Videos , um einen Schnellrücklauf- oder vorlauf auszuführen. -
Seite 34: Abschnitt 5 Einrichten Des Camcorders
Abschnitt 5 Einrichten des Camcorders Setup-Menü Operation Bildschirm Berühren Sie auf dem Display. Das Hauptmenü wird auf dem Display eingeblendet. Berühren Sie das Displaysymbol [Setup ] zwei Mal, um das Einstellungsmenü aufzurufen. Das Menü „Setup“ enthält sechs Optionen für die Konfiguration des Camcorders: „Sound“ (Betriebsgeräusche), „TV“, „Sprache“, „Zeit einstellen“, „Format“... -
Seite 35: Einstellen Der Uhrzeit
Sprache Mit dieser Option wählen Sie die Sprache der Benutzeroberfläche aus. Operation Bildschirm Berühren Sie im Menü „Setup“ zwei Mal das Displaysymbol [Sprache]. Berühren Sie die gewünschte Option. Berühren Sie die Einstellung erneut, um sie zu bestätigen. Oder berühren Sie das Beenden-Symbol ( ), um die Option zu verlassen. - Seite 36 Standard Mit dieser Option stellen Sie die werkseitigen Standardeinstellungen wieder her. Stellt die werkseitigen Standardeinstellungen wieder her. Nein Stellt die werkseitigen Standardeinstellungen nicht wieder her. Operation Bildschirm Berühren Sie im Menü „Setup“ das Displaysymbol [Standardeinstellung], um den Bestätigungsbildschirm aufzurufen. Berühren Sie das Symbol [Ja], um den Vorgang auszuführen, oder [Nein], um den Vorgang abzubrechen.
-
Seite 37: Abschnitt 6 Anzeigen Von Fotos Und Videos Auf
Abschnitt 6 Anzeigen von Fotos und Videos auf einem Fernsehgerät Anschluss an ein High-Definition-Breitbildfernsehgerät (16:9) Schließen Sie das HDMI-Kabel an den HDMI-Ausgang des Camcorders an. Schließen Sie das andere Ende des Kabels an ein Fernsehgerät an. Stellen Sie beim Fernsehgerät die Videoeingangsquelle auf „HDMI“. Um gespeicherte Videos und Fotos auf einem Fernsehgerät zu betrachten, führen Sie dieselben Schritte aus wie beim Betrachten auf dem LCD. -
Seite 38: Computer
Abschnitt 7 Anzeigen von Videos und Fotos auf einem Computer Installieren der mitgelieferten Software Auf der CD-ROM, die Sie mit dem Camcorder erhalten haben, sind zwei Softwareprogramme enthalten. • ArcSoft MediaImpression ist eine benutzerfreundliche Anwendung, mit der Sie Ihre Medien verwalten, Ihre Videos auf DVD brennen und Ihre Dateien auf bestimmte Websites hochladen können. -
Seite 39: Abschnitt 8 Hochladen Von Dateien In Das Internet
Abschnitt 8 Hochladen von Dateien in das Internet Die integrierte Anwendung CAMILEO UPLOADER bietet Ihnen eine einfache Möglichkeit, Ihre Dateien sofort auf die Websites verschiedener sozialer Netzwerke zu hochzuladen. So können Sie Ihre Videos und Fotos ganz unkompliziert an Freunde und Familie weitergeben. Außerdem kann die mitgelieferte Software, ArcSoft MediaImpression, zum Hochladen der Dateien auf Websites verwendet werden. - Seite 40 Laden Sie die Dateien hoch: Wählen Sie die Website aus, auf die Sie die Dateien hochladen möchten. Drücken Sie erneut auf die [Internet-Taste] des Camcorders. Die mit markierten Dateien werden automatisch auf die Website hochgeladen. (Sie werden vor dem Upload möglicherweise aufgefordert, Ihre Anmeldeinformationen einzugeben, oder Sie geben die Informationen zuerst ein, indem Sie auf klicken.) Klicken Sie auf CANCEL, um den Upload abzubrechen.
- Seite 41 So spielen Sie die Videodatei ab: Doppelklicken Sie im Bildschirm mit den Miniaturansichten auf das Video. Klicken Sie auf das Symbol „Wiedergabe/Pause“ , um das Video abzuspielen bzw. anzuhalten. Klicken Sie auf das Symbol „Zurück“ , um zum Bildschirm mit den Miniaturansichten zurückzukehren.
-
Seite 42: Abschnitt 9 Technische Daten
Abschnitt 9 Technische Daten Technische Daten Bildsensor 8 Megapixel CMOS-Sensor Betriebsmodi Videoaufnahme, Fotoaufnahme Objektiv Fester Fokus (F 2.5) Brennweite Makromodus: mittig 21 cm (8,3 Zoll) Normaler Modus: 120 cm ~ unendlich (HD60 & HD30)) (47,2 Zoll) 150 cm ~ unendlich (Full HD) (59 Zoll) 200 cm ~ unendlich (8MP Foto) -
Seite 43: Abschnitt 10 Fehlerbehebung
Abschnitt 10 Fehlerbehebung Fehlerbehebung Wie kann die Brennweite angepasst werden, wenn die Vorschau auf dem Display bei der Aufnahme nicht scharf ist? Wechseln Sie zwischen Makromodus und normalem Modus. Die Dateien von der Speicherkarte werden nicht richtig angezeigt, wenn auf dem LCD ein Ausrufezeichen (!) angezeigt wird. -
Seite 44: Toshiba-Support
Die elektromagnetische Konformität (EMC) dieses Produkts wurde für diese Produktkategorie für Wohn- und Geschäfts- und Leichtindustrieumgebungen getestet. Alle anderen Arbeitsumgebungen wurden nicht von Toshiba getestet und die Verwendung dieses Produkts in diesen Arbeitsumgebungen ist möglicherweise eingeschränkt oder kann nicht empfohlen werden. Mögliche Konsequenzen der Verwendung dieses Produkts in nicht getesteten Arbeitsumgebungen sind: Störungen anderer... - Seite 45 Medizinische Umgebungen: Die Erfüllung der Richtlinie für medizinische Produkte wurde von Toshiba nicht überprüft, deshalb darf dieses Produkt nicht ohne weitere Überprüfung als medizinisches Produkt eingesetzt werden. Die Verwendung in normalen Büroumgebungen, auch in Krankenhäusern, sollte kein Problem darstellen, solange keine Einschränkungen durch die verantwortliche Verwaltung vorliegen.
-
Seite 46: Zusätzliche Informationen
Schalten Sie immer den Computer aus und trennen Sie den Netzadapter ab, bevor Sie den Akku einsetzen oder herausnehmen. • Verwenden Sie zum Laden des Akkus nur das an das Stromnetz angeschlossene Produkt oder das optional erhältliche Akkuladegerät von TOSHIBA. Laden Sie den Akku nicht mit einem anderen Gerät auf. - Seite 47 S30_UM_V02_0111 For more information, please visit: www.toshiba-multimedia.com...
