Matrix Versa Series Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Matrix Anleitungen
  4. Fitness-Ausrüstung
  5. VERSA SERIES
  6. Bedienungsanleitung

Matrix Versa Series Bedienungsanleitung

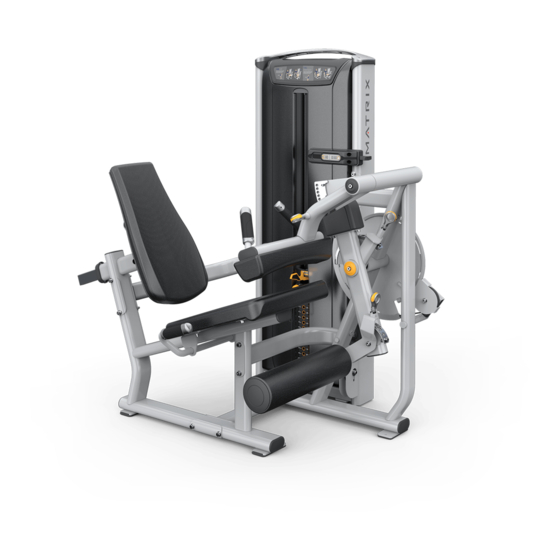

Beinbeuger; beinstrecker
Vorschau ausblenden Andere Handbücher für Versa Series:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 16

Quicklinks

Diese Anleitung herunterladen
VERSA SERIES
VS-S711

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Matrix Versa Series

Inhaltszusammenfassung für Matrix Versa Series

  • Seite 1 VERSA SERIES VS-S711...
  • Seite 2 ENGLISH DEUTSCH DANSK NEDERLANDS FRANÇAIS ESPAÑOL ITALIANO ΕΛΛΗΝΙΚΆ POLSKI PORTUGUÊS...
  • Seite 3 ความช ่ ว ยเหล ื อ อ ื ่ น ๆ โปรดต ิ ด ต ่ อ ไปย ั ง ข ้ อ ม ู ล ต ิ ด ต ่ อ Matrix ท ี ่ ใ ห ้ ไ ว...
  • Seite 4 NETHERLANDS (BELGIUM, DENMARK, LUXEMBOURG) UNITED ARAB EMIRATES Johnson Health Tech Brasil Johnson Health Tech (HK) Limited Matrix Fitness / Johnson Health Tech. Netherlands Johnson Health Tech. UAE Estrada Municipal, 200 – mód 14 e 15 – gleba 3 Room 1501-1502, Aitken Vanson Centre,...
  • Seite 5 LegCurl Extension Adjust back pad to align knees with Adjust back pad to align knees with orange pivot. Adjust pad to thighs. orange pivot. Adjust pad to thighs. Position leg pad below ankles. Position leg pad above ankles. Stretch Stretch LegExtension LegCurl...

  • Seite 6: Important Safety Information

    It is recommended that all users of MATRIX exercise equipment be informed of the following information prior to its use. DEATH OR SERIOUS INJURY CAN OCCUR ON THIS EQUIPMENT.

  • Seite 7: Proper Usage

    * Ensure a minimum clearance width of 0.6 meters (24”) for access to and pas- sage around MATRIX strength equipment. Please note, 0.91 meters (36”) is the Cables should be inspected for cracks or frays and immediately replaced if present.

  • Seite 8: Unpacking

    VS-S711 TRAINING AREA UNPACKING Thank you for purchasing a MATRIX Fitness product. It is inspected before it is packaged. It is shipped in multiple pieces to facilitate the compact packaging of the machine. Prior to assembly, confirm all the components by matching them with the exploded diagrams. Carefully unpack the unit from this box and dispose of the packing materials in accordance with your local laws.
  • Seite 9 Do not fully tighten frame connectors until Step 1 Hardware Step 2 Hardware assembly is complete. Vibra-Tite 135 Red Gel Description Description or equivalent must be used on all fasteners Bolt (M10x105L) that are not assembled with Nylock Nuts. Bolt (M10x65L) Arc Washer (Φ10.2) Flat Washer (Φ10.2) Nut (M10)
  • Seite 10 Step 3 Hardware Step 4 Hardware Description Description Bolt (M10x20L) Screw (ST4x20L) Flat Washer (Φ10.2) Torque Value 77 Nm / 57 ft-lb...
  • Seite 11 Step 5 Hardware Step 6 Hardware Description Description Bolt (M10x125L) Bolt (M8x15L) Arc Washer (Φ10.2) Flat Washer (Φ8.5xΦ60) Flat Washer (Φ10.2) Bolt (M10x20L) Nut (M10) Flat Washer (Φ10.2) Bolt (M10x20L) Axle (Φ25.0x88) Flat Washer (Φ41.8xΦ20.5) Torque Value Torque Values 77 Nm / 57 ft-lb 25 Nm / 18 ft-lb 100 Nm / 74 ft-lb...
  • Seite 12 Step 7 Hardware Step 8 Hardware Description Description Bolt (M10x30L) Bolt (M10x80L) Flat Washer (Φ10.2) Flat Washer (Φ10.2) Nut (M10) Bolt (M10x75L) Bolt (M10x25L) Limit Pin Torque Values Torque Value 77 Nm / 57 ft-lb 10 Nm / 7 ft-lb 10 Nm / 7 ft-lb...
  • Seite 13 Step 9 Hardware Step 10 Hardware Description Description Bolt (M8x25L) Axle Flat Washer (Φ8.4) Bolt (M10x20L) Bolt (M10x20L) Flat Washer (Φ10.5xΦ42) Plug Wavy Washer (Φ30.5xΦ39.2) Torque Values Torque Values 10 Nm / 7 ft-lb 180 Nm / 133 ft-lb 25 Nm / 18 ft-lb 77 Nm / 57 ft-lb...
  • Seite 14 Step 12 Hardware Description Bolt (M8x25L) Flat Washer (Φ8.4) Torque Value 15 Nm / 11 ft-lb...
  • Seite 15 Premium Kit (optional) ASSEMBLY COMPLETE! Step 13 Hardware Description Bolt (M8x60L) Bolt (M8x35L) Torque Values 25 Nm / 18 ft-lb 15 Nm / 11 ft-lb For more info, see weight stack assembly manual.
  • Seite 16 Bein Beinbeuger strecker Rückenpolster einstellen, um die Knie an dem orangefarbenen Drehpunkt Rückenpolster einstellen, um die Knie auszurichten. Polster auf Oberschenkel an dem orangefarbenen Drehpunkt einstellen. Beinpolster unter den auszurichten. Polster auf Oberschenkel Knöcheln positionieren. einstellen. Beinpolster über den Knöcheln positionieren. Dehnung Dehnung Beinstrecker...

  • Seite 17: Wichtige Sicherheitshinweise

    MATRIX-Geräte, liegt allein in der Verantwortung des Käufers der Produkte. Exzessives Training oder falscher Gebrauch kann zu Verletzungen Alle Benutzer von MATRIX-Trainingsgeräten sollten vor dem Training an den Geräten auf Folgendes hingewiesen werden. oder zum Tod führen. Wenn Sie in irgendeiner Form Schmerzen verspüren, insbesondere Brustschmerzen, Übelkeit, Schwindel...

  • Seite 18: Ordnungsgemäße Verwendung

    Ammoniak gereinigt werden. * Lassen Sie rundherum einen Mindestabstand von 60 cm für den Zugang zum MATRIX-Kraftgerät frei. Hinweis: US-amerikanische Bestimmungen (ADA) Kabel sind auf Risse und ausgefranste Enden zu prüfen und gegebenenfalls sofort empfehlen einen Abstand von 91 cm für die Nutzung durch Rollstuhlfahrer.

  • Seite 19: Auspacken

    VS-S711 TRAININGSBEREICH AUSPACKEN Vielen Dank, dass Sie sich für ein Produkt von MATRIX Fitness entschieden haben. Es wurde vor dem Verpacken kontrolliert. Für eine kompakte Verpackung wird das Gerät im zerlegten Zustand versandt. Kontrollieren Sie vor dem Zusammenbau anhand der Explosionszeichnung, ob alle Komponenten vorhanden sind.
  • Seite 20 Den Rahmenverbindungen erst nach Schritt 1 Beschlagteile Schritt 2 Beschlagteile Abschluss der Montage vollständig Beschreibung Menge Beschreibung Menge festziehen. Für alle Befestigungen, Schraube (M10 x 105L) die keine Nylon-Muttern aufweisen, Schraube (M10 x 65L) Bogenförmige Flache Unterlegscheibe (Ø 10,2) ist ein Schraubensicherungsmittel Unterlegscheibe (Ø...
  • Seite 21 Schritt 3 Beschlagteile Schritt 4 Beschlagteile Beschreibung Menge Beschreibung Menge Schraube (M10 x 20L) Schraube (ST4 x 20L) Flache Unterlegscheibe (Ø 10,2) Drehmoment 77 Nm / 57 ft-lbs...
  • Seite 22 Schritt 5 Beschlagteile Schritt 6 Beschlagteile Beschreibung Menge Beschreibung Menge Schraube (M10 x 125L) Schraube (M8 x 15L) Bogenförmige Unterlegscheibe (Ø 10,2) Flache Unterlegscheibe (Ø 8,5 x Ø 60) Flache Unterlegscheibe (Ø 10,2) Schraube (M10 x 20L) Mutter (M10) Flache Unterlegscheibe (Ø 10,2) Schraube (M10 x 20L) Achse (Ø...
  • Seite 23 Schritt 7 Beschlagteile Schritt 8 Beschlagteile Beschreibung Menge Beschreibung Menge Schraube (M10 x 30L) Schraube (M10 x 80L) Flache Unterlegscheibe (Ø 10,2) Flache Unterlegscheibe (Ø 10,2) Mutter (M10) Schraube (M10 x 75L) Schraube (M10 x 25L) Begrenzungsstift Drehmomentwerte Drehmoment 77 Nm / 57 ft-lbs 10 Nm / 7 ft-lbs 10 Nm / 7 ft-lbs...
  • Seite 24 Schritt 9 Beschlagteile Schritt 10 Beschlagteile Beschreibung Menge Beschreibung Menge Schraube (M8 x 25L) Achse Flache Unterlegscheibe Schraube (M10 x 20L) (Ø 8,4) Flache Unterlegscheibe (Ø 10,5 x Ø 42) Schraube (M10 x 20L) Gewellte Unterlegscheibe (Φ30.5xΦ39.2) Stecker Drehmomentwerte Drehmomentwerte 180 Nm / 133 ft-lbs 10 Nm / 7 ft-lbs 77 Nm / 57 ft-lbs...
  • Seite 25 Schritt 12 Beschlagteile Beschreibung Menge Schraube (M8 x 25L) Flache Unterlegscheibe (Ø 8,4) Drehmoment 15 Nm / 11 ft-lbs...
  • Seite 26 Premium-Satz (optional) MONTAGE ABGESCHLOSSEN! Schritt 13 Beschlagteile Beschreibung Menge Schraube (M8 x 60L) Schraube (M8 x 35L) Drehmomentwerte 25 Nm / 18 ft-lbs 15 Nm / 11 ft-lbs Weitere Informationen finden Sie in der Montageanleitung zum Gewichtsblock.
  • Seite 27 LegCurl Extension Stel rugkussen in om knieën op één lijn met oranje spil te brengen. Stel Stel rugkussen in om knieën op kussen op dijhoogte in. Plaats het één lijn met oranje spil te brengen. beenkussen onder de enkels. Stel kussen op dijhoogte in. Plaats het beenkussen boven de enkels.
  • Seite 28 BELANGRIJKE VEILIGHEIDSINFORMATIE WAARSCHUWING De koper van de producten van MATRIX is volledig verantwoordelijk om alle personen, ongeacht of dit eindgebruikers of toezichthoudend personeel betreft, te instrueren over het juiste gebruik van de apparatuur. DIT APPARAAT KAN OVERLIJDEN OF ERNSTIG LETSEL We raden aan dat alle gebruikers van MATRIX-trainingsapparatuur op de hoogte zijn van de volgende informatie, voorafgaand VEROORZAKEN.

  • Seite 29: Correct Gebruik

    * Zorg dat er een vrije ruimte behouden wordt van 0,6 meter (24") voor toegang tot en doorgang langs de MATRIX-krachtapparatuur. Merk op dat de door ADA Controleer de kabels op schade of slijtage en vervang onmiddellijk wanneer aanbevolen vrije ruimte voor personen in een rolstoel 0,91 meter (36") is.

  • Seite 30: Vrije Ruimte

    L-vormige inbussleutel van 5 mm Steeksleutel van 8 mm L-vormige inbussleutel van 6 mm Steeksleutel van 17 mm L-vormige inbussleutel van 8 mm Smeer geleidestangen Indien er onderdelen ontbreken, kunt u voor assistentie contact opnemen met de plaatselijke MATRIX-dealer in uw land.
  • Seite 31 Draai de bevestigingen pas volledig Stap 1 Bevestigingsmateriaal Stap 2 Bevestigingsmateriaal vast wanneer alles in elkaar is gezet. Beschrijving Aantal Beschrijving Aantal Vibra-Tite 135 Red Gel of gelijkwaardig Bout (M10x105L) moet worden gebruikt op alle bevestigingen Bout (M10x65L) Sluitring (Φ10,2) Vlakke sluitring (Φ10,2) die niet met Nylock moeren zijn gemonteerd.
  • Seite 32 Stap 3 Bevestigingsmateriaal Stap 4 Bevestigingsmateriaal Beschrijving Aantal Beschrijving Aantal Bout (M10x20L) Schroef (ST4x20L) Vlakke sluitring (Φ10,2) Koppelwaarde 77 Nm / 57 ft-lb...
  • Seite 33 Stap 5 Bevestigingsmateriaal Stap 6 Bevestigingsmateriaal Beschrijving Aantal Beschrijving Aantal Bout (M10x125L) Bout (M8x15L) Sluitring (Φ10,2) Vlakke sluitring (Φ8,5xΦ60) Vlakke sluitring (Φ10,2) Bout (M10x20L) Moer (M10) Vlakke sluitring (Φ10,2) Bout (M10x20L) As (Φ25,0x88) Vlakke sluitring (Φ41,8xΦ20,5) Koppelwaarde Koppelwaarden 77 Nm / 57 ft-lb 25 Nm / 18 ft-lb 100 Nm / 74 ft-lb...
  • Seite 34 Stap 7 Bevestigingsmateriaal Stap 8 Bevestigingsmateriaal Beschrijving Aantal Beschrijving Aantal Bout (M10x30L) Bout (M10x80L) Vlakke sluitring (Φ10,2) Vlakke sluitring (Φ10,2) Moer (M10) Bout (M10x75L) Bout (M10x25L) Grenspen Koppelwaarden Koppelwaarde 77 Nm / 57 ft-lb 10 Nm / 7 ft-lb 10 Nm / 7 ft-lb...
  • Seite 35 Stap 9 Bevestigingsmateriaal Stap 10 Bevestigingsmateriaal Beschrijving Aantal Beschrijving Aantal Bout (M8x25L) Vlakke sluitring (Φ8,4) Bout (M10x20L) Bout (M10x20L) Vlakke sluitring (Φ10,5xΦ42) Plug Gegolfde veerring (Φ30.5xΦ39.2) Koppelwaarden Koppelwaarden 10 Nm / 7 ft-lb 180 Nm / 133 ft-lb 25 Nm / 18 ft-lb 77 Nm / 57 ft-lb...
  • Seite 36 Stap 12 Bevestigingsmateriaal Beschrijving Aantal Bout (M8x25L) Vlakke sluitring (Φ8,4) Koppelwaarde 15 Nm / 11 ft-lb...
  • Seite 37 Premium set (optioneel) DE MONTAGE IS VOLTOOID! Stap 13 Bevestigingsmateriaal Beschrijving Aantal Bout (M8x60L) Bout (M8x35L) Koppelwaarden 25 Nm / 18 ft-lb 15 Nm / 11 ft-lb Raadpleeg de montagehandleiding voor de gewichtsstapel voor meer informatie.
  • Seite 38 Ben- curl ekstension Justér rygpuden, så knæene er ud for den orange knop. Justér puden Justér rygpuden, så knæene til lårene. Placér benpuden under er ud for den orange knop. anklerne. Justér puden til lårene. Placér benpuden over anklerne. Udstrækning Udstrækning Ben-ekstension curl...

  • Seite 39: Vigtige Sikkerhedsoplysninger

    DER KAN SKE DØD OG ALVORLIGE PERSONSKADER MED DETTE UDSTYR. FØLG DISSE FORHOLDSREGLER Brug ikke noget udstyr til andet, end det er designet til eller beregnet til af producenten. Det er yderst vigtigt, MATRIX-udstyr FOR AT UNDGÅ PERSONSKADER! bruges korrekt for at undgå personskader.

  • Seite 40: Korrekt Brug

    Betræk og greb skal rengøres med en mild sæbe og vand, eller et rengøringsmiddel der ikke indeholder ammoniak. * Sørg for, at der er et frirum på mindst 0,6 m (24") omkring MATRIX- styrketræningsudstyret for at sikre let adgang og passage. Bemærk, Kablerne skal efterses for revner eller trævler og om nødvendigt straks udskiftes.
  • Seite 41 Sørg for at montere udstyret på et stabilt grundlag, og sørg for, at maskinen bringes i vater. Sørg for, at der er et frirum på mindst 0,6 m (24") omkring MATRIX- styrketræningsudstyret for at sikre let adgang og passage.
  • Seite 42 Spænd ikke rammeforbindelserne helt, Trin 1 Skruer og bolde Trin 2 Skruer og bolde før samlingen er fuldført. Vibra-Tite 135 Beskrivelse Antal Beskrivelse Antal Red Gel eller lignende skal anvendes Bolt (M10 x 105L) på alle fastgørelseselementer, som ikke Bolt (M10 x 65L) Buespændeskive (Φ10,2) Flad spændeskive (Φ10,2) er samlet med Nylock-møtrikker.
  • Seite 43 Trin 3 Skruer og bolde Trin 4 Skruer og bolde Beskrivelse Antal Beskrivelse Antal Bolt (M10 x 20L) Skrue (ST4 x 20L) Flad spændeskive (Φ10,2) Drejningsmomentets værdi 77 Nm/57 ft-lb...
  • Seite 44 Trin 5 Skruer og bolde Trin 6 Skruer og bolde Beskrivelse Antal Beskrivelse Antal Bolt (M10 x 125L) Bolt (M8 x 15L) Buespændeskive (Φ10,2) Flad spændeskive (Φ8,5 x Φ60) Flad spændeskive (Φ10,2) Bolt (M10 x 20L) Møtrik (M10) Flad spændeskive (Φ10,2) Bolt (M10 x 20L) Aksel (Φ25,0 x 88) Flad spændeskive (Φ41,8 x Φ20,5)
  • Seite 45 Trin 7 Skruer og bolde Trin 8 Skruer og bolde Beskrivelse Antal Beskrivelse Antal Bolt (M10 x 30L) Bolt (M10 x 80L) Flad spændeskive (Φ10,2) Flad spændeskive (Φ10,2) Møtrik (M10) Bolt (M10 x 75L) Bolt (M10 x 25L) Indstillingsstift Drejningsmomentværdier Drejningsmomentets værdi 77 Nm/57 ft-lb 10 Nm/7 ft-lb...
  • Seite 46 Trin 9 Skruer og bolde Trin 10 Skruer og bolde Beskrivelse Antal Beskrivelse Antal Bolt (M8 x 25L) Aksel Flad spændeskive (Φ8,4) Bolt (M10 x 20L) Bolt (M10 x 20L) Flad spændeskive (Φ10,5 x Φ42) Prop Tallerkenfjederskive (Φ30.5xΦ39.2) Drejningsmomentværdier Drejningsmomentværdier 10 Nm/7 ft-lb 180 Nm/133 ft-lb 25 Nm/18 ft-lb...
  • Seite 47 Trin 12 Skruer og bolde Beskrivelse Antal Bolt (M8 x 25L) Flad spændeskive (Φ8,4) Drejningsmomentets værdi 15 Nm/11 ft-lb...
  • Seite 48 Luksussæt (ekstraudstyr) SAMLINGEN ER FULDFØRT! Trin 13 Skruer og bolde Beskrivelse Antal Bolt (M8 x 60L) Bolt (M8 x 35L) Drejningsmomentværdier 25 Nm/18 ft-lb 15 Nm/11 ft-lb Se flere oplysninger i samlevejledningen for vægtmagasinet.
  • Seite 49 Balancier Flexions dejambe d'extension Ajustez le dossier de manière à aligner vos Ajustez le dossier de manière à aligner genoux avec le pivot orange. Ajustez le coussin vos genoux avec le pivot orange. Ajustez en fonction de vos cuisses. Placez le repose- le coussin en fonction de vos cuisses.

  • Seite 50: Remarques Supplémentaires

    INFORMATIONS IMPORTANTES DE SÉCURITÉ AVERTISSEMENT Il incombe aux acheteurs des produits MATRIX de veiller à former toutes les personnes, qu'ils soient des utilisateurs finaux ou des personnes chargées de la surveillance, sur l'utilisation correcte de l'appareil. CET ÉQUIPEMENT PEUT PROVOQUER DES BLESSURES Il est important que tous les utilisateurs des appareils d'exercices MATRIX reçoivent les informations suivantes avant toute utilisation.

  • Seite 51: Règles D'utilisation

    * Respectez une largeur d'espace libre minimale de 0,6 m (24 po) afin de pouvoir avoir accès et se déplacer autour de l'appareil de musculation MATRIX. Veuillez Les câbles doivent être vérifiés afin de garantir l'absence de fissures ou de noter toutefois que la largeur recommandée par le CNCPH (Conseil National...
  • Seite 52 Respectez une largeur d'espace libre minimale de 0,6 m (24 po) afin de pouvoir avoir accès et se déplacer autour de l'appareil de musculation MATRIX. Veuillez noter toutefois que la largeur recommandée par le CNCPH (Conseil National Consultatif des Personnes ZONE DÉGAGÉE...
  • Seite 53 Ne serrez pas complètement les connecteurs de Kit de pièces de fixation pour Kit de pièces de fixation pour cadre tant que le montage n'est pas terminé. Du la première étape la deuxième étape Vibra-Tite 135 Red Gel ou un produit équivalent Description Qté...
  • Seite 54 Kit de pièces de fixation pour Kit de pièces de fixation pour la troisième étape la quatrième étape Description Qté Description Qté Boulon (M10x20L) Vis (ST4x20L) Rondelle plate (Ø10,2) Couple de serrage 77 Nm / 57 pi-lb...
  • Seite 55 Kit de pièces de fixation pour Kit de pièces de fixation pour la cinquième étape la sixième étape Description Qté Description Qté Boulon (M10x125L) Boulon (M8x15L) Rondelle en arc (Ø10,2) Rondelle plate (Ø8,5xØ60) Rondelle plate (Ø10,2) Boulon (M10x20L) Écrou (M10) Rondelle plate (Ø10,2) Boulon (M10x20L) Essieu (Ø25,0x88)
  • Seite 56 Kit de pièces de fixation pour Kit de pièces de fixation pour la septième étape la huitième étape Description Qté Description Qté Boulon (M10x30L) Boulon (M10x80L) Rondelle plate (Ø10,2) Rondelle plate (Ø10,2) Écrou (M10) Boulon (M10x75L) Boulon (M10x25L) Tige de butée Couples de serrage Couple de serrage 77 Nm / 57 pi-lb...
  • Seite 57 Kit de pièces de fixation pour Kit de pièces de fixation pour la dixième la neuvième étape étape Description Qté Description Qté Boulon (M8x25L) Essieu Rondelle plate (Ø8,4) Boulon (M10x20L) Boulon (M10x20L) Rondelle plate (Ø10,5xØ42) Fiche Rondelle ondulée (Φ30.5xΦ39.2) Couples de serrage Couples de serrage 10 Nm / 7 pi-lb 180 Nm / 133 pi-lb...
  • Seite 58 Kit de pièces de fixation pour la douzième étape Description Qté Boulon (M8x25L) Rondelle plate (Ø8,4) Couple de serrage 15 Nm / 11 pi-lb...
  • Seite 59 Kit premium (en option) LE MONTAGE EST TERMINÉ ! Kit de pièces de fixation pour la treizième étape Description Qté Boulon (M8x60L) Boulon (M8x35L) Couples de serrage 25 Nm / 18 pi-lb 15 Nm / 11 pi-lb Pour plus d'informations, reportez- vous au manuel d'assemblage de la pile de poids.
  • Seite 60 Extensión Flexiónde piernas de piernas Ajuste el acolchado de espalda para alinear las rodillas con el pivote naranja. Ajuste el Ajuste el acolchado de espalda para acolchado en los muslos. Coloque el acolchado alinear las rodillas con el pivote naranja. de piernas debajo de los tobillos.

  • Seite 61: Información De Seguridad Importante

    INFORMACIÓN DE SEGURIDAD IMPORTANTE ADVERTENCIA El comprador de los productos MATRIX es el único responsable de instruir a todas las personas, tanto si es el usuario final o forma parte del personal de supervisión, sobre el uso correcto del equipo.

  • Seite 62: Uso Correcto

    * Asegúrese de dejar una distancia mínima de 0,6 metros (24 pulg) de acceso y paso en torno al equipo de fuerza de MATRIX. Tenga en cuenta que la separación Los cables deben inspeccionarse en busca de grietas o bordes pelados y sustituirse mínima recomendada por la ley sobre personas con discapacidad de EE.
  • Seite 63 Asegúrese de dejar una distancia mínima de 0,6 metros (24 pulg) de acceso y paso en torno al equipo de fuerza de MATRIX. Tenga en cuenta que la separación mínima recomendada por la ley sobre personas con discapacidad de EE. UU.
  • Seite 64 No apriete por completo los conectores de Paso 1 Piezas Paso 2 Piezas la estructura hasta que esté montado por Descripción Cant. Descripción Cant. completo. Debe utilizar el adhesivo en gel Perno (M10x105L) Vibra-Tite 135 rojo o equivalente en todos Perno (M10x65L) Arandela curvada (Ø10,2) Arandela plana (Φ10,2)
  • Seite 65 Paso 3 Piezas Paso 4 Piezas Descripción Cant. Descripción Cant. Perno (M10x20L) Tornillo (ST4x20L) Arandela plana (Φ10,2) Par de apriete 77 Nm/57 pies por libra...
  • Seite 66 Paso 5 Piezas Paso 6 Piezas Descripción Cant. Descripción Cant. Perno (M10x125L) Perno (M8x15L) Arandela curvada (Ø10,2) Arandela plana (Φ8,5xΦ60) Arandela plana (Φ10,2) Perno (M10x20L) Tuerca (M10) Arandela plana (Φ10,2) Perno (M10x20L) Eje (Φ25,0x88) Arandela plana (Φ41,8xΦ20,5) Par de apriete Pares de apriete 77 Nm/57 pies por libra 25 Nm/18 pies por libra...
  • Seite 67 Paso 7 Piezas Paso 8 Piezas Descripción Cant. Descripción Cant. Perno (M10x30L) Perno (M10x80L) Arandela plana (Φ10,2) Arandela plana (Φ10,2) Tuerca (M10) Perno (M10x75L) Perno (M10x25L) Pasador limitador Pares de apriete Par de apriete 77 Nm/57 pies por libra 10 Nm/7 pies por libra 10 Nm/7 pies por libra...
  • Seite 68 Paso 9 Piezas Paso 10 Piezas Descripción Cant. Descripción Cant. Perno (M8x25L) Arandela plana (Φ8,4) Perno (M10x20L) Perno (M10x20L) Arandela plana (Φ10,5xΦ42) Tapón Arandela flotante (Φ30.5xΦ39.2) Pares de apriete Pares de apriete 10 Nm/7 pies por libra 25 Nm/18 pies por libra 180 Nm/133 pies por libra 77 Nm/57 pies por libra...
  • Seite 69 Paso 12 Piezas Descripción Cant. Perno (M8x25L) Arandela plana (Φ8,4) Par de apriete 15 Nm/11 pies por libra...
  • Seite 70 Kit Premium (opcional) HA COMPLETADO EL MONTAJE Paso 13 Piezas Descripción Cant. Perno (M8x60L) Perno (M8x35L) Pares de apriete 25 Nm/18 pies por libra 15 Nm/11 pies por libra Para obtener más información, consulte el manual de montaje de la pila de pesas.
  • Seite 71 Estensione Piegamentodelle gambe delle gambe Regolare lo schienale per allineare Regolare lo schienale per allineare le ginocchia con il perno arancione. le ginocchia con il perno arancione. Regolare il cuscinetto sulle cosce. Regolare il cuscinetto sulle cosce. Posizionare il cuscinetto per le Posizionare il cuscinetto per le gambe sotto le caviglie.

  • Seite 72: Importanti Informazioni Sulla Sicurezza

    È responsabilità esclusiva dell’acquirente dei prodotti MATRIX fornire istruzioni sul corretto utilizzo dell’attrezzatura a tutti gli individui interessati, ossia gli utenti finali o il personale che si occupa della supervisione. È consigliabile che tutti gli utenti dell’attrezzatura per il fitness MATRIX siano informati in merito alle seguenti informazioni prima dell’uso. LA PRESENTE ATTREZZATURA PUÒ CAUSARE GRAVI INFORTUNI O MORTE.

  • Seite 73: Utilizzo Corretto

    * Verificare che vi sia uno spazio largo almeno 0,6 metri (24”) per l’accesso e il passaggio attorno all’attrezzatura per l’allenamento muscolare MATRIX. I cavi devono essere ispezionati per individuare la presenza di crepe o logorio e, in Ricordare che 0,91 metri (36”) è...
  • Seite 74 AREA DI ALLENAMENTO VS-S711 DISIMBALLAGGIO Grazie per aver acquistato un prodotto per il fitness MATRIX. Il prodotto è stato ispezionato prima di essere confezionato. Viene spedito in più pezzi per facilitare un confezionamento compatto della macchina. Prima del montaggio, verificare che tutti i componenti siano presenti, confrontandoli con i diagrammi esplosi. Disimballare attentamente l’unità...
  • Seite 75 Non tirare completamente i connettori Fase 1 Hardware Fase 2 Hardware del telaio finché l’assemblaggio non Descrizione Q.tà Descrizione Q.tà è completo. Vibra-Tite 135 Red Gel Bullone (M10x105L) o equivalente deve essere utilizzato Bullone (M10x65L) Rondella arcuata (Φ10,2) Rondella piana (Φ10,2) su tutti gli elementi di fissaggio che non Dado (M10) sono stati assemblati con i dadi nylock.
  • Seite 76 Fase 3 Hardware Fase 4 Hardware Descrizione Q.tà Descrizione Q.tà Bullone (M10x20L) Vite (ST4x20L) Rondella piana (Φ10,2) Valore di coppia: 77 N m/57 piedi-lb...
  • Seite 77 Fase 5 Hardware Fase 6 Hardware Descrizione Q.tà Descrizione Q.tà Bullone (M10x125L) Bullone (M8x15L) Rondella arcuata (Φ10,2) Rondella piana (Φ8,5xΦ60) Rondella piana (Φ10,2) Bullone (M10x20L) Dado (M10) Rondella piana (Φ10,2) Bullone (M10x20L) Perno (Φ25,0x88) Rondella piana (Φ41,8xΦ20,5) Valore di coppia: Valori di coppia 77 N m/57 piedi-lb 25 N m/18 piedi-lb...
  • Seite 78 Fase 7 Hardware Fase 8 Hardware Descrizione Q.tà Descrizione Q.tà Bullone (M10x30L) Bullone (M10x80L) Rondella piana (Φ10,2) Rondella piana (Φ10,2) Dado (M10) Bullone (M10x75L) Bullone (M10x25L) Limite perno Valori di coppia Valore di coppia: 77 N m/57 piedi-lb 10 N m/7 piedi-lb 10 N m/7 piedi-lb...
  • Seite 79 Fase 9 Hardware Fase 10 Hardware Descrizione Q.tà Descrizione Q.tà Bullone (M8x25L) Perno Rondella piana (Φ8,4) Bullone (M10x20L) Bullone (M10x20L) Rondella piana (Φ10,5xΦ42) Spina Rondella ondulata (Φ30.5xΦ39.2) Valori di coppia Valori di coppia 10 N m/7 piedi-lb 25 N m/18 piedi-lb 180 N m/133 piedi-lb 77 N m/57 piedi-lb...
  • Seite 80 Fase 12 Hardware Descrizione Q.tà Bullone (M8x25L) Rondella piana (Φ8,4) Valore di coppia: 15 N m/11 piedi-lb...
  • Seite 81 Kit Premium (opzionale) ASSEMBLAGGIO COMPLETATO! Fase 13 Hardware Descrizione Q.tà Bullone (M8x60L) Bullone (M8x35L) Valori di coppia 25 N m/18 piedi-lb 15 N m/11 piedi-lb Per ulteriori informazioni, consultare il manuale per assemblaggio blocco pesi.
  • Seite 82 Μηχάνη α Κά ψει γονάτων έκταση ποδιών Ρυθ ίστε το αξιλαράκι πλάτη για να ευθυγρα ίσετε τα γόνατα ε τον πορτοκαλί Ρυθ ίστε το αξιλαράκι πλάτη για να άξονα περιστροφή . Ρυθ ίστε το αξιλαράκι ευθυγρα ίσετε τα γόνατα ε τον πορτοκαλί στου...
  • Seite 83 4. Εξασφαλίστε ότι το προσωπικό που εκτελεί ρυθμίσεις, συντήρηση ή οποιουδήποτε είδους επισκευή είναι κατάλληλα καταρτισμένο. εξαρτή ατα. Εάν το ζητήσετε, οι αντιπρόσωποι της MATRIX παρέχουν, στις εγκαταστάσεις τους, εκπαίδευση σχετικά με την επισκευή ή τη 11. Χρησι οποιείτε πάντα, όπου υπάρχουν, του ρυθ ιζό ενου...

  • Seite 84: Ορθη Χρηση

    * Εξασφαλίστε ελεύθερο χώρο πλάτους 0,6 μέτρων (24 in.) για την πρόσβαση και Τα συρματόσκοινα πρέπει να εξετάζονται για ρωγμές ή ξεφτίσματα και να τη διέλευση γύρω από τον εξοπλισμό ενδυνάμωσης MATRIX. Σημειώστε ότι το αντικατασταθούν αμέσως εάν υπάρχουν. Εάν υπάρχει υπερβολική χαλάρωση...
  • Seite 85 ΕΠΙΦΑΝΕΙΑ ΕΞΑΣΚΗΣΗΣ VS-S711 ΑΠΟΣΥΣΚΕΥΑΣΙΑ Σας ευχαριστούμε για την αγορά του προϊόντος της MATRIX Fitness. Το προϊόν έχει ελεγχθεί πριν από τη συσκευασία του. Το προϊόν αποστέλλεται αποσυναρμολογημένο, προκειμένου να μειωθεί ο όγκος του κατά τη μεταφορά. Πριν τη συναρμολόγηση, βεβαιωθείτε ότι υπάρχουν όλα τα εξαρτήματα ελέγχοντας τα διαγράμματα ανάπτυξης. Άφαιρέστε με...
  • Seite 86 Μην σφίγγετε πλήρως τους Εξοπλισμός - Βήμα 1 Εξοπλισμός - Βήμα 2 συνδέσμους του πλαισίου μέχρι την Περιγραφή Ποσότ. Περιγραφή Ποσότ. ολοκλήρωση της συναρμολόγησης. Μπουλόνι (M10x105L) Πρέπει να χρησιμοποιείται Vibra- Μπουλόνι (M10x65L) Καμπυλωτή ροδέλα (Φ10,2) Επίπεδη ροδέλα (Φ10,2) Tite 135 Red Gel ή αντίστοιχο Παξιμάδι...
  • Seite 87 Εξοπλισμός - Βήμα 3 Εξοπλισμός - Βήμα 4 Περιγραφή Ποσότ. Περιγραφή Ποσότ. Μπουλόνι (M10x20L) Βίδα (ST4x20L) Επίπεδη ροδέλα (Φ10,2) Τιμή ροπής 77 Nm / 57 ft-lb...
  • Seite 88 Εξοπλισμός - Βήμα 5 Εξοπλισμός - Βήμα 6 Περιγραφή Ποσότ. Περιγραφή Ποσότ. Μπουλόνι (M10x125L) Μπουλόνι (M8x15L) Καμπυλωτή ροδέλα (Φ10,2) Επίπεδη ροδέλα (Φ8,5xΦ60) Επίπεδη ροδέλα (Φ10,2) Μπουλόνι (M10x20L) Παξιμάδι (M10) Επίπεδη ροδέλα (Φ10,2) Μπουλόνι (M10x20L) Άξονας (Φ25,0x88) Επίπεδη ροδέλα (Φ41,8xΦ20,5) Τιμή ροπής Τιμές...
  • Seite 89 Εξοπλισμός - Βήμα 7 Εξοπλισμός - Βήμα 8 Περιγραφή Ποσότ. Περιγραφή Ποσότ. Μπουλόνι (M10x30L) Μπουλόνι (M10x80L) Επίπεδη ροδέλα (Φ10,2) Επίπεδη ροδέλα (Φ10,2) Παξιμάδι (M10) Μπουλόνι (M10x75L) Μπουλόνι (M10x25L) Περόνη περιορισμού Τιμές ροπής Τιμή ροπής 77 Nm / 57 ft-lb 10 Nm / 7 ft-lb 10 Nm / 7 ft-lb...
  • Seite 90 Εξοπλισμός - Βήμα 9 Εξοπλισμός - Βήμα 10 Περιγραφή Ποσότ. Περιγραφή Ποσότ. Μπουλόνι (M8x25L) Άξονας Επίπεδη ροδέλα (Φ8,4) Μπουλόνι (M10x20L) Μπουλόνι (M10x20L) Επίπεδη ροδέλα (Φ10,5xΦ42) Τάπα Κυματιστή ροδέλα (Φ30.5xΦ39.2) Τιμές ροπής Τιμές ροπής 10 Nm / 7 ft-lb 25 Nm / 18 ft-lb 180 Nm / 133 ft-lb 77 Nm / 57 ft-lb...
  • Seite 91 Εξοπλισμός - Βήμα 12 Περιγραφή Ποσότ. Μπουλόνι (M8x25L) Επίπεδη ροδέλα (Φ8,4) Τιμή ροπής 15 Nm / 11 ft-lb...
  • Seite 92 Premium Kit (προαιρετικό) Η ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΟΛΟΚΛΗΡΩΘΗΚΕ! Εξοπλισμός - Βήμα 13 Περιγραφή Ποσότ. Μπουλόνι (M8x60L) Μπουλόνι (M8x35L) Τιμές ροπής 25 Nm / 18 ft-lb 15 Nm / 11 ft-lb Για περισσότερες πληροφορίες, βλ. εγχειρίδιο συναρμολόγησης στήλης βαρών.
  • Seite 93 LegCurl Extension Dopasować oparcie pleców, aby wyrównać kolana z pomarańczowym punktem Dopasować oparcie pleców, aby obrotu. Dopasować podparcie do ud. wyrównać kolana z pomarańczowym Umieścić oparcie nóg pod kostkami. punktem obrotu. Dopasować podparcie do ud. Umieścić oparcie nóg nad kostkami. Rozciąganie Rozciąganie LegExtension...

  • Seite 94: Ważne Informacje Dotyczące Bezpieczeństwa

    PODANYCH ŚRODKÓW OSTROŻNOŚCI, ABY UNIKNĄĆ URAZÓW! Sprzętu nie należy używać w sposób inny niż określony i wskazany przez producenta. Sprzętu marki MATRIX należy używać 1. Trzymać dzieci w wieku poniżej 14 lat z dala od tego sprzętu w sposób prawidłowy, aby uniknąć kontuzji.

  • Seite 95: Prawidłowe Użytkowanie

    Tapicerkę i uchwyty należy czyścić szmatką nasączoną niewielką ilością wody z łagodnym mydłem lub detergentem niezawierającym amoniaku. * Wokół maszyny marki MATRIX należy zapewnić wolną przestrzeń o minimalnej szerokości 0,6 m (24 cale), która zapewni dostęp do sprzętu i możliwość...
  • Seite 96 Klucz imbusowy 6 mm w kształcie litery L Klucz płaski 17 mm Klucz imbusowy 8 mm w kształcie litery L Smarowanie drążków prowadzących Jeśli brakuje któregokolwiek elementu, należy skontaktować się z lokalnym dealerem marki MATRIX w kraju klienta w celu uzyskania pomocy.
  • Seite 97 Łączniki ramy należy dokręcić całkowicie Krok 1 — Osprzęt Krok 2 — Osprzęt dopiero po zakończeniu montażu. Złącza, Opis Liczba szt. Opis Liczba szt. które zamocowano za pomocą nakrętek Śruba (M10 x 105L) innych niż nakrętki typu Nylock, należy Śruba (M10 x 65L) Podkładka łukowa (Φ10,2) Podkładka płaska (Φ10,2) zabezpieczyć...
  • Seite 98 Krok 3 — Osprzęt Krok 4 — Osprzęt Opis Liczba szt. Opis Liczba szt. Śruba (M10 x 20L) Śruba (ST4x20L) Podkładka płaska (Φ10,2) Moment dokręcania 77 Nm / 57 stopa-funt...

  • Seite 99: Momenty Dokręcania

    Krok 5 — Osprzęt Krok 6 — Osprzęt Opis Liczba szt. Opis Liczba szt. Śruba (M10 x 125L) Śruba (M8 x 15L) Podkładka łukowa (Φ10,2) Podkładka płaska (Φ8,5 x Φ60) Podkładka płaska (Φ10,2) Śruba (M10 x 20L) Nakrętka (M10) Podkładka płaska (Φ10,2) Śruba (M10 x 20L) Tulejka (Φ25,0 x 88) Podkładka płaska (Φ41,8 x Φ20,5)
  • Seite 100 Krok 7 — Osprzęt Krok 8 — Osprzęt Opis Liczba szt. Opis Liczba szt. Śruba (M10 x 30L) Śruba (M10 x 80L) Podkładka płaska (Φ10,2) Podkładka płaska (Φ10,2) Nakrętka (M10) Śruba (M10 x 75L) Śruba (M10 x 25L) Sworzeń ograniczający Momenty dokręcania Moment dokręcania 77 Nm / 57 stopa-funt...
  • Seite 101 Krok 9 — Osprzęt Krok 10 — Osprzęt Opis Liczba szt. Opis Liczba szt. Śruba (M8 x 25L) Oś Podkładka płaska (Φ8,4) Śruba (M10 x 20L) Śruba (M10 x 20L) Podkładka płaska (Φ10,5 x Φ42) Zatyczka Podkładka wklęsła (Φ30.5xΦ39.2) Momenty dokręcania Momenty dokręcania 10 Nm / 7 stopa-funt 180 Nm / 133 stopa-funt...
  • Seite 102 Krok 12 — Osprzęt Opis Liczba szt. Śruba (M8 x 25L) Podkładka płaska (Φ8,4) Moment dokręcania 15 Nm / 11 stopa-funt...
  • Seite 103 Zestaw Premium (opcja) MONTAŻ ZAKOŃCZONY! Krok 13 — Osprzęt Opis Liczba szt. Śruba (M8 x 60L) Śruba (M8 x 35L) Momenty dokręcania 25 Nm / 18 stopa-funt 15 Nm / 11 stopa-funt Dalsze informacje można znaleźć w instrukcji montażu stosu obciążeń.
  • Seite 104 LegCurl Extension Ajuste o apoio de coluna para alinhar os joelhos ao pivô laranja. Ajuste o apoio Ajuste o apoio de coluna para alinhar nas coxas. Posicione o apoio de pernas os joelhos ao pivô laranja. Ajuste abaixo dos tornozelos. o apoio nas coxas.

  • Seite 105: Informações Importantes Sobre Segurança

    INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA ADVERTÊNCIA É de responsabilidade exclusiva do comprador dos produtos da MATRIX instruir todos os indivíduos com relação à utilização adequada do equipamento, sejam eles o usuário final ou o pessoal de supervisão. Recomendamos que todos os usuários de equipamentos de ginástica da MATRIX consultem as informações a seguir antes de usá-los.

  • Seite 106: Uso Adequado

    * Garanta um espaço livre mínimo de 0,6 metros (24 pol.) para acesso e passagem ao redor do equipamento de força da MATRIX. Lembre-se de que Os cabos devem ser inspecionados e substituídos imediatamente na presença de a largura livre recomendada pela ADA para indivíduos em cadeira de rodas...

  • Seite 107: Retirada Da Embalagem

    Chave allen em L de 6 mm Chave de boca de 17 mm Chave allen em L de 8 mm Lubrificação da barra guia Se algum item estiver faltando, entre em contato com o revendedor ou com a assistência técnica local da MATRIX em seu país.
  • Seite 108 Não aperte os conectores da estrutura Passo 1 Hardware Passo 2 Hardware até terminar a montagem. Use o gel Descrição Qtd. Descrição Qtd. Vibra-Tite 135 vermelho ou equivalente Parafuso (M10 x 105L) em todos os fixadores não montados Parafuso (M10 x 65L) Arruela aberta (Φ10,2) Arruela lisa (Φ10,2) com porcas automontantes.
  • Seite 109 Passo 3 Hardware Passo 4 Hardware Descrição Qtd. Descrição Qtd. Parafuso (M10 x 20L) Parafuso (ST4 x 20L) Arruela lisa (Φ10,2) Valor de torque 77 Nm/57 ft-lb...
  • Seite 110 Passo 5 Hardware Passo 6 Hardware Descrição Qtd. Descrição Qtd. Parafuso (M10 x 125L) Parafuso (M8 x 15L) Arruela aberta (Φ10,2) Arruela lisa (Φ 8,5 x Φ60) Arruela lisa (Φ10,2) Parafuso (M10 x 20L) Porca (M10) Arruela lisa (Φ10,2) Parafuso (M10 x 20L) Eixo (Φ25,0 x 88) Arruela lisa (Φ41,8 x Φ20,5) Valor de torque...
  • Seite 111 Passo 7 Hardware Passo 8 Hardware Descrição Qtd. Descrição Qtd. Parafuso (M10 x 30L) Parafuso (M10 x 80L) Arruela lisa (Φ10,2) Arruela lisa (Φ10,2) Porca (M10) Parafuso (M10 x 75L) Parafuso (M10 x 25L) Pino limite Valor de torque Valor de torque 77 Nm/57 ft-lb 10 Nm/7 ft-lb 10 Nm/7 ft-lb...
  • Seite 112 Passo 9 Hardware Passo 10 Hardware Descrição Qtd. Descrição Qtd. Parafuso (M8 x 25L) Eixo Arruela lisa (Φ8,4) Parafuso (M10 x 20L) Parafuso (M10 x 20L) Arruela lisa (Φ10,5 x Φ42) Conector Arruela ondulada (Φ30.5xΦ39.2) Valor de torque Valor de torque 10 Nm/7 ft-lb 180 Nm/133 ft-lb 25 Nm/18 ft-lb...
  • Seite 113 Passo 12 Hardware Descrição Qtd. Parafuso (M8 x 25L) Arruela lisa (Φ8,4) Valor de torque 15 Nm/11 ft-lb...
  • Seite 114 Kit premium (opcional) MONTAGEM CONCLUÍDA! Passo 13 Hardware Descrição Qtd. Parafuso (M8 x 60L) Parafuso (M8 x 35L) Valor de torque 25 Nm/18 ft-lb 15 Nm/11 ft-lb Para mais informações, consulte o manual de montagem das baterias de peso.
  • Seite 116 VS-S711 Part # 1000393351 © 2016 Johnson Health Tech Rev 1.1 B...
