- Seite 1 Betriebsanleitung Bordrechner Lesen und beachten Sie diese Betriebsanleitung vor MG2704 der ersten Inbetriebnahme! BAH0017.1 11.08 Für künftige Verwendung aufbewahren!
-
Seite 2: Es Darf Nicht
ES DARF NICHT unbequem und überflüssig erscheinen, die Gebrauchs-Anweisung zu lesen und sich danach zu richten; denn es genügt nicht, von anderen zu hören und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst. - Seite 3 Postfach 51 D-49202 Hasbergen Tel.: + 49 (0) 5405 501-290 Fax.: + 49 (0) 5405 501-106 E-mail: et@amazone.de Ersatzteil-Katalog-Online: www.amazone.de Formales zur Betriebsanleitung Dokumenten-Nummer: MG2704 Erstelldatum: 11.08 © Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2008 Alle Rechte vorbehalten.
- Seite 4 Betriebsanleitung zu gestalten. Senden Sie uns ihre Vorschläge bitte per Fax. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D-49202 Hasbergen Tel.: + 49 (0) 5405 50 1-0 Fax.: + 49 (0) 5405 501-234 E-mail: amazone@amazone.de AMALOG BAH0017.1 11.08...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerhinweise ..................7 Zweck des Dokumentes......................7 Ortsangaben in der Betriebsanleitung ..................7 Verwendete Darstellungen.......................7 Allgemeine Sicherheitshinweise ..............8 Verpflichtungen und Haftung ....................8 Informelle Sicherheitsmaßnahmen ..................8 Arbeitsplatz des Bedieners ......................8 Sicherheitsbewusstes Arbeiten....................9 Umgang mit dem Produkt ......................9 Darstellung von Sicherheits-Symbolen..................10 Produktbeschreibung................11 Bestimmungsgemäße Verwendung..................12 CE-Kennzeichnung ........................12 Konformität..........................12 Aufbau und Funktion................. - Seite 6 Inhaltsverzeichnis AMALOG BAH0017.1 11.08...
-
Seite 7: Benutzerhinweise
Benutzerhinweise Benutzerhinweise Das Kapitel Benutzerhinweise liefert Informationen zum Umgang mit der Betriebsanleitung. Zweck des Dokumentes Die hier vorliegende Betriebsanleitung • beschreibt die Bedienung des Bordrechners • gibt wichtige Hinweise für einen sicherheitsgerechten und effi- zienten Umgang • ist Bestandteil des Bordrechners und immer an der Maschine bzw. -
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Dieses Kapitel enthält wichtige Hinweise, um den Bordrechner si- cherheitsgerecht zu betreiben. Verpflichtungen und Haftung Hinweise in der Betriebsanleitung beachten Die Kenntnis der grundlegenden Sicherheitshinweise und der Sicher- heitsvorschriften ist Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb des Bordrechners. Gewährleistung und Haftung Grundsätzlich gelten unsere "Allgemeinen Verkaufs- und Lieferbedin- gungen". -
Seite 9: Sicherheitsbewusstes Arbeiten
Allgemeine Sicherheitshinweise Sicherheitsbewusstes Arbeiten Neben den Sicherheitshinweisen dieser Betriebsanleitung sind die na- tionalen, allgemeingültigen Arbeitsschutz- und Unfallverhütungsvor- schriften bindend. Umgang mit dem Produkt • Setzen Sie den keinen mechanischen Schwin- gungen oder Stößen aus. • Lassen Sie den nicht fallen. •... -
Seite 10: Darstellung Von Sicherheits-Symbolen
Allgemeine Sicherheitshinweise Darstellung von Sicherheits-Symbolen Gekennzeichnet sind Sicherheitshinweise durch das dreieckige Si- cherheits-Symbol und dem vorstehenden Signalwort. Das Signalwort (GEFAHR, WARNUNG, VORSICHT) beschreibt die Schwere der drohenden Gefährdung und hat folgende Bedeutung: GEFAHR kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwerste Körperverletzung (Verlust von Körpertei- len oder Langzeitschäden) zur Folge haben wird, wenn sie nicht vermieden wird. -
Seite 11: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Dieses Kapitel • gibt einen umfassenden Überblick über den Aufbau. • liefert die Benennungen der einzelnen Baugruppen. Haupt – Baugruppen des Bordrechners Fig. 1 Fig. 1/... (1) Rechner mit Befestigungskonsole (2) Steckdosenanschluss 12V (3) 20-poliger Stecker mit Kabelbaum AMALOG BAH0017.1 11.08... -
Seite 12: Bestimmungsgemäße Verwendung
Produktbeschreibung Bestimmungsgemäße Verwendung ist ausschließlich für den üblichen Einsatz als An- zeige- und Überwachungsgerät in der Landwirtschaft bestimmt. Zur bestimmungsgemäßen Verwendung gehört auch: • das Beachten aller Hinweise dieser Betriebsanleitung Andere Verwendungen als oben aufgeführt sind verboten und gelten als nicht bestimmungsgemäß. Für Schäden aus nicht bestimmungsgemäßer Verwendung •... -
Seite 13: Aufbau Und Funktion

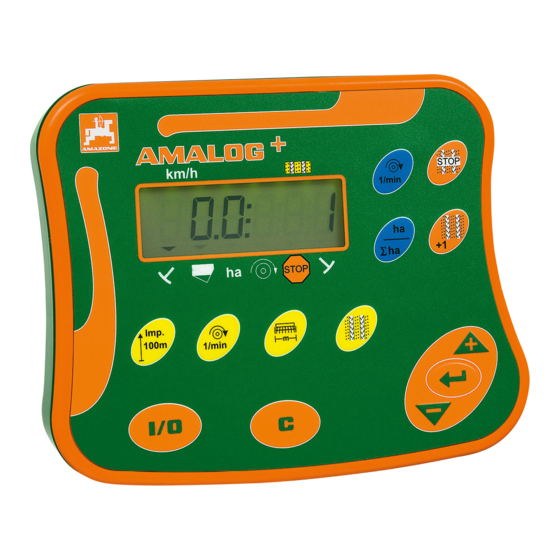

Aufbau und Funktion Aufbau und Funktion Das folgende Kapitel informiert Sie über den Aufbau des Bordrech- ners und die Funktionen der einzelnen Bauteile. besitzt ein 6 stelliges Display (Fig. 3/1). ist mit einer Lithium-Batterie und einem Datenspeicher ausgestattet. Die Daten stehen beim nächsten Einsatz, auch nach längerem Abschalten des Bordnetzes wie- der zur Verfügung. -
Seite 14: Betrieb Mit Pneumatischen Sämaschinen
Aufbau und Funktion 4.1.2 Betrieb mit pneumatischen Sämaschinen • überwacht die Fahrgassenschaltung im Verteilerkopf. Akustische Alarmierung bei Fehlstellung der Schieber. • überwacht die Gebläsedrehzahl. Weicht die Ist-Drehzahl um mehr als 10% von der Soll-Drehzahl ab, ertönt ein akustisches Sig- nal und im Display blinkt das Kontrollzeichen (Fig. -
Seite 15: Arbeitsanzeige
Aufbau und Funktion Arbeitsanzeige Die Arbeitsanzeige (Fig. 5) erscheint beim ersten Getriebesensor-Impuls. Das blinkende Kreissymbol (Fig. 5/1) während der Arbeit zeigt an • erhält Impulse vom Ge- triebesensor • arbeitet korrekt. Die Arbeitsanzeige ist abhängig von der Arbeits- situation [siehe Tabelle (Fig. 6)]. Fig. -
Seite 16: Tastenbelegung
Aufbau und Funktion Tastenbelegung Taste Tastenbelegung Taste Tastenbelegung Ein-/ Ausschalten Anzeige Gebläse-Drehzahl Anzeige der • bearbeiteten Teilfläche [ha] Korrekturtaste • bearbeiteten Gesamtfläche [ha] und zurück zur Arbeitsanzeige Erhöhung Blockieren des Fahrgassenzählers des angezeigten Wertes Reduzierung Weiterschalten des angezeigten Wertes des Fahrgassenzählers Dateneingabebestätigung Eingabe/Anzeige der bodenabhängigen... -
Seite 17: Fahrgassen
Aufbau und Funktion Fahrgassen zählt die Fahrgassen (siehe Fig. 8, unten) im Fahr- gassenzähler hoch • nach dem Betätigen der Spuranreißer, z.B. vor dem Wenden am Feldende • nach dem Stillstand der Maschine ohne Spuranreißer. Der Fahrgassenzähler kann blockiert werden (siehe Kap. „Den Fahr- gassenzähler blockieren“, Seite 36) •... -
Seite 18: Einstellbare Fahrgassenrhythmen
Aufbau und Funktion 4.5.1 Einstellbare Fahrgassenrhythmen Fahrgassenrhythmen Fig. 9 Fahrgassenrhythmen * Es werden keine Fahrgassen angelegt Fig. 10 AMALOG BAH0017.1 11.08... -
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme In diesem Kapitel erhalten Sie Informationen zur Inbetriebnahme des Bordrechners Das Terminal montieren 1. Die Konsole (Fig. 11/1) schwingungsfrei und elektrisch leitend rechts vom Fahrer in der Schlepperkabine im Sicht- und Griffbereich des Terminals (Fig. 11/2) anschrauben. Der Abstand zum Funkgerät bzw. zur Funk- antenne sollte mindestens 1 m betragen. -
Seite 20: Das Terminal Ein- / Ausschalten
Inbetriebnahme 2. Das Stromkabel (Fig. 13/1) in die Konsole und in die 12V-Schleppersteckdose einste- cken. 3. Die Konsole und das Terminal mit dem Stromkabel (Fig. 13/2) verbinden. 4. Die Sämaschine bzw. die Bodenbearbei- tungsmaschine am Schlepper ankuppeln (siehe Betriebsanleitung Sämaschine bzw. Bodenbearbeitungsmaschine). -
Seite 21: Einstellungen
Einstellungen Einstellungen Maschinendaten eingeben Öffnen Sie die Modi 1 bis 6 und tragen Sie die Maschinendaten in co- dierter Form ein. Ziffer 1 (1) zeigt den Modus Ziffer 2 (2) zeigt die Codierung. Fig. 14 1. Taste drücken und halten. 2. - Seite 22 Einstellungen Modus 1 Die Funktionen des Bordrechners aktivieren Code 1 alle Funktionen des Bordrechners aktivieren Code 2 nur den Hektarzähler des Bordrechners aktivieren Modus 2 Anzahl der Spuranreißer-Sensoren Maschinen mit 2 Spuranreißer-Sensoren, Code 0 z.B. Fronttank-Säkombinationen mit 2 Spuranreißer-Sensoren (siehe Fig. 16). Maschinen mit 1 Spuranreißer-Sensor •...
- Seite 23 Einstellungen Sämaschine mit zwei Spuranreißer-Sensoren (Fig. 16/1). Fig. 16 Sämaschine mit einem Spuranreißer-Sensor (Fig. 17/1) am Hyd- raulikventil. Fig. 17 Sämaschine mit einem Spuranreißer-Sensor (Fig. 18/1) am Schaltautomaten. Fig. 18 Hinweis zum Modus 2, Code 2 bis 99 [siehe (Fig. 15), Seite 22] Bei Sämaschinen ohne Spuranreißer und ohne Spuranreißer- Sensoren entsprechen die Zahlen 2 bis 99 der Zeit (Sekunden) zwi- schen Anhalten (Stillstand des Getriebes) und Weiterzählen des...
-
Seite 24: Arbeitsbreite Eingeben
Einstellungen 6.1.1 Arbeitsbreite eingeben 1. Taste drücken. → Anzeige: gespeicherte Arbeitsbreite [m]. 2. Arbeitsbreite [m] mit den Tasten einstellen (z.B. 3.00 für 3 m Arbeitsbreite). 3. Taste drücken. → Den gewählten Wert speichern. Anzeige (Fig. 20/1): Arbeitsbreite, z.B. 3,0 m Fig. -
Seite 25: Soll-Gebläsedrehzahl Eingeben
Einstellungen 6.1.2 Soll-Gebläsedrehzahl eingeben 1. Taste drücken. → Anzeige: Soll-Gebläsedrehzahl [1/min.]. 2. Ändern der Soll-Gebläsedrehzahl mit den Tasten 3. Taste drücken. → Den gewählten Wert speichern. 6.1.3 Gebläsedrehzahl-Überwachung ausschalten 1. Taste drücken. → Anzeige: Soll-Gebläsedrehzahl [1/min.]. 2. Taste drücken. → Soll-Gebläsedrehzahl auf 0 stellen. -
Seite 26: Fahrgassenrhythmus Eingeben
Einstellungen 6.1.4 Fahrgassenrhythmus eingeben 1. Taste drücken. → Anzeige: gespeicherter Fahrgassenrhythmus. 2. Fahrgassenrhythmus mit den Tasten einstel- len (z.B. Fahrgassenrhythmus 8). 3. Taste drücken. → Den gewählten Wert speichern. Anzeige (Fig. 21): Fahrgassenrhythmus, z.B. 8 Fig. 21 AMALOG BAH0017.1 11.08... -
Seite 27: Einsatz
Einsatz Einsatz Kalibrierwert benötigt den Kalibrierwert "Impulse pro 100 m" zur Ermittlung • der tatsächlichen Fahrgeschwindigkeit [km/h] • der bearbeiteten Fläche. Ermitteln Sie den Kalibrierwert "Impulse pro 100 m" über eine Kalib- rierfahrt (siehe Kap. „Impulse pro 100 m ermitteln“, Seite 30), wenn der Kalibrierwert unbekannt ist. - Seite 28 Einsatz Anbau-Sämaschinen D9 Super / D9 Special 180/90 – 16 10.0/75 - 15 31x15.5 – 15 Mitas Bereifung (6.00 – 16) Kalibrierwert (Imp./100 m) Arbeitsbreite Kurbelumdrehungen auf 1/40 ha ⎯ ⎯ 2,5 m 46,0 3,0 m 38,5 37,0 37,0 ⎯ 4,0 m 28,0 28,0...
-
Seite 29: Kalibrierwert (Imp./100 M) Eingeben
Einsatz 7.1.1 Kalibrierwert (Imp./100 m) eingeben 1. Maschine zum Stillstand bringen. 2. Taste drücken. → Anzeige: gespeicherter Kalibrierwert (Imp./100 m). 3. Kalibrierwert (Imp./100 m) mit den Tasten ein- stellen. 4. Taste drücken. → Den gewählten Wert speichern. Anzeige (Fig. 26): Kalibrierwert (Imp./100 m), z.B. -
Seite 30: Impulse Pro 100 M Ermitteln
Einsatz 7.1.2 Impulse pro 100 m ermitteln Ermitteln Sie den exakten Kalibrierwert "Impulse pro 100 m" grund- sätzlich über eine Kalibrierfahrt • vor der ersten Inbetriebnahme • bei Differenzen zwischen ermittelter und tatsächlicher Fahrge- schwindigkeit / zurückgelegter Wegstrecke • bei Differenzen zwischen ermittelter und tatsächlich bearbeiteter Fläche •... - Seite 31 Einsatz 6. Nach exakt 100 m anhalten. → Das Display (Fig. 28) zeigt den Kalibrierwert (z.B. 1005 Imp./100 m) an. 7. Taste drücken. → Den Kalibrierwert (Imp./100 m) speichern. 8. Tragen Sie den ermittelten Kalibrierwert in der Tabelle (Fig. 29) ein (Empfehlung). Fig.
-
Seite 32: Kurbelumdrehungen Zur Abdrehprobe Berechnen
Einsatz 7.1.2.1 Kurbelumdrehungen zur Abdrehprobe berechnen Imp./100 m (tatsächlich) Umrechnungsfaktor Imp./100 m (Tabellenwert) siehe Tabellen (Fig. 22 bis Fig. 25) Kurbelumdrehungen (tatsächlich) Kurbelumdrehungen (Tabellenwert) Umrechnungsfaktor siehe Tabellen (Fig. 22 bis Fig. 25) Beispiel: Sämaschine:...........AD-P03 Special Arbeitsbreite: ..........3,00 m Imp./100 m (gemessen): ......1339 Imp./100 m (lt. -
Seite 33: Hinweis Zur Abdrehprobe
Einsatz 7.1.3 Hinweis zur Abdrehprobe Der AMALOG kann Sie bei der Abdrehprobe unterstützen. Drehen Sie die Kurbel bis zum Signalton. Das Zählen der Kurbelumdrehun- gen entfällt, wenn Sie auf 1/40 ha abdrehen und zuvor folgende Ein- stellungen vornehmen: 1. Taste drücken und festhalten. -
Seite 34: Arbeitsbeginn
Arbeitsbeginn Arbeitsbeginn 1. Maschine in Startposition (Stillstand) bringen. 2. Den richtigen Spuranreißer absenken (siehe Sämaschinen- Betriebsanleitung). Die Spuranreißerschaltung durchschalten, wenn sich der richtige Spuranreißer nicht absenkt. Die Fahrgassenschaltung ist mit der Spuranreißerschaltung gekop- pelt. 3. Taste drücken. → Einstellen des Fahrgassenzählers [z.B.: Fahrgassenzähler 4, siehe (Fig. -
Seite 35: Anzeige Während Der Arbeit
Arbeitsbeginn Anzeige während der Arbeit Während der Arbeit zeigt der • die Fahrgeschwindigkeit (Fig. 31/1), z.B. 6,9 km/h • die Schaltstellung des Fahrgassenzählers (Fig. 31/2), z.B. Schaltstellung 3 • der Spuranreißer links (Fig. 31/3) befindet sich in Arbeitsstellung • der Spuranreißer rechts (Fig. 31/4) ist angehoben. -
Seite 36: Den Fahrgassenzähler Blockieren
Arbeitsbeginn Taste zweimal drücken. → Anzeige (Fig. 33) bearbeitete Gesamtfläche (z.B. 105,1 ha). Die Daten können nicht gelöscht wer- den. Fig. 33 Taste drücken → zurück zur Arbeitsanzeige. Taste drücken. → Anzeige (Fig. 34) aktuelle Gebläsedrehzahl (z.B. 3600 [1/min.]). Fig. 34 Den Fahrgassenzähler blockieren Taste drücken. -
Seite 37: Störungen
Störungen Störungen Fehlermeldung Fahrgasse Das Auftreten eines Fahrgassenfehlers bewirkt • die Anzeige (Fig. 36) • ein akustisches Signal. Fig. 36 Fehlermeldung beim Kreiselgrubber-Betrieb (Option) Alarmmeldung bei Stillstand der Gelenkwelle gibt Alarm, sobald die Über- lastkupplung der Gelenkwelle des Kreiselgrub- bers anspricht. Bei Stillstand der Gelenkwelle erscheint •... -
Seite 38: Fehlermeldung Füllstand Zu Niedrig
Störungen Fehlermeldung Füllstand zu niedrig Alarmmeldung bei Saatgutmangel Beim Ansprechen des Füllstandssensors • erscheint die Anzeige (Fig. 38) • ertönt ein akustisches Signal (dreimaliger Signalton). Fig. 38 Die Anzeige springt um. Das Kontrollzeichen (Fig. 39/1) markiert das Füllstandssymbol. Der Alarm wird wiederholt, wenn die Sämaschi- ne, z.B. - Seite 39 Störungen Alarmmeldung bei Düngermangel (nur DMC Primera) Die Direktsaatmaschine DMC Primera besitzt • einen Vorratsbehälter für Saatgut • einen Vorratsbehälter für Dünger. Beim Ansprechen des Füllstandssensors • erscheint die Anzeige (Fig. 40) • ertönt ein akustisches Signal (dreimaliger Signalton). Fig. 40 Die Anzeige springt um.
