Placer les attaches murales avec le bon diamètre et selon les instructions à la page 35.

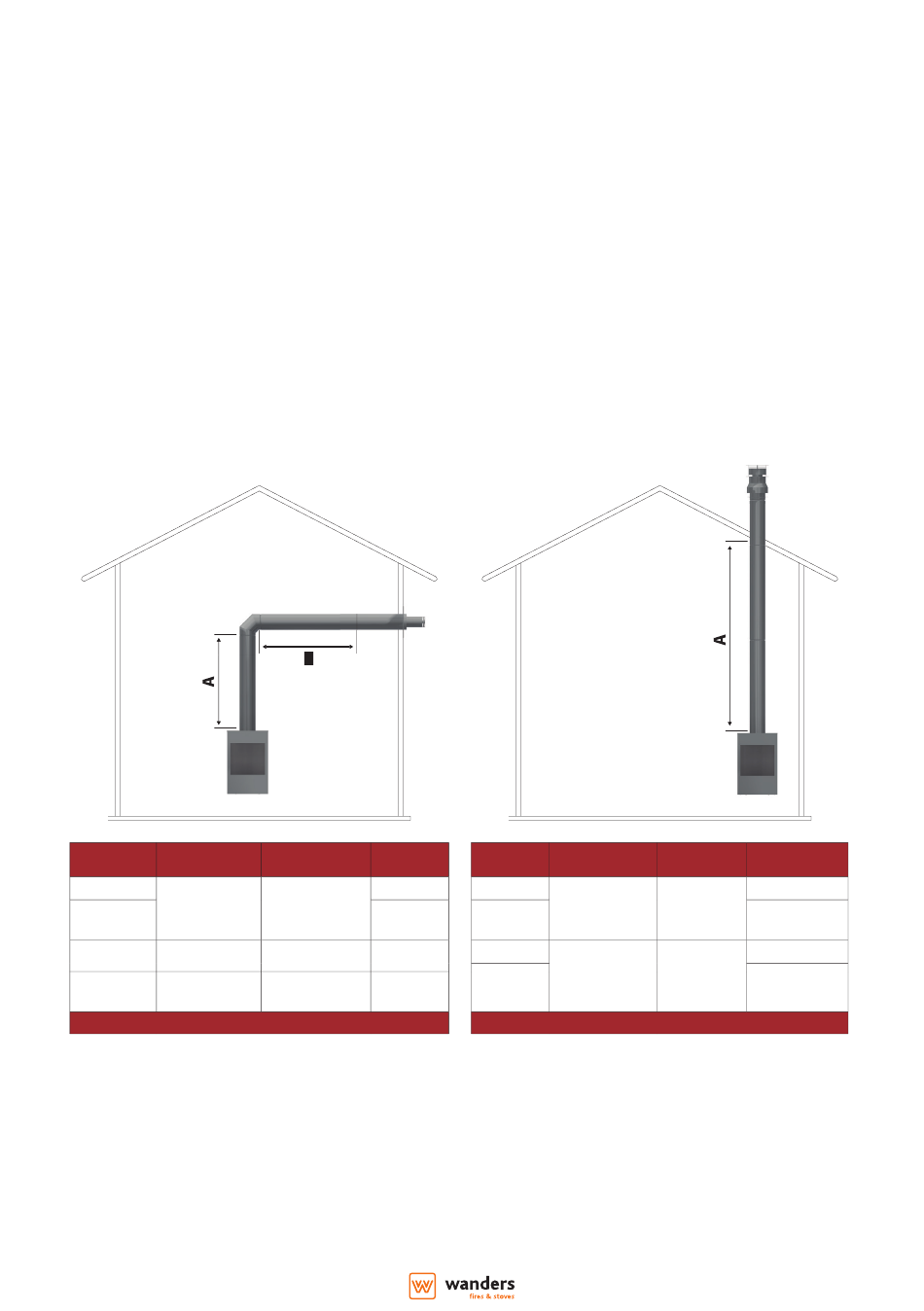

Sortie de toit (type C31)
La sortie de toit peut être située à n'importe quel endroit de la toiture, éventuellement avec une rallonge vers le faîte. La sortie
de toit est fournie avec une tuile universellement adaptable à une toiture en pente, ou avec une plaque adhésive pour une
toiture plate.
•
Déterminez l' e mplacement de l'appareil et celui de la sortie de toit.
•
Faites une ouverture de Ø 160 mm pour la sortie de toit.
•
Raccorder les conduits verticalement sur la sortie de l'appareil, serrez-les bien et fi xez les colliers de serrage.
•
Calculez la longueur des conduits nécessaires et veillez à ce que la plaque adhésive ou la tuile universelle adhère bien à la
toiture.
•
Sciez le conduit extérieur à la bonne longueur et fi xez la sortie de toit sur les tuyaux concentriques.
•
Placer les attaches murales avec le bon diamètre et selon les instructions à la page 35.
Type de gaz
A (min.-max.)
Gaz nat.
1,0 - 3,0 m
Propane/
Butane
Gaz nat.
1,0 - 3,0 m
Propane/
1,0 - 3,0 m
Butane
toutes les dimensions sont hors longueur de la sortie de mur
B B
B (min. - max.)
Plaque de
propulsion
70 mm
0,0 - 0,5 m
-
1,0 - 3,0 m
-
1,0 - 2,0 m
-
Type de gaz
A (min. - max)
Gaz nat.
3,0 - 10,0 m
Propane/
Butane
Gaz nat.
1,0 - 3,0 m
Propane/
Butane
toutes les dimensions sont hors longueur de la sortie de toit
FR
Plaque de
propulsion
50 mm
40 mm
50 mm
40 mm
