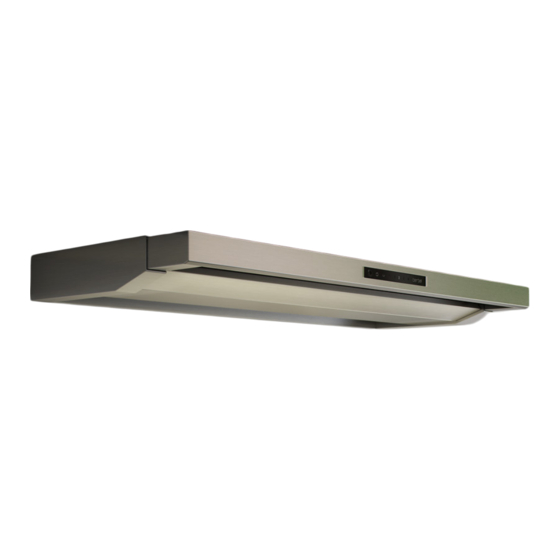

- Seite 1 Einbauhaube Firstline Touch Gebrauchs- und Montageanleitung für die Modelle: ƒ BEH 55 FLT ƒ BEH 60 FLT ƒ BEH 70 FLT ƒ BEH 80 FLT ƒ BEH 90 FLT 6004085_0...
- Seite 2 Dokumentinformationen Symbolerklärung Text ☞ Handlungsaufforderung Gebrauchs- und Montageanleitung für: y Einbauhaube BEH 55 FLT E01 y Aufzählung y Einbauhaube BEH 60 FLT E01 y Einbauhaube BEH 70 FLT E01 D Verweis auf andere Stellen in diesem Dokument y Einbauhaube BEH 80 FLT E01 y Einbauhaube BEH 90 FLT E01 Verweis auf andere Dokumente, die zu beachten sind Beschreibungen sind für alle Modelle identisch.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..... . 4 Reinigung ........25 Bestimmungsgemäße Verwendung . -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitsinformationen Allgemeine Sicherheitshinweise D WARNUNG! Bestimmungsgemäße Verwendung Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung! Das Gerät dient zur Absaugung von Kochdünsten. Diese Anleitung enthält wichtige Informationen für den Das Gerät ist ausschließlich für den Einsatz in privaten sicheren Umgang mit dem Gerät. Auf mögliche Gefahren Haushalten bestimmt. -
Seite 5: Produktinformationen
Produktinformationen Produktinformationen Betriebsarten Das Gerät ist für die folgenden Betriebsarten geeignet: y Umluftbetrieb Funktionsprinzip y Abluftbetrieb y Hybridbetrieb 2.2.1 Umluftbetrieb Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden. -
Seite 6: Produktübersicht
Produktinformationen Produktübersicht Lieferumfang A Haubenkorpus A Haubenkorpus B Montagehilfsrahmen (optional, nur BEH 70 FLT, B Netzkabel mit Stecker BEH 80 FLT, BEH 90 FLT) C 8 Spanplattenschrauben PZ2 4,5 x 16 mm C Frontblende (ausziehbar) D Gebrauchs- und Montageanleitung D Bedienfeld E Oberschale mit Prallkante (herausnehmbar) F Capillar Trap (herausnehmbar) Montagehilfsrahmen (nur BEH 70 FLT, BEH 80 FLT,... -
Seite 7: Einbauvarianten Und Einbaumaße
Produktinformationen Einbauvarianten und Einbaumaße 2.5.2 Einbau bei Abluftbetrieb - Abluft nach oben Maße für die Montage in Hängeschränken: y Breite (Schrank innen) mindestens Gerätebreite + 1 mm. y Tiefe mindestens 300 mm. y Höhe (Schrank innen) 1 2 7 y Umluftbetrieb mindestens 505 mm. y Abluftbetrieb mindestens 320 mm. -
Seite 8: Technische Daten
Produktinformationen Technische Daten 230 V / 230 V / Anschluss spannung 50 Hz 50 Hz 230 V / 230 V / 230 V / Gesamtleistung 93 W 93 W Anschluss spannung 50 Hz 50 Hz 50 Hz Leistungs aufnahme Lüfter 85 W 85 W Gesamtleistung... -
Seite 9: Montage
Montage Montage Anforderung an den Montageort D WARNUNG! Sicherheitshinweise zur Montage Lebensgefahr durch unsachgemäße Montage! Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom D WARNUNG! oder Gas. Gefahr durch Nichtbeachtung der Montage anweisungen! ☞... -
Seite 10: Anforderungen Nach Betriebsarten
Montage Anforderungen nach Betriebsarten Anforderungen an die Abluftleitung (nur bei Abluft- oder Hybridbetrieb) In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein. D WARNUNG! Brand- und Erstickungsgefahr durch unsachgemäße 3.3.1 Anforderungen bei Umluftbetrieb Montage! Bei Verwendung der Abluftleitung mit anderen Geräten oder y Umluftfilter auf dem Lüfterabgang. -
Seite 11: Montageschritte
Montage Montageschritte Wenn Zubehör (z. B. Mauerkasten, Fensterkontaktschalter) zur Montagesituation gehört: Kurzübersicht: Die Anleitungen vom Zubehör sind zu beachten. 1. Montage vorbereiten ☞ Stellen Sie sicher, dass Zubehör korrekt montiert und 2. Gerät auspacken anschlussbereit ist. 3. Unterschale, Prallkante und Capillar Trap entnehmen ☞... -
Seite 12: Unterschale, Prallkante Und Capillar Trap Entnehmen
Montage 3.5.3 Unterschale, Prallkante und Capillar Trap Die Prallkante ist aufgesteckt und wird durch Magnete im entnehmen Gerät gehalten. D ACHTUNG! Gefahr von Sachschäden durch herunterfallende Teile! Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen. ☞... -
Seite 13: Gerät Einbauen
Montage 3.5.4 Gerät einbauen 5 5 6 – 5 6 8 ☞ Ermitteln Sie die benötigte Ausschnittgröße im Schrankboden. ☞ Sägen Sie den ermittelten Ausschnitt in den Schrankboden. Sicherheits abstand (x): y Empfehlung 550 mm. y Bei Gaskochfeldern mindestens 650 mm. y Bei Elektrokochfeldern mindestens 350 mm. - Seite 14 Montage Montage ohne Montagehilfsrahmen Montage mit Montagehilfsrahmen (optional) Bei folgenden Ausführungen werden die Befestigungshalter Bei folgenden Ausführungen wird das Gerät auf den direkt am Schrank befestigt: Montage hilfs rahmen befestigt, die Befestigungshalter werden y BEH 55 FLT nicht mehr benötigt: y BEH 60 FLT y BEH 70 FLT, BEH 80 FLT, BEH 90 FLT –...
- Seite 15 Montage D WARNUNG! Verletzungsgefahr durch Lösen des Schranks von der Wand! Durch das Eigengewicht vom Haubenkorpus und durch den Schwung beim Hochdrücken kann der Schrank angehoben werden und von der Wand fallen. ☞ Sorgen Sie dafür, dass der Schrank gegen ein Anheben gesichert ist.
-
Seite 16: Zubehör Anschließen
Montage 3.5.5 Zubehör anschließen Der Anschluss erfolgt über Kabelklemmen an einem abnehm baren Stecker am Lüftergehäuse. In Abhängigkeit von der Montagesituation wird vorhandenes Zubehör an die Haube angeschlossen: D ACHTUNG! y Mauerkasten y Umluft filter permalyt Gefahr von Beschädigungen durch falschen Anschluss! y Fensterkontaktschalter Eine falsche Polung der Steuerungsleitung kann zu y Unterdruckwächter... -
Seite 17: Filter Aufsetzen
Montage 3.5.6 Filter aufsetzen (bei Umluft- oder 3.5.7 Abluftleitung anschließen (bei Abluft- oder Hybridbetrieb) Hybridbetrieb) Die Montage des Filters erfolgt neben dem Lüfter gehäuse Abluftbetrieb oben auf dem Haubenkorpus. Der Filter kann passgenau aufgesetzt werden. ☞ Setzen Sie die Abluftleitung von oben auf die Führungshilfe vom Lüftergehäuse. -
Seite 18: Capillar Trap, Prallkante Und Unterschale
Montage 3.5.8 Capillar Trap, Prallkante und Unterschale einsetzen Nach der Montage sind innenliegende Teile wieder einzusetzen. ☞ Setzen Sie das Capillar Trap mit beiden Händen in den Aufnahmeschacht. ☞ Führen Sie die Unterschale von unten in das Gerät, bis die ☞... -
Seite 19: Spannungsversorgung Herstellen
Montage 3.5.9 Spannungsversorgung herstellen 3.5.10 Kontrolle und Inbetriebnahme durchführen ☞ Beachten Sie die Spannungsangabe auf dem Typenschild. D ACHTUNG! Gefahr von Störungen durch Feuchtigkeit im Gerät! Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder- schlagen. -
Seite 20: Bedienung
Bedienung Bedienung Maßnahmen für eine ausreichende Frischluftzufuhr: ☞ Öffnen Sie die Fenster. ☞ Öffnen Sie die Türen. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und Sicherheitshinweise zur Bedienung Mauerkasten installiert und funktionsbereit sind. ☞ Bei raumluftabhängigen Brennstellen (z. B. Kamin) im D WARNUNG! selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene... -
Seite 21: Gerät Bedienen
Bedienung Gerät bedienen Durch Ein- und Ausschieben der Frontblende kann der Erfassungsbereich angepasst werden. Kochdünste vom Das Gerät wird über das Bedienfeld gesteuert. vorderen Kochfeld werden besser erfasst, wenn die Frontblende ausgezogen ist. Die Position des Bedienfelds ist an der Mulde der EIN/AUS- Taste jederzeit zu erkennen. -
Seite 22: Normalbetrieb
Bedienung 4.2.1 Normalbetrieb 4.2.2 Umschaltung Abluft-/Umluftbetrieb Wenn das Gerät für den Hybridbetrieb eingerichtet ist, kann D WARNUNG nach Aktivierung der Umschaltfunktion jederzeit zwischen Abluft- und Umluftbetrieb gewechselt werden. Brandgefahr durch Fettreste! Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht Die Aktivierung der Umschaltung erfolgt im Konfigurations- entzündlich sind. -
Seite 23: Kochfeld-Beleuchtung
Bedienung 4.2.4 Kochfeld-Beleuchtung Taste Funktion Die Kochfeld-Beleuchtung ist mit einer energiesparenden Das Gerät ist eingeschaltet. LED-Beleuchtung ausgestattet. Die Beleuchtung kann unabhängig vom Lüfter genutzt werden. Wenn die Nach lauf auto matik aktiviert ist: Das Einschalten ist möglich, wenn das Gerät eingeschaltet ist. ☞... -
Seite 24: Gerät Konfigurieren
Bedienung Gerät konfigurieren Taste Funktion Kontrollanzeige Filter-Füllung. Taste Funktion Die Funktion ist so eingerichtet, dass die Taste alle 1000 Betriebs stunden blinkt Das Gerät ist ausgeschaltet. (Blinkdauer 120 Sekunden), sobald das Gerät ☞ 1x Taste berühren – länger als ausgeschaltet wird. 10 Sekunden. -
Seite 25: Reinigung
Reinigung Reinigung Reinigungsmaßnahmen Das Gerät saugt Schmutzpartikel (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, an der Prallkante, Sicherheitshinweise zur Reinigung in der Unterschale und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt. D WARNUNG! Vor jeder Reinigung: Gefahr durch Nichtbeachtung der Reinigungs- ☞... - Seite 26 Reinigung Unterschale Die Unterschale wird an zwei seitlichen Dornen im Gerät gehalten. ☞ Ziehen Sie die Prallkante von der Oberschale ab. ☞ Reinigen Sie die Oberschale mit einem weichen, feuchten Tuch. ☞ Reinigen Sie die Prallkante, z. B. in der Spülmaschine. ☞...
-
Seite 27: Instandhaltung
Instandhaltung Instandhaltung 6.2.2 Filter-Füllung wechseln (bei Umluft- oder Hybridbetrieb) Geruchsanteile werden durch die Filter-Füllung im Umluft- Sicherheitshinweise zur Instandhaltung oder Hybrid filter gebunden. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. D WARNUNG! Umluft- oder Hybridfilter sind bis zu zwei Jahren wartungsfrei. Gefahr durch Nichtbeachtung der Instandhaltungs- Danach muss die Filter-Füllung regelmäßig erneuert werden. -
Seite 28: Störungsbehebung
Instandhaltung Störungsbehebung Geruchsbildung während des Betriebs. y Die Filter-Füllung ist verbraucht. Mögliche Störungen werden nachstehend wie folgt ☞ Wechseln Sie die Filter-Füllung. beschrieben: D „6.2.2 Filter-Füllung wechseln (bei Umluft- oder Beschreibung der Störung. Hybridbetrieb)“ (Seite 27). y Mögliche Ursache. ☞ Abhilfe. Feuchtigkeit im Gerät. -
Seite 29: Demontage
Demontage Demontage D WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich. ☞ Hängen Sie das Gerät mit zwei Personen ab. ☞ Sorgen Sie für einen sicheren Stand beim Abhängen. ☞... -
Seite 30: Entsorgung
Entsorgung Entsorgung Gerät entsorgen D ACHTUNG! Verpackung entsorgen Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts! Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU D ACHTUNG! und darf nicht im Hausmüll entsorgt werden. Gefahr von Umweltschäden durch nicht sachgerechte ☞ Geben Sie das Gerät am Ende der Nutzungszeit nicht in Entsorgung der Verpackung! den normalen Hausmüll. -
Seite 31: Anhang
Anhang Anhang BEH 90 FLT E01 Produktdatenblatt berbel BEH 90 FLT E01 Gemäß Artikel 3 Absatz 1 b Ziffer ii der Verordnung (EU) Nr. 65/2014 BEH 55 FLT E01 BEH 60 FLT E01 kWh/annum berbel BEH 55 FLT E01 berbel BEH 60 FLT E01 BCDEFG BCDEFG DEFG 65/2014 kWh/annum... - Seite 32 Anhang Jährlicher Energie verbrauch Jährlicher Energie verbrauch 20,6 20,6 20,8 19,9 19,7 in kWh in kWh EEI Hood Klasse EEI Hood Klasse FDE Hood 31,4 33,1 33,2 FDE Hood 32,9 33,9 FDE Hood Klasse FDE Hood Klasse LE Hood 33,8 51,5 43,8 LE Hood...
- Seite 33 6004085_0 – 09.03.2018...
- Seite 34 6004085_0 – 09.03.2018...
- Seite 35 6004085_0 – 09.03.2018...
-
Seite 36: Kundendienst Des Herstellers Kontaktieren
Kontakt Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten: Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr...
