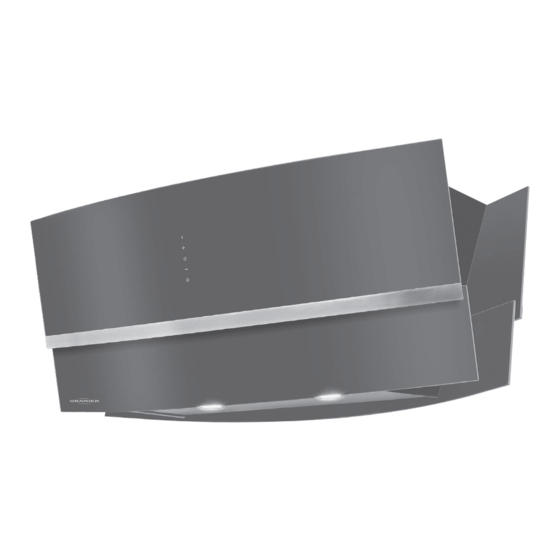

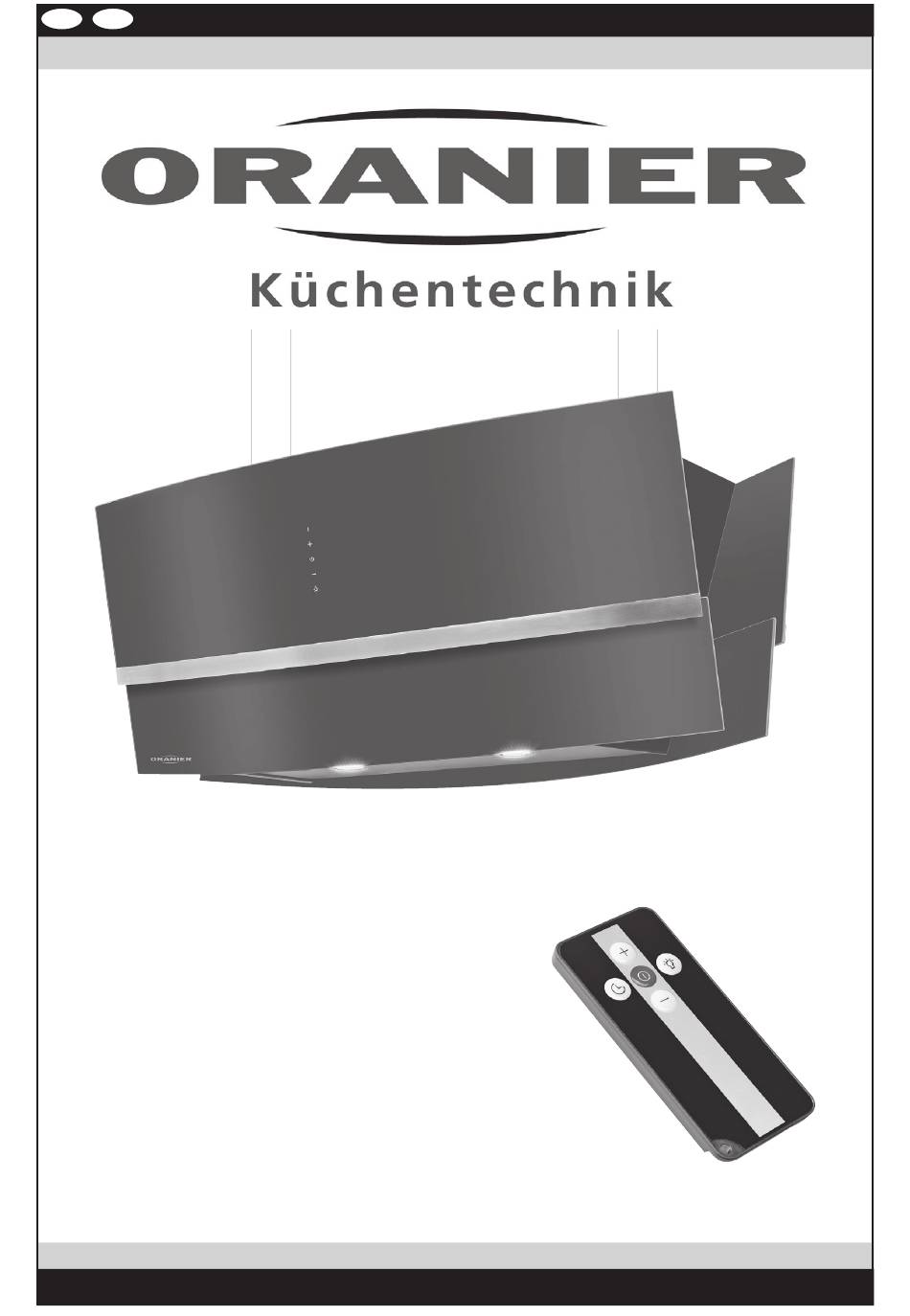

- Seite 1 Bedienungs- und Installationsanleitung Insel-Dunstabzugshaube mit IR-Fernbedienung Alinga Isola 90 M Alinga Isola 90 G 4051543045450 / 4051543031859 8618 13 · 8618 22 · 1028...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haus- Sicherheitshinweise haltsgerät entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte Bedienung der Haube (Touchcontrol) und zuverlässige Technik, Funktionalität und anspre- Bedieneinheit chendes Design. Welche Leistungsstufe soll gewählt werden? Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise zum Gebrauch • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. • Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern. -
Seite 4: Sicherheitshinweise Zu Wartung, Reinigung Und Pflege
Sicherheitshinweise zu Wartung, Reinigung und Pflege: • Bei allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen oder die entsprechende Sicherung im Haussicherungskasten ausschalten. • Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden. • Bei Nichtbeachtung der Wartungs- und Reinigungsarbeiten besteht infolge von Fettablagerungen Brandgefahr! • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt wer- den. Bei eigenmächtigem Eingriff erlöschen alle Haftungs- und Gewähr leistungsansprüche. Ihr Gerät im Überblick Modelle „Alinga Isola” Netzkabel Stahlseil Deckenblende Haubenkörper mit... -
Seite 5: Bedienung Der Haube (Touchcontrol)
Bedienung der Haube (Touch-Control) Welche der 3 Leistungsstufen soll gewählt werden? Die Leistung des Gerätes soll den anfallenden Koch- und Bratendünsten angepasst werden, d.h. bei geringem Leistungsanzeige Dunst sollte eine geringe bzw. bei starkem Dunst eine höhere Leistungsstufe gewählt werden: Für den Dauerbetrieb stehen 3 Normalstufen zur Leistung erhöhen Verfügung ("1"... -
Seite 6: Elektronische Steuerung
Bedienung der Haube (Touch-Control) Elektronische Steuerung Beleuchtung ein-/ ausschalten Im Standby-Betrieb ist die Beleuchtung des Bedienfeldes ausgeschaltet. Die Schaltfläche "Gebläse ein / aus" ist Die Beleuchtung wird durch Berühren dieser Schaltfläche durch einen Kreis zu erkennen. Die anderen Schaltflä- ein- bzw. ausgeschaltet. chen werden erst nach Inbetriebnahme des Gerätes sichtbar. -
Seite 7: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Reinigung der Haube ACHTUNG: • Netzstecker ziehen bzw. die Sicherung ausschalten! Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netz- • Die Dunstabzugshaube darf nicht mit einem Dampf- stecker zu ziehen bzw. die Sicher- reiniger gereinigt werden! ung auszuschalten oder herauszu- • Unsachgemäße Reinigung von Edelstahl-Oberflächen schrauben! führt zu Farbveränderungen und Beschädigungen der Wartungsintervalle Oberflächen! Außenflächen der Dunstabzugshaube sollten mit einem... -
Seite 8: Metallfettfilter Reinigen
Metallfettfilter reinigen Netzstecker ziehen bzw. die Sicherung ausschalten! Reinigung Abnehmen des Metallfettfilters • Metallfettfilter in heißem Spülwasser gut einweichen, Abdeckung der Randabsaugung aufklappen (1), Griff- dann mit einer weichen Bürste reinigen und anschlie- leiste des Metallfettfilters nach unten drücken (2), ßend mit heißem Wasser gut ab brausen. Metallfettfilter herausklappen und schräg nach unten Eventuell den Vorgang wiederholen. -
Seite 9: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen Filtertyp KSC 700 Hinweis • Netzstecker ziehen bzw. Sicherung ausschalten! Bei Umluftbetrieb sollte die Dunstabzugshaube • Die beiden Aktivkohlefilter sind links und rechts am nach Beendigung des Kochvorganges zum Nach- Gebläsemotor aufgesetzt und werden nach Entfernen trocknen des Kohlefilters für etwa 10 bis 15 Minuten der Abdeckung der Randabsaugung und des Metall- eingeschaltet werden. -
Seite 10: Led-Leuchtmittel Austauschen
LED-Leuchtmittel austauschen Abb. 5a Durch die Verwendung von LED-Strahlern als Arbeitsplatzbeleuchtung wird ein Austausch von defekten Leuchtmitteln höchst unwahrscheinlich. Lebensdauer, Zuverlässigkeit und Energieeffizienz lie- gen um Größenordnungen über jedem herkömmlichen Leuchtmittel, sei es Halogen, Leuchtstoffröhre o.ä. Sollte es doch einmal zu einem Ausfall der Leuchtmittel kommen, bitte wie folgt vorgehen: ACHTUNG: Vor sämtlichen Wartungs- und... -
Seite 11: Gerätesicherung Austauschen
Gerätesicherung austauschen Abb. 6b Sollte es durch einen äußeren Einfluss zu einem Kurzschluss innerhalb des Gerätes kommen, wird die in der Elektronikbox befindliche Schmelzsicherung anspre- chen und muss ausgetauscht werden. Achtung! In den meisten Fällen hat das Ansprechen der Schmelzsicherung eine Ursache, die mit dem Austausch der Sicherung nicht behoben wird. -
Seite 12: Kundendienst
Wichtige Hinweise Kundendienst • Aus Sicherheitsgründen muss der Abstand zwischen Sollte am Gerät ein technischer Mangel auftreten, setzen Haubenunterseite und Kochfläche bei Elektrokoch- Sie sich bitte mit dem ORANIER-Kundendienst in Ver- stellen mindestens 65 cm und bei Gaskochstellen bindung: mindestens 75 cm betragen. Für Deutschland: • Vor dem elektrischen Anschluss ist zu prüfen, ob... -
Seite 13: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 9 1 - Netzkabel mit transparenter Isolation 2 - Stahlseile 3 - Deckenblende 4 - Haubenkörper mit Motorblock 5 - Bedieneinheit 8 - IR-Fernbedienung 10 - Stahlseil-Montageplatte 11 - Netzanschluss-Dose 12 - Dübel 8 x 60 mm 13 - Schraube 4 x 50 mm 14 - Schraube 3,9 x 10 mm 15 - Umluftöffnung... -
Seite 14: Montage Des Umluftverteilers
Montage Die Montage der Alinga Isola wird in 1. Montage des Umluftverteilers in 5 Schritten durchgeführt: der Umluftöffnung Der Umluftverteiler lenkt die Luft oberhalb der Umluft- 1. Montage des Umluftverteilers öffnung zu den Seiten um. 2. Deckenmontage Die Dunstabzugshaube kann auch ohne den Umluft- verteiler betrieben werden. -
Seite 15: Deckenmontage
2. Deckenmontage Die Deckenmontage muss Bauliche Voraussetzungen: Die Decke, an der die von 2 Personen durchgeführt Haube befestigt werden soll, muss unbedingt ausrei- werden! chend stabil und für die Montage geeignet sein. 12 12 Abb. 11 13 13 Abb. 12 1) Beachten Sie bei der Auswahl des Montageortes die erforderlichen Mindestabstände, diese sind in jedem Fall einzuhalten. -
Seite 16: Stahlseile Am Haubenkörper Einhängen
5) Netzkabel durch die Öffnung für das Netzkabel führen Abb. 13 (Abb. 13). Noch nicht anschließen! 6) Beide Stahlseil-Montageplatten (11) mit je zwei Schrauben 4 x 50 mm (13) in den Dübeln 8 x 60 mm (12) befestigen (Abb. 11). 7) Stahlseile (2) durch Deckenblenden (3) führen und De- ckenblenden (3) mit jeweils 2 Schrauben 3,9 x 10 (14) an den Drahtseil-Montageplatten (10) befestigen (Abb. -
Seite 17: Umluftfilter Und Metallfettfilter Einsetzen
5. Netzanschluss herstellen 4. Umluftfilter und Metallfettfilter einsetzen Rechte Deckenblende (3) lösen und Netzkabel (1) durch die Öffnung (mit Kantenschutz) führen. Abdeckung Randabsaugung (9) öffnen. Das Netzkabel von der Haube ausgehend ist durch- Die beiden Aktivkohlefilter werden links und rechts am sichtig, die einzelnen Adern haben aber einen Gebläsemotor aufgesetzt. -
Seite 18: Hinweise Zur Verringerung Der Umwelteinflüsse
Hinweise zur Verringerung der Um- Technische Daten welteinflüsse (z.B. Energieverbauch): Spannung: 230 V ~ • Benutzen Sie die Dunstabzugshaube in geeigneter Leistungsstufe. Frequenz: 50 Hz • Schalten Sie den Motor der Dunstabzugshaube rechtzeitig auf eine kleinere Stufe, wenn sich der Motorleistung: 275 W Wrasen verringert. -
Seite 19: Produktdatenblatt Nach Eu-Verordnung 65/2014 Und 66/2014
Produktdatenblatt nach EU-Verord- nungen 65/2014 und 66/2014 Alinga Isola 90 M Alinga Isola 90 G Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten: 8618 22 / 8618 13 Jährlicher Energieverbrauch [ kWh/Jahr ] 63,3 hood Energie-Effizienzklasse [ - ] Lüfter-Effizienzwert... -
Seite 20: Abmessungen
Abmessungen Abb. 17 Abmessungen Modelle "Alinga Isola“... -
Seite 21: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet. Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit... -
Seite 23: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. - Seite 24 8618 13 · 8618 22 · 1028 V12...
