Abbildung 34: Bildschirm „Jog-Modus - Hologic Affirm Bedienungsanleitung

Bedienungsanleitung für das Affirm-Biopsiesystem für Bauchlage
Kapitel 6: Benutzerschnittstelle–Biopsiesteuermodul
Bildschirm „Jog-Modus"
Mit dem Bildschirm Jog-Modus kann der Benutzer die Zielkoordinaten des
Biopsieführungsmoduls manuell umgehen. Mit den Pfeil-Schaltflächen auf dem
Bildschirm Jog-Modus können Sie den Jog-Wert der einzelnen Koordinaten ändern.
Seite 64

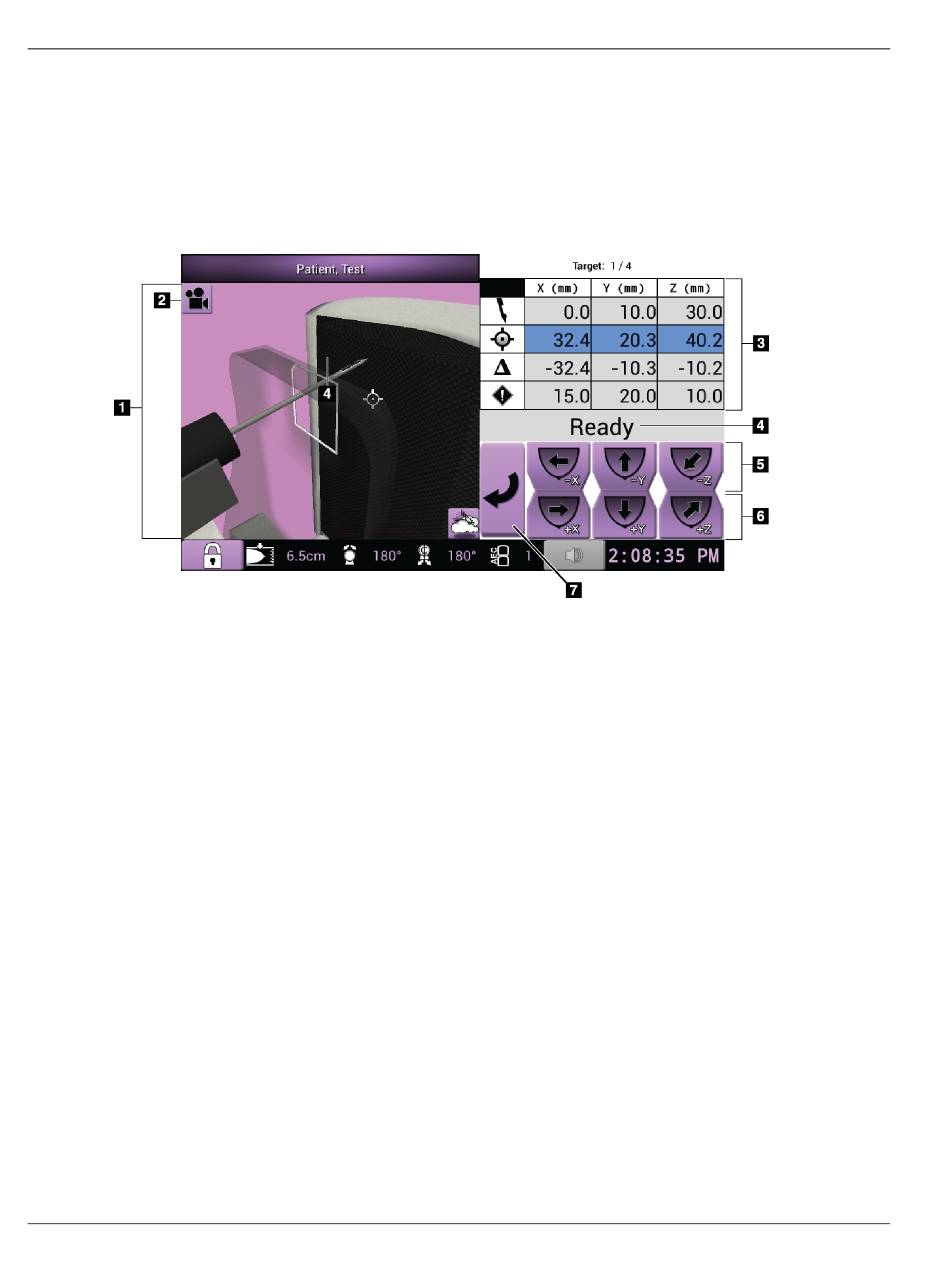

Abbildung 34: Bildschirm „Jog-Modus"
Legende für Abbildungen
1. 3-D Navigation-Viewer
2. Schaltfläche „Projektion ändern"
3. Zielinformation
4. Systemstatus
5. Jog-Wert der X-, Y- und Z-Achse in Richtung negativ ändern
6. Jog-Wert der X-, Y- und Z-Achse in Richtung positiv ändern
7. Vorherigen Bildschirm aufrufen
MAN-06080-802 Revision 001
