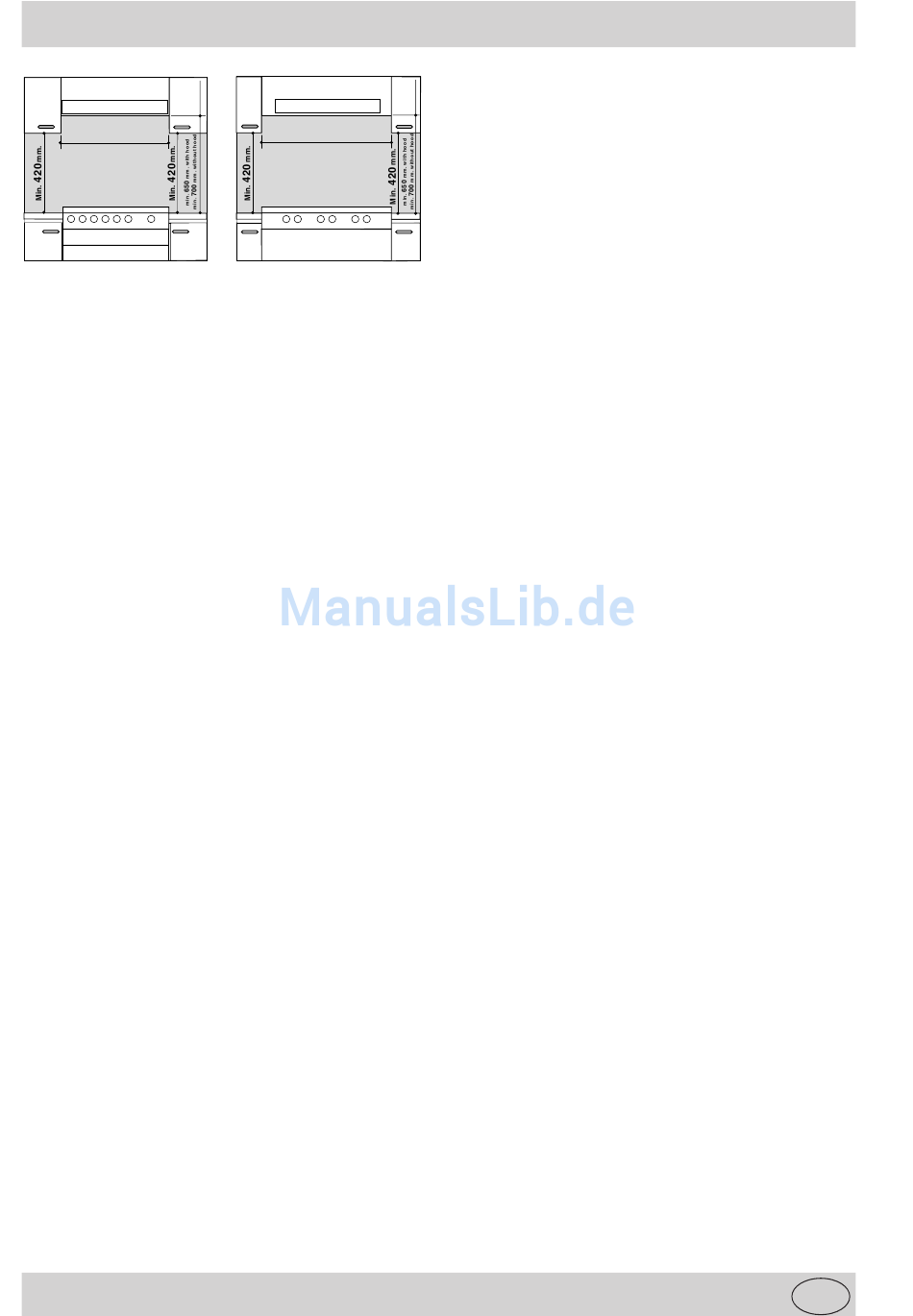

HOOD
600
Min.
mm.
Fig. C
Ligação ao gás
A ligação do aparelho à tubagem ou à botija do gás deve-
rá efectuar-se conforme prescrito pelas Normas Nacionais
em vigor, somente após ter controlado que o mesmo es-
teja regulado para o tipo de gás com o qual será alimenta-
do. Em caso contrário, efectuar as operações indicadas
no parágrafo "Adaptação a diferentes tipos de gás". Em
alguns modelos, a alimentação do gás poderá ser indife-
rentemente pela direita ou pela esquerda, dependendo do
caso; para mudar a ligação, é necessário trocar o porta
borracha com a tampa de fecho e substituir a guarnição
de vedação (fornecida com o aparelho). Em caso de ali-
mentação com gás líquido de botija, utilizar reguladores
de pressão em conformidade com as Normas Nacionais
em vigor.
Importante: para garantir um funcionamento seguro, uma
utilização de energia apropriada e maior duração da apa-
relhagem, assegurar-se que a pressão de alimentação res-
peite os valores indicados na tabela 1 "Características
dos queimadores e dos bicos".
Ligação com tubo flexível
Efectuar a ligação mediante um tubo flexível para gás que
corresponda às características indicadas pelas Normas
Nacionais em vigor. O diâmetro interno do tubo a ser utili-
zado deve ser:
- 8 mm. para alimentação com gás líquido;
- 13 mm para alimentação com gás metano.
Em particular, ao instalar estes tubos flexíveis devem ser
respeitadas as seguintes prescrições:
•
O tubo flexível, ao longo do seu trajecto, não deve es-
tar em contacto em ponto algum, com partes que es-
tejam a temperaturas superiores a 50°C;
•
Terá um comprimento menor do que 1.500 mm.;
•
Não estará sujeito a qualquer esforço de tracção e de
torção, para mais, não deve haver curvas excessiva-
mente estreitas nem apertos;
•
Não encostar em corpos cortantes, arestas agudas nem
em peças móveis, nem ser esmagado;
•
Deve ser fácil de inspeccionar ao longo de todo o pró-
prio percurso, a fim de poder-se controlar o estado de
conservação do mesmo;
Assegurar-se de que o tubo esteja bem calçado nas duas
extremidades e fixe-o mediante braçadeiras conforme as
Normas Nacionais em vigor. Em caso não possam ser
respeitadas estas condições será necessário recorrer aos
tubos metálicos flexíveis conforme as Normas Nacionais
em vigor.
Se o fogão for instalado conforme as condições da classe
Instruções para a instalação
HOOD
900
Min.
mm.
Fig. D
3
2 subclasse 1, seria oportuno ligar-se à rede do gás so-
mente através do tubo metálico flexível conforme a Nor-
ma em vigor.
Ligação com tubo flexível de aço inoxidável com parede
contínua com rosca
Eliminar a braçadeira presente no aparelho. A junta de
entrada de gás no aparelho tem rosca de 1/2 gás macho
cilíndrica. Utilizar exclusivamente tubos conformes as
Normas Nacionais em vigor. A instalação destes tubos
deve ser efectuada em modo que o seu comprimento, em
condições de máxima extensão, seja inferior a 2000 mm.
Controle da vedação
Importante: ao terminar a instalação controlar a vedação
de todas as juntas utilizando uma solução de sabão e
nunca uma chama.
Quando a ligação estiver terminada, assegure-se de que
o tubo metálico flexível não entre em contacto com as
partes móveis ou fique amassado.
Ligação do cabo de alimentação à rede
Monte uma ficha normalizada no cabo, apropriada à carga
indicada na placa de características. Em caso de ligação
directa à rede, é preciso interpor entre o aparelho e a rede
um interruptor omnipolar com abertura mínima entre os
contactos de 3 mm., dimensionado à carga e de acordo
com as normas em vigor (o fio de terra não deve ser inter-
rompido pelo interruptor). O cabo de alimentação deve estar
posicionado de modo que não chegue, em nenhum ponto,
a uma temperatura superior de 50°C à ambiente. Antes de
efectuar a ligação, certifique-se que:
•
a válvula limitadora e a instalação doméstica possam
suportar a carga da aparelhagem (ver placa de carac-
terísticas);
•
a instalação de alimentação seja equipada com uma
eficiente ligação à terra em conformidade com as nor-
mas e as orientações das leis;
•
seja fácil o acesso à ficha eléctrica ou ao interruptor
omnipolar depois de ter instalado o plano.
N.B.: não utilize reduções, adaptadores nem derivações
porque poderão causar superaquecimentos ou queimadu-
ras.
Adaptação do plano aos diferentes tipos de gás
Para adaptar o fogão a um tipo de gás diferente daquele
para o qual tinha sido preparado (indicado nas etiquetas
presas na parte de trás do aparelho e na embalagem), é
necessário efectuar as seguintes operações:
a) substituir a braçadeira já montada com a que está den-
tro da confecção "acessórios do fogão".
Atenção: a braçadeira para gás líquido está marcado o
número 8, naquela para gás metano o número 13. Empre-
gue sempre uma nova guarnição de vedação.
b) Substituição dos bicos dos queimadores do plano:
•
tirar as grelhas e extrair os queimadores dos seus lu-
gares;
•
desparafusar os bicos utilizando uma chave a tubo de
7 mm, e substituí-los com aqueles apropriados para o
novo tipo de gás (ver tabela 1 "Características dos
queimadores e dos bicos").
PT
