B. Braun Infusomat Space Servicehandbuch Seite 76

3
Demontage / Montage
1
8 7 6

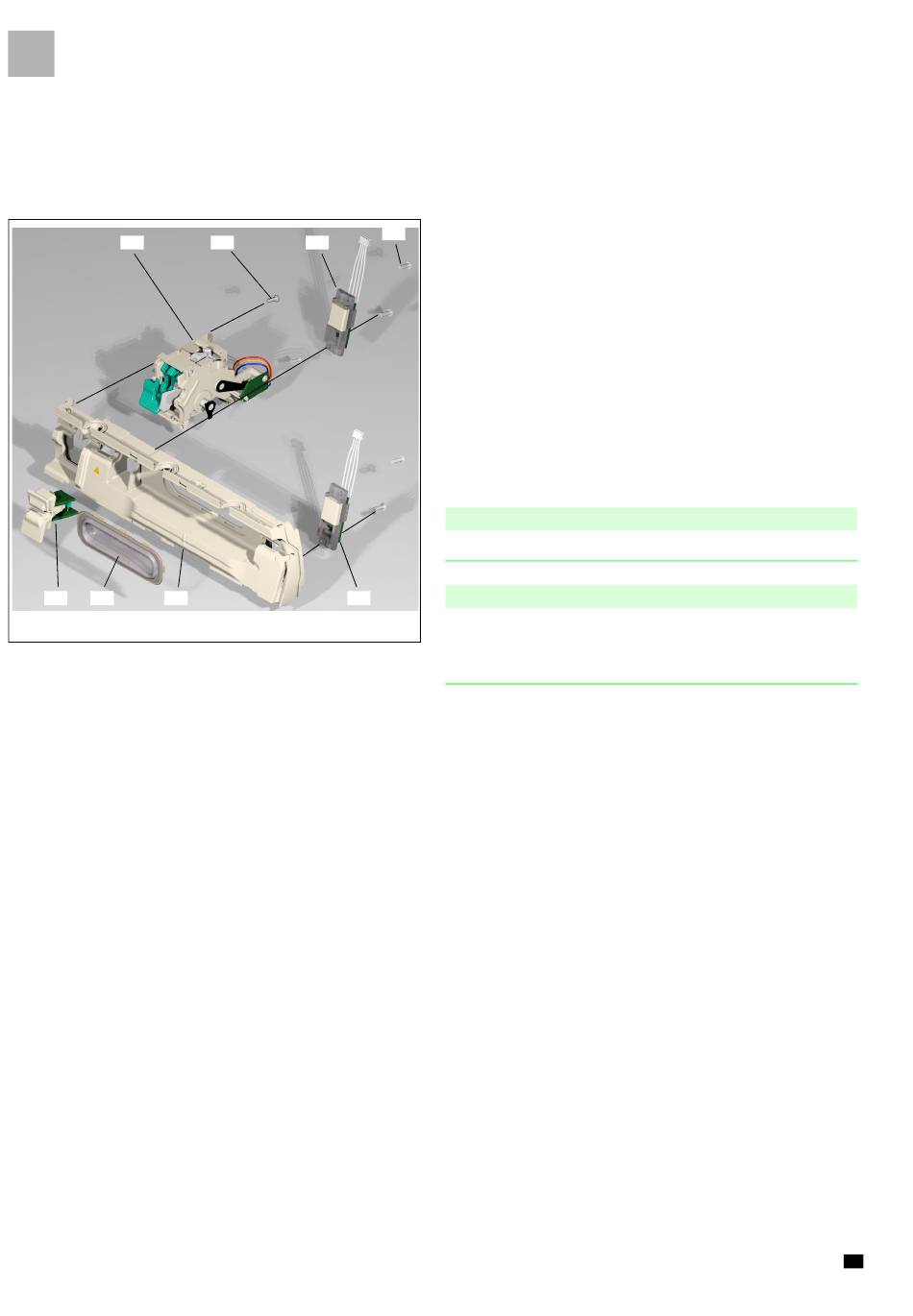

Abb.: 3 - 28
Legende zu Abb. 3 - 28:
Pos. Bezeichnung
1 Sicherheitsklemme
2 Schraube DELTA PT 22x8 WN 5451 TORX plus 6IP
3 Drucksensor Down-Stream
4 Schraube DELTA PT 25x7 WN 5451 TORX plus 8IP
5 Drucksensor Up-Stream
6 Frontblende
7 Membran
8 Luftsensor
3 - 30
4
2 3
5
Demontage
1. Die Membran aus der Gehäusefront herausdrücken.
2. Zwei Schrauben herausdrehen und den Drucksensor Up-
Stream von der Gehäusefront herausnehmen.
3. Zwei Schrauben herausdrehen und den Drucksensor Down-
Stream von der Gehäusefront herausnehmen.
4. Zwei Nasen des Luftsensors vorsichtig entriegeln und den
Luftsensor aus der Gehäusefront herausnehmen.
5. Sicherheitsklemme über den Betätigungshebel öffnen und
einrasten.
6. Zwei Schrauben herausdrehen und die Sicherheitsklemme
aus der Gehäusefront herausnehmen.
Hinweis
Die Sicherheitsklemme darf nicht weiter zerlegt werden.
Hinweis
Beim Ausbau der Sicherheitsklemme ist auf den Blindschieber
ISPS zu achten. Dieser verschließt eine Öffnung des Gehäuses
links neben der Sicherheitsklemme.
Infusomat® Space 6.0 DE
