MICRO-EPSILON wireSENSOR WPS Serie Montageanleitung

Weitere Informationen zum Sensor können Sie in der Betriebsanleitung nach-
lesen. Diese finden Sie Online unter:
www.micro-epsilon.de/download/manuals/man--wireSENSOR-WPS--de.pdf
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Str. 15
94496 Ortenburg / Deutschland
Tel. +49 8542 / 168-0 / Fax +49 8542 / 168-90
e-mail info@micro-epsilon.de
www.micro-epsilon.de
Your local contact: www.micro-epsilon.com/contact/worldwide/
X9770099-D042121HDR

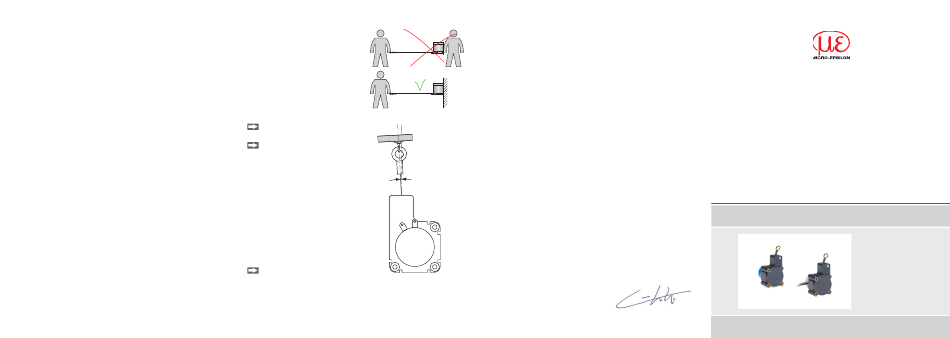

Seilführung und -befestigung
Muss für die Seilführung bzw. das Befes-
tigen am Messobjekt das Messseil aus
dem Sensor herausgezogen werden,
- darf dabei der Sensor nicht durch
eine zweite Person gehalten werden,
- darf das Messseil nicht über den
angegebenen Messbereich heraus-
gezogen werden,
- ist das Umfeld des Sensors gegen
Schnappen des Messseils zu schüt-
zen.
Befestigen Sie das Messseil am
Seilaustritt 0 °
Messobjekt mit Hilfe einer Ringöse.
±3 ° Toleranz
Führen Sie das Messseil senkrecht
aus dem Sensorgehäuse.
Ein Schrägzug ist nur bis maximal
3 Grad zulässig. max. 3 °
Wenn Sie das Messseil an der Einfüh-
rungsbohrung oder an anderen Objek-
ten schleifen, führt dies zur Beschädi-
gung und/oder zum Riss des Messseils.
i
Kann das Messseil nicht senk-
recht aus dem Gehäuse geführt
werden, ist der Einsatz einer Um-
lenkrolle zwingend erforderlich,
siehe auch Anhang Optionales
Zubehör in der Betriebsanleitung.
Führen Sie das Messseil in einem
geschützten Bereich, damit es
Befestigung und maximaler
nicht hängen bleiben oder ander-
Schrägzug des Messseils
weitig beschädigt werden kann.
Einbauerklärung
Einbauerklärung nach der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B
Hersteller und bevollmächtigte Person für die Zusammenstellung der relevanten
technischen Unterlagen
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Straße 15, 94496 Ortenburg / Deutschland
erklärt hiermit, dass die nachfolgend bezeichnete Maschine auf Grund ihrer Konzi-
pierung und Bauart sowie in der von ihr in Verkehr gebrachten Ausführung - soweit
es vom Lieferumfang möglich ist - den einschlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-Maschinenrichtlinie einschließlich deren
zum Zeitpunkt dieser Erklärung gültigen Änderungen entspricht.
Bauart der Maschine: Seilzugsensor
(Mechaniken und Modelle mit Ausgangsart Potentiometer)
Typenbezeichnung: WDS-xxx, WPS-xxx
Folgende grundlegende Sicherheits- und Gesundheitsschutzanforderungen nach
Anhang I der o.a. Richtlinie, sind angewandt und eingehalten:
- Nr. 1.1.2. Grundsätze für die Integration der Sicherheit
- Nr. 1.7.3. Kennzeichnung der Maschinen
- Nr. 1.7.4. Betriebsanleitung
Weiterhin wird die Übereinstimmung mit folgenden Richtlinien und Normen ein-
schließlich deren zum Zeitpunkt dieser Erklärung gültigen Änderungen erklärt:
- Richtlinie 2006/42/EG (Maschine)
ƒ EN ISO 13857:2019 Sicherheit von Maschinen - Sicherheitsabstände gegen
das Erreichen von Gefährdungsbereichen mit den oberen und unteren Glied-
maßen
ƒ EN 60204-1:2018 Sicherheit von Maschinen - Elektrische Ausrüstung von
Maschinen - Teil 1: Allgemeine Anforderungen
- Richtlinie 2011/65/EU (RoHS)
ƒ EN IEC 63000:2018 Technische Dokumentation zur Bewertung von Elektro-
und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe
Ferner erklären wir, dass die speziellen technischen Unterlagen für diese unvollstän-
dige Maschine nach Anhang VII Teil B erstellt wurden, und verpflichten uns, diese
auf Verlangen den Marktaufsichtsbehörden zu übermitteln.
Die Inbetriebnahme dieser unvollständigen Maschinen wird so lange untersagt,
bis die unvollständige(n) Maschine(n) in eine Maschine eingebaut wurde, die den
Bestimmungen der EG-Maschinenrichtlinie entspricht und für die eine EU-Konformi-
tätserklärung gemäß Anhang II A vorliegt.
Ortenburg, den 01. Juli 2021 Dipl.-Ing.(FH) Eduard Huber, MBA
Leiter Qualitätsmanagement
Montageanleitung
wireSENSOR
Serie WPS
WPS MK30
