Nutzung der Maschine

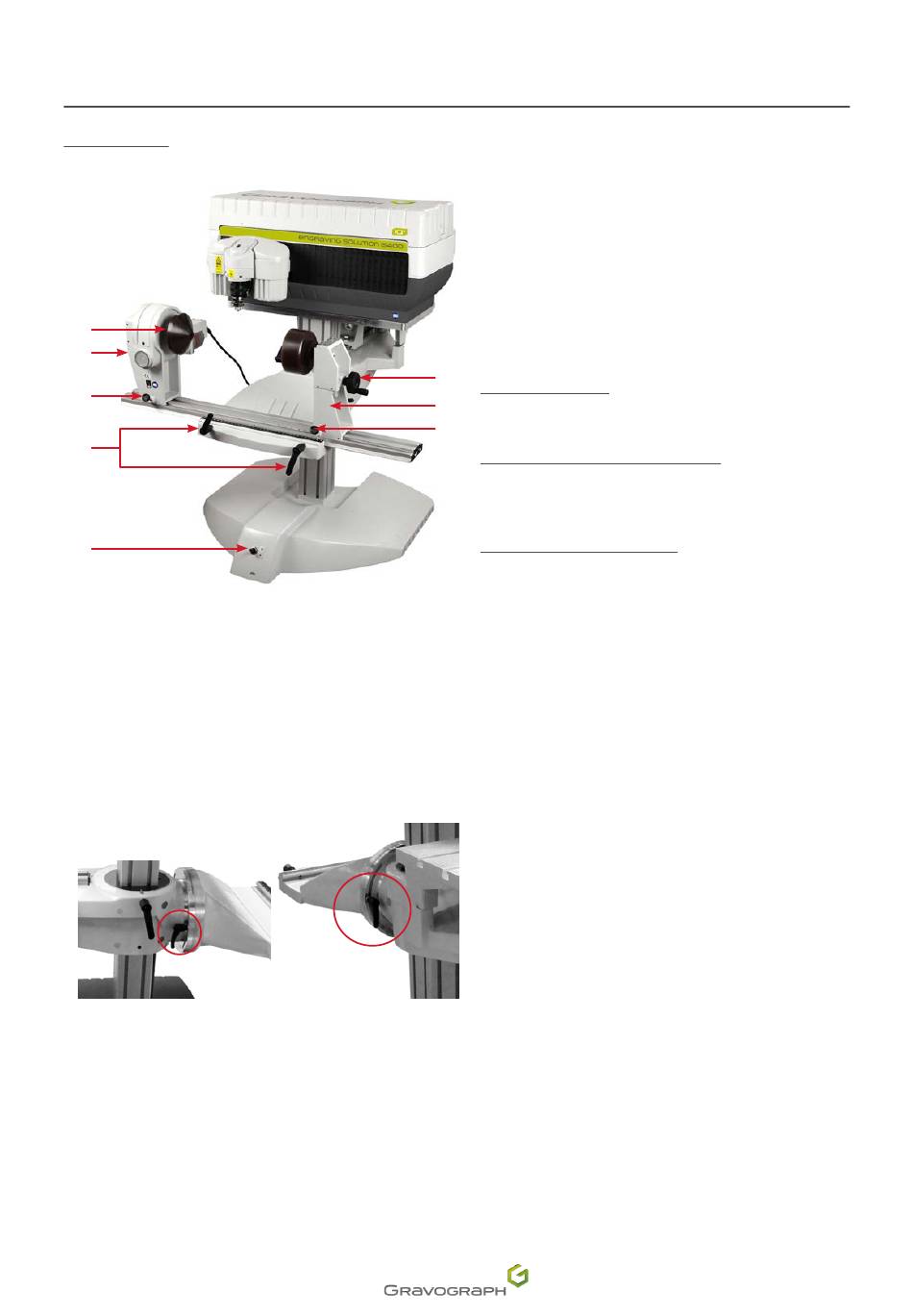

Abrollmodus
1
2
3
4
5
Klemmring
1.
2. Halterung des Spannfutters
3. Verriegelung(en) (Halterung des Spannfutters)
Hebel
4.
5. Vertikale Position
6. Feststellhebel
Halterung des Bohrspindelhalters
7.
8. Verriegelung(en) (Halterung des Bohrspindelhalters)
• Die Spindel der Maschine darf die Spannbacken und den Spannfutter nicht berühren.
• Falls erforderlich können Sie den zu gravierenden Gegenstand so neigen, daß die Schräge der
Gravierfläche senkrecht zur Achse der Spindelbewegung steht.
• Wenn das Objekt eine unregelmäßige Neigung hat, drehen Sie es, damit die Rechtwinkligkeit
eingehalten wird, um eine gute Qualität der Gravur zu erhalten.
Positionierung eines einfachen Zylinders: Im Handbuch dieser Option nachlesen.
M_IS400 series_DE_B
• Öffnen und Schließen der Backen:
Öffnen oder schließen Sie die Klemmbacken des
Spannfutters mithilfe des Klemmrings.
• Zum Ums
chalten auf vertikale Bewegung:
Drücken Sie den
Aufwärtsbewegung,
Abwärtsbewegung und in die Mitte, um die Bewegung
zu stoppen.
• Horizontale Bewegung:
6
Abrollvorrichtung:
7
Den (die) Hebel lösen.
Die Rundgravurvorrichtung(en)
8
bewegen.
Halterung des Bohrspindelhalters:
Die Verriegelung(en) lösen.
Die Bohrspindelhalterung entlang der Schiene gleiten
lassen.
Blockieren Sie sie mithilfe des Feststellhebels.
Halterung des Spannfutters:
Die Verriegelung(en) lösen.
Schieben Sie die Halterung des Spannfutters entlang
der Schiene.
Blockieren Sie sie mithilfe des Feststellhebels.
Neigung:
Den (die) Hebel lösen.
Die Rundgravurvorrichtung je nach gewünschtem
Winkel neigen und festziehen.
Knopf nach oben für
nach unten für
mit der Schiene
eine
eine
