3 Bestemmelsesmæssig anvendelse
Dette produkt er udelukkende beregnet til privat brug og det dertil beregnede formål. Dette produkt er ikke beregnet til
erhvervsmæssig brug. Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion« eller »Sikkerhedsanvisnin-
ger«, er ikke tilladt. Dette produkt må kun anvendes indendørs i tørre rum. Hvis disse bestemmelser og sikkerhedsanvis-
ninger ikke følges eller overholdes, kan det medføre alvorlige ulykker, person- og tingsskader.
IPX0: Dette produkt er ikke beskyttet mod vand.
4

Forberedelse

1. Kontrollér, at du har modtaget alle dele, og at de er intakte.
2. Sammenlign de tekniske data for produktet og lysnettet.
De tekniske data skal være identiske."
5

Montering

DA
53

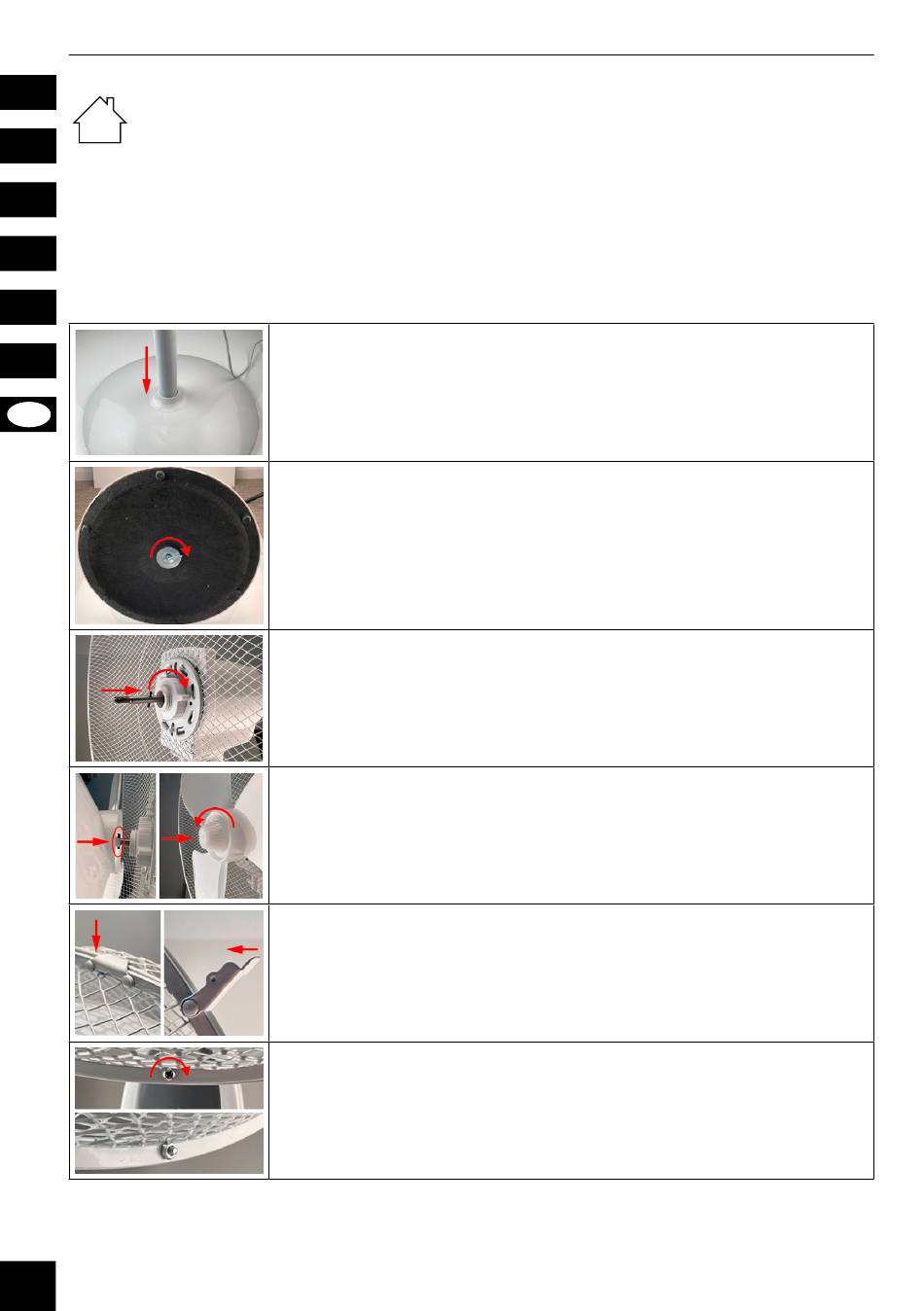

1. Sæt stativet (5) i soklen (1).
2. Placer stativet og soklen på siden, så du kan se undersiden af soklen.
FORSIGTIG! Soklen er tung!
• Sørg for, at der ikke sidder fingre eller lemmer fastklemt under soklen!
3. Placer skiven (7) over hullet i midten af soklen.
4. Sæt sokkelskruen (6) med gevindskruen ind gennem skiven.
5. Spænd sokkelskruen med uret.
Stativet og soklen er nu solidt forbundet med hinanden.
6. Sæt stativet og soklen på plads igen.
7. Skub det bageste beskyttelsesgitter (2) på akslen på motorblokken (5).
Sørg for, at hullet i kanten af det bageste beskyttelsesgitter er i bunden.
8. Skub fastgørelsesmøtrikken (8) på akslen på motorblokken.
9. Spænd fastgørelsesmøtrikken med uret.
Det bageste beskyttelsesgitter er nu fastgjort.
10. Skub rotoren (4) på akslen på motorblokken.
Sørg for, at fordybningerne på bagsiden af rotoren ligger over stifterne på akslen på motoren.
11. Skub fastgørelsesskruen (9) på akslen på motorblokken.
12. Spænd fastgørelsesskruen mod uret.
Rotoren er nu fastgjort.
13. Hæng det forreste beskyttelsesgitter (3) på det bageste beskyttelsesgitter med krogen.
Sørg for, at hullet på kanten af det forreste beskyttelsesgitter vender mod hullet på kanten af
det bageste beskyttelsesgitter.
14. Skub de 4 låseclips, der hver er placeret på siden af det forreste beskyttelsesgitter, over ram-
mene på begge beskyttelsesgitre.
15. Skub Phillips-skruen (10) gennem hullerne i begge beskyttelsesgitre.
16. Fastgør Phillips-skruen med skruemøtrikken (11).
17. Spænd Phillips-skruen med uret.
Det forreste beskyttelsesgitter er nu fastgjort, og ventilatoren er klar til brug.
