Einführung
Herzlichen Glückwunsch
Spitzengerät der Luxusklasse. Dieses Gerät wird in zwei Versionen geliefert, einer
Deutschen Version (AE 6080) und einer Europa-Version (AE 6080 FM).
Das Gerät bietet Ihnen:
-
80 Kanäle FM / 4 Watt (Deutsche Version)
-
12 Kanäle AM / 1 Watt (Deutsche Version)
-
40 Kanäle FM / 4 Watt ( Europa-Version CEPT)
-
komfortable Bedienung über Tastenfeld mit vielen Erst- Zweit- und Drittfunktionen:
-
3 frei programmierbare Direktwahlspeicher
-
Kanalwahl über Drehknopf, UP/DOWN-Tasten am Mikrofon oder direkte numerische
Kanaleingabe über Tastatur wählbar
-
Direktwahl für Kanal 1 oder 80
-
Suchlauf (Scan)
-
Zweikanalüberwachung (Dual Watch)
-
Auto-Squelch (A.SQ)
-
Dimmer für Beleuchtung
-
Klangfilter für Empfang
-
Anrufmelder mit Klingelsignal
-
Multifunktions-LCD-Anzeige mit Kanal- und Frequenzanzeige
-
umschaltbares Modulations-/Powermeter
-
Batteriespannungs- und Uhrzeitanzeige (im ausgeschaltetem Zustand)
-
6-polige Mikrofonbuchse für beliebige Mikrofone, auch für Selektivruf etc.
-
8-polige Spezialbuchse für Packet Radio, FM-Selekt oder Selektivruf
-
Anschluß für externes S-Meter
-
Anschluß für externen Lautsprecher
-
Elektret-Verstärkermikrofon EM 200 SP mit serienmäßiger DTMF-Tastatur,
sowie Up/Down-Tasten umprogrammierbar für andere Funktionen
-
Ein-Aus-Schalter als PWR-Taste unabhängig vom Lautstärkeregler
-
getrennte Regler für Lautstärke, Squelch, MIC Gain, und RF Gain
-
Drehkanalschalter
-
Automatische Sendezeitbegrenzung auf 20 Minuten Dauersenden
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, besonders, wenn Sie die vielen
Softwarefunktionen, die Ihnen dieses Gerät bietet, nutzen wollen.
Bedienungsanleitung

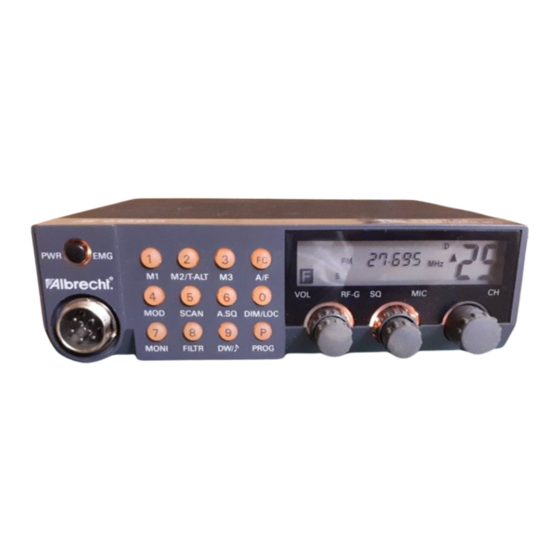

Albrecht CB-Funkgerät AE 6080
zu Ihrem neuen CB-Funkgerät AE 6080, dem neuen Albrecht
Werbung
Verwandte Anleitungen für Albrecht AE 6080
Inhaltszusammenfassung für Albrecht AE 6080
- Seite 1 Ihrem neuen CB-Funkgerät AE 6080, dem neuen Albrecht Spitzengerät der Luxusklasse. Dieses Gerät wird in zwei Versionen geliefert, einer Deutschen Version (AE 6080) und einer Europa-Version (AE 6080 FM). Das Gerät bietet Ihnen: 80 Kanäle FM / 4 Watt (Deutsche Version) 12 Kanäle AM / 1 Watt (Deutsche Version)
- Seite 2 ALBRECHT AE 6080 nur dann, wenn es die Verkehrssituation gestattet. Montage Sie können Ihr ALBRECHT AE 6080 entweder im Auto oder auch Zuhause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf, daß es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer geringeren Lebensdauer...
- Seite 3 Sie dann die durchgebrannte Sicherung gegen eine gleichartige (maximal 3 Ampere kann verwendet werden) Ersatzsicherung aus. Reparieren Sie bitte niemals eine durchgebrannte Sicherung mit Silberpapier oder Alufolie! Bei mehrmals durchbrennender Sicherung geben Sie Ihr Funkgerät bitte zur Reparatur zu Ihrem Fachhändler oder direkt zur Servicestelle von Albrecht.
- Seite 4 ! Rechtliche Hinweise Ihr Albrecht AE 6080 ist in der Deutschen Version als CB-Funkgerät für 12 Kanäle AM und 80 Kanäle FM anmelde- und gebührenpflichtig. Sie müssen es beim Bundesamt für Post und Telekommunikation (BAPT) anmelden. Das BAPT ist in vielen größeren Städten mit einer Außenstelle vertreten.
- Seite 5 Genehmigungsunterlagen erhalten Sie vom BAPT auch eine entsprechende Karte, auf der Sie die Grenzen der Schutzabstände ersehen können. Für die Europa-Version AE 6080 FM gibt es keinerlei Einschränkungen. Dieses Gerät mit 40 Kanälen FM nach der Europanorm ETS 300 135 ist anmelde- und gebührenfrei und darf auch auf Reisen in die meisten europäischen Länder mitgenommen und betrieben werden.
- Seite 6 Kanal einstellen Es gibt mehrere Möglichkeiten, Kanäle zu wählen: Nach dem ersten Einschalten des Gerätes erscheint zunächst Kanal 9 zusammen mit der Frequenzanzeige 27.065 Mhz im Display. Vorzugskanäle 1 / 80 (Deutsche Version) Wenn Sie jetzt ein weiteres Mal auf die PWR/EMG-Taste drücken, erscheint als Vorzugskanal 1 (Anzeige blinkt).
- Seite 7 Anschlag zu drehen! Prinzip des Suchlaufs (Scan) Das AE 6080 bietet Ihnen einen schnellen Suchlauf aller Kanäle (von 1 bis 80 bzw. 40 bei der Europa-Version). Es werden dann die entsprechenden Kanäle nacheinander aufgerufen und auf ihre Aktivität überprüft. Wird auf dem Kanal ein Signal empfangen, das die mit Regler SQUELCH eingestellte Schwelle überschreitet, so bleibt der Suchlauf für ca.
- Seite 8 Kanalnummern. Die Umgekehrung der Scan-Richtung ist jederzeit möglich. Suchlauf stoppen Taste SCAN kurz drücken. Im Anzeigefeld erlischt SCAN, der Suchlauf ist gestoppt, das Gerät arbeitet auf dem zuletzt angezeigtem Kanal. Auch mit eiem kurzen Antippen der PTT-Taste am Mikrofon schalten Sie den Suchlauf aus und verbleiben auf dem aktuellen Kanal.
- Seite 9 Stellen für die Minuten. Abschleißend drücken Sie nochmals PROG- fertig. Komfortfunktionen: Erst- Zweit- und Drittfunktionen der Tastatur Soweit haben Sie die Erstfunktionen (= Werkseinstellung) der AE 6080 kennengelernt. Weitere Komfortfunktionen stehen Ihnen über die zweite und dritte Ebene der Tastatur zur Verfügung.
- Seite 10 Weitere Funktionen, dritte Funktionsebene Die dritte Ebene erreichen Sie , wenn Sie etwa 3 Sekunden auf PROG/P drücken, bis F blinkt. dann drücken Sie bitte, solange F noch blinkt, die gewünschte Taste mit der Drittfunktion: Anrufklingel Ihr Funkgerät gibt ein Klingelzeichen ab, ähnlich wie beim Telefon, sobald sich die Rauschsperre geöffnet hat: Aktivieren Sie diese Schaltung durch PROG/P (bis F blinkt), und dann M2/T-ALT.
- Seite 11 Notizfunktion M4 bei Empfang beliebige Nummer eingeben anschließend M4 eingeben Umprogrammieren von UP/DOWN Die beiden Tasten auf der Oberseite sind im Lieferzustand als UP/DOWN-Tasten für die Kanalwahl programmiert. Möchten Sie eine andere Funktion wählen, verfahren Sie bitte wie folgt: Funkgerät ausschalten gewünschte Mikrofontaste drücken und festhalten Funkgerät einschalten Mikrofontaste loslassen...
- Seite 12 Karrosserie verbunden ist. Hier besteht Kurzschlußgefahr! Externes S-Meter Ihr AE 6080 bietet auf der Rückseite mit der Buchse S-Meter die Möglichkeit, ein externes S-Meter zur Anzeige der relativen Signalstärke anzuschließen. Damit sind oft genauere Aussagen als über die Balkenanzeige möglich. Bitte erkundigen Sie sich bei Ihrem Fachhändler nach externen S- Metern.
- Seite 13 Technische Daten AE 6080 Beschaltung der Zubehörbuchse PIN 1 Empfänger-Stummschaltung für Selektivruf (Stabo-Standard) und AKE- Selekt PIN 2 NF-Ausgang über 1 kOhm, geregelt (für Packet Radio unter PC-COM- Software) PIN 3 + 12 Volt für alle Zusatzgeräte, geschaltet PIN 4...
