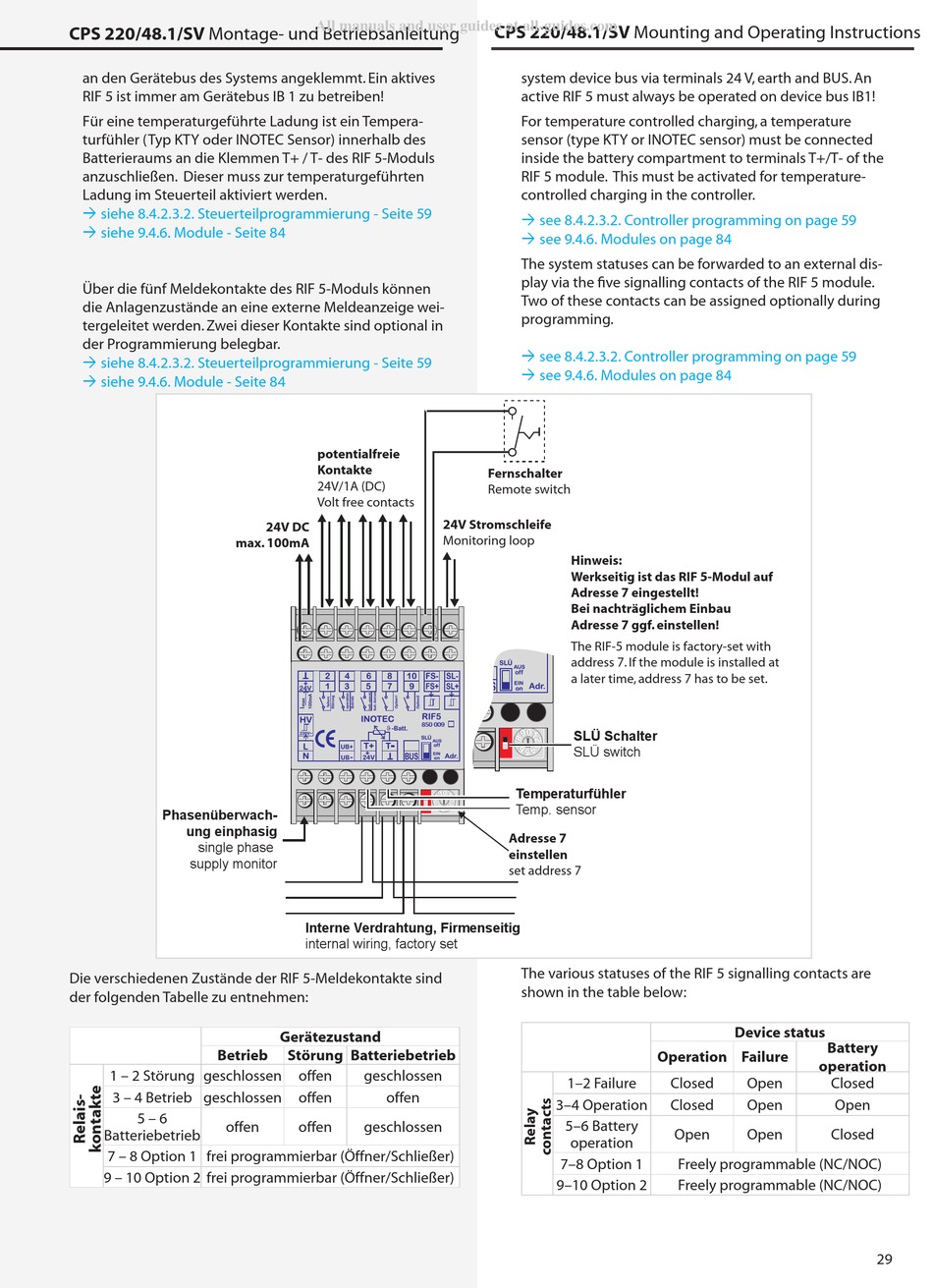

CPS 220/48.1/SV Montage- und Betriebsanleitung
an den Gerätebus des Systems angeklemmt. Ein aktives
RIF 5 ist immer am Gerätebus IB 1 zu betreiben!
Für eine temperaturgeführte Ladung ist ein Tempera-
turfühler (Typ KTY oder INOTEC Sensor) innerhalb des
Batterieraums an die Klemmen T+ / T- des RIF 5-Moduls
anzuschließen. Dieser muss zur temperaturgeführten
Ladung im Steuerteil aktiviert werden.
 siehe 8.4.2.3.2. Steuerteilprogrammierung - Seite 59
 siehe 9.4.6. Module - Seite 84
Über die fünf Meldekontakte des RIF 5-Moduls können
die Anlagenzustände an eine externe Meldeanzeige wei-
tergeleitet werden. Zwei dieser Kontakte sind optional in
der Programmierung belegbar.
 siehe 8.4.2.3.2. Steuerteilprogrammierung - Seite 59
 siehe 9.4.6. Module - Seite 84
max. 100mA
Phasenüberwach-
ung einphasig
single phase
supply monitor
Die verschiedenen Zustände der RIF 5-Meldekontakte sind
der folgenden Tabelle zu entnehmen:

Betrieb

1 – 2 Störung geschlossen
3 – 4 Betrieb geschlossen
5 – 6
offen
Batteriebetrieb
7 – 8 Option 1 frei programmierbar (Öffner/Schließer)
9 – 10 Option 2 frei programmierbar (Öffner/Schließer)
All manuals and user guides at all-guides.com
potentialfreie
Kontakte
24V/1A (DC)
Volt free contacts
24V DC
850 009
Interne Verdrahtung, Firmenseitig
internal wiring, factory set
Gerätezustand
Störung Batteriebetrieb
offen geschlossen
offen offen
offen geschlossen
CPS 220/48.1/SV Mounting and Operating Instructions
system device bus via terminals 24 V, earth and BUS. An
active RIF 5 must always be operated on device bus IB1!
For temperature controlled charging, a temperature
sensor (type KTY or INOTEC sensor) must be connected
inside the battery compartment to terminals T+/T- of the
RIF 5 module. This must be activated for temperature-
controlled charging in the controller.
 see 8.4.2.3.2. Controller programming on page 59
 see 9.4.6. Modules on page 84
The system statuses can be forwarded to an external dis-
play via the five signalling contacts of the RIF 5 module.
Two of these contacts can be assigned optionally during
programming.
 see 8.4.2.3.2. Controller programming on page 59
 see 9.4.6. Modules on page 84
Fernschalter
Remote switch
24V Stromschleife
Monitoring loop
Hinweis:
Werkseitig ist das RIF 5-Modul auf
Adresse 7 eingestellt!
Bei nachträglichem Einbau
Adresse 7 ggf. einstellen!
The RIF-5 module is factory-set with
address 7. If the module is installed at
a later time, address 7 has to be set.
SLÜ Schalter
SLÜ switch
Temperaturfühler
Temp. sensor
Adresse 7
einstellen
set address 7
The various statuses of the RIF 5 signalling contacts are
shown in the table below:
1–2 Failure
3–4 Operation
5–6 Battery
operation
7–8 Option 1
9–10 Option 2
Device status
Battery
Operation Failure
operation
Closed Open Closed
Closed Open
Open Open Closed
Freely programmable (NC/NOC)
Freely programmable (NC/NOC)
Open
