#19. Klíč 13-17
#20. L klíč
#21 Pružinový šroub

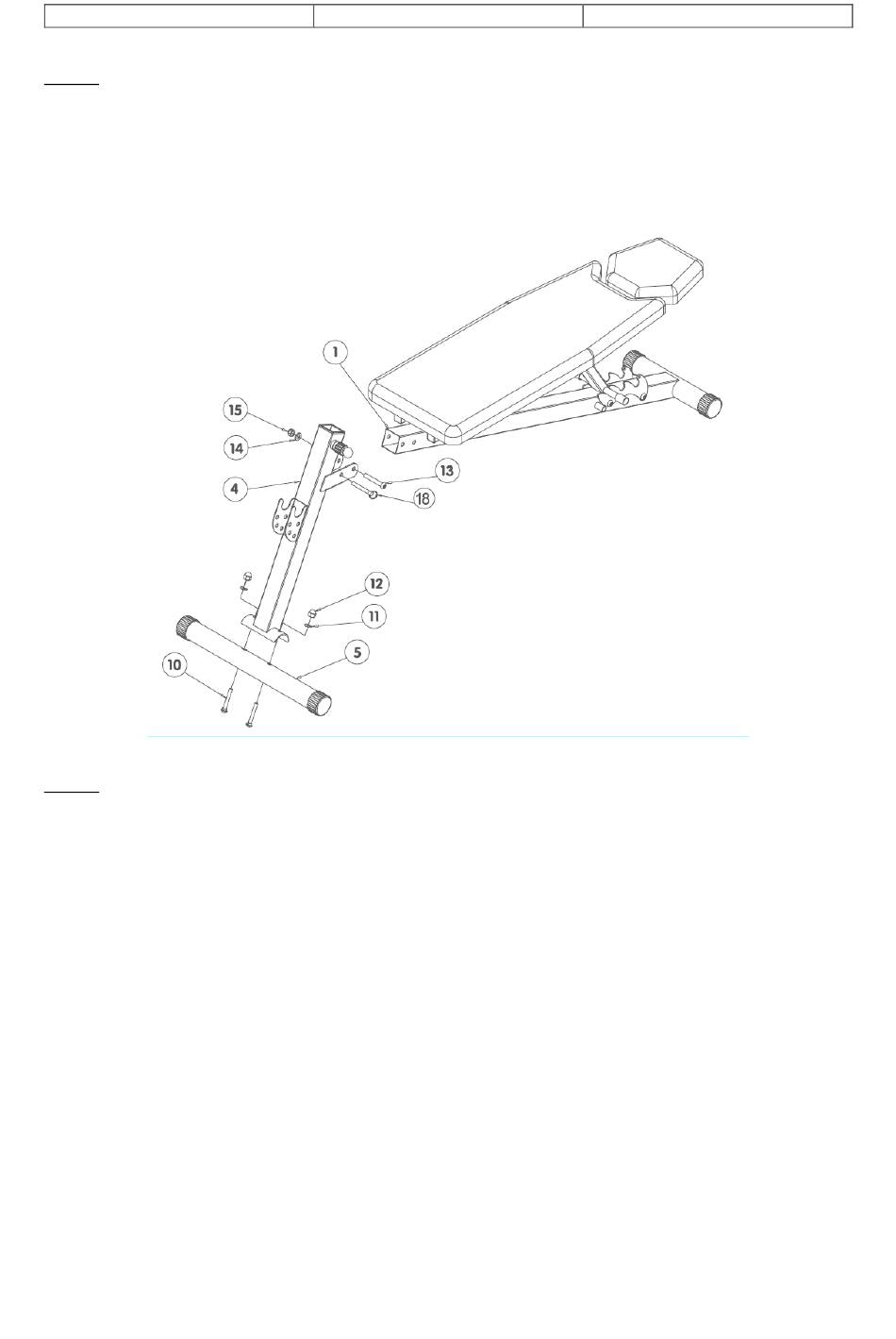

KROK 1
1) Vzpěru (4) spojte se stabilizátorem (5) pomocí 2 šroubů M8*60 (10), prohnutých podložek D8 (11) a
ozdobných matic M8 (12). Sotáhněte klíčem (19).
2) Hlavní rám (1) spojte se vzpěrou (4) pomocí 1 šroubu M10*65 (13), podložky D8 (14) a matice M10 (15).
Spojení dotáhněte L klíčem (20). Složenou konstrukci zvedněte a zajistětě čepem (18).
KROK 2
Zarážku nohou (6) spojte se vzpěrou (4) pomocí 1 šroubu M10*60 (16), podložky D8 (14) a matice M10 (15).
Spojení dotáhněte pomocí klíčů (19 a 20). Na zarážku nasuňte pěnové válce (7) a pro zajištění polohy použijte
čep (18).
