Verwandte Anleitungen für Harman Kardon guide+play GPS-410
Inhaltszusammenfassung für Harman Kardon guide+play GPS-410

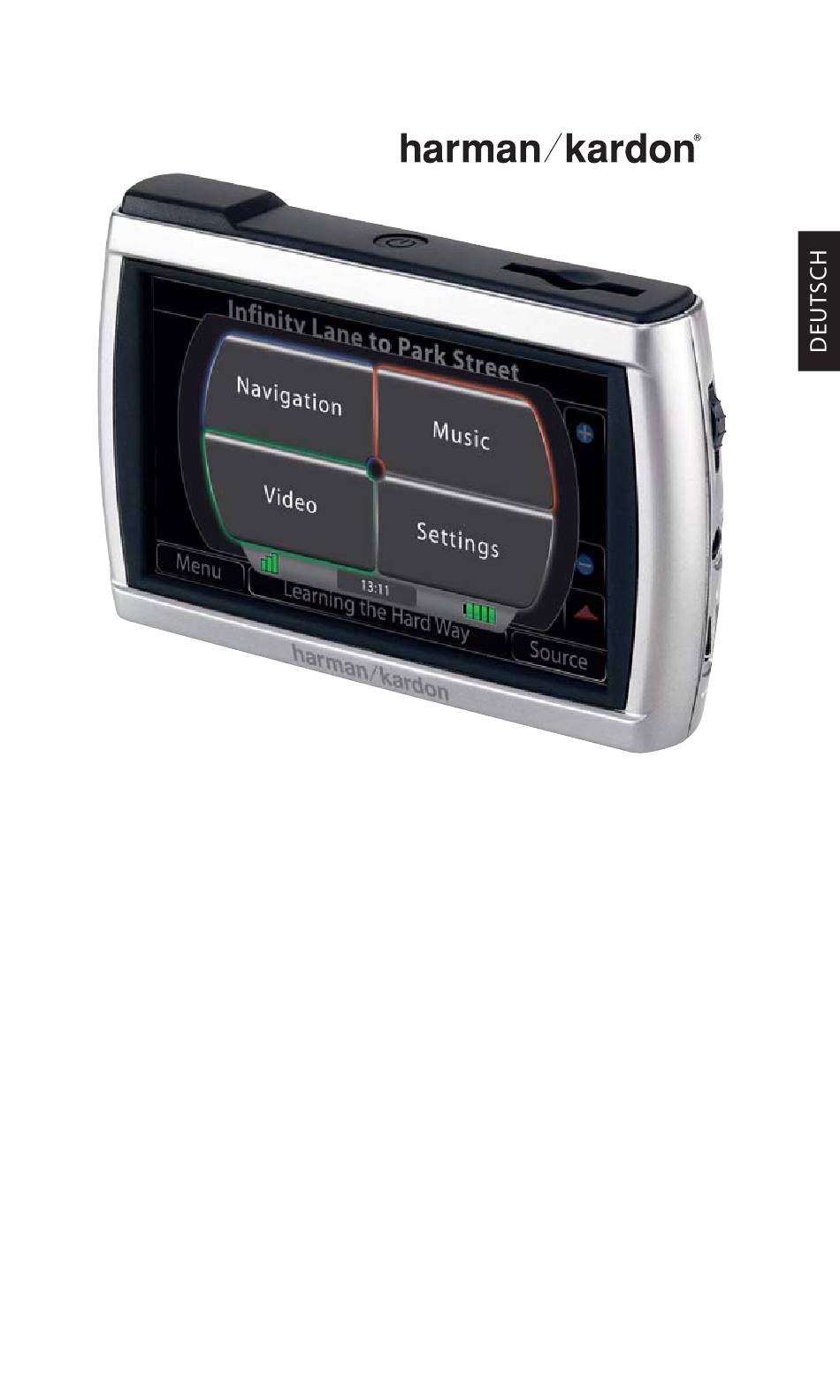

- Seite 1 ™ GPS-410/510 Portables Navigation- und Multimedia-System mit berührungsempfindlichem Display Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ........... . . 29 Hinweise zum Akku: Das Harman Kardon® GPS-410/510 verwendet einen Lithium-Polymer-Akku. Damit können Sie nicht nur länger ohne festen Stromanschluss arbeiten –... -
Seite 3: Einführung
Einführung Das GPS-410/510 ist ein leistungsstarkes Navigationssystem mit berührung - s empfindlichem Display und integriertem Audio/Video-Mediaplayer. Mit dem benutzerfreundlichen GPS-410/510 erreichen Sie fast jedes Reiseziel in Deutschland mit beeindruckender Präzision. Dabei spielt der eingebaute AV-Mediaplayer Ihre Lieblingsmusik – alternativ können Sie Videos mit einer Auflösung von 480 x 272 Bildpunkten genießen. -
Seite 4: Bedienelemente Und Leistungsmerkmale
Bedienelemente und Leistungsmerkmale Vorderseite RONT Berührungs- Touchscreen empfind- liches Display Rückseite Externe GPS-Antenne External GPS Antenna Lautsprecher Speaker Befestigungsschlitz Mounting Slot Oberseite SD -Kartenslot Ein-/ GPS- ON/OFF SD Card Ausschalttaste Antenne Antenna Button Slot Unterseite OTTOM Reset-Taste Reset Button Befestigungsschlitz Mounting Slot Linke Seite Rechte Seite... - Seite 5 Bedienelemente und Leistungsmerkmale Vorderseite: WQVGA LC-Display mit 480 x 272 Bildpunkten Auflösung. OUCHSCREEN Rückseite: LAUTSPRECHER: Der integrierte Lautsprecher gibt nicht nur die An weis - ungen des Navigationssystems wieder, sondern spielt auch Musik ab, die auf der SD-Speicherkarte gespeichert sind. BEFESTIGUNGSSCHLITZ: Hier können Sie die Halterung für den Einsatz im Fahrzeug einrasten lassen.
-
Seite 6: Bevor Sie Beginnen
Bevor Sie beginnen Laden Sie den eingebauten Akku vor dem ersten Betrieb mindestens 6 Stunden lang auf. 1. Stecken Sie das externe Netzteil in eine Steckdose. 2. Stecken Sie das eine Ende des mitgelieferten USB-Kabels ins Netzteil und das andere Ende in die Mini-USB-Buchse am GPS-410/510. Haben Sie den Akku mindestens 6 Stunden lang geladen, gehen Sie bitte wie folgt vor: 1. -
Seite 7: Erste Inbetriebnahme
Erste Inbetriebnahme Starten Sie das Gerät zum ersten Mal, erscheint der Konfigurations-Assistent auf dem Display, der Ihnen bei der Inbetriebnahme helfen wird: 1. Drücken Sie auf die entsprech ende Schaltfläche, um die gewünschte Sprache auszuwählen: Nederlands, English, Français, Deutsch, Italiano, Espagñol. Tippen Sie danach auf W EITER 2. -
Seite 8: Navigation
Die Informationen, die dieses Gerät bereitstellt, lassen sich nur zu Navi ga - tionszwecken verwenden – Sie erhalten keine Infos bezüglich aktueller Baustellen, Straßenschließungen, Geschwindigkeitsbeschränkungen, dem Zustand der Straße, oder andere sicherheitsrelevante Informationen. Sie müssen als Fahrer immer den aktuellen Zustand der Straße und des Verkehrsgeschehens berücksichtigen –... - Seite 9 3. Tippen Sie den Ortsnamen ein. Haben Sie den Ort angegeben, bestätigen Sie bitte mit O . Tippen Sie dann im Menü "Ort wählen" auf den gewünschten Ort. Nun erscheint das – TRASSENNAMEN EINGEBEN Menü auf dem Display (siehe Abbildung rechts). •...
- Seite 10 Ö INEM FFENTLICHEN AVIGIEREN 1. Berühren Sie die Schaltfläche im Menü W DRESSE OHIN ? (siehe Seite 8). MÖCHTEN Das Menü O (POI) SUCHEN erscheint auf dem Display (siehe rechts). 2. Wählen Sie die gewünschte Gegend. Das K – ATEGORIE WÄHLEN Menü...
- Seite 11 3. Berühren Sie die Schaltfläche , um mit der Navigation zu TARTEN beginnen. Die Karte erscheint auf dem Display. Sobald Sie die Fahrt beginnen, führt Sie das GPS-410/510 zum gewünschten Ziel. Mehr dazu finden Sie im Abschnitt ZUM REISEZIEL NAVIGIEREN auf Seite 13. REUZUNG NFAHREN 1.
-
Seite 12: Zurück Nach Hause Navigieren
5. Berühren Sie die Schaltfläche S , um mit der Navigation zu beginnen. TARTEN Die Karte erscheint auf dem Display. Sobald Sie die Fahrt beginnen, führt Sie der GPS-410/510 zum gewünschten Ziel. Mehr dazu finden Sie im Abschnitt ZUM REISEZIEL NAVIGIEREN auf Seite 13. ZURÜCK NACH HAUSE NAVIGIEREN Das GPS-410/510 hält einen speziellen Speicherplatz für Ihre Heimadresse bereit, damit Sie schnell und komfortabel darauf zugreifen können. -
Seite 13: Zum Reiseziel Navigieren
IEL BESTÄTIGEN ENÜ PTIONEN Neben der S -Schaltfläche bietet Ihnen das Z –Menü (siehe Seite TARTEN IEL BESTÄTIGEN 12) weitere Möglichkeiten: Kartenansicht Zeigen: Berühren Sie diese Schaltfläche, um eine Kartenansicht Ihres Zieles abzurufen. In dieser Ansicht können Sie den Ausschnitt und den Vergrößerungsfaktor selbst wählen bzw. - Seite 14 STRASSENKARTEN-ANSICHTSOPTIONEN ARTENANSICHT OUTENVERFOLG UNGS MODUS Mit dieser Schaltfläche können Sie zwis- Kartenansicht- oder Routenverfolgungs- chen zwei Betriebsarten hin- und herschal- modus ten: Im Kartenansicht-Modus können Sie mit Ihrem Finger den Kartenausschnitt auf dem Display verschieben. Auch der Ver - Karten-Zoom größer ungsfaktor lässt sich so ändern.
- Seite 15 AUTO-ZOOM Das GPS-410/510 sorgt mit Hilfe mehrerer Auto-Zoom-Modi für mehr Über- sicht auf dem Kartendisplay. Zoom bei Abzweigungen: Jedesmal wenn Sie eine Abzweigung/Kreuzung anfahren erhöht das System den Vergrößerungsfaktor und schaltet um auf 2D-Ansicht. Nach der Abzweigung/Kreuzung schaltet das Gerät wieder zurück auf Normaldarstellung.
-
Seite 16: Navigationsoptionen
Navigationsoptionen Berühren Sie die Z –Taste im K –Menü (siehe Seite 13) und das URÜCK ARTEN erscheint auf dem Display (siehe unten rechts). AVIGATIONS AUPTMENÜ Mit dieser Taste kehren ARTE Sie wieder zurück K ARTENANSICHT Hier wählen Sie OUTE PLANEN ein Reiseziel (siehe PLANEN EINER REISEROUTE auf Seite 8). -
Seite 17: Ändern Der Navigations-Einstellungen
Ändern der Navigations-Einstellungen Berühren Sie die Taste N , um das entsprechende Menü aufzu- AVIGATIONSOPTIONEN rufen (siehe rechts). Mit dieser PRACHFÜHRUNG Schaltfläche öffnen Sie das Menü "Stimme für Sprachführung", in der Sie eine der verfügbaren Ansagestimmen auswählen (Auswahl variiert je nach Sprache). POI S In diesem Menü... -
Seite 18: Traffic Message Channel "Tmc
Verkehrsmeldungen (Traffic Message Channel – TMC) Das GPS-410/510 ist mit einem eingebauten UKW-Empfänger für TMC- Meldungen (Traffic Message Channel) ausgestattet. TMC ist ein kostenloses Informationssystem, das Stau- und andere Verkehrsmeldungen über den RDS-Kanal (Radio Data System) aussendet. Bitte beachten Sie, dass das GPS- 410/510 keine kostenpflichtige TMC-Systeme unterstützt. -
Seite 19: Das Start-Menü
Das Start-Menü Tippen Sie auf die S -Taste in TART einem beliebigen Menü des GPS- 410/510, um das S -Menü aufzu- TART rufen (siehe rechts). Hier können Sie das Naviga tions - system oder den Musik- bzw. den Videospieler aufrufen. (Video funk - tion nur auf dem GPS-510 verfüg- bar). - Seite 20 Für den MTP-Modus muss Ihr PC mit Windows® XP (Service Pack 2 oder höher) arbeiten. Außerdem muss der Windows Media Player 10 oder höher installiert sein. MTP-M ATENÜBERTRAGUNG IM ODUS 1. Führen Sie eine SD-Speicherkarte in den entsprechenden Steckplatz Ihres GPS-410/GPS-510 ein (siehe Seite 4).
-
Seite 21: Windows-Explorer
USB-M (USB M ASSENSPEICHER TORAGE In diesem Modus verhält sich das GPS-410/510 wie ein externes USB- Speichermedium, auf das Sie mit dem Windows Explorer Dateien per Drag & Drop übertragen können. Es gibt allerdings einen großen Nachteil verglichen zur vorher beschrieben Methode (MTP-Modus): Videodateien, die in einem nicht kompatiblen Format vorliegen, werden nicht automatisch konvertiert. -
Seite 22: Musik Abspielen
Musik abspielen Tippen Sie die Schaltfläche M im S -Menü an. Daraufhin erscheint USIK TART das MUSIC-Menü auf dem Display (siehe unten). Wiederholen- Funktion Tasten zum Wiedergabe in Blättern zufälliger Reihenfolge Sortier- Titel- Wahltasten Auswahltasten Ansage des Navigationssystems Sie können die Musiktitel auf Ihrem GPS-410/510 nach unterschiedlichen Kriterien sortieren: K oder S –... -
Seite 23: Wiedergabe In Zu Fäl - Liger Reihenfolge
WIEDERHOLAUTOMATIK Tippen Sie mehrmals auf die Schaltfläche R , um durch die fol gen den EPEAT Wiederholfunktionen zu „blättern“: Aus (O ), Titel (T – der aktuelle Titel RACK wird immer wieder wiederholt), Alle (A – alle Titel der aktuellen Kategorie werden wiederholt abgespielt). -
Seite 24: Einstellungen Ändern
Einstellungen ändern Tippen Sie im S -Menü TART auf die E – INSTELLUNGEN Schaltfläche, um das –Menü INSTELLUNGEN aufzurufen (siehe rechts). Hier können Sie folgende Einstellungen des GPS- 410/510 ändern: Helligkeit Tippen Sie auf die Schaltfläche , um die Display- ELLIGKEIT Helligkeit an das Umgebungslicht anzupassen. -
Seite 25: Batteriestatus
Batterie-Status Im B -Menü wird der aktuelle Ladezustand des Akkus angezeigt. ATTERY HARGE Hier finden Sie auch die aktuelle Versionsnummer der Firmware und die Seriennummer des GPS-410/510. HINWEIS: Ist die Ladeanzeige orange und ein Blitzsymbol sichtbar, wird der Akku über die USB-Schnittstelle gerade geladen. -
Seite 26: Installieren Der Halterung
Installieren der Halterung INSTALLATION AN DER WINDSCHUTZSCHEIBE: 1. Drücken Sie die Halterung fest an die Windschutzscheibe 2. Drücken Sie den Hebel in Richtung Windschutzscheibe, um die Halterung zu fixieren. 1. Hold Base 1. Drücken Sie die Against Halterung gegen die Windshield Windschutzscheibe 2. -
Seite 27: Tonwiedergabe Im Fahrzeug
DAS GPS-410/510 IN DIE HALTERUNG EINHÄNGEN 1. Führen Sie die Vorderlippe der Halterung in den unte- ren Montageschlitz des GPS-410/510 ein. 2. Drücken Sie den Schnappverschluss der 2. Drücken Sie das Gerät nach 2. Snap Rear Halterung in den Schlitz hinten und lassen Sie die Mounting Slot auf der Rückseite des... -
Seite 28: Fehlerbehebung
Fehlerbehebung Problem Lösung Überprüfen Sie bitte den L –Schalter (siehe Abschnitt BEDIENELEMENTE UND Das GPS-410/510 lässt sich FUNKTIONEN auf den Seiten 4 und 5); nicht einschalten laden Sie den Akku mindestens 6 Stunden lang (siehe Abschnitt BEVOR SIE BEGINNEN auf Seite 6) Stellen Sie bitte sicher, dass das Der Empfang des GPS-410/510 sich unter freiem Himmel... -
Seite 29: Technische Daten
75 x 118 x 20 mm Flash-Speicher: 2 GB Harman Kardon ist eine Marke von Harman International Industries, Incorporated, eingetra- gen in den Vereinigten Staaten und/oder anderen Ländern. Drive + Play und Atlas sind Marken von Harman International Industries, Incorporated. -
Seite 30: Konformitätserklärung
Konformitätserklärung Wir, Harman Consumer Group, Inc. 8500 Balboa Boulevard, Northridge, CA 91329, USA erklären in eigener Verantwortung, dass das hier beschriebene Produkt folgenden technischen Standards entspricht:s: EN 55022 : 2006 , Class B EN 55024:1998+A1:2001+A2:2003 EN 61000-4-2 : 1995+A1 : 1998+A2 :2000 EN 61000-4-3 : 2002+A1 : 2002 EN 61000-4-4 : 2004 EN 61000-4-6 : 1996+A1 : 2000...
