Viessmann Vitoladens 300-C BC3 Montageanleitung Für Die Fachkraft
12,9 bis 28,9 kw
Vorschau ausblenden
Andere Handbücher für Vitoladens 300-C BC3:
- Montage- und serviceanleitung (128 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (124 Seiten) ,
- Serviceanleitung für die fachkraft (104 Seiten)
Verwandte Anleitungen für Viessmann Vitoladens 300-C BC3
Inhaltszusammenfassung für Viessmann Vitoladens 300-C BC3

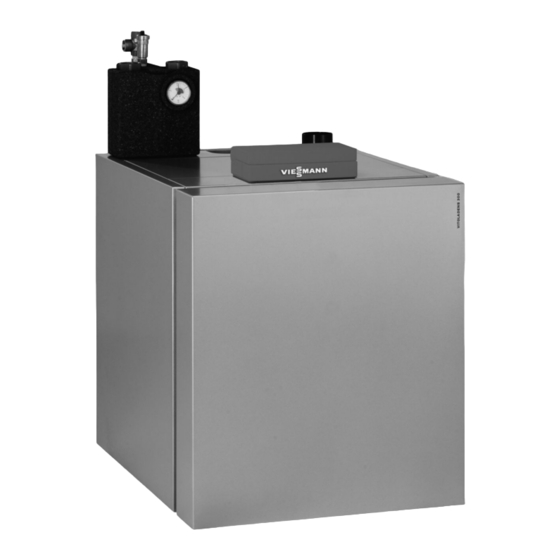

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoladens 300-C Typ BC3, 12,9 bis 28,9 kW Öl-Brennwertkessel VITOLADENS 300-C Nach Montage entsorgen! 5457 181 7/2011...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Gefahr ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Perso- an der separaten Sicherung oder nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitungen Abstandmaße....................... Übersicht Anschlüsse................... Vorbereitungen zur Montage des Heizkessels............. ■ Vorderblech abbauen..................■ Demontage bei schwierigen Einbringungsverhältnissen........Montageablauf Heizkessel aufstellen und ausrichten..............10 ■ Aufstellung auf bauseitigem Sockel..............10 ■ Aufstellung auf Speicher-Wassererwärmer............10 ■ Aufstellung auf Untergestell................10 Kleinverteiler anbauen und anschließen.............. -
Seite 4: Abstandmaße
Abstandmaße A Brennkammer C Speicher-Wassererwärmer B Heizkessel Hinweis Der Siphon (falls erforderlich) kann links oder rechts am Bodenblech angebaut werden. Auf Zugänglichkeit des Siphons achten. -
Seite 5: Übersicht Anschlüsse
Übersicht Anschlüsse A Entlüftungshahn K Heizungsvorlauf B Bereich für elektrische Leitungen ■ Anschluss flachdichtend: G 1½ C Bereich für elektrische Leitungen ■ Anschluss mit mitgelieferten Ein- schraubteilen: Rp 1 D Zuluftstutzen L Speichervorlauf und Heizungsvor- E Abgasanschluss lauf G 1½ F Anschluss für Membran-Ausdeh- M Speicherrücklauf und Heizungs- nungsgefäß... -
Seite 6: Vorbereitungen Zur Montage Des Heizkessels
Übersicht Anschlüsse (Fortsetzung) S Anschluss Ölleitung U Neutralisationsanlage (Zubehör) T Entleerungshahn Vorbereitungen zur Montage des Heizkessels 1. Wasserseitige Anschlüsse vorberei- 3. Elektrische Anschlüsse vorbereiten. ten. Heizungsanlage gründlich spü- ■ Netzleitung (Mantelleitung): NYM- len. J 3 x 1,5 mm , Absicherung max. -
Seite 7: Vorderblech Abbauen
Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Vorderblech abbauen Hinweis Siphon aus Vorderblech entnehmen. -
Seite 8: Demontage Bei Schwierigen Einbringungsverhältnissen
Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Demontage bei schwierigen Einbringungsverhältnissen Falls zur leichteren Einbringung erforderlich, können Verkleidungsbleche, Brenner und Brennkammer abgebaut werden. - Seite 9 Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Vor Abbauen des Brenners alle elektrischen Leitungen vom Brenner abziehen.
-
Seite 10: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Aufstellung auf bauseitigem Sockel > 200 mm Heizkessel mit geringer Steigung nach hinten ausrichten. Aufstellung auf Speicher-Wassererwärmer Montageanleitung Systemverbindung. Aufstellung auf Untergestell Montageanleitung auf Verpackung Untergestell. - Seite 11 Heizkessel aufstellen und ausrichten (Fortsetzung) Falls eine Neutralisationsanlage ange- ■ Bei der Montage des Untergestells schlossen wird, kann diese im Unterge- Neutralisationsanlage einbauen. stell untergebracht werden. ■ Zu- und Ablaufschlauch durch die Öff- nungen im Hinterblech des Unterge- stells führen. ■...
-
Seite 12: Kleinverteiler Anbauen Und Anschließen
Kleinverteiler anbauen und anschließen Hinweis Kleinverteiler beim Verschrauben gegenhalten. A Manometer F T-Stück Rp ½ (falls hier das Aus- B Entlüftungshahn dehnungsgefäß angeschlossen wird) C Absperrautomat G Kesselfüllhahn D Schnellentlüfter E Sicherheitsventil... - Seite 13 Kleinverteiler anbauen und anschließen (Fortsetzung) A Heizkreisanschlüsse mit Ver- B Heizungsvorlauf schraubungen oder Divicon Heiz- C Heizungsrücklauf kreis-Verteilung (Zubehör)
-
Seite 14: Sicherheitsanschlüsse Erstellen
Kleinverteiler anbauen und anschließen (Fortsetzung) A Kappen G 1½ (falls kein Speicher- B Anschluss für Ausdehnungsgefäß Wassererwärmer angeschlossen wird) Hinweis Serviceanleitung Vordere Wärmedämmung C erst nach Befüllung und Dichtheitsprüfung anbauen. Sicherheitsanschlüsse erstellen Sicherheitsleitungen installieren. Mindestquerschnitte ■ Ausblaseleitung Sicherheitsventil:... -
Seite 15: Wassermangelsicherung
Sicherheitsanschlüsse erstellen (Fortsetzung) DN 20 (R ¾) Zul. Betriebsdruck: 3 bar ■ Anschluss des Membran-Ausdeh- Prüfdruck: 4 bar nungsgefäßes z.B. über das mitgelie- ferte T-Stück am Kleinverteiler (Rp ½) Wassermangelsicherung Durch Prüfungen ist nachgewiesen, Hinweis dass auf die nach EN 12828 geforderte Der Kleinverteiler des Heizkessels ist mit Wassermangelsicherung verzichtet wer- einem Sicherheitsventil ausgerüstet. -
Seite 16: Anschluss Mit Siphon
Kondenswasseranschluss (Fortsetzung) Anschluss mit Siphon Der Siphon kann wahlweise rechts oder links angebaut werden. Hinweis ■ Der Siphon ist in der Kesselverkleidung hinter dem Vorderblech verpackt. ■ Falls die auf Seite 17 beschriebene Neutralisationsanlage (Zubehör) angebaut wird, muss der Siphon nicht angebaut werden. A Untergestell oder untergestellter Speicher-Wassererwärmer Hinweis... -
Seite 17: Anschluss Mit Neutralisationsanlage (Zubehör)
Kondenswasseranschluss (Fortsetzung) Anschluss mit Neutralisationsanlage (Zubehör) Hinweis Die Neutralisationsanlage kann in das Untergestell eingebaut werden. Falls der Heiz- kessel auf einen Speicher-Wassererwärmer oder einen bauseitigen Sockel aufge- stellt wird, kann die Neutralisationsanlage auch neben dem Heizkessel aufgestellt werden. A Kondenswasserablauf Heizkessel B Kondenswasserzulauf Neutral- isationsanlage... -
Seite 18: Abgasanschluss
Kondenswasseranschluss (Fortsetzung) C Kondenswasserablauf Neutral- D Neutralisationsanlage (Zubehör) isationsanlage E Untergestell (Zubehör) Abgasanschluss Hinweis Der Heizkessel kann raumluftabhängig oder raumluftunabhängig betrieben wer- den. Je nach Bestellung liegt ein entsprechendes Kesselanschluss-Stück bei. Raumluftabhängiger Betrieb C Abgasanschluss D Zuluftstutzen E Kleintierschutz A Kesselanschluss-Stück B Zuluftöffnung... -
Seite 19: Raumluftunabhängiger Betrieb
Abgasanschluss (Fortsetzung) Raumluftunabhängiger Betrieb Getrennte Abgas-/Zuluftführung Montageanleitung Abgassys- tem. A Kesselanschluss-Stück F Zuluftrohr Koaxiale Abgas-/Zuluftführung G Abgas-/Zuluftrohr (koaxial) H Kesselanschluss-Stück (koaxial) K Zuluftschlauch... -
Seite 20: Ölversorgung Als Einstrangsystem Erstellen
Ölversorgung als Einstrangsystem erstellen A Heizölfilter mit automatischem Ent- B Fußventil lüfter In die Ölversorgung unbedingt einen Bei tiefliegendem Tank: Einstrang-Heizölfilter R ⅜ (Filterfeinheit Falls die Saughöhe oder die max. Rohr- leitungslänge größer ist als in der folgen- max. 40 µm) und einen Heizölentlüfter den Tabelle angegeben, ein Ölförderag- einbauen. - Seite 21 Ölversorgung als Einstrangsystem erstellen (Fortsetzung) Dimensionierung der Ölleitung Saughöhe Max. Rohrleitungs- H in m länge in m bei Sauglei- tung 7 (innen) mm +4,0 +3,5 +3,0 +2,5 +2,0 +1,5 +1,0 +0,5 -0,5 -1,0 -1,5 -2,0 -2,5 -3,0 -3,5 -4,0 —...
-
Seite 22: Oberblech Abbauen Und Regelungsgehäuse Öffnen
Oberblech abbauen und Regelungsgehäuse öffnen Hinweis Beipack zur Regelung liegt unter dem Oberblech. -
Seite 23: Anschlussleitungen Verlegen
Anschlussleitungen verlegen Achtung Wenn Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschä- digt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen nicht über- schritten werden. A Grundleiterplatte C Anschlussleitungen B Zugentlastungen D Leitungsdurchführung... -
Seite 24: Leitungen Einführen Und Zugentlasten
Anschlussleitungen verlegen (Fortsetzung) Leitungen einführen und zugentlasten Bauseitige Leitungen Leitungen max. 100 mm abisolieren. -
Seite 25: Übersicht Der Elektrischen Anschlüsse
Anschlussleitungen verlegen (Fortsetzung) Leitungen mit angespritzter Zugentlastung Übersicht der elektrischen Anschlüsse Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beiliegenden separaten Montage- anleitungen beachten. Achtung Durch elektrostatische Entladung können elektronische Baugruppen beschä- digt werden. Vor den Arbeiten geerdete Objekte, z.B. Heizungs- oder Wasserrohre berüh- ren, um die statische Aufladung abzuleiten. - Seite 26 Übersicht der elektrischen Anschlüsse (Fortsetzung) A Funkuhranschluss...
- Seite 27 Übersicht der elektrischen Anschlüsse (Fortsetzung) Stecker 230 V~ Sensoren und KM-BUS fÖ Netzanschluss Außentemperatursensor (mit ■ Stecker fÖ liegt im Beipack der separatem Anschlussstecker im Beipack der Regelung) Regelung. Gefahr Montage: ■ Nord- oder Nordwestwand, 2 bis Falsche Adernzuord- 2,5 m über dem Boden, bei nung kann zu schweren Verletzungen und Schä- mehrgeschossigen Gebäuden in...
-
Seite 28: Pumpen Anschließen
Übersicht der elektrischen Anschlüsse (Fortsetzung) Hinweis Die Stecker befinden sich im Beipack der Regelung. Pumpen anschließen Verfügbare Pumpenanschlüsse Hinweis sÖ Heizkreispumpe Heizkreispumpen für Mischerkreise wer- A1 Umwälzpumpe zur Speicherbehei- den am Erweiterungssatz für Mischer- zung kreis angeschlossen. Trinkwasserzirkulationspumpe Nennstrom: 2 (1) A~ Empfohlene H05VV-F3G Anschlussleitung:... -
Seite 29: Regelungsgehäuse Schließen
Übersicht der elektrischen Anschlüsse (Fortsetzung) D Erweiterung EA1 und/oder Solarre- E Netzschalter (bauseits) gelungsmodul, Typ SM1 Fließt zu den angeschlossenen Aktoren Zubehör Gerätein- (z. B. Umwälzpumpen) ein größerer terne Strom, als der Sicherungswert des Absiche- Zubehörteils beträgt, den betroffenen rung Ausgang nur zur Ansteuerung eines Erweiterungssatz für Heiz- bauseitigen Relais nutzen. -
Seite 30: Brandschutzschalter Anschließen (Nur Für A)
Brandschutzschalter anschließen (nur für a) Hinweis Leitung A (bauseits) so verlegen, dass sie nicht mit heißen Bauteilen in Berührung kommt. Vor dem Anschließen die vorhandene Brücke entfernen. -
Seite 31: Vorder- Und Oberblech Anbauen Und Bedienteil Anschließen
Vorder- und Oberblech anbauen und Bedienteil anschließen Inbetriebnahme und Einregulierung Serviceanleitung des Heizkes- sels... - Seite 32 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
