Wolf TopSon F3 Planungsunterlage
Aktive thermische solargewinnung hochleistungs-sonnenkollektor
Vorschau ausblenden
Andere Handbücher für TopSon F3:
- Montageanleitung und bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf TopSon F3
Inhaltszusammenfassung für Wolf TopSon F3

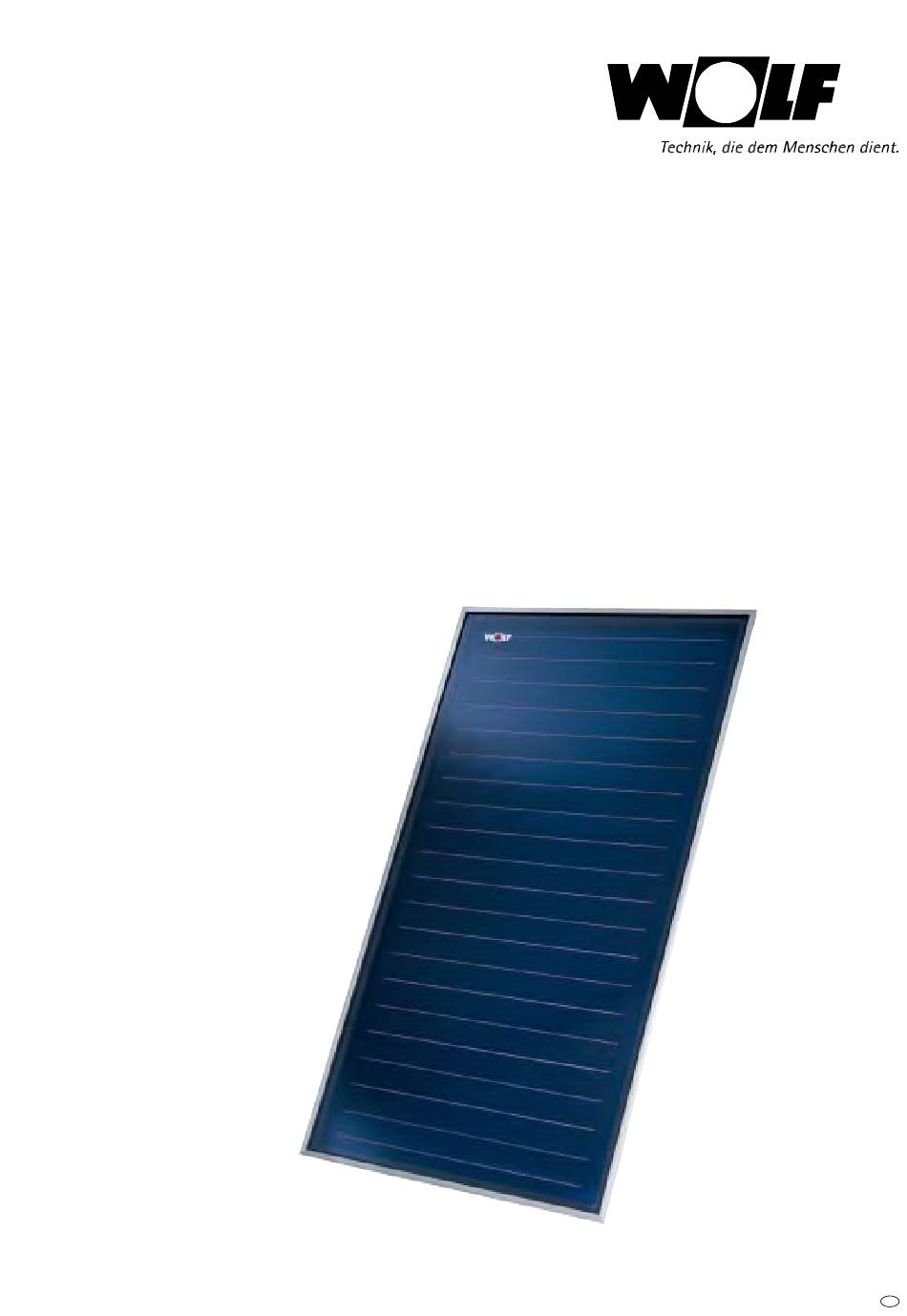

- Seite 1 Planungsunterlage Aktive thermische Solargewinnung Hochleistungs-Sonnenkollektor TopSon F3/F3-Q Wolf GmbH · 84048 Mainburg · Postfach 1380 · Tel. 08751/74-0 · Fax 08751/741600 · Internet www.wolf-heiztechnik.de Art.-Nr. 30 43 703 11/05 D...
-
Seite 2: Inhaltsverzeichnis
Einleitung .......................... 3 Einsatzgebiete der thermischen Solarenergie ............4 Einstrahlungsstärke ......................5 Aufheizzeit von Sonnenkollektoren ................6 Die Wolf TopSon-Vorteile auf einen Blick ............... 7 Aufbau Hochleistungs-Sonnenkollektor ..............8 Planungshinweise Aufdachmontage ................. 9 Planungshinweise Solarspeicher ................10 Planungshinweise Regelungen Solartechnik ............11 Speicher-Wassererwärmer SEM-1 .............. -
Seite 3: Einleitung
(z.B. Niedrig - Energie - Häuser: große Fensterflächen auf der Südseite, Speichermasse aus Ziegelwänden und Decken) Photovoltaik ——————> Stromgewinnung über Solarzellen Direkte Umwandlung von Licht in Strom Aktive thermische Solarenergie ——————> Sonnenkollektoren Sonnenkollektoren Sonnenkollektoren Sonnenkollektoren Sonnenkollektoren Wolf - System: Aktive thermische Solarenergie Photovoltaik Syteme... -
Seite 4: Einsatzgebiete Der Thermischen Solarenergie
Niedertemperaturbereich (30 - 75°C); ca. 67% des Energiebedarfs über Kollektoren abgedeckt; nur etwa 33% Zusatzenergie über fossile Brennstoffe erforderlich Wolf-System: Brauchwasserbereitung durch Hochleistungsflachkollektoren Die Effektivität einer thermischen Solaranlage hängt in hohem Maße davon ab, daß das Hinweis: richtige System für den entsprechenden Verwendungszweck gewählt wird. -
Seite 5: Einstrahlungsstärke
Einstrahlungsstärke Einstrahlungsstärke in W/m² Sonnenkollektorfläche Klarer Himmel 1000 W/m² Bewölkter Himmel 600 W/m² Trüber Tag 300 W/m² Trüber Wintertag 100 W/m² Die Lufttemperatur ist nicht maßgebend für den solaren Ertrag. Solaranlagen arbeiten nicht nur bei Idealbedingungen, sondern auch im Winter und bei Fazit: bewölktem Himmel. -
Seite 6: Aufheizzeit Von Sonnenkollektoren
Soleinhalt ist das oberste Gebot, um eine größtmögliche Energieausbeute zu erzielen. Kollektorfläche: 2,3 m² Brutto / Absorberfläche 2,0 m² (Aperturfläche) Soleinhalt/Kollektorfläche: 2,00 m² x 0,85 = 1,7 l bei Kollektor TopSon F3 und 1,9 l bei TopSon F3-Q Wärmeträgerflüssigkeit ANRO (Antifrogen - Wasser - Gemisch), Einsatzbereich: - 30°C bis + 140°C, lebensmittelecht, biologisch abbaubar;... -
Seite 7: Technische Daten
Hochleistungs-Sonnenkollektor TopSon F3/F3-Q für Solaranlagen zur Warmwasserbereitung für Solaranlagen zur Heizungsunterstützung • Hochleistungs-Sonnenkollektor TopSon F3 geprüft nach EN 12975 Teil 2 mit höchster Energie- ausnutzung. • Tiefgezogene, hochwitterungsbeständige Kollektorwanne aus Aluminium • Wärmedämmung aus Steinwolle, 60mm dick für niedrigste Auskühlverluste •... -
Seite 8: Aufbau Hochleistungs-Sonnenkollektor
Aufbau Hochleistungs-Sonnenkollektor 1 Stabiler Aluminium-Rahmen (Zangenprofil) 2 Hagelschlaggeprüftes Sicherheitsglas 3,2 mm dick, thermisch vorgespannt 3 EPDM Glas-Dichtungsprofil 4 Cu-Absorber, hochselektiv beschichtet, Bauform als Mäander, ultraschall-geschweißt 5 Anschlußverschraubung ¾" flachdichtend, durch Silikon-Dichtungstülle geführt 6 Wärmedämmung aus Steinwolle, 60 mm dick 7 Hochwitterungsbeständige Aluminium-Kollektorwanne, tiefgezogen... - Seite 9 Planungshinweise Indachmontage 2,39 m Breite Kollektoren (2 Stck.) 2,74 m Breite Eindeckblech Richtmaße zur Festlegung der Kollektorfeldbreite Kollektor-Anzahl Breite [m] 2,39 3,52 4,65 5,78 6,91 8,04 9,17 10,30 11,43 Breite bis Blechende [m] 2,74 3,87 5,00 6,03 7,26 8,39 9,52 10,65 11,78 Aufdachmontage...
-
Seite 10: Planungshinweise Solarspeicher
übertragung auf Brauchwasser gewährleistet wird (z.B. 0,2m² Glattrohr-Wärmetauscher pro m² Absorberfläche). 5. Ausreichend dimensionierte Wärmedämmung für geringste Abstrahlverluste: Wolf - System: 50 mm PU - Hartschaumisolierung FCKW - frei - 50 mm Hartschaumisolierung vergleichbar mit 80 mm Weichschaum, jedoch aufgrund kleinerer Außenabmessungen des Speichers leichter einzubringen. -
Seite 11: Planungshinweise Regelungen Solartechnik
Planungshinweise Regelungen Solartechnik Temperaturdifferenz-Regelung EKA für einen Wärmeverbraucher, mit Speichermaximaltemperaturbegrenzung, einstellbare Ein- schalttemperaturdifferenz (inkl. Kollektorfühler und Speicherfühler jeweils mit Tauchhülsen). Pel. Reg = 0,6 W Mikroprozessor-gesteuerte Temperaturdifferenz-Regelung EKDK-W für einen Wärmeabnehmer, einfache Bedienung, mit Speichermaximaltemperaturbegrenzung, digitaler Temperaturanzeige, einstellbare Ein- und Ausschalttemperaturdifferenz, Fühler- funktionskontrolle, integrierter Betriebsstundenzähler, Anschlußmöglichkeit für Wärmemengen- zähler (inkl. -
Seite 12: Speicher-Wassererwärmer Sem-1
Speicher-Wassererwärmer SEM-1 Standspeicher aus Stahl mit Gütenachweis, Heizwasser max. 110°C und 10 bar, Warmwasser max. 95°C und 10 bar Die Vorteile des Wolf SEM-1 auf einen Blick • Solarspeicher aus Stahl mit zwei Glattrohr-Wärmetauschern, mit Doppelschicht- Emaillierung geprüft nach DIN 4753. - Seite 13 Verrohrungsschema Solare Warmwasserbereitung mit Solarspeicher SEM-1 Status Pumpe 1 - T1 K 1 - T1 Kollektor ollektor / TSp / TSp. max . max 2 - T2 Speicher 2 - T2 Speicher / dTEin / dTEin 3 - T3 Fühler 3 3 - T3 Fühler 3 / dT / dTAus...
-
Seite 14: Doppelspeicher Sed-750/280
Stahl mit Gütenachweis mit innenliegendem Warmwasserspeicher und thermostatischem Wassermischer Die Vorteile des Wolf SED-750/280 auf einen Blick • Doppelspeicher aus Stahl geprüft nach DIN 4753, Gesamtinhalt 750 Ltr., Pufferspeicher 470 Ltr. mit eingebautem Glattrohr-Wärmetauscher für Solar und einem Warmwasserspei- cher mit 280 Ltr. - Seite 15 Verrohrungsschema Solare Warmwasserbereitung und Heizungsunterstützung mit Doppelspeicher SED-750/280 Netz Pumpe Status 1 - T1 K 1 - T1 Kollektor ollektor / TSp / TSp. max . max Pumpe Pumpe 2 - T2 Speicher 2 - T2 Speicher / dTEin / dTEin 3 - T3 Fühler 3 3 - T3 Fühler 3 / dT...
- Seite 16 Pufferspeicher SPU-2-W / SPU-2 aus Stahl mit Gütenachweis Glattrohr-Wärmetauscher aus Stahl bei SPU-2-W Die Vorteile des Wolf SPU-2-W / SPU-2 auf einen Blick • Pufferspeicher aus Stahl mit 500 Ltr. bis 1500 Ltr. Wasserinhalt mit Glattrohr-Wärmetau- scher aus Stahl, max. Betriebsdruck 3 bar.
-
Seite 17: Pufferspeicher Spu-1
Verrohrungsschema Solare Warmwasserbereitung und Heizungsunterstützung mit Solarspeicher SEM-1 und Pufferspeicher SPU-2-W Netz Pumpe ê °C °C °C Kollektorfeld Brauchwassersspeicher Entlüftungstopf Speicherfühler Solarkreis (Brauchwasser) Kollektorfühler Solare Rücklauftemperaturanhebung SRTA Temperatur-Differenz-Regelung (z.B. DigiSolar) Pufferspeicher-Fühler solare Rücklauftemperaturanhebung (SRTA) Pumpen-Armaturengruppe Rücklauftemperaturfühler solare Rücklauftemperaturanhebung (SRTA) Pumpen-Armaturengruppe Erweiterung 3-Wege-Umschaltventil solare Rücklauftemperaturanhebung (SRTA) Füll- und Entleerungshahn Speicherfühler Heizung... -
Seite 18: Schichtenspeicher Typ-850
Schichtenspeicher Typ-850 aus Stahl mit Gütenachweis, Rippenrohr-Wärmetauscher aus Kupfer Die Vorteile des Wolf Typ 850 auf einen Blick • Pufferspeicher aus Stahl mit 850 Ltr. Wasserinhalt mit Rippenrohr-Wärmetauscher aus Kupfer, für die Einbindung in geschlossene Heizungsanlagen • Zwei „Warmwasserkamine“ ohne bewegliche Teile sorgen für eine zentimetergenaue Ein- schichtung von einströmendem Solar- und Heizungswasser. - Seite 19 V V V V V errohrungsschema errohrungsschema errohrungsschema errohrungsschema errohrungsschema Solare Warmwasserbereitung und Heizungsunterstützung mit Schichtenspeicher Typ-850 Status Status 1 - T1 K 1 - T1 Kollektor ollektor / TSp / TSp. max . max Pumpe 2 - T2 Speicher 2 - T2 Speicher / dTEin / dTEin...
-
Seite 20: Zusätzliche Anlagenbeispiele Für Regelung Digisolar Mf
Zusätzliche Anlagenbeispiele für Regelung DigiSolar MF zur Ost- West-Steuerung, Ventil-Bypass-Steuerung oder Pumpensteuerung TYP 13: TYP 12: 2 Kollektoren, 1 Speicher 2 Kollektoren, 1 Speicher Kollektor 1 Kollektor 2 Tkoll1 Tkoll2 Speicher 1 Kollektor 1 Kollektor 2 Speicher 1 TSp1 TYP 23: TYP 22: 2 Kollektoren, 2 Speicher 1 Kollektor, 2 Speicher, Bypass... -
Seite 21: Auslegung
Auslegung Beispiel: Klimazone München Dachneigung 45°, Kollektorausrichtung SO Warmwasserbedarf (etwa 75 l / Person / Tag) Anzahl Hausbewohner: 4 Klimazone Dachausrichtung Warmwasserbedarf Anzahl Kollektoren 1,76 = 2 Kollektoren Benötigte Speichergröße z.B. 300 l... - Seite 22 0,05 0,078 0,13 0,31 Anlage bestehend aus: Beispiel: 2 TopSon F3-Kollektoren; 20 m Cu-Steigleitung 15x1; Solarspeicher Typ SEM-1-300 mit Glattrohrwärmetauscher 7,5 Liter Inhalt; Sicherheitsventil 6 bar; Gefäßvordruck (statische Höhe) 2,5 bar; (6 bar - 0,5 bar) - 2,5 bar 0,46...
- Seite 23 Planungshinweise • Die Kollektoren können mit hohem spezifischen Durchfluß betrieben werden (sog. Hinweise zur High-Flow). Vorteile: Der Kollektor wird gut gekühlt = hoher Kollektorwirkungsgrad, Anlagenhydraulik geringe Wärmeverluste an der Vorlaufleitung, Nachteile: hoher Druckverlust = starke Pumpe, große Rohrquerschnitte. • Die Kollektoren können mit geringem spezifischen Durchfluß betrieben werden (sog. Low-Flow).
- Seite 24 Planungshinweise Verrohrungsbeispiele Ein Kollektorfeld besteht aus 1 bis 10 direkt miteinander verschraubten Kollektoren. Das Feld kann sowohl einseitig (rechts oder links) als auch wechselseitig (z.B. Anschlüsse unten rechts und oben links) verrohrt werden. Entlüftungstopf (an der höchsten Stelle vorsehen) Verrohrung einseitig, links Verrohrung einseitig, rechts Kollektorfeld aus 1 bis 5 Kollektoren Kollektorfeld aus 1 bis 5 Kollektoren...
