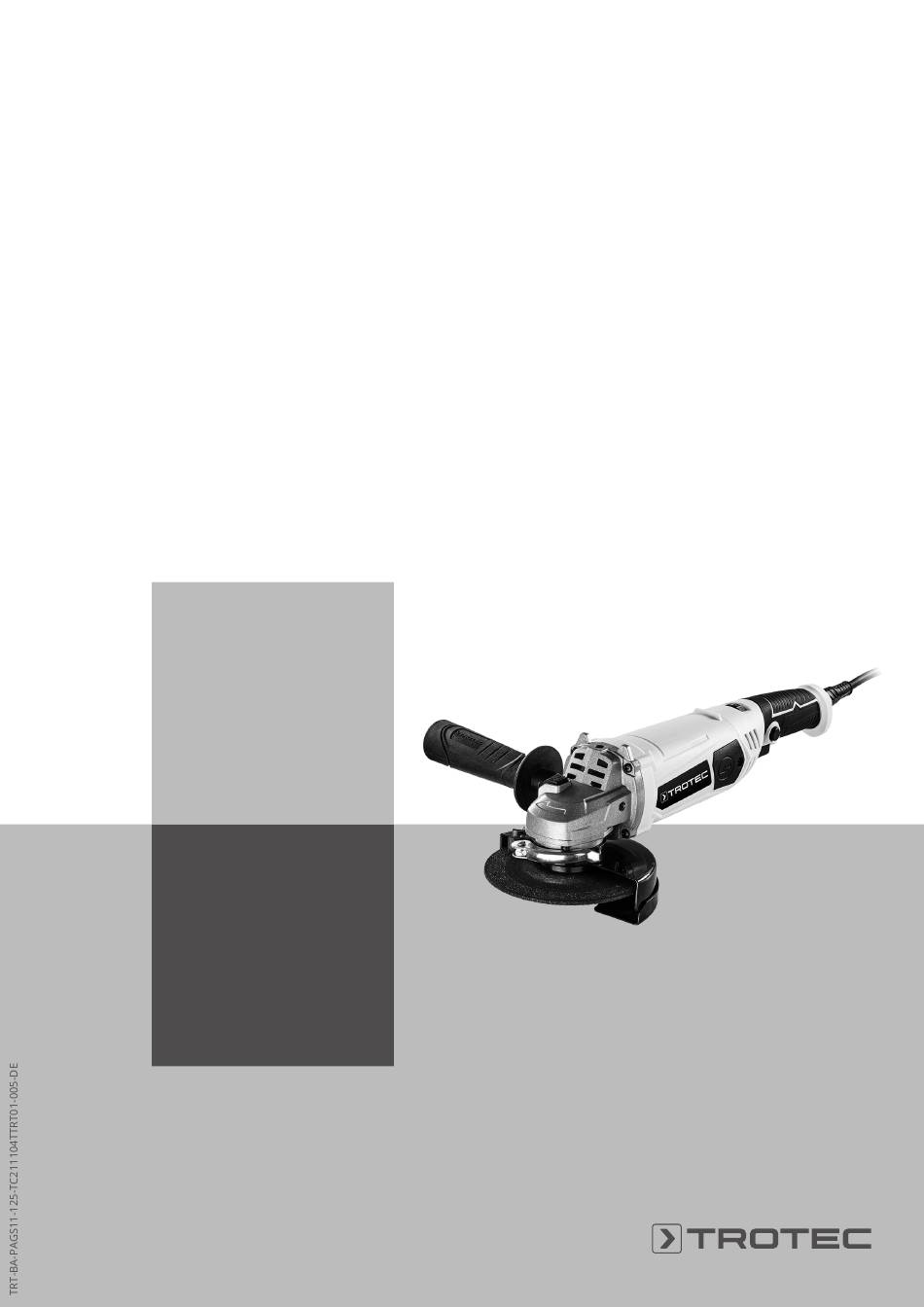

- Seite 1 PAGS 11-125 ORIGINALBETRIEBSANLEITUNG WINKELSCHLEIFER...
-
Seite 2: Inhaltsverzeichnis
Das Signalwort weist auf wichtige Informationen (z. B. Hinweise mit diesem Symbol weisen Sie darauf hin, auf Sachschäden) hin, aber nicht auf Gefährdungen. dass das Nassschleifen nicht zulässig ist. Info Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen. Winkelschleifer PAGS 11-125... -
Seite 3: Sicherheit
Flüssigkeiten, Gase oder Stäube befinden. führen. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. • Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren. Winkelschleifer PAGS 11-125... - Seite 4 Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. • Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen. Winkelschleifer PAGS 11-125...
- Seite 5 • Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. Winkelschleifer PAGS 11-125...
- Seite 6 Beispiel: Schleifen Sie nie mit der Seitenfläche einer oder Reaktionsmomente beim Hochlauf zu haben. Die Trennscheibe. Trennscheiben sind zum Materialabtrag mit Bedienperson kann durch geeignete Vorsichtsmaßnahmen der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung die Rückschlag- und Reaktionskräfte beherrschen. auf diese Schleifkörper kann sie zerbrechen. Winkelschleifer PAGS 11-125...
- Seite 7 Gewicht Stand. Das Elektrowerkzeug wird mit zwei Händen durchbiegen. Das Werkstück muss auf beiden Seiten der sicherer geführt. Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante. Winkelschleifer PAGS 11-125...
-
Seite 8: Bestimmungsgemäße Verwendung
Stein ist für eine ausreichende Staubabsaugung zu sorgen. Kleidung durch rotierende Teile eingezogen wird. Wir empfehlen, das Elektrowerkzeug mit Original-Zubehör von Trotec zu verwenden. Tragen Sie Sicherheitsschuhe. Sie schützen dadurch Ihre Füße vor absplitternden, herunterfallenden und herumfliegenden Abbruchteilen, die Verletzungen verursachen können. Winkelschleifer PAGS 11-125... - Seite 9 Asbest gilt als krebserregend. Warnung Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschlitzen. Winkelschleifer PAGS 11-125...
-
Seite 10: Verhalten Im Notfall / Not-Halt-Funktion Not-Halt
• 1 x Winkelschleifer • 1 x Trennscheibe Metall, Durchmesser Trennscheibe: 125 mm • 1 x Schutzhaube • 1 x Zusatzhandgriff • 1 x Zweilochspannschlüssel • 1 x Spannmutter • 1 x Transportkoffer • 1 x Anleitung Winkelschleifer PAGS 11-125... - Seite 11 (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es Schallleistung L 109,3 dB(A) zwar eingeschaltet ist, aber ohne Belastung läuft). Unsicherheit K 3 dB(A) Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Winkelschleifer PAGS 11-125...
-
Seite 12: Transport Und Lagerung
• trocken und vor Frost und Hitze geschützt • Umgebungstemperatur unter 45 °C • im Transportkoffer an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz 2. Prüfen Sie den Zusatzhandgriff (10) auf festen Sitz. 3. Zur Demontage schrauben Sie den Zusatzhandgriff (10) gegen den Uhrzeigersinn ab. Winkelschleifer PAGS 11-125... - Seite 13 Teile, auch umliegend, nicht entzünden. Die Schutzhaube muss so eingestellt werden, dass Funkenflug oder abgelöste Teile nicht den Benutzer treffen. Um die Schutzhaube (9) einzustellen, gehen Sie wie folgt vor: 1. Öffnen Sie den Spannhebel (13). 3. Schließen Sie den Spannhebel (13) wieder. Winkelschleifer PAGS 11-125...
- Seite 14 2. Drehen Sie die Spannmutter (16) langsam zum Arretierungspunkt, bis die Arretierung fixiert ist. Halten Sie die Spindelarretierung (1) gedrückt. 3. Schrauben Sie die Spannmutter (16) mit Hilfe des Zweilochspannschlüssels (17) gegen den Uhrzeigersinn ab. Anschließend lassen Sie die Spindelarretierung (1) wieder los. Winkelschleifer PAGS 11-125...
- Seite 15 Die Beschriftung muss zum Gerät hin zeigen. Achten Sie Zweilochspannschlüssel (17) wieder fest. Anschließend darauf, dass die Bohrung der Trennscheibe ohne Spiel zum lassen Sie die Spindelarretierung (1) wieder los. Aufnahmeflansch passt. Verwenden Sie keine Achten Sie darauf, dass die Trennscheibe nicht beschädigt Reduzierstücke oder Adapter. wird. Winkelschleifer PAGS 11-125...
-
Seite 16: Bedienung
Gerät über die Fläche hin- und herbewegen. • Sie erhalten bessere Ergebnisse, wenn Sie mit dem Werkzeug nicht in einem einzigen Arbeitsgang, sondern mehrmals über die Oberfläche fahren. Arbeiten Sie dabei mit einem Anstellwinkel von ca. 30°. Winkelschleifer PAGS 11-125... - Seite 17 2. Prüfen Sie, ob das Werkstück gesichert bzw. die Die Scheibe läuft nach, nachdem das Gerät Arbeitsfläche entsprechend vorbereitet ist. ausgeschaltet wurde. 3. Drücken Sie die Einschaltsperre (4), um den Ein-/ Es besteht Verletzungsgefahr. Ausschalter (6) betätigen zu können. Winkelschleifer PAGS 11-125...
-
Seite 18: Nachbestellbares Zubehör
Sie es am Netzstecker anfassen. des Gehäuses erfordern, dürfen nur von einem autorisierten • Lassen Sie das Gerät ggf. abkühlen. Elektrofachbetrieb oder von Trotec durchgeführt werden. • Entfernen Sie das Werkzeug aus dem Gerät (siehe Kapitel Ausgenommen hiervon ist nur der Wechsel der Kohlebürsten Inbetriebnahme). -
Seite 19: Wartung
Wartungstätigkeiten, die das Öffnen des Gehäuses • Prüfen Sie, ob das Werkstück für die durchzuführenden erfordern, dürfen nur von autorisierten Tätigkeiten geeignet ist. Fachbetrieben oder von Trotec durchgeführt • Prüfen Sie, ob die Kohlebürsten verbraucht sind. Ggf. werden. wechseln Sie diese, siehe Kapitel Kohlebürsten wechseln. -
Seite 20: Kohlebürsten Wechseln
4. Drücken Sie die Haltelaschen (19) etwas zusammen und schieben Sie die unverbrauchte Kohlebürste (21) in die Führung des Kohlebürstenhalters (18), bis die Haltelaschen (19) in dieser einrasten. 2. Lösen Sie die Schraube am Kohlebürstenhalter (18) und ziehen Sie diesen etwas vor. Winkelschleifer PAGS 11-125... -
Seite 21: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Für viele EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Ansonsten wenden Sie sich bitte an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter. -
Seite 22: Konformitätserklärung
Konformitätserklärung Konformitätserklärung im Sinne der EG-Richtlinie Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A Wir, die Trotec GmbH, erklären in alleiniger Verantwortung, dass das nachfolgend bezeichnete Produkt entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit den Anforderungen der EG-Richtlinie Maschinen i.d.F. 2006/42/EG. Produktmodell / Produkt:... - Seite 23 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
