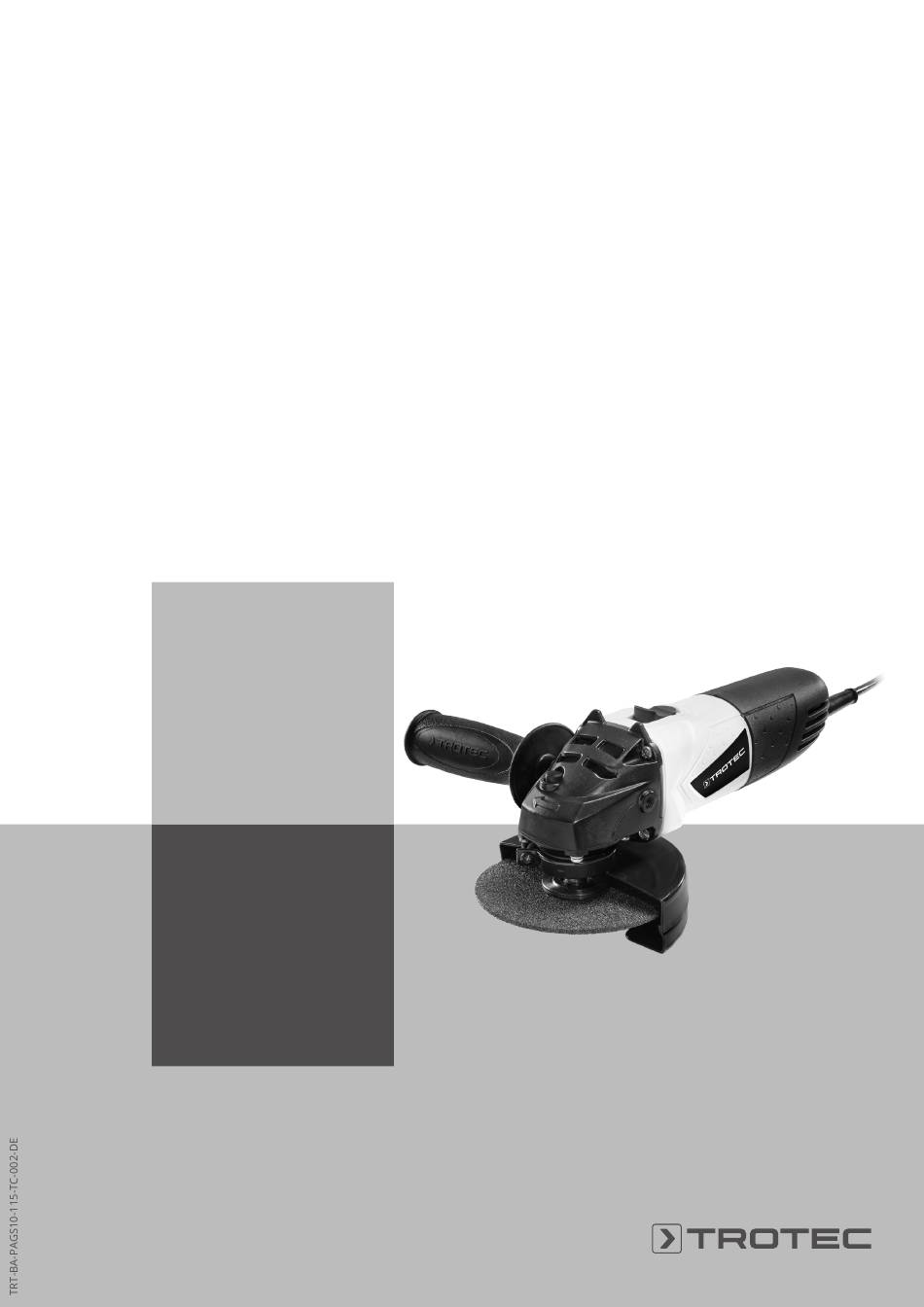

- Seite 1 PAGS 10-115 ORIGINALBETRIEBSANLEITUNG WINKELSCHLEIFER...
-
Seite 2: Inhaltsverzeichnis
Nassschleifen nicht zulässig ist. Einsatzwerkzeug zum Trennen geeignet Dieses Symbol weist Sie darauf hin, dass das Hinweis mitgelieferte Einsatzwerkzeug zum Trennen verwendet Das Signalwort weist auf wichtige Informationen (z. B. werden darf. auf Sachschäden), aber nicht auf Gefährdungen hin. Winkelschleifer PAGS 10-115... -
Seite 3: Sicherheit
Drogen, Alkohol oder Medikamenten stehen. Ein • Halten Sie Kinder und andere Personen während der Moment der Unachtsamkeit beim Gebrauch des Benutzung des Elektrowerkzeugs fern. Bei Ablenkung Elektrowerkzeugs kann zu ernsthaften Verletzungen können Sie die Kontrolle über das Elektrowerkzeug führen. verlieren. Winkelschleifer PAGS 10-115... - Seite 4 Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. • Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen. Winkelschleifer PAGS 10-115...
- Seite 5 Elektrowerkzeug befestigt werden, drehen sich Gerät verlieren, kann das Netzkabel durchtrennt oder ungleichmäßig, vibrieren sehr stark und können zum erfasst werden und Ihre Hand oder Ihr Arm in das sich Verlust der Kontrolle führen. drehende Einsatzwerkzeug geraten. Winkelschleifer PAGS 10-115...
- Seite 6 Trennscheibe. Trennscheiben sind zum Materialabtrag mit um die größtmögliche Kontrolle über Rückschlagkräfte der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung oder Reaktionsmomente beim Hochlauf zu haben. Die auf diese Schleifkörper kann sie zerbrechen. Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen. Winkelschleifer PAGS 10-115...
- Seite 7 Ihrer Hand. Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante. Winkelschleifer PAGS 10-115...
-
Seite 8: Bestimmungsgemäße Verwendung
Sie schützen dadurch Ihre Füße vor absplitternden, oder Wasserleitungen stoßen, wenn Sie mit einem herunterfallenden und herumfliegenden Abbruchteilen, Elektrowerkzeug arbeiten. die Verletzungen verursachen können. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschlitzen. Winkelschleifer PAGS 10-115... - Seite 9 1. Schalten Sie das Gerät aus. 2. Trennen Sie im Notfall das Gerät von der Netzeinspeisung: Ziehen Sie das Anschlusskabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen. 3. Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an. Winkelschleifer PAGS 10-115...
-
Seite 10: Informationen Über Das Gerät
• 1 x Winkelschleifer Gerätedarstellung • 1 x Trennscheibe Metall, Durchmesser Trennscheibe: 115 mm • 1 x Schutzhaube • 1 x Zusatzhandgriff • 1 x Zweilochspannschlüssel • 1 x Spannmutter • 1 x Transportkoffer • 1 x Anleitung Winkelschleifer PAGS 10-115... - Seite 11 Schwingungsbelastung über den gesamten Unsicherheit K 1,5 m/s² Arbeitszeitraum deutlich reduzieren. Schallwerte nach EN 60745 Schalldruckpegel L 90 dB(A) Schallleistung L 101 dB(A) Unsicherheit K 3 dB Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Winkelschleifer PAGS 10-115...
-
Seite 12: Transport Und Lagerung
• trocken und vor Frost und Hitze geschützt • Umgebungstemperatur unter 40 °C • im Transportkoffer an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz 2. Prüfen Sie den Zusatzhandgriff (7) auf festen Sitz. 3. Zur Demontage schrauben Sie den Zusatzhandgriff (7) gegen den Uhrzeigersinn ab. Winkelschleifer PAGS 10-115... - Seite 13 Um die Schutzhaube (6) einzustellen, gehen Sie wie folgt vor: 1. Lösen Sie die Spannschraube (9). 3. Ziehen Sie die Spannschraube (9) wieder fest und überprüfen Sie die Schutzhaube (6) auf richtige Arretierung. Die Schutzhaube darf sich nicht mehr drehen lassen. Winkelschleifer PAGS 10-115...
- Seite 14 Zweilochspannschlüssels (8) gegen den Uhrzeigersinn ab. Die Beschriftung muss zum Gerät hin zeigen. Achten Sie Anschließend lassen Sie die Spindelarretierung (1) wieder darauf, dass die Bohrung der Trennscheibe ohne Spiel zum los. Aufnahmeflansch passt. Verwenden Sie keine Reduzierstücke oder Adapter. Winkelschleifer PAGS 10-115...
- Seite 15 Arretierungspunkt, bis die Arretierung fixiert ist. Halten Sie die Spindelarretierung (1) gedrückt. 9. Ziehen Sie die Spannmutter (11) mit dem Zweilochspannschlüssel (8) wieder fest. Anschließend lassen Sie die Spindelarretierung (1) wieder los. Achten Sie darauf, dass die Trennscheibe nicht beschädigt wird. Winkelschleifer PAGS 10-115...
-
Seite 16: Bedienung
• Verwenden Sie die Trennscheibe niemals zum Schruppen! • Arbeiten Sie mit mäßigem Vorschub und verkanten Sie die Trennscheibe nicht. • Bremsen Sie auslaufende Trennscheiben nicht durch seitliches Gegendrücken ab. • Führen Sie die Trennscheibe immer im Gegenlauf durch das Werkstück. Winkelschleifer PAGS 10-115... -
Seite 17: Nachbestellbares Zubehör
Sie es am Netzstecker anfassen. • Lassen Sie das Gerät ggf. abkühlen. • Entfernen Sie das Werkzeug aus dem Gerät (siehe Kapitel Inbetriebnahme). • Reinigen Sie das Gerät gemäß dem Kapitel Wartung. • Lagern Sie das Gerät gemäß dem Kapitel Lagerung. Winkelschleifer PAGS 10-115... -
Seite 18: Fehler Und Störungen
Die Trennscheibe taucht nicht problemlos in das zu des Gehäuses erfordern, dürfen nur von einem autorisierten bearbeitende Material ein bzw. Trennleistung zu gering: Elektrofachbetrieb oder von Trotec durchgeführt werden. • Prüfen Sie, ob die gewählte Trennscheibe für das zu Beim ersten Gebrauch treten leichter Rauch oder Geruch bearbeitende Material geeignet ist. -
Seite 19: Wartung
Altgeräten soll die Wiederverwendung, die stoffliche Verwertung erfordern, dürfen nur von autorisierten bzw. andere Formen der Verwertung von Altgeräten ermöglicht Fachbetrieben oder von Trotec durchgeführt sowie negative Folgen bei der Entsorgung der in den Geräten werden. möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden. -
Seite 20: Konformitätserklärung
Konformitätserklärung Im Sinne der EG-Richtlinie Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A Hiermit erklären wir, die Trotec GmbH & Co. KG, dass die nachfolgend bezeichnete Maschine entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit den Anforderungen der EG-Richtlinie Maschinen i.d.F. 2006/42/EG. Produktmodell / Produkt:... - Seite 22 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
