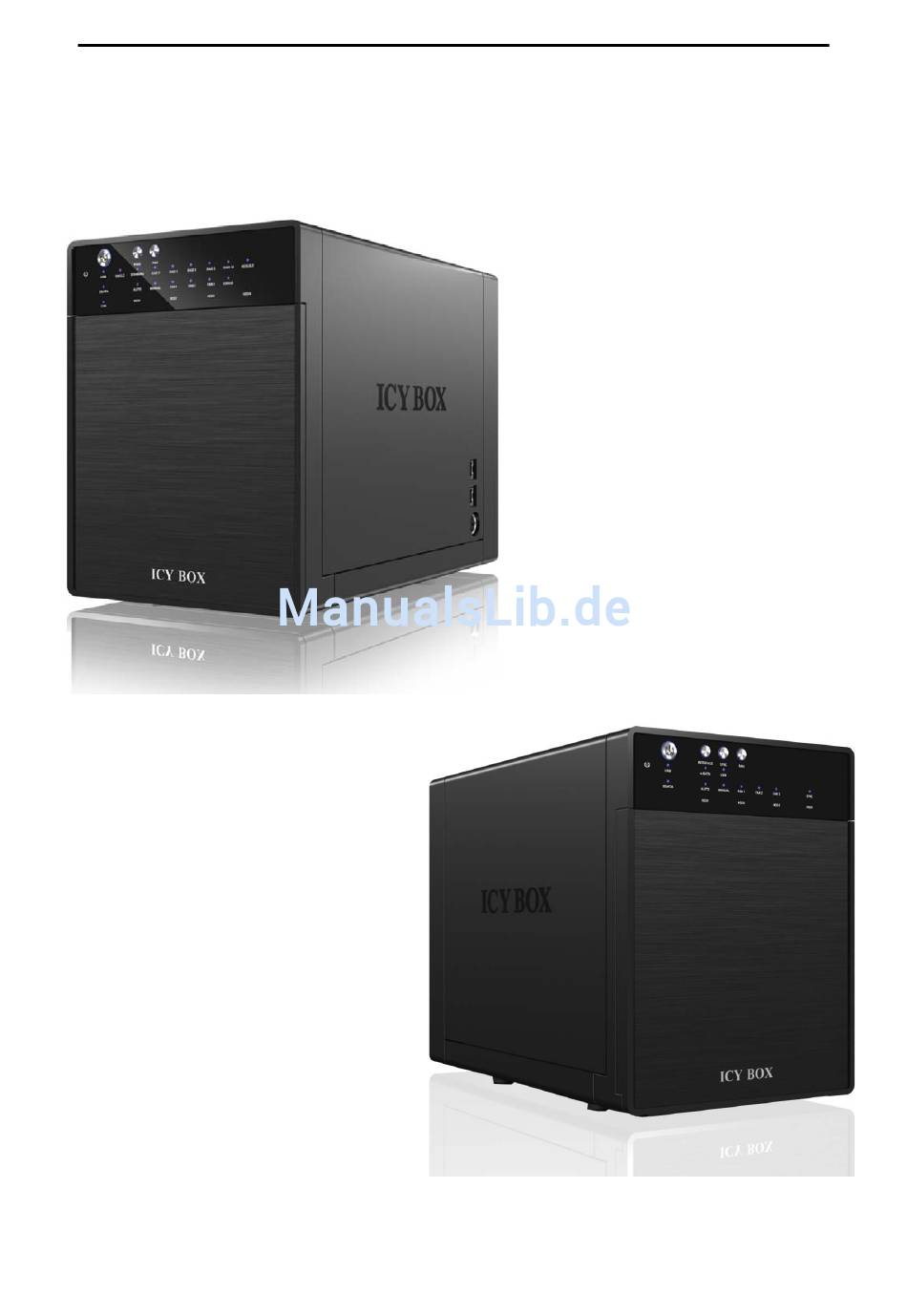

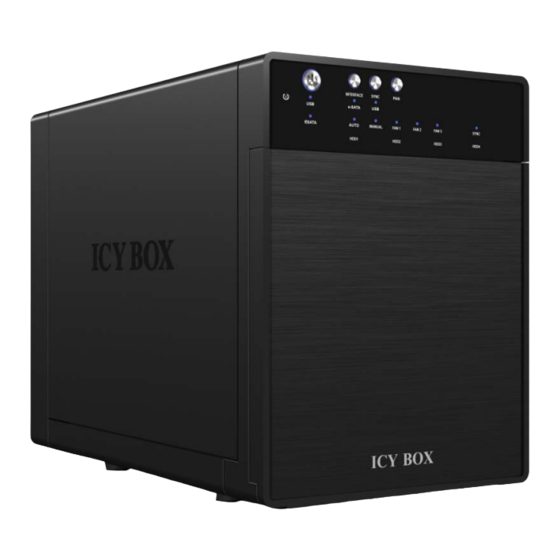

- Seite 1 Version 1.1 Handbuch IB-3640 Serie IB-RD3640SU3E2/SU3 IB-3640SU3...
-
Seite 2: Inhaltsverzeichnis
Version 1.1 Handbuch IB-3640 Serie 1. Einführung ..................................3 NHALT 1.1 Allgemeine Informationen ..........................3 2. Hardware IB-3640 Serie ............................. 4 2.1 Frontansicht mit LED Beschreibung ......................4 2.2 Rückansicht ................................6 2.3 Seitenansicht ................................7 3. Festplatteninstallation ............................7 4. -
Seite 3: Einführung
Stellen Sie vor der Inbetriebnahme des Geräts sicher, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Wenn die Netzspannung nicht mit der Spannung auf dem Typenschild übereinstimmt, wenden Sie sich bitte an Ihren ICY BOX Händler. Vor Arbeiten an dem Gerät entfernen Sie das Gerät von der Stromzufuhr. -
Seite 4: Hardware Ib-3640 Serie
Version 1.1 Handbuch IB-3640 Serie Gerät, die Flüssigkeiten enthalten (zum Beispiel Vasen). - Das Gerät darf keinen starken Wärmequellen ausgesetzt werden (zum Beispiel Heizgeräte oder direkte Sonneneinstrahlung). - Vergewissern Sie sich, dass das Gerät so aufgestellt ist, dass genügend Raum für die Lüftung vorhanden ist. - Seite 5 Version 1.1 Handbuch IB-3640 Serie Funktion: LED Blau – Abschaltung mit PC Funktion: LED Gelb - Abschaltung mit PC + Einschalten mit PC 7. Lüftertaste Zur Kontrolle des automatischen und manuellen Modus, sowie zur Einstellung der Lüftergeschwindigkeit. 8. eSATA Zur Anzeige der aktiven Hostverbindung 9.
-
Seite 6: Rückansicht
Version 1.1 Handbuch IB-3640 Serie 8. RAID 1 9. RAID 3 10. RAID 5 11. RAID 10 12. Rebuild 13. USB in Verwendung/ Datenzugriff 14. eSATA in Verwendung/ Datenzugriff 15. FireWire in Verwendung/ Datenzugriff (SU3E2 version only) 16. Smart Fan Automatischer Modus 17. -
Seite 7: Seitenansicht
Version 1.1 Handbuch IB-3640 Serie 2.3 S EITENANSICHT IB-RD3640SU3E2 IB-RD3640SU3 / IB-3640SU3 1. 2x FireWire b Anschluss 2. DC Stromanschluss 3. F ESTPLATTENINSTALLATION - Entnehmen Sie die Handgriffe und schrauben Sie diese an die Enden der Festplatten. - Öffnen Sie die Tür an der Vorderseite. - Drücken Sie die beiden Verriegelungen (1) des Metallrahmens herunter und entnehmen Diesen. -
Seite 8: Einstellen/Ändern Des Raid Modus
Version 1.1 Handbuch IB-3640 Serie - Einmal angeschlossen leuchtet die System LED blau. Alle Festplatten-LEDs leuchten blau. Bei Schächten mit Festplatten bleiben die LEDs danach blau. Bei Zugriff blinken die entsprechenden Festplatten LEDs lila IB-3640SU3 - Schalten Sie nun das Gerät ein und vervollständigen die Festplatteneinstellungen mittels des Festplattendienstprogrammes Ihres Computers. - Seite 9 Version 1.1 Handbuch IB-3640 Serie Spiegelung...
- Seite 10 Version 1.1 Handbuch IB-3640 Serie...
-
Seite 11: Festplatten Initialisierung
Version 1.1 Handbuch IB-3640 Serie 5. F ESTPLATTEN NITIALISIERUNG 5.1 W 2000 / XP (32/64 INDOWS Bei der Verwendung von unformatierten Festplatten müssen diese unter Umständen zunächst initialisiert werden. Gehen Sie dabei bitte wie folgt vor: - Führen Sie “Start” und “Ausführen” an Ihrem Windows Rechner aus und tippen Sie „discmgmt.mcs“ ein. -
Seite 12: Windows Vista (32/64 Bit)
Version 1.1 Handbuch IB-3640 Serie 3. Festplattenformatierung abgeschlossen. 5.2 W (32/64 INDOWS ISTA Bei der Verwendung von unformatierten Festplatten müssen diese unter Umständen zunächst initialisiert werden. Gehen Sie dabei bitte wie folgt vor: - Führen Sie “Start” und “Ausführen” an Ihrem Windows Rechner aus und tippen Sie „discmgmt.mcs“ ein. -
Seite 13: Windows 7 (32/64 Bit)
Version 1.1 Handbuch IB-3640 Serie 2. Neue Partition erstellen und formatieren. 3. Festplattenformatierung abgeschlossen. 5.3 W 7 (32/64 INDOWS Bei der Verwendung von unformatierten Festplatten müssen diese unter Umständen zunächst initialisiert werden. Gehen Sie dabei bitte wie folgt vor: - Führen Sie “Start” und “Ausführen” an Ihrem Windows Rechner aus und tippen Sie „discmgmt.mcs“ ein. - Seite 14 Version 1.1 Handbuch IB-3640 Serie 1. Festplatteninitialisierung starten. Hinweis: Aktivieren Sie den GPT Modus, wenn die Gesamzkapazität 2 TB übersteigt, bzw. den MBR Modus wenn die Kapazität der estplatte kleiner als 2 TB ist. 2. 2. Neue Partition erstellen und formatieren. 3.
-
Seite 15: Macintosh O.s. 10.X
Version 1.1 Handbuch IB-3640 Serie 5.4 M O.S. 10.X ACINTOSH Bei der Verwendung von unformatierten Festplatten müssen diese unter Umständen zunächst initialisiert werden. Gehen Sie dabei bitte wie folgt vor: 1. Öffnen Sie das Festplattendienstprogramm. 2. Initialisieren Sie die Festplatte mithilfe des Dienstprogrammes. 3. - Seite 16 Version 1.1 Handbuch IB-3640 Serie 4. Wählen Sie erneut “Erase” (Löschen). 5. Formatierung wird durchgeführt 6. Nach Abschluss der Formatierung.
-
Seite 17: Allgemeine Hinweise
Version 1.1 Handbuch IB-3640 Serie 6. A LLGEMEINE INWEISE Ein Wechsel des eingestellten RAID Modus führt zu vollständigem Datenverlust. Sollte dies Notwendig werden, führen Sie zuvor ein Datenbackup durch. Zur Änderung des RAID Modus gehen Sie bitte genau wie weiter oben beschrieben vor, da sonst die Änderungen unter Umständen nicht übernommen werden. - Seite 18 Version 1.1 Handbuch IB-3640 Serie Sollte der Lüfter oder das Gerät ausfallen, können Sie im Rahmen der Gewährleistungszeit eine Reparatur über Ihren Händler veranlassen. Arbeitsumgebung: Temperatur 0 ~ 60 °C Relative Luftfeuchtigkeit 90 % Der Lüfter wird automatisch durch einen Thermosensor kontrolliert, kann aber auch manuell auf 3 verschiedene Geschwindigkeiten eingestellt werden: Geschwindigkeit 1: unter 45°...
- Seite 19 Version 1.1 Handbuch IB-3640 Serie den tatsächlichen Anzeigen des aktuellen Produkts oder dem Inhalt etwas abweichen. RaidSonic Technology GmbH ist nicht verantwortlich für irgendwelche Schäden oder Verluste, die auf die Verwendung dieser Anleitung zurückzuführen sind.
