Systemtakt und CPU Multiplikator auf HOT-579

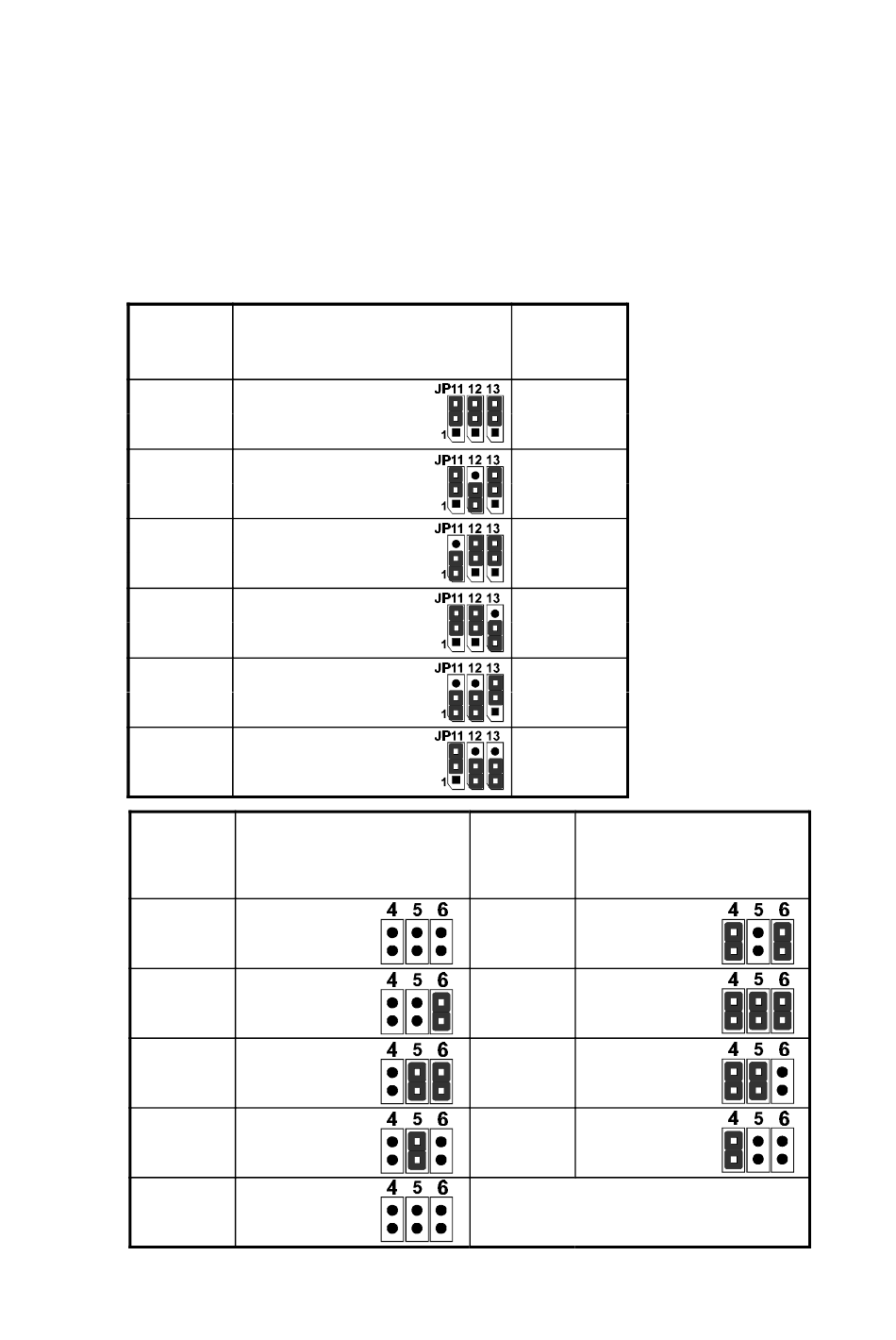

Tabelle 2-2 zeigt die Jumper-Konfigurationen für Systemtakte von 50 MHz bis 83 MHz.
Tabelle 2-3 zeigt die Jumper-Konfigurationen für CPU-Multiplikatoren von 1,5x bis 5,5x.
Bemerkung: Die Einstellung 83 MHz für den Systemtakt ist möglich, um den Chipsatz zu
übertakten, daher kann sie nicht empfohlen werden.
System
Takt
50 MHz
55 MHz
60 MHz
66 MHz
75 MHz
83 MHz
Multipli-
kator
1.5 x
2 x
2.5 x
3 x
3.5 x
JP11
JP12
JP13
JP11: 2 - 3 geschlossen
JP12: 2 - 3 geschlossen
JP13: 2 - 3 geschlossen
JP11: 2 - 3 geschlossen
JP12: 1 - 2 geschlossen
JP13: 2 - 3 geschlossen
JP11: 1 - 2 geschlossen
JP12: 2 - 3 geschlossen
JP13: 2 - 3 geschlossen
JP11: 2 - 3 geschlossen
JP12: 2 - 3 geschlossen
JP13: 1 - 2 geschlossen
JP11: 1 - 2 geschlossen
JP12: 1 - 2 geschlossen
JP13: 2 - 3 geschlossen
JP11: 2 - 3 geschlossen
JP12: 1 - 2 geschlossen
JP13: 1 - 2 geschlossen
JP4,JP5,JP6
JP4: offen
JP5: offen
JP6: offen
JP4: offen
JP5: offen
JP6: geschlossen
JP4: offen
JP5: geschlossen
JP6: geschlossen
JP4: offen
JP5: geschlossen
JP6: offen
JP4: offen
JP5: offen
JP6: offen
Benutzerhandbuch für HOT-579 - 10
PCI Takt
25 MHz
27.5 MHz
30 MHz
33 MHz
37.5 MHz
41.5 MHz
Tabelle 2-2
Multipli-
JP4,JP5,JP6
kator
JP4: geschlossen
4 x JP5: offen
JP6: geschlossen
JP4: geschlossen
4.5 x JP5: geschlossen
JP6: geschlossen
JP4: geschlossen
5 x JP5: geschlossen
JP6: offen
JP4: geschlossen
5.5 x JP5: offen
JP6: offen
Tabelle 2-3
