KROHNE H250 M40 Handbuch
  1. Anleitungen
  2. Marken
  3. KROHNE Anleitungen
  4. Durchflussmesser
  5. H250 M40
  6. Handbuch

KROHNE H250 M40 Handbuch

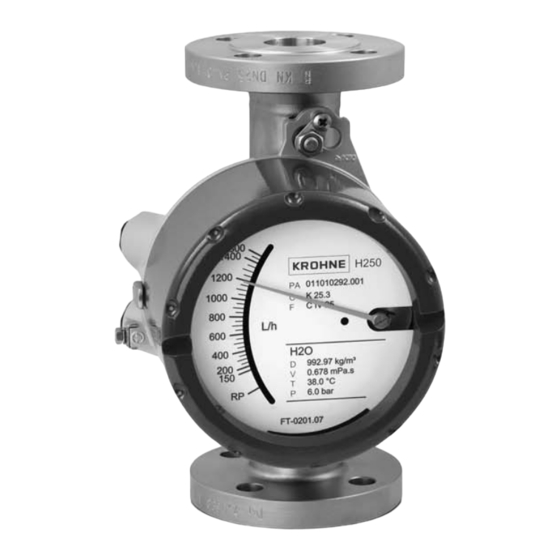

Schwebekörper-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für H250 M40:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
H250 M40
H250 M40
H250 M40
H250 M40
Schwebekörper-Durchflussmessgerät
© KROHNE 01/2010 - 4000591701 MA H250 M40 R01 de
Handbuch
Handbuch
Handbuch
Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE H250 M40

Inhaltszusammenfassung für KROHNE H250 M40

  • Seite 1 H250 M40 H250 M40 H250 M40 H250 M40 Handbuch Handbuch Handbuch Handbuch Schwebekörper-Durchflussmessgerät © KROHNE 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 2 IMPRESSUM :::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2010 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...

  • Seite 3: Inhaltsverzeichnis

    4.2.3 Schaltausgang ESK4-T ......................28 4.2.4 ESK4-T Pulsausgang ......................31 4.2.5 ESK4-T Reseteingang ......................32 4.3 Erdungsanschlüsse ......................32 4.4 Schutzart......................... 33 5 Inbetriebnahme 5.1 Standardgerät......................... 34 5.2 Anzeige ESK4-T ......................34 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 4 7.5.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........58 7.6 Entsorgung ........................58 8 Technische Daten 8.1 Funktionsprinzip......................59 8.2 Technische Daten ......................60 8.3 Abmessungen und Gewichte..................66 8.4 Messbereiche ......................... 69 9 Notizen www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 5: Sicherheitshinweise

    • Bei Geräten mit elektrischen Einbauten: EMV Richtlinie 2004/108/EG • Geräte für den Ex-Bereich: ATEX Richtlinie 94/9/EG sowie • NAMUR Empfehlungen NE 21 und NE 43 Der Hersteller bescheinigt die erfolgreiche Prüfung durch das Anbringen des CE-Zeichens. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 6: Sicherheitshinweise Des Herstellers

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 7: Produkthaftung Und Garantie

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 8: Sicherheitszeichen Und Verwendete Symbole

    Dieses Symbol verweist auf alle wichtigen Konsequenzen aus den vorangegangenen Aktionen. 1.5 Sicherheitshinweise für den Betreiber VORSICHT! Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal vorgenommen werden. Die regionalen Arbeitsschutz- und Sicherheitsvorschriften sind unbedingt einzuhalten. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 9: Gerätebeschreibung

    Prüfen Sie, ob auf dem Typenschild die korrekte Versorgungsspannung angegeben ist. Abbildung 2-1: Lieferumfang 1 Messgerät in bestellter Ausführung 2 Für die Version ESK4T - Magnetstift 3 Dokumentation 4 Zertifikate, Kalibrierzeugnis (nur nach Auftrag) 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 10: Geräteausführung

    • H250H für den Einsatz in horizontalen Leitungen • H250U für den Einsatz in vertikale Fallleitungen • H250F mit hygienischem Messrohrdesign für Food & Pharma • H250C mit PTFE / TFM -Auskleidung für aggressive Messstoffe www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 11: Anzeigeausführungen

    5 Druckstück für ESK4 Befestigung 6 Gehäusedeckel-Arretierung 7 Erdklemme aussen Versionen K1 / K2 und ESK4 1 Anzeige mit Kontaktmodul K2 2 Anzeige mit ESK4 Stromausgang 4...20 mA Beide Versionen können miteinander kombiniert werden. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 12 5 Bedientasten ^ ↑ → 6 Anschlüsse Binärausgänge und Reset-Eingang 7 Verbindungskabel ESK4 zum Prozessormodul und Prozessormodul zum Anzeigemodul Version Feldbus ESK4-FF / ESK4-PA 1 Basismodul mit elektronischen Magnetsensoren 2 Anschluss Busmodul www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 13: Schwebekörper-Dämpfung

    Bewegung. Dies führt zu einer deutlich beruhigten Zeigerstellung, ohne den Messwert zu verfälschen. Eine Spannschraube sorgt für einen sicheren Sitz. Die Wirbelstrombremse kann nachträglich ohne Neukalibrierung bei laufendem Betrieb eingebaut werden (Siehe Service). 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 14: Typschild

    7 Elektrische Anschlussdaten 8 Internetseite Zusatzkennzeichnung an der Anzeige • SN - Seriennummer • SO - Verkaufsauftrag / Position • PA - Auftrag • Vx - Produktkonfigurator Code • AC - Artikel Code www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 15: Bezeichnungsschlüssel

    ESK4-FF - Foundation Fieldbus ESK4-PA - Profibus PA 7 Grenzwertgeber K1 - ein Grenzwertgeber K2 - zwei Grenzwertgeber 8 Explosionsschutz Ex - Explosionsgeschütztes Betriebsmittel * nicht belegte Stellen entfallen (keine Leerstellen) 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 16: Installation

    • Lagern Sie das Messgerät trocken und staubfrei. • Vermeiden Sie direkte dauerhafte Sonneneinstrahlung. • Lagern Sie das Messgerät in der Originalverpackung. • Die zulässigen Lagertemperaturen betragen -40...+80°C / -40...+176°F für Standardgeräte. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 17: Einbaubedingungen

    • Messgerätes zu führen. Die Rohrleitungen sind gegebenenfalls abzufangen, um die Übertragung von Vibrationen auf • das Messgerät zu reduzieren. Verlegen Sie Signalkabel nicht direkt neben Kabeln für die Energieversorgung. • 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 18: Bei H250H Mit Horizontaler Durchflussrichtung Ist Die Einbaulage Zu Beachten

    4 x M 16 4 x 5/8“ 8 x 5/8“ 3“ 150/300 8 x M 16 4 x 5/8“ 8 x ¾“ 8 x ¾“ 4“ 150/300 8 x M 16 8 x 5/8“ www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 19: Magnetfilter

    Druckverlust eine optimale Wirkung erzielt wird. Zum Schutz gegen Korrosion sind die Magnete einzeln mit PTFE umhüllt. Werkstoff: 1.4571 Magnetfilter 1 Typ F - Passstück mit Flansch - Baulänge 100 mm 2 Typ FS - Passstück ohne Flansch - Baulänge 50 mm 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 20: Wärmeisolierungen

    2 Anzeige mit HT Verlängerung VORSICHT! Die Wärmeisolierung 1 darf maximal bis an die Gehäuserückseite 2 reichen. Der Bereich der Kabeleinführungen 3 muss frei zugänglich sein. Abbildung 3-1: Isolierung - Schnittbild www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 21: Elektrische Anschlüsse

    Sämtliche Arbeiten am elektrischen Teil des Messgeräts dürfen nur von entsprechend ausgebildeten Fachkräften ausgeführt werden. INFORMATION! Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Versorgungsspannung angegeben ist. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 22: Elektrischer Anschluss Anzeige M40

    Die Anschlussklemmen sind steckbar ausgeführt und können zum Anschließen der Leitungen abgenommen werden. Die eingebauten Grenzwertgeber-Typen sind dem Typschild der Anzeige zu entnehmen. Elektrischer Anschluss der Grenzwertgeber Kontakt Klemmen Nr. Anschluss 2-Leiter NAMUR Anschluss 3-Leiter www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 23: Grenzwerteinstellung

    • Arretierungsschraube 3 etwas lösen • Skale bis zum Einrastpunkt zurückschieben • Kontaktzeiger 1 und 2 auf den gewünschten Schaltpunkt einstellen Nach der Einstellung: Die Kontaktzeiger mit der Arretierungsschraube 3 fixieren. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 24 Stromaufnahme in der gezeigten Stellung: Kontakt Strom ≤ 1 mA MIN 1 NAMUR ≤ 1 mA MIN 2 NAMUR ≥ 3 mA MAX 1 NAMUR ≥ 3 mA MAX 2 NAMUR www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 25: Stromausgang Esk4

    In diesen Fällen ist eine Funktionskleinspannung mit sicherer galvanischer Trennung (PELV) empfohlen. 1 Klemmenanschluss 2 Messumformerspeisetrenner mit galvanischer Trennung 3 Hilfsenergie (siehe Angaben Speisetrenner) 4 Messsignal 4...20 mA ® 5 Externe Bürde, HART Kommunikation 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 26: Spannungsversorgung

    Messwertübertragung (4...20 mA). ® Ausnahme bei Multidrop-Betrieb. Im Multidrop-Betrieb können maximal 15 Geräte mit HART Funktion parallel betrieben werden, wobei deren Stromausgänge inaktiv geschaltet werden (I ca. 4,5 mA pro Gerät). www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 27: Parametrierung

    • Signalerfassung innerhalb der Messgrenzen der internen Sensoren • Temperaturkompensation der internen Sensoren • Kalibrierung bezogen auf die Applikation • Plausibilität des Durchflusszählwertes • Plausibilität zwischen physikalischem Einheiten System und ausgewählter Einheit 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 28: Schaltausgang Esk4-T

    Die Schaltausgänge B1 und B2 können in zwei Anschlussarten erfolgen: • NAMUR (R ca. 1kOhm) • OC - (open collector) niederohmiger Schaltausgang in PNP Technik Kontakt Klemmen Nr. Anschluss 2-Leiter NAMUR Anschluss 2-Leiter OC www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 29 4 Hilfenergie U ext. 5 Bürde R Schaltwerte Öffner Schließer NAMUR NAMUR Schaltwert erreicht < 1mA < 1mA > 3mA max. 100mA Schaltwert nicht erreicht > 3mA max. 100mA < 1mA < 1mA 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 30: Spannungsverlust Von B1 Und B2

    2 Minimaler Lastwiderstand R [Ohm] 3 Hilfsenergie U ext. Spannungsverlust von B1 und B2 1 Lastwiderstand R 100 Ohm 2 Lastwiderstand R 1000 Ohm 3 Spannungsverlust U 4 Hilfsenergie U ext. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 31: Esk4-T Pulsausgang

    Stromausgang und dem Ausgang B1 getrennt ist. Er kann als niederohmiger Ausgang oder als NAMUR Ausgang betrieben werden. Abbildung 4-2: Daten Pulsausgang = 10 Hz Die Pulsbreite t kann im Menü der Anzeige von 30...500 ms konfiguriert werden. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 32: Esk4-T Reseteingang

    Ist der Eingang als AKTIV LO eingestellt, führt eine Unterbrechung zu Rücksetzen des Zählers. 4.3 Erdungsanschlüsse 1 Erdanschluss in der Anzeige 2 Erdanschluss aussen GEFAHR! Die Erdungsleitung darf keine Störspannungen übertragen. Erden Sie keine weiteren elektrischen Geräte mit dieser Erdungsleitung. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 33: Schutzart

    • Die Kabeldurchführungen 2 müssen fest angezogen sein. • Verschließen Sie nicht verwendete Kabeldurchführungen mit einem Blindstopfen 1. 1 Blindstopfen verwenden, wenn kein Kabel durchgeführt wird 2 Kabeldurchführung fest anziehen 3 Kabel als Schlaufe verlegen 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 34: Inbetriebnahme

    Kunden voreingestellten Parameter analysiert, auf Plausibilität geprüft und der aktuelle Messwert wird angezeigt. Betrieb INFORMATION! Das Messgerät ist wartungsarm. Beachten Sie die Einsatzgrenzen hinsichtlich Messstoff- und Umgebungstemperatur. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 35: Betrieb

    • Verlassen Sie den Loop Check Modus durch langes Drücken des Mikroschalter (mehr als 3 Sekunden). Der Stromausgang springt in den Messmodus 2 zurück. INFORMATION! Wird der Mikroschalter länger als 60 Sekunden nicht gedrückt, kehrt der ESK4 automatisch in den Messmodus 2 zurück. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 36: Bedienelemente Esk4-T

    Die mechanischen Bedientasten und die Bedientasten für den Magnetstift sind in ihrer Funktion gleich. Zur Beschreibung der Bedienfunktionen in dieser Dokumentation werden die Tasten als Symbol dargestellt: Taste Symbol Enter ^ ^ ^ ^ ↑ aufwärts → rechts Tabelle 6-1: Bedientasten ESK4-T www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 37: Grundlagen Der Bedienung Esk4-T

    Funktion Editieren ↑ ↑ ↑ → ↑ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ Tabelle 6-3: Navigation Menüstruktur 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 38: Einstellungen Im Menü Ändern

    7200 END&EINH. 6.3.4 Maßnahmen bei fehlerhafter Anzeige Bei nicht plausiblen Anzeigen am Display bzw. Reaktionen auf Tastaturbefehle müssen Sie einen Harware Reset durchführen. Schalten Sie die Versorgungsspannung AUS und wieder EIN. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 39: Übersicht Über Funktionen Und Einheiten Esk4-T

    ImpGal/s ImpGal/min ImpGal/h Masse g/min kg/s kg/min kg/h kg/d t/min lb/s lb/min lb/h lb/d STon/min STon/h STon/d LTon/h LTon/d Volumenzähler ImpGal gallon bbl (liq) Massezähler STon LTon Temperatur °C °F 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 40: Fehlermeldungen Esk4-T

    Kontrolle schalten NO TEMP. Fehler Das Gerät muss mit Angabe des Fehlers an COMPENSATION Sensortemperatur- den Hersteller zur Überprüfung kompensation des zurückgeschickt werden. Gerätes ist fehlerhaft oder nicht durchgeführt. = ggf. Messfehler www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 41 3.12 aktiviert oder deaktiviert ist) gesättigt und ist nicht mehr mit dem Messwert gekoppelt. ® DDs ("Treiber“) für HART Tools, Prozessleittechnik (z.B. Siemens PDM oder AMS) PACTware™ ® und HART DTMs sind im KROHNE Download Center verfügbar. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 42: Menü Esk4-T

    6% EIN 4% AUS 3.15 Eingangscode NEIN INFORMATION! Das Messgerät wurde werksseitig entsprechend der Kundenbestellung voreingestellt. Daher ist eine nachträgliche Konfiguration über das Menü nur dann notwendig, wenn sich der Einsatzzweck des Messgeräts ändert. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 43: Menüstruktur

    2.4 Binäreingang B3 2.5 Geräteidentifikation 2.5.1 Elektronik Revision 2.5.2 Seriennummer ESK4 2.5.3 Produktionsauftrag 2.5.4 Seriennummer Komlettgerät 2.6 Software Version 2.6.1 Software Version ESK4 2.6.2 Software Version I/O Module 2.7 Messstellenbezeichnung (Tag) 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 44 3.11 Abgleich DAC (20mA) 3.12 Alarmstrom 3.13 Endwert und Einheit 3.13.1 Durchfluss 3.13.2 Summenzähler 3.13.3 Temperatur 3.14 Schleichmenge 3.14.1 Status 3.14.2 Einschaltwert 3.14.3 Ausschaltwert 3.15 Eingangscode 3.15.1 Aus 3.15.2 Ein 3.16 Werkseinstellung www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 45: Menü Erläuterungen

    Bei einem Hysterese-Wert von 0 hat der Schaltpunkt keine Hysterese (3=4). Wird ein Hysterese-Wert von 20 L/h eingeben, so wechselt der Ausgang B1 seinen binären Zustand auf Ausgangsstellung, wenn 180 L/h unterschritten wird 4. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 46 Bei Bestätigung mit JA wird der Wert des Summenzählers auf 0.0 zurückgesetzt. 1.5.2 WARNUNGEN Bei Bestätigung mit ja werden alle anstehenden Warnungen quittiert. Hinweis: Hinweis: Hinweis: Hinweis: Die Quittierung gilt nicht für Fehlermeldungen. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 47: Erläuterung

    Spannung erfolgt nur bei aktivierter Funktion von B3 (siehe Fct. 3.8). GERAETE ID. Informationen zur Geräteidentifikation 2.5.1 ELEKTR.REV. Elektronik Revision 2.5.2 ELEKTR.SN Seriennummer der Elektronik 2.5.3 PROD.AUFTRAG Produktionsauftrag für das komplette Durchflussmessgerät 2.5.4 GERAET SN Seriennummer für das komplette Durchflussmessgerät 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 48: Information Zu Den Software Revisionsständen

    Parametrierung Schaltpunkt erfolgt unter Fct. 1.2.1 (ZHL. WERT B2) PULSAUSGANG Siehe FUNKTION B1 Parametrierung erfolgt unter Fct. 3.6 (Pulsbreite) und Fct. 3.7 (Pulse/Einheit.). KONTAKT B2 OEFFNER Siehe KONTAKT B1 SCHLIESSER Siehe KONTAKT B1 www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 49 D/A Abgleich für den Messbereichsendwert (20mA) Hinweis: Hinweis: Hinweis: Hinweis: ® Diese Funktion ist nicht verfügbar im HART Multi-Drop Mode. Achtung: Achtung: Achtung: Achtung: Während des Abgleich folgt der Wert der Stromschleife nicht dem aktuellen Prozess. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 50: Durch Das Ändern Der Einheit Wird Der Jeweilige Endwert Entsprechend

    Wertebereich 2 … 20% (vom Messbereichsendwert) Der Durchfluss ist 0. Der Stromausgang ist 4.00 mA 3. Wenn der Durchfluss steigt, so bleibt der Stromausgang auf 4.00 mA bis er den Ausschaltwert 2 erreicht hat. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 51 Code eingetippt werden. Das Display visualisiert die gewünschte Tastenkombination. GRUNDEINST. 3.16 Rücksetzen von Parametern auf Werkseinstellung Es erfolgt immer eine Sicherheitsabfrage (ja/nein), um ein versehentliches Rücksetzen zu vermeiden. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 52: Service

    Schwebekörperführungsstange durch die Mittelbohrung des Fängers geführt werden. • Den Sprengring ins Messteil einsetzen. • Das Gerät wieder in die Rohrleitung einbauen. VORSICHT! Ohne eine Nachkalibrierung ist mit einem zusätzlichen Messfehler zu rechnen. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 53: Nachrüstung Schwebekörperdämpfung

    • Den Kontakteinschub in die Nut 4 der Halterung einschieben bis der Halbkreis 1 der Kontaktplatine den Zeigerzylinder umschließt. Die Anschlussklemmen des Kontakteinschubes sind steckbar ausgeführt und können zum Anschließen der Leitungen abgenommen werden. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 54: Austausch - Nachrüstung Esk4

    • Geräteadresse • Serien-Nummer • Messstellenbezeichnung • Digitale Messwertabfrage in Durchflusseinheiten, % und mA • Test / Einstellfunktionen • Abgleich 4,00 und 20,00 mA • Stromausgang setzen auf jeden beliebigen Wert www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 55: Ersatzteilverfügbarkeit

    Set Schwebekörperfänger; standard (1 Fänger, 1 Sprengring) X253050100 Set Schwebekörperfänger; Gasdämpfung (ZrO X253050200 Set Schwebekörperfänger; Gasdämpfung (PEEK) X253050300 Dämpfungsbuchse (14x10) ZrO inkl. 2x Sprengring X253053100 Dämpfungsbuchse (14x10) PEEK inkl. 2x Sprengring X253053200 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 56 Deckel M40 komplett, seewasserfest X251110200 Grundplatte M40 standard X251120100 Grundplatte M40 seewasserfest X251120200 Nachrüstsatz HT Verlängerung X251021000 Modulträger(Profilschiene) X251121100 Zeigersystem, komplett X251122100 Skala bedruckt (Seriennummer erforderlich) auf Anfrage weitere Ersatzteile auf Anfrage www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 57: Verfügbarkeit Von Serviceleistungen

    Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 58: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste ausgeht! Datum: Unterschrift: Stempel: 7.6 Entsorgung VORSICHT! Für die Entsorgung sind die landesspezifischen Vorschriften einzuhalten. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 59: Technische Daten

    Der geführte Schwebekörper stellt sich so ein, dass die an ihm angreifende Durchflusskraft und die entgegenwirkende Federkraft im Gleichgewicht sind. Die durchflussabhängige Stellung des Schwebekörpers im Messteil wird durch eine magnetische Kopplung auf eine Skale angezeigt. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 60: Technische Daten

    Betriebsdruck <0,3 bar / 4,4 psig DN50...100 / 2"...4" Betriebsdruck <0,2 bar / 2,9 psig Einbaubedingungen nach VDI/VDE 3513 Blatt 3 ≥ 5 x DN Einlaufstrecke ≥ 3 x DN Auslaufstrecke 1 höhere Betriebsdrücke auf Anfrage www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 61 -4…+194 Minimale Umgebungstemperaturen T mit elektrischen Komponenten amb. Ausführung [°C] [°F] ESK4, ESK4-FF, ESK4-PA ESK4-T Grenzwertgeber NAMUR Grenzwertgeber 3-Leiter 1 Kontrast des Displays außerhalb des Temperaturbereichs 0...60 °C / 32..140°F abnehmend. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 62: Kurzbezeichnung

    (Dauerbetriebstemperatur der zu verwendenden Kabel: +100°C) Kurzbezeichnung Hochtemperatur-Ausführung ESK4 Stromausgang 2-Leiter Technik 4…20 mA ESK4-T ESK4 mit LCD-Anzeige, binären Statusausgängen, digitalem Zähler und Pulsausgang. ESK4-FF FOUNDATION FIELDBUS Schnittstelle (in Vorbereitung) ESK4-PA PROFIBUS PA Schnittstelle (in Vorbereitung) www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 63 Min. Bürde bei HART ® ESK4 HART Parametrierung Herstellername (Code) KROHNE Messtechnik (69 = 45h) Modellname ESK4 (214 = 0xD6) ® HART Protokoll Revision Geräte Revision Physical Layer Geräte Kategorie Transmitter ohne galvanische Trennung 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 64 Durchflusseinheiten z.B. 5 Pulse / m Reset Eingang Binäreingang galvanisch getrennt Betriebsart Reset Zähler oder Start / Stopp Konfigurierbar als aktiv Hi / aktiv Lo Spannungspegel 5...30 VDC ≤ 1 mA Stromaufnahme ≥500 ms (aktiv) www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 65: Zulassungen (In Vorbereitung)

    II2G Ex ia IIC T6, II2G Ex d IIC T6, II3G Ex nA IIC T6 II2D tD IIC T6, II3D IP66 T65°C IS/I/1/ABCD;T6 FM-C NI/I/2/ABCD;T6 IS/I, II, III/1/A-G NI/II/2/ABCD XP/I/1/ABCD; T6 DIP/II,III/1/EFG/T6 Nepsi Ex ia IIC T1-T6 Ex nA II T1-T6 Ex d IIC T1...T6 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...

  • Seite 66: Abmessungen Und Gewichte

    9,73 ISO 228 ISO 228 H250/F H250/F Innengewinde Innengewinde Clamp Verbindung Verschraubung verschraubt verschweißt DIN 11851 1 Edelstahl 1.4435 - EHEDG geprüft - messstoffberührende Flächen Ra ≤ 0,8 / 0,6 µm www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 67 Messgeräte (H250/RR /HC) mit Beheizung: Beheizung mit Flanschanschluss EN 1092-1 DN15 PN40 ASME B16.5 ½" 150 lbs / RF Beheizung mit Rohranschluss für Ermeto PN40 Höhere Druckstufen und andere Anschlüsse auf Anfrage 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 68 Nennweite Schwebe- Ausklei- [mbar [psia] [mbar [psia] [mbar [psia] körper dung abs.] abs.] abs.] DN15...DN100 PTFE PTFE 1,45 DN15...DN80 Keramik PTFE 1,45 3,63 DN15...DN80 Keramik TFM / 1,45 1,45 1,45 Keramik www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 69: Messbereiche

    • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Die Umrechnung auf andere Messstoffe oder Betriebsdaten erfolgt mit Hilfe des Berechnungsverfahrens nach VDI /VDE Richtlinie 3513. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 70 • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Die Umrechnung auf andere Messstoffe oder Betriebsdaten erfolgt mit Hilfe des Berechnungsverfahrens nach VDI /VDE Richtlinie 3513. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 71 • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Die Umrechnung auf andere Messstoffe oder Betriebsdaten erfolgt mit Hilfe des Berechnungsverfahrens nach VDI /VDE Richtlinie 3513. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 72 • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Die Umrechnung auf andere Messstoffe oder Betriebsdaten erfolgt mit Hilfe des Berechnungsverfahrens nach VDI /VDE Richtlinie 3513. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 73 Luft 20°C - 1,013 bar abs. Anmerkungen: • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Umrechnung auf andere Messstoffe oder Betriebsdaten nach VDI /VDE Richtlinie 3513. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 74 Luft 68°F - 14,7 psi Anmerkungen: • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Umrechnung auf andere Messstoffe oder Betriebsdaten nach VDI /VDE Richtlinie 3513. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 75 Luft 20°C - 1,013 bar abs. Anmerkungen: • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Umrechnung auf andere Messstoffe oder Betriebsdaten nach VDI /VDE Richtlinie 3513. 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 76 Luft 68°F - 14,7 psi Anmerkungen: • Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss. • Andere Durchflussmessbereiche auf Anfrage. • Umrechnung auf andere Messstoffe oder Betriebsdaten nach VDI /VDE Richtlinie 3513. www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...

  • Seite 77: Notizen

    NOTIZEN H250 M40 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 78 NOTIZEN H250 M40 www.krohne.com 01/2010 - 4000591701 MA H250 M40 R01 de...
  • Seite 79 NOTIZEN H250 M40 01/2010 - 4000591701 MA H250 M40 R01 de www.krohne.com...
  • Seite 80 Messsysteme für die Öl- und Gasindustrie • Messsysteme für seegehende Schiffe Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
