KROHNE H250 M40 Zusatzanleitung
Geräteschutzniveau gb und db in zündschutzart eigensicherheit "i"
Vorschau ausblenden
Andere Handbücher für H250 M40:
- Handbuch (100 Seiten) ,
- Zusatzanleitung (24 Seiten) ,
- Anleitung (20 Seiten)
Verwandte Anleitungen für KROHNE H250 M40
Inhaltszusammenfassung für KROHNE H250 M40
- Seite 1 H250 M40 H250 M40 H250 M40 H250 M40 Zusatzanleitung Zusatzanleitung Zusatzanleitung Zusatzanleitung Geräteschutzniveau Gb und Db in Zündschutzart Eigensicherheit "i" © KROHNE 10/2019 - 4001475405 - AD H250-M40 Exi Gb-Db R05 de...
-
Seite 2: Inhaltsverzeichnis
INHALT H250 M40 1 Sicherheitshinweise 1.1 Allgemeine Hinweise......................3 1.2 EU-Konformität ........................ 3 1.3 Zulassung nach dem IECEx-Scheme ................3 1.4 Sicherheitshinweise ......................4 2 Gerätebeschreibung 2.1 Gerätebeschreibung ......................5 2.2 Bezeichnungsschlüssel....................5 2.3 Kennzeichnung ......................... 6 2.4 Brennbare Messstoffe...................... 7 2.5 Geräteschutzniveau...................... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE H250 M40 1.1 Allgemeine Hinweise Diese zusätzliche Anleitung gilt für explosionsgeschützte Ausführungen der Schwebekörper- Durchflussmessgeräte mit elektrischen Einbauten in Zündschutzart Eigensicherheit "i", Geräteschutzniveau (EPL) Gb und Db. Sie ergänzt die Standardanleitung für die nicht explosionsgeschützten Ausführungen. Die Hinweise dieser Anleitung enthalten nur die den Explosionsschutz betreffenden Daten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE H250 M40 1.4 Sicherheitshinweise Sofern diese Anleitung nicht beachtet wird, können Gefahren durch eine Explosion entstehen. Montage, Errichtung, Inbetriebnahme und Wartung dürfen ausschließlich durch im "Explosionsschutz geschultes Personal" ausgeführt werden! VORSICHT! Wenn Einsatzbedingungen und Einsatzort die Beachtung weiterer Normen, Vorschriften oder Gesetze erfordern, liegt dies in der Verantwortung der Betreiber bzw. -
Seite 5: Gerätebeschreibung

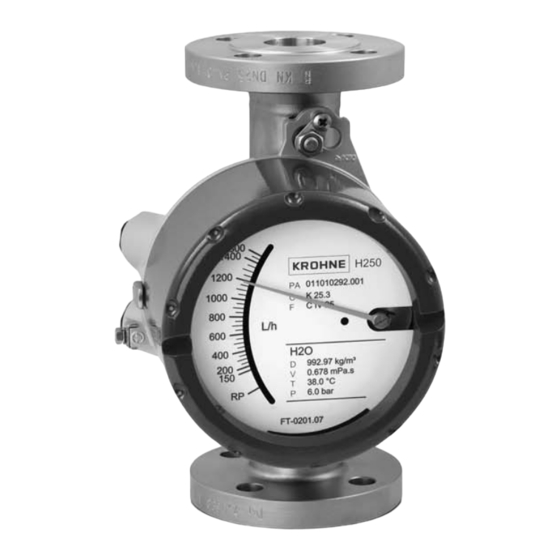

GERÄTEBESCHREIBUNG H250 M40 2.1 Gerätebeschreibung Schwebekörper-Durchflussmessgeräte dienen der Volumendurchflussmessung und Anzeige von brennbaren und nicht brennbaren Gasen und Flüssigkeiten. In dem Anzeigeteil können je nach Geräteausführung elektrische Grenzwertkontakte, ein 4...20 mA Signalausgang mit ® HART -Kommunikation, eine Foundation Fieldbus-Schnittstelle oder eine Profibus PA- Schnittstelle eingebaut sein. -
Seite 6: Kennzeichnung
GERÄTEBESCHREIBUNG H250 M40 2.3 Kennzeichnung Die Kennzeichnung des Gesamtgeräts erfolgt gemäß dem Bezeichnungsschlüssel gut sichtbar auf dem Anzeigeteil. Abbildung 2-2: Beispiel einesTypenschilds 1 Geräteausführung 2 Hersteller 3 Kennnummer der benannten Stelle ATEX & DGRL 4 Auslegungsdaten: Temperatur & Druckstufe 5 Daten entsprechend der Druckgerätelinie... -
Seite 7: Brennbare Messstoffe
GERÄTEBESCHREIBUNG H250 M40 2.4 Brennbare Messstoffe Atmosphärische Bedingungen: Atmosphärische Bedingungen: Atmosphärische Bedingungen: Atmosphärische Bedingungen: Die Standard-Umgebungsbedingungen unter denen davon ausgegangen werden kann, dass Ex- Betriebsmittel betrieben werden können, sind: • Temperatur: -20...+60°C / -4...+140°F • Druck: 80...110 kPa (0,8...1,1 bar) / 11,6...15,9 psi •... -
Seite 8: Geräteschutzniveau
GERÄTEBESCHREIBUNG H250 M40 2.5 Geräteschutzniveau Schwebekörper-Durchflussmessgeräte sind nach IEC 60079-0 und IEC 60079-11 in Geräteschutzniveau (EPL) Gb für den Einsatz in Zone 1 und Zone 2 ausgelegt. Je nach Gerätevariante sind Schwebekörper-Durchflussmessgeräte zusätzlich in Geräteschutzniveau (EPL) Db für den Einsatz in Zone 21 und Zone 22 ausgelegt. -
Seite 9: Zündschutzarten
GERÄTEBESCHREIBUNG H250 M40 2.6 Zündschutzarten Das Schwebekörper-Durchflussmessgerät ist in Zündschutzart Eigensicherheit "i" nach IEC 60079-11 ausgelegt. Die Kennzeichnung für die Gerätekategorie II 2 G bzw. das Geräteschutzniveau (EPL) Gb lautet: II 2G II 2G II 2G II 2G (nur ATEX) Ex ia IIC T6...T2 Gb... - Seite 10 GERÄTEBESCHREIBUNG H250 M40 Die zusätzliche Kennzeichnung der Ausführung für die Gerätekategorie II 2 D bzw. das Geräteschutzniveau (EPL) Db lautet: II 2D II 2D II 2D II 2D (nur ATEX) Ex ia IIIC T70 Ex ia IIIC T70 Ex ia IIIC T70 Ex ia IIIC T70°C...T300...
-
Seite 11: Umgebungstemperatur / Temperaturklassen
GERÄTEBESCHREIBUNG H250 M40 2.7 Umgebungstemperatur / Temperaturklassen Schwebekörper-Durchflussmessgeräte mit eingebauten elektrischen Betriebsmitteln (elektrische Varianten) sind wegen des Einflusses der Messstofftemperatur keiner festen Temperaturklasse zugeordnet. Die Temperaturklasse der Geräte ist vielmehr eine Funktion der vorliegenden Messstoff- und Umgebungstemperatur, sowie der jeweilige Geräteausführung. - Seite 12 GERÄTEBESCHREIBUNG H250 M40 Einsatz einer wärmebeständigen Anschlussleitung Heizmantel ≤ 40 ≤ 60 ≤ 65 ohne HT-Version DN15, DN25, DN50 DN15, DN25 DN80, DN100 DN50, DN80 Tabelle 2-3: Temperaturtabelle in °C 1 Höchstwert der Messstofftemperatur für den Einsatz einer Standard-Anschlussleitung. Bei höheren Messstofftemperaturen ist eine wärmebeständige Anschlussleitung mit einer Temperaturbeständigkeit von 90°C...
- Seite 13 GERÄTEBESCHREIBUNG H250 M40 Höchstzulässige Messstofftemperatur T [°C] Heizmantel T2, T1 ≤ 40 ≤ 60 ≤ 65 ≤ 60 ≤ 65 ≤ 40 ≤ 60 ≤ 65 ≤ 40 ≤ 60 ≤ 65 ohne Version [°C] ESK4 ESK4 ESK4 ESK4 DN15...
- Seite 14 GERÄTEBESCHREIBUNG H250 M40 Höchstzulässige Messstofftemperatur T [°F] Heizmantel T2, T1 ≤ 104 ≤ 140 ≤ 149 ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤ ohne Version [°F] ESK4 ESK4 ESK4 ESK4 DN15 DN15 DN25 DN25 DN50 DN80 DN50 DN100 DN80...
- Seite 15 GERÄTEBESCHREIBUNG H250 M40 Höchstzulässige Messstofftemperatur T [°C] Heizmantel T4...T1 ≤ 40 ≤ 60 ≤ 65 ≤ 60 ≤ 65 ohne HT-Version T [°C] DN15...DN100 DN15...DN80 mit / ohne ESK4 / ESK4-T ESK4-FF / ESK4-PA nicht zul. K1/K2 - 64 mW / R1/R2 K1/K2 (I7S23,5-N / SC3,5-N0-Y) - 169 mW nicht zul.
- Seite 16 GERÄTEBESCHREIBUNG H250 M40 Referenzpunktbetrachtung Die zulässigen Messstoff- und Umgebungstemperaturen dürfen über-/unterschritten werden wenn der zulässige Temperaturbereich des Referenzpunkts der Anzeige nicht überschritten wird. Die zulässigen Höchstwerte am Referenzpunkt sind folgender Tabelle zu entnehmen. Hinweis: • Referenzpunkt ist der Anschluss des Potenzialausgleichsleiters der Anzeige M40.
-
Seite 17: Oberflächentemperatur Für Geräteschutzniveau Db
GERÄTEBESCHREIBUNG H250 M40 Ausführung der Komponente Grenzwertgeber Zulässige Temperaturen am Referenzpunkt T Anzeige [mW] [°F] bei Temperaturklasse T4...T1 M40./../K. SC3,5-NO-Y -4...+149 -4...+176 -4...+194 -4...+99 -4...+126 -4...+162 SJ3,5-SN -40...+151 -40...+178 -40...+194 -40...+108 -40...+135 -40...+187 SJ3,5-S1N -4...+151 -4...+178 -4...+194 -4...+108 -4...+135 -4...+187 I7S23,5-N -40...+158... -
Seite 18: Elektrische Daten
GERÄTEBESCHREIBUNG H250 M40 2.9 Elektrische Daten Elektrisches Betriebsmittel Nennspannung Nennstrom ≤1 / ≥3 mA je Schalter Grenzwertschalter K1 / K2 8 VDC Reedschalter R1 / R2 3...24 VDC 0,1 ... 100 mA Signalausgang ESK4 14...30 VDC ® 4...20 mA mit HART... -
Seite 19: Installation
INSTALLATION H250 M40 3.1 Montage Die Montage und Errichtung ist nach den gültigen Installationsstandards durch im Explosionsschutz geschultes Fachpersonal auszuführen. Die Hinweise der Standardanleitung und der Zusatzanleitung sind hierbei unbedingt zu beachten. Schwebekörper-Durchflussmessgeräte sind so zu montieren, dass • keine Gefährdung durch mechanische Schlageinwirkung gegeben ist. -
Seite 20: Besondere Bedingungen
INSTALLATION H250 M40 3.2 Besondere Bedingungen Potenzialausgleich Die Anschlussteile für den Potenzialausgleich des Messteils H250 bzw. der Anzeige M40 sind mit dem Potenzialausgleichssystem des explosionsgefährdeten Bereichs zu verbinden. INFORMATION! Der Erdungsanschluss am Anguss der Leitungseinführung des Anzeigeteils gewährleistet eine elektrostatische Verbindung des Geräts und erfüllt die Anforderungen an eine Potenzialausgleichsverbindung. -
Seite 21: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE H250 M40 4.1 Allgemeine Hinweise Der elektrische Anschluss der eingebauten eigensicheren Betriebsmittel erfolgt im Anzeigeteil. Die Stromkreise sind in der Zündschutzart "Eigensicherheit" ausgeführt und gegen Erde galvanisch getrennt (Prüfspannung ≥ 500 V Die Anschlussleitungen sind entsprechend den gültigen Installationsstandards und der maximalen Betriebstemperatur auszuwählen. -
Seite 22: Erdung Und Potenzialausgleich
ELEKTRISCHE ANSCHLÜSSE H250 M40 4.4 Erdung und Potenzialausgleich Der Messumformer ist über den inneren oder den äußeren Erdanschluss am Messumformergehäuse in den Potenzialausgleich des explosionsgefährdeten Bereichs einzubeziehen. Die elektrische Verbindung zwischen Messteil und Messumformer ist durch eine Potenzialausgleichsverbindung hergestellt. Ein ggf. vorhandener Leitungsschirm ist entsprechend den geltenden Installationsvorschriften zu erden. -
Seite 23: Betrieb
BETRIEB H250 M40 5.1 Inbetriebnahme Die Inbetriebnahme darf erst erfolgen, wenn das Schwebekörper- Durchflussmessgerät: • ordnungsgemäß in der Anlage montiert und angeschlossen wurde. • auf den ordnungsgemäßen Zustand hinsichtlich der Montage- und Anschlussbedingungen geprüft wurde. Die Prüfung vor Inbetriebnahme ist in Übereinstimmung mit den nationalen Vorschriften für die Prüfung vor Inbetriebnahme durch den Betreiber der Anlage zu veranlassen. -
Seite 24: Service
SERVICE H250 M40 6.1 Wartung Instandhaltungen, die sicherheitsrelevant im Sinne des Explosionsschutzes sind, dürfen nur durch den Hersteller, seinem Beauftragten oder unter Aufsicht von Sachverständigen erfolgen. Für Anlagen in explosionsgefährdeten Bereichen sind regelmäßige Prüfungen zur Erhaltung des ordnungsgemäßen Zustands vorgeschrieben. -
Seite 25: Notizen
NOTIZEN H250 M40 10/2019 - 4001475405 - AD H250-M40 Exi Gb-Db R05 de www.krohne.com... - Seite 26 NOTIZEN H250 M40 www.krohne.com 10/2019 - 4001475405 - AD H250-M40 Exi Gb-Db R05 de...
- Seite 27 NOTIZEN H250 M40 10/2019 - 4001475405 - AD H250-M40 Exi Gb-Db R05 de www.krohne.com...
- Seite 28 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
