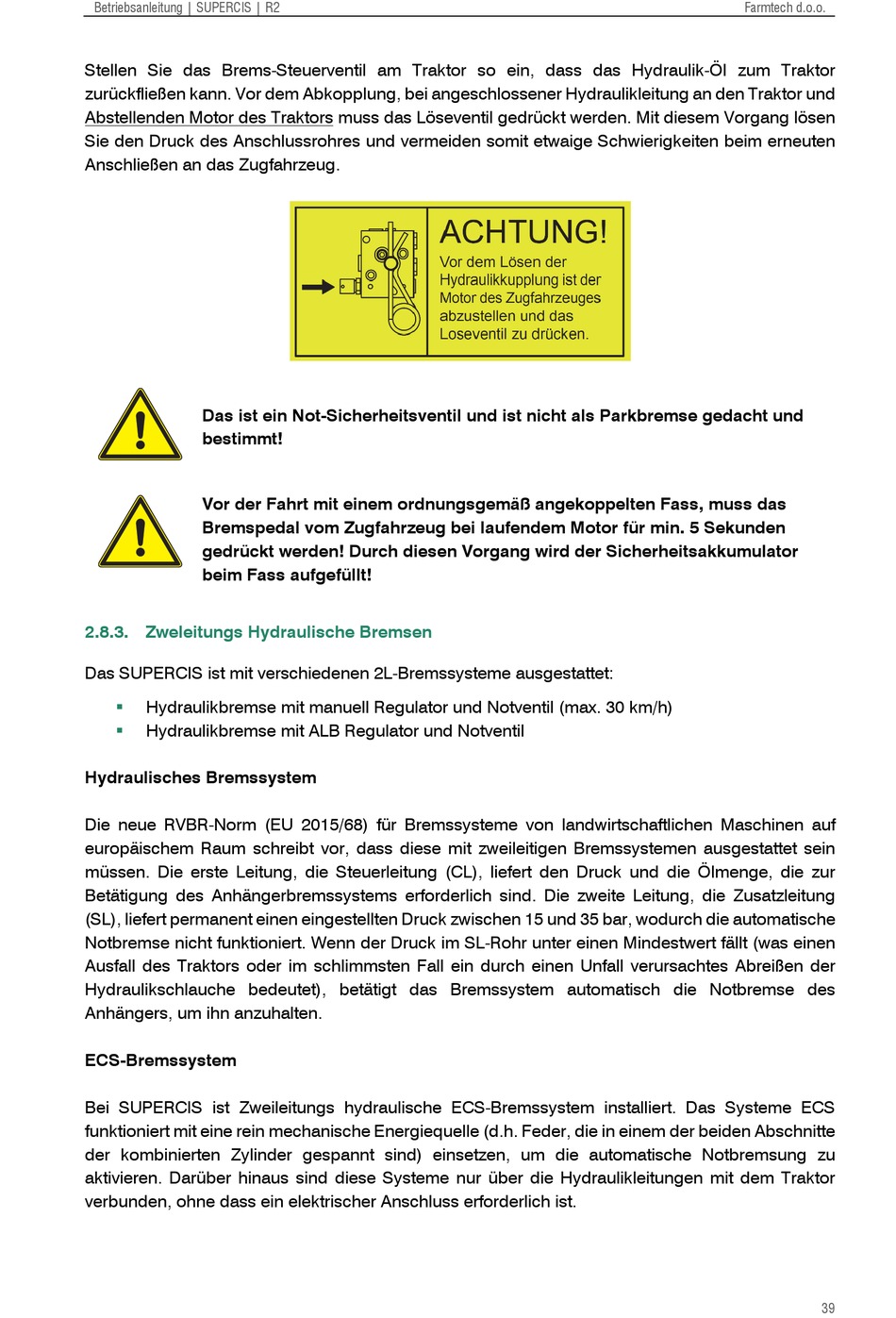

Betriebsanleitung | SUPERCIS | R2
Stellen Sie das Brems-Steuerventil am Traktor so ein, dass das Hydraulik-Öl zum Traktor
zurückfließen kann. Vor dem Abkopplung, bei angeschlossener Hydraulikleitung an den Traktor und
Abstellenden Motor des Traktors muss das Löseventil gedrückt werden. Mit diesem Vorgang lösen
Sie den Druck des Anschlussrohres und vermeiden somit etwaige Schwierigkeiten beim erneuten
Anschließen an das Zugfahrzeug.
Das ist ein Not-Sicherheitsventil und ist nicht als Parkbremse gedacht und
bestimmt!
Vor der Fahrt mit einem ordnungsgemäß angekoppelten Fass, muss das
Bremspedal vom Zugfahrzeug bei laufendem Motor für min. 5 Sekunden
gedrückt werden! Durch diesen Vorgang wird der Sicherheitsakkumulator
beim Fass aufgefüllt!
2.8.3. Zweleitungs Hydraulische Bremsen
Das SUPERCIS ist mit verschiedenen 2L-Bremssysteme ausgestattet:
Hydraulikbremse mit manuell Regulator und Notventil (max. 30 km/h)
Hydraulikbremse mit ALB Regulator und Notventil
Hydraulisches Bremssystem
Die neue RVBR-Norm (EU 2015/68) für Bremssysteme von landwirtschaftlichen Maschinen auf
europäischem Raum schreibt vor, dass diese mit zweileitigen Bremssystemen ausgestattet sein
müssen. Die erste Leitung, die Steuerleitung (CL), liefert den Druck und die Ölmenge, die zur
Betätigung des Anhängerbremssystems erforderlich sind. Die zweite Leitung, die Zusatzleitung
(SL), liefert permanent einen eingestellten Druck zwischen 15 und 35 bar, wodurch die automatische
Notbremse nicht funktioniert. Wenn der Druck im SL-Rohr unter einen Mindestwert fällt (was einen
Ausfall des Traktors oder im schlimmsten Fall ein durch einen Unfall verursachtes Abreißen der
Hydraulikschlauche bedeutet), betätigt das Bremssystem automatisch die Notbremse des
Anhängers, um ihn anzuhalten.
ECS-Bremssystem
Bei SUPERCIS ist Zweileitungs hydraulische ECS-Bremssystem installiert. Das Systeme ECS
funktioniert mit eine rein mechanische Energiequelle (d.h. Feder, die in einem der beiden Abschnitte
der kombinierten Zylinder gespannt sind) einsetzen, um die automatische Notbremsung zu
aktivieren. Darüber hinaus sind diese Systeme nur über die Hydraulikleitungen mit dem Traktor
verbunden, ohne dass ein elektrischer Anschluss erforderlich ist.
Farmtech d.o.o.
39
