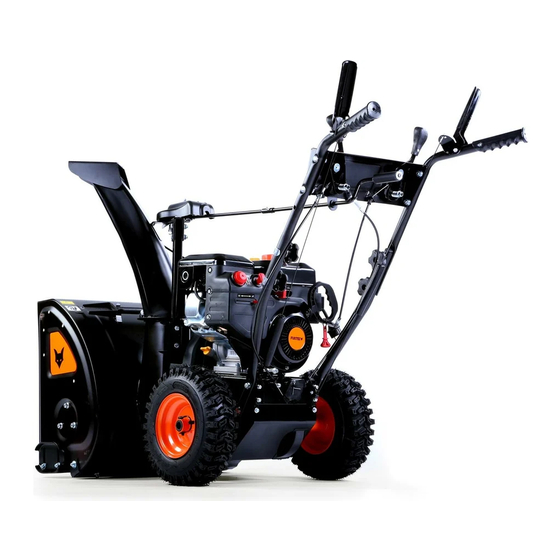

Original-Bedienungsanleitung FUXTEC FX-SF210
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fuxtec FX-SF210

Inhaltszusammenfassung für Fuxtec FX-SF210

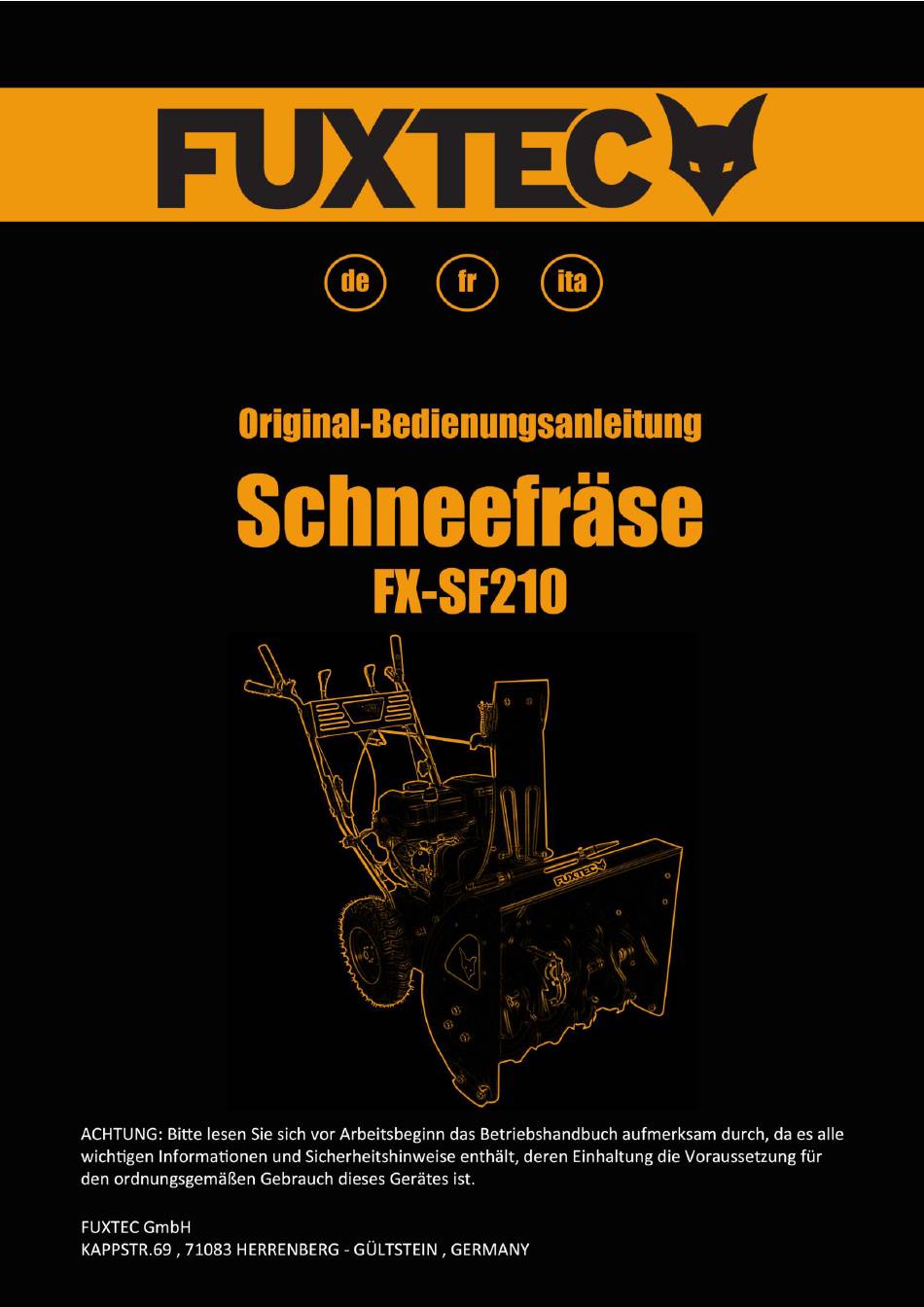

  • Seite 1 Original-Bedienungsanleitung FUXTEC FX-SF210...
  • Seite 2 Benzin-Schneefräse FX-SF210 Ihr neues Gerät wurde entwickelt und konstruiert, so dass es den hohen Ansprüchen von FUXTEC genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.
  • Seite 3 Original-Bedienungsanleitung FUXTEC FX-SF210 Inhaltsverzeichnis Technische Daten ........................4 Bestimmungsgemäßer/ nicht bestimmungsgemäßer Gebrauch ..........5 Sicherheitssymbole auf der Maschine ..................7 Wichtige Sicherheitshinweise für die Verwendung der Maschine ........... 9 Bauteileübersicht Schneefräse ....................14 Position der Motorteile ......................15 Montage der Schneefräse ...................... 16 Starten/Stoppen des Motors ....................

  • Seite 4: Technische Daten

    Original-Bedienungsanleitung FUXTEC FX-SF210 1. Technische Daten FX-SF210 Räumprinzip 2-stufig Räumbreite 600mm Räumhöhe 510mm Auswurfweite 0-9m Auswurfschacht schwenkbar 180° 4- Vorwärtsgänge Getriebe 2-Rückwärtsgänge Elektrikstart-Funktion 230V Zongshen SN210 Motortyp ZS170F/P-C Hubraum 208cm³ Ausgangsleistung (kW) 4,0kw / 3.600min (in der Übereinstimmung mit ISO 8893) Maximales Drehmoment (Nm/min 11Nm / 2.600min...
  • Seite 5 Original-Bedienungsanleitung FUXTEC FX-SF210 2. Bestimmungsgemäßer/ nicht bestimmungsgemäßer Gebrauch Diese benzinbetriebene Schneefräse ist ausschließlich zum Entfernen bzw. Beseitigen von Schnee auf Gehwegen, Garagenbereichen o.ä. bestimmt. Die maximal zu räumende Schneehöhe sollte nicht 51cm überschreiten. Die Benutzung der Schneefräse für andere Zwecke gilt als nicht bestimmungsgemäße Verwendung und ist nicht genehmigt.
  • Seite 6 Original-Bedienungsanleitung FUXTEC FX-SF210 • Schärfezustand vom Schneidwerkzeug bzw. richtiges Schneidwerkzeug • Sind die Haltegriffe montiert und sind die fest am Maschinenkörper Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen, unterbrechen sie sofort die Arbeit. Legen Sie ausrechende Arbeitspausen ein.

  • Seite 7: Sicherheitssymbole Auf Der Maschine

    Original-Bedienungsanleitung FUXTEC FX-SF210 3. Sicherheitssymbole auf der Maschine Symbol Erklärung LESEN DER BEDIENUNGSANLEITUNG Vor dem Betrieb der Maschine muss die Bedienungs- anleitung gründlich gelesen und verstanden werden. Gehör- und Augenschutz verwenden. ACHTUNG: Sicherheitshinweise sind zu befolgen, andern- falls kann es zu Personen- oder Sachschädigungen kommen.
  • Seite 8 Original-Bedienungsanleitung FUXTEC FX-SF210 Elektromüll gehört nicht in den Hausmüll. Geben Sie die Geräte an den entsprechenden Stellen ab. Fragen Sie bei Ihrer Gemeinde oder Ihrem Händler nach Entsorgungsvorschriften. WARNUNG: BENZIN IST HOCHENTZÜNDLICH Vor dem Nachtanken den Motor mindestens 2 Minuten abkühlen lassen.
  • Seite 9 Original-Bedienungsanleitung FUXTEC FX-SF210 4. Wichtige Sicherheitshinweise für die Verwendung der Maschine WARNUNG! Dieses Symbol deutet auf wichtige Sicherheitshinweise hin, deren Nichtbeachtung ihre persönliche Sicherheit und/oder eigenes und fremdes Eigentum gefährden kann. Lesen und folgen Sie den Hinweisen dieser Anleitung bevor Sie diese Maschine in Betrieb nehmen.
  • Seite 10 Original-Bedienungsanleitung FUXTEC FX-SF210 1. Tragen Sie immer eine Sicherheitsbrille während des Betriebs, bei der Einrichtung und bei der Reparatur um ihre Augen zu schützen. Umherfliegende Gegenstände können zu ernsthaften Augenverletzungen führen. 2. Arbeiten Sie nicht ohne angemessene Winterkleidung zu tragen. Tragen Sie keinen Schmuck, lange Schaals und andere weite Kleidung, welche von bewegenden Teilen erfasst werden kann.
  • Seite 11 Original-Bedienungsanleitung FUXTEC FX-SF210 Betrieb 1. Halten Sie Hände und Füße von rotierenden Teilen, dem Frässchneckengehäuse oder dem Auswurfschacht entfernt. Der Kontakt mit rotierenden Teilen kann zur Abtrennung von Händen und Füßen führen. 2. Der Steuerhebel der Fräse ist ein Sicherheitsteil. Überbrücken Sie niemals seine Funktion.
  • Seite 12 Original-Bedienungsanleitung FUXTEC FX-SF210 und ihren Arm schneller in Richtung des Motors ziehen als sie loslassen können. Verletzungen, Verstauchungen und Brüche können die Folge sein. 21. In Situationen, die nicht in dieser Bedienungsanleitung beschrieben sind, gilt besondere Vorsicht und ein gutes Urteilsvermögen. Kontaktieren Sie die Kundenbetreuung für Hilfe und den Namen des nächstgelegenen Servicehändlers.
  • Seite 13 Original-Bedienungsanleitung FUXTEC FX-SF210 Lesen Sie das Handbuch sorgfältig. Seien Sie gänzlich mit den Kontrollen und dem korrekten Gebrauch der Maschine vertraut. Erfassen Sie, wie man die Maschine stoppt und die Maschine abstellt. Verstehen Sie, wie man die Maschine stoppt und abstellt. Verstehen Sie, wie man einen aufgespannten Aufsatz schnell löst.

  • Seite 14: Bauteileübersicht Schneefräse

    Original-Bedienungsanleitung FUXTEC FX-SF210 5. Bauteileübersicht Schneefräse Antriebshebel Frässchnecke Höhenverstellung Auswurfschacht Gleitkufen Getriebewählhebel Riemenschutzabdeckung Schneckenantrieb Kurbelstange für Auswurfrichtung Motor Verstellstange für Auswurfrichtung Auswurfschacht Aufnahme der Verstellstange Reinigungswerkzeug für Auswurfschacht...

  • Seite 15: Position Der Motorteile

    Original-Bedienungsanleitung FUXTEC FX-SF210 6. Position der Motorteile 1. Chokehebel 2. Motor Start-/Stop-Schlüssel 3. Motordrehzahlhebel 4. Öleinfüllstutzen mit Messstab 5. Primerpumpe 6. Handstarter 7. Tankdeckel 8. Elektrik Starter...

  • Seite 16: Montage Der Schneefräse

    Original-Bedienungsanleitung FUXTEC FX-SF210 7. Montage der Schneefräse 1. Montieren Sie den unteren Teil des Gestänges mit den mitgelieferten Schrauben am Rahmen. Nutzen Sie dazu einen Maulschlüssel. 2. Halten Sie das obere Gestänge in der Flucht der Bohrungen. Schieben Sie die Schrauben von außen nach innen.
  • Seite 17 Original-Bedienungsanleitung FUXTEC FX-SF210 4. Installieren Sie die Stützstange des Schneeschachtes und sichern Sie die Mutter mit einem Schraubenschlüssel. 5. Montieren Sie nun den oberen Teil der Verstellstange des Auswurfschachtes. Dazu schieben Sie diese durch den Gummiring,. 6. Schieben Sie den oberen Teil des Verstellstange in die Aufnahme des Gegenstücks und richten die Löcher aufeinander aus.
  • Seite 18 Original-Bedienungsanleitung FUXTEC FX-SF210 Einstellen der Gleitkufen: 1. Lösen Sie die Sechskantmuttern und Schlossschrauben. Stellen Sie die Gleitkufen in die gewünschte Position. 2. Stellen Sie sicher, dass die gesamte untere Fläche der Gleitkufe auf den Boden drückt, um ungleichmäßige Abnutzung der Gleitkufen zu vermeiden.
  • Seite 19 Original-Bedienungsanleitung FUXTEC FX-SF210 kann den Reifen zum Platzen bringen. Die dabei entstehenden Kräfte können zu ernsthaften Verletzungen führen. Verwenden Sie eine manuelle Pumpe oder eine portable Elektropumpe, um ein Überfüllen zu vermeiden. NUTZEN SIE NIEMALS EINEN LUFTKOMPRESSOR Kraftstoffempfehlungen Verwenden Sie PKW Benzin (bleifrei oder bleiarm um Schadstoffe im Abgas zu minimieren) mit mindestens 87 Oktan.
  • Seite 20 Original-Bedienungsanleitung FUXTEC FX-SF210 Ölstand kontrollieren ACHTUNG: Der Motor wird ohne Öl ausgeliefert. Sie müssen ausreichend Öl einfüllen und den Ölstand kontrollieren bevor Sie die Schneefräse in Betrieb nehmen. Betreiben Sie den Motor mit zu wenig Öl, kann das zum Motorschaden und Verlust der Gewährleistung führen.
  • Seite 21 Original-Bedienungsanleitung FUXTEC FX-SF210 Position „FAST“ (engl. für schnell) steht. • Wenn Sie sich in der Arbeitsposition befinden (hinter der Schneefräse), starten Sie die Frässchnecke. • Lassen Sie die Frässchnecke für ungefähr 10 Sekunden eingerastet bevor Sie die Frässchneckensteuerung lösen. Wiederholen Sie dies mehrere Male.

  • Seite 22: Starten/Stoppen Des Motors

    Original-Bedienungsanleitung FUXTEC FX-SF210 8. Starten/Stoppen des Motors Starten des Motors mit dem Handstarter WARNUNG! Halten Sie Hände und Füße immer von bewegenden Teilen fern. Keine unter Druck stehende Startflüssigkeit verwenden. Dämpfe sind entzündlich. HINWEIS: Lassen Sie den Motor nach dem Starten ein paar Minuten warmlaufen. Der Motor wird mit dem Erreichen seiner Arbeitstemperatur seine volle Leistung entwickeln.

  • Seite 23: Starten Mit Dem Elektrostarter

    Original-Bedienungsanleitung FUXTEC FX-SF210 Starten mit dem Elektrostarter Stellen Sie sicher, dass Ihr Haus über ein Dreileitersystem verfügt. Fragen Sie einen Elektriker, falls Sie sich nicht sicher sind. Wenn Ihr Haus kein Dreileitersystem ist, dürfen Sie unter keinen Umständen den Elektrostarter verwenden.

  • Seite 24: Stoppen Des Motors

    Original-Bedienungsanleitung FUXTEC FX-SF210 Stoppen des Motors Das Vorgehen beim Abschalten ist beim Handstarter und beim Elektrostarter gleich. WARNUNG: Um unerwartete Bewegungen der Schneefräse zu vermeiden, lassen Sie den Motor niemals unbeaufsichtigt laufen. Lassen Sie den Gashebel los und reduzieren die Drehzahl des Motors.
  • Seite 25 Original-Bedienungsanleitung FUXTEC FX-SF210 9. Problemlösungen Problem Grund Lösung 1. Kraftstofftank ist leer oder 1. Tank mit frischem Benzin Motor startet schlechtes Benzin füllen Kaltzustand nicht 2. Blockierte Kraftstoffleitung 2. Kraftstoffleitung reinigen 3. Zündkerzenkabel getrennt 3. Zündkerzenkabel anschließen 4. Defekte Zündkerze Zündkerze reinigen, Abstand...
  • Seite 26 Original-Bedienungsanleitung FUXTEC FX-SF210 1. Der Auswurfschacht ist 1. Motor abschalten und Das Gerät verstopft. Zündkerzenkabel entfernen. verstopft sich mit 2. Abscherstifte sind Den Schacht innen und außen Schnee. abgeschert. mit dem Reinigungswerkzeug 3. Fremdes Objekt sitzt in der säubern. Frässchnecke fest.

  • Seite 27: Wartung Und Reinigung

    Original-Bedienungsanleitung FUXTEC FX-SF210 Wartung und Reinigung Allgemeine Empfehlungen • Befolgen Sie bei jeglicher Wartung die Sicherheitsregeln. • Die Gewährleistung deckt keine Beschädigungen, die Folge von Missbrauch oder Fahrlässigkeit sind. Um den vollen Gewährleistungsumfang zu erhalten, muss der Anwender die Schneefräse wie in dieser Bedienungsanleitung beschrieben warten.
  • Seite 28 Original-Bedienungsanleitung FUXTEC FX-SF210 1. Setzen Sie neue Gleitschlitten ein und befestigen Sie dies mit den alten Schrauben. Stellen Sie sicher, dass die Gleitschlitten gleichmäßig ausgerichtet sind. Entfernen der Scheuerleiste 2. Entfernen Sie beide Gleitschlitten sowie Verbindungsstifte und Muttern, welche die Scheuerleiste am Frässchneckengehäuse halten.
  • Seite 29 Original-Bedienungsanleitung FUXTEC FX-SF210 Vorbereitung des Motors WARNUNG! Lagern Sie die Schneefräse niemals mit Benzin im Tank in einem geschlossen Raum oder an einem schlecht belüfteten Ort, an welchem Benzindämpfe eine offene Flamme, einen Zündfunken oder eine Zündflamme wie Wasserheizer, Heizöfen, Trockner, etc. erreichen könnte.
  • Seite 30 Original-Bedienungsanleitung FUXTEC FX-SF210 Siehe Bild Räder Entfernen Sie mindestens einmal pro Saison beide Räder. Reinigen und schmieren Sie die Achsen mit einem Mehrzweckschmiermittel bevor Sie die Räder wieder aufziehen. Wartung des Motors WARNUNG! Um einen versehentlichen Start zu verhindern, ziehen Sie den Startschlüssel (2) ab, bevor Sie mit der Wartung beginnen.
  • Seite 31 Original-Bedienungsanleitung FUXTEC FX-SF210 Motorölwechsel HINWEIS: Kontrollieren Sie den Ölstand vor jeder Benutzung und alle fünf Arbeitsstunden, um den korrekten Ölstand sicherzustellen. Lesen Sie dazu “Überprüfen des Ölstands” im Abschnitt “Bedienung”. 1. Entleeren Sie das Benzin im Tank indem Sie den Motor laufen lassen bis er leer ist.
  • Seite 32 Original-Bedienungsanleitung FUXTEC FX-SF210 Bild 23 ACHTUNG: Verwenden Sie KEIN 2-Takt-Öl oder Öl ohne Detergent-Additiven. Es könnte die Lebenszeit ihres Motors reduzieren. Zündkerze WARNUNG! Überprüfen Sie NICHT die Funken, wenn die Zündkerze entfernt ist. Den Motor NICHT drehen, wenn die Zündkerze entfernt ist.
  • Seite 33 Original-Bedienungsanleitung FUXTEC FX-SF210 Bild 25 4. Überprüfen Sie, ob die Dichtung der Zündkerze in gutem Zustand ist und drehen Sie die Zündkerze von Hand rein, um ein Verkanten zu vermeiden. 5. Nachdem die Zündkerze anliegt, ziehen Sie diese mit einem Zündkerzenschlüssel fest, um die Dichtung zusammenzudrücken.

  • Seite 34: Instandhaltung Ihrer Schneefräse

    Original-Bedienungsanleitung FUXTEC FX-SF210 jeglichen Geräten, die mit offener Flamme oder Zündflamme arbeiten. Vermeiden Räume denen funkenproduzierende Elektromotoren oder Elektrogeräte eingesetzt werden. • Wenn möglich, vermeiden Sie Räume mit hoher Feuchtigkeit. • Lagern Sie den Motor eben. Kippen des Motors kann zu Benzin- oder Ölleckage führen.

  • Seite 35: Kundendienst

    Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Bei Fragen wenden Sie sich bitte an den Kundenservice der FUXTEC GmbH. Gewährleistung Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf.

  • Seite 36: Eg-Konformitätserklärung

    Original-Bedienungsanleitung FUXTEC FX-SF210 EG- Konformitätserklärung Hiermit erklären wir, FUXTEC GmbH Herewith we, Kappstraße 69, 71083 Herrenberg-Gültstein, Germany dass die nachfolgende bezeichnete Maschine aufgrund der Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien (siehe Punkt 4) entspricht.
  • Seite 37 Measured sound power level 102,4 dB(A) Guaranteed sound power level 102 dB(A) Conformity assessment method to Annex VI Directive 2000/14/EC Aufbewahrung der technischen FUXTEC GmbH ; Kappstrasse 69 ; 71083 Herrenberg ; T. Gumprecht Unterlagen: ： Technical file keeper Herstellerunterschrift/Datum: Authorized Signature/Date/ Place: Tim Gumprecht ;...
  • Seite 38 Fraise à neige thermique FX-SF210 Votre nouvel appareil a été conçu et construit pour répondre aux normes strictes de FUXTEC, telles que la facilité d'utilisation et la sécurité de l'utilisateur. Bien entretenu, cet appareil vous sera utile pendant de nombreuses années.
  • Seite 39 Mode d'emploi FUXTEC FX-SF210 Table des matières Données techniques ....................... 40 Utilisation conforme/non conforme ................41 Symboles de sécurité sur l'appareil ................42 Instructions de sécurité importantes ................44 Vue d'ensemble des composants de la fraise à neige ............ 49 Position des pièces du moteur ..................
  • Seite 40 Mode d'emploi FUXTEC FX-SF210 Données techniques FX-SF210 Modèle Principe de compensation 2 étages Largeur de nettoyage 600mm Hauteur de dégagement 510mm Distance d'éjection 0-9m Pivotement de la goulotte d'éjection 180° 4- vitesses avant Boîte de vitesses 2 vitesses de marche arrière Fonction de démarrage électrique...
  • Seite 41 Mode d'emploi FUXTEC FX-SF210 Utilisation conforme/non conforme Cette fraise à neige thermique est exclusivement destinée au déneigement ou à l'élimination de la neige sur les trottoirs, les garages ou autres. La hauteur maximale de neige à déblayer ne doit pas dépasser 51 cm.
  • Seite 42 Mode d'emploi FUXTEC FX-SF210 Symboles de sécurité sur l'appareil Explication des symboles LECTURE DU MODE D'EMPLOI Avant de faire fonctionner l'appareil, il faut lire et comprendre attentivement le mode d'emploi. Utilisez des protections auditives et oculaires. ATTENTION : Les consignes de sécurité doivent être respectées, sinon des blessures corporelles ou des...
  • Seite 43 Mode d'emploi FUXTEC FX-SF210 AVERTISSEMENT : MONOXYDE DE CARBONE Ne faites jamais fonctionner le moteur dans des endroits clos ou mal ventilés. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore et toxique. AVERTISSEMENT : CHOC ÉLECTRIQUE (pour les moteurs avec démarreurs électriques)
  • Seite 44 Mode d'emploi FUXTEC FX-SF210 Instructions de sécurité importantes pour l'utilisation de l'appareil ATTENTION ! Ce symbole indique des informations de sécurité importantes qui, si elles ne sont pas respectées, peuvent mettre en danger votre sécurité personnelle et/ou vos biens. Lisez et suivez les instructions de ce manuel avant d'utiliser cet appareil.
  • Seite 45 Mode d'emploi FUXTEC FX-SF210 les dommages matériels. L'essence est extrêmement inflammable et les vapeurs sont explosives. L'essence peut causer de graves blessures si elle se dépose sur votre corps ou vos vêtements et s'enflamme. Lavez-vous immédiatement et changez de vêtements si vous entrez en contact avec de l'essence.
  • Seite 46 Mode d'emploi FUXTEC FX-SF210 Fonctionnement 1. Tenez les mains et les pieds éloignés des pièces en rotation, du carter de la vis sans fin de fraisage ou de la goulotte d'évacuation. Le contact avec les pièces en rotation peut provoquer le sectionnement des mains et des pieds.
  • Seite 47 Mode d'emploi FUXTEC FX-SF210 2. Avant de nettoyer, de réparer ou de vérifier l'appareil, relâchez tous les leviers de commande et éteignez le moteur. Attendez que la vis sans fin s'arrête complètement. Débranchez le câble d'allumage et mettez-le à la masse du moteur pour éviter tout démarrage accidentel.
  • Seite 48 Mode d'emploi FUXTEC FX-SF210 AVERTISSEMENT DANGER En outre, portez des protections pour la tête, les yeux, le visage et l'ouïe, ainsi que des chaussures contre les surfaces glissantes. Ne portez pas de courroies, de bijoux ou de vêtements amples et pendants qui pourraient se prendre dans l'appareil.
  • Seite 49 Mode d'emploi FUXTEC FX-SF210 Vue d'ensemble des composants de la fraise à neige Levier de commande d'éjection Réglage de la hauteur de la goulotte Vis sans fin de fraisage d'éjection Skids ou patins Levier de sélection des vitesses Carter de garde-courroie Entraînement par vis sans fin...
  • Seite 50 Mode d'emploi FUXTEC FX-SF210 Position des pièces du moteur Levier de starter Clé de démarrage/arrêt du moteur Levier de vitesse du moteur Col de remplissage d'huile avec jauge Pompe d'amorçage Démarrage manuel Bouchon de réservoir Démarrage électrique...
  • Seite 51 Mode d'emploi FUXTEC FX-SF210 Montage de la fraise à neige 1. Fixez la partie inférieure de la rampe au cadre à l'aide des vis fournies. Utilisez pour cela une clé à fourche. 2. Maintenez la tringlerie supérieure en alignement avec les trous. Poussez les vis de l'extérieur vers l'intérieur.
  • Seite 52 Mode d'emploi FUXTEC FX-SF210 4. Installez la tige de support du réceptacle à neige et fixez l’écrou à l’aide d’une clé à molette. 5. Montez maintenant la partie supérieure de la tige de réglage de la goulotte d'éjection. Pour ce faire, il faut le pousser à travers l'anneau de caoutchouc.
  • Seite 53 Mode d'emploi FUXTEC FX-SF210 Veillez à ce que toute la surface inférieure du patin appuie sur le sol pour éviter une usure inégale des patins. Remettez les boulons et les écrous en place. Goupille de cisaillement Une paire de goupilles de cisaillement et de contre-écrous en nylon de rechange est fournie avec votre fraise.
  • Seite 54 Mode d'emploi FUXTEC FX-SF210 Faire le plein ATTENTION ! Faites preuve d'une extrême prudence lorsque vous manipulez de l'essence. L'essence est très inflammable et les fumées sont explosives. Ne faites jamais le plein de carburant à l'intérieur ou lorsque le moteur est encore chaud ou en marche. Éteignez cigarettes, cigares, pipes et autres sources d'inflammation.
  • Seite 55 Mode d'emploi FUXTEC FX-SF210 commence à tourner avec la commande de la vis de fraisage relâchée. Pendant le travail, lorsqu’elle ne tourne qu'avec hésitation tandis que le moteur maintient la vitesse. NOTE : Effectuez ce test avant de mettre l'appareil en marche pour la première fois et au début de chaque saison d'hiver.
  • Seite 56 Mode d'emploi FUXTEC FX-SF210 Démarrer/arrêter le moteur Démarrage du moteur avec le démarreur manuel ATTENTION ! Gardez toujours les mains et les pieds éloignés des pièces en mouvement. N'utilisez pas de liquide de démarrage sous pression. Les vapeurs sont inflammables.
  • Seite 57 Mode d'emploi FUXTEC FX-SF210 Si le système électrique de votre maison est relié à la terre mais ne dispose pas d'une connexion à trois pôles, vous devez en faire installer une par un électricien avant d'utiliser le démarreur électrique. Si vous disposez d'une connexion à trois pôles avec mise à la terre, procédez comme suit : 1.

  • Seite 58: Arrêter Le Moteur

    Mode d'emploi FUXTEC FX-SF210 Arrêter le moteur La procédure d'arrêt est la même pour le démarreur manuel et le démarreur électrique. AVERTISSEMENT : Pour éviter tout mouvement inattendu de la fraise, ne laissez jamais le moteur tourner sans surveillance. Relâchez l'accélérateur et réduisez le régime moteur. Faites tourner le moteur pendant quelques minutes pour assécher l'humidité...
  • Seite 59 Mode d'emploi FUXTEC FX-SF210 Résolution de problèmes Problème Cause Solution Le réservoir de carburant Remplissez le réservoir avec moteur est vide ou l'essence est de l'essence fraîche démarre pas à froid mauvaise Nettoyez la conduite de Conduite de carburant carburant bloquée...
  • Seite 60 Mode d'emploi FUXTEC FX-SF210 L'appareil est La goulotte d'éjection est Arrêtez le moteur et retirez le bouchée. câble de la bougie. Nettoyez bouché par la Les goupilles de l'intérieur et l'extérieur de l'arbre neige. cisaillement ont été cisaillées. avec l'outil de nettoyage.
  • Seite 61 Mode d'emploi FUXTEC FX-SF210 Entretien et nettoyage Recommandations générales • Respectez les règles de sécurité pour toute maintenance. • La garantie ne couvre pas les dommages résultant d'une utilisation abusive ou d'une négligence. Pour obtenir une couverture complète de la garantie, l'utilisateur doit entretenir la fraise comme décrit dans ce manuel.
  • Seite 62 Mode d'emploi FUXTEC FX-SF210 Barre de frottement et chariot coulissant Les racleurs et les patins de l'extrémité de la fraise sont des pièces de rechange. Ils doivent être vérifiés régulièrement et remplacés si nécessaire. Remplacement du chariot coulissant 1. Retirez la goupille de connexion et l'écrou de chaque chariot de glissement sur le corps de la fraise.
  • Seite 63 Mode d'emploi FUXTEC FX-SF210 Préparation du moteur ATTENTION ! Ne stockez jamais la fraise à neige avec de l'essence dans le réservoir dans un endroit fermé ou mal ventilé où les vapeurs d'essence pourraient atteindre une flamme nue, une étincelle ou une veilleuse, comme les chauffe-eau, les poêles, les séchoirs, etc.
  • Seite 64 Mode d'emploi FUXTEC FX-SF210 Roues Retirez les deux roues au moins une fois par saison. Nettoyez et lubrifiez les axes avec un lubrifiant multi-usages avant de remettre les roues en place. Maintenance des moteurs ATTENTION ! Pour éviter tout démarrage accidentel, retirez la clé de contact (2) avant de commencer l'entretien.
  • Seite 65 Mode d'emploi FUXTEC FX-SF210 4. Inclinez le moteur pour vider l'huile dans le bidon. L'huile usagée doit être livrée à l'endroit prescrit. 5. Remettez le bouchon de vidange d'huile en place et fixez-le solidement. 6. Faites l'appoint avec l'huile recommandée et vérifiez le niveau d'huile comme décrit dans la section "Fonctionnement".
  • Seite 66 Mode d'emploi FUXTEC FX-SF210 Pour assurer le bon fonctionnement du moteur, la bougie d'allumage doit être correctement insérée et exempte de dépôts. 1. Retirez le câble de la bougie d'allumage et utilisez une clé à bougie pour retirer la bougie d'allumage.
  • Seite 67 Mode d'emploi FUXTEC FX-SF210 3. Retirez la bougie et videz environ 30 ml d'huile moteur propre par le trou de la bougie dans le cylindre. Tirez plusieurs fois sur la poignée du démarreur pour répartir l'huile. Remplacez ensuite la bougie d'allumage.
  • Seite 68 Faites réparer votre appareil acheté uniquement par du personnel qualifié et uniquement avec des pièces de rechange d'origine. Cela permettra de garantir la sécurité de l'appareil. Si vous avez des questions, veuillez contacter le service clientèle de FUXTEC GmbH. Garantie La période de garantie est de 24 mois à...
  • Seite 69 1. désignation du produit / fonction : fraise à neige, fonctionnant à l'essence / utilisée pour projeter la neige 2. désignation du type : FX-SF210 3. Numero de série : 2021XXX --- 2021XXXX 4.
  • Seite 70 102 dB(A) Conformity assessment method to Annex VI Directive 2000/14/EC Conservation de la documentation technique : FUXTEC GmbH ; Kappstrasse 69 ; 71083 Herrenberg ; T. Technical file keeper： Gumprecht Tim Gumprecht ; Herrenberg le 11.08.2021 Signature du fabricant / date :...
  • Seite 71 Il tuo nuovo dispositivo è staito sviluppato e realizzato per soddisfare gli elevati standard di FUXTEC, quali la semplicità di utilizzo e la sicurezza d’uso. Questo dispositivo, se trattato in modo adeguato, sarà in grado di fornire ottime prestazioni negli anni a venire.
  • Seite 72 Manuale di istruzioni FUXTEC FX-SF210 Indice Dati tecnici ..........................73 Uso previsto / non previsto ..................... 74 Simboli di sicurezza sul macchinario ..................76 Disposizioni di sicurezza importanti per l’utilizzo del macchinario ........78 Panoramica componenti dello spazzaneve ................84 Posizionamento parti motore ....................

  • Seite 73: Dati Tecnici

    Manuale di istruzioni FUXTEC FX-SF210 Dati tecnici FX-SF210 Modello Sistema di scarico A 2 stadi Ingombro orizzontale 600mm Ingombro verticale 510mm Distanza di espulsione 0-9m Scivolo di scarico girevole 180° 4 marce avanti Cambio 2 marce indietro Funzione avviamento elettrico...
  • Seite 74 Manuale di istruzioni FUXTEC FX-SF210 Uso previsto / non previsto Questo spazzaneve a scoppio è destinato esclusivamente alla rimozione di neve accumulatasi su marciapiedi, aree di parcheggio o simili. L’altezza della neve da sgomberare non deve essere superiore ai 51 cm.
  • Seite 75 Mode d'emploi FUXTEC FX-SF210 • Il dispositivo di taglio è affilato e/o adeguato? • Le impugnature sono montate saldamente sul corpo macchina? Se si avverte una sensazione sgradevole nelle mani o si verifica un cambiamento di colore della pelle di dette parti del corpo durante l'uso dell’apparecchio, interrompere immediatamente il lavoro.
  • Seite 76 Manuale di istruzioni FUXTEC FX-SF210 Simboli di sicurezza sul macchinario Simbolo Spiegazione LEGGERE IL MANUALE DI ISTRUZIONI Consultare attentamente il manuale di istruzioni prima di utilizzare il macchinario. Indossare dispositivi di protezione acustica e visiva. ATTENZIONE: rispettare le disposizioni di sicurezza per evitare che si verifichino lesioni a persone o danni a cose.
  • Seite 77 Mode d'emploi FUXTEC FX-SF210 ATTENZIONE: LAME ROTANTI Tenere le mani all’esterno e a debita distanza dalle zone di espulsione durante l’utilizzo del macchinario. All’interno di queste aree sono presenti lame rotanti. I rifiuti elettrici non vanno smaltiti insieme ai rifiuti domestici.
  • Seite 78 Manuale di istruzioni FUXTEC FX-SF210 Disposizioni di sicurezza importanti per l’utilizzo del macchinario ATTENZIONE! Questo simbolo indica importanti disposizioni di sicurezza il cui mancato rispetto può pregiudicare la sicurezza personale e l’integrità dei beni di terzi. Leggere tutte le disposizioni contenute nel presente manuale e attenervisi prima di utilizzare il macchinario. Il mancato rispetto di queste disposizioni di sicurezza può...
  • Seite 79 Mode d'emploi FUXTEC FX-SF210 8. Indossare sempre occhiali di sicurezza durante il funzionamento, la regolazione e la riparazione del macchinario per proteggere gli occhi. Gli oggetti scagliati in aria possono causare gravi lesioni agli occhi. 9. Lavorare esclusivamente indossando un abbigliamento invernale appropriato. Non indossare gioielli, sciarpe lunghe e altri indumenti larghi che possono rimanere impigliati nelle parti in movimento.
  • Seite 80 Mode d'emploi FUXTEC FX-SF210 il bocchettone della tanica fino al completo rifornimento. Non utilizzare una pistola erogatrice sprovvista di dispositivo di arresto automatico del flusso.
  • Seite 81 Manuale di istruzioni FUXTEC FX-SF210 Funzionamento 22. Tenere mani e piedi lontano dalle parti rotanti, dall’alloggiamento della coclea di fresatura o dallo scivolo di scarico. Il contatto con le parti rotanti può causare l’amputazione di mani e piedi. 23. La leva di comando dello spazzaneve è un componente di sicurezza. Non ignorare mai la sua funzione.
  • Seite 82 Mode d'emploi FUXTEC FX-SF210 ad una velocità tale da rendere impossibile il rilascio della corda. Ne possono derivare lesioni, distorsioni e fratture. 42. Prestare molta attenzione e usare buon senso in situazioni non descritte in questo manuale. Contattare il servizio clienti in caso di necessità e per ottenere informazioni sul centro di assistenza più...
  • Seite 83 Mode d'emploi FUXTEC FX-SF210 motore, causando il raggiungimento di soglie critiche per il propulsore. Non manomettere mai le impostazioni del sensore di velocità del motore effettuate dal produttore. Leggere attentamente le istruzioni. Familiarizzare con i comandi e con il corretto funzionamento del macchinario.
  • Seite 84 Mode d'emploi FUXTEC FX-SF210 Panoramica componenti dello spazzaneve Leva avanzamento Coclea fresante Regolazione altezza scivolo di scarico Pattini Leva del cambio Coperchio protezione cinghia Leva azionamento coclea fresante Biella per direzionamento scarico Motore Asta di regolazione per direzionamento Scivolo di scarico...
  • Seite 85 Manuale di istruzioni FUXTEC FX-SF210 Posizionamento parti motore 9. Leva starter 10. Chiave avviamento/arresto motore 11. Leva regolazione velocità motore 12. Tappo serbatoio olio con asta per controllo livello 13. Primer 14. Avviamento manuale 15. Tappo serbatoio carburante 16. Starter elettrico...
  • Seite 86 Manuale di istruzioni FUXTEC FX-SF210 Montaggio spazzaneve 8. Montare la parte inferiore della barra sul telaio utilizzando le viti fornite in dotazione. Utilizzare una chiave inglese per eseguire tale operazione. 9. Mantenere l’asta superiore allineata ai fori. Inserire le viti dall’esterno verso l‘interno.
  • Seite 87 Manuale di istruzioni FUXTEC FX-SF210 11. Installare l’asta di supporto dello scivolo di scarico e fissare il dado con una chiave inglese. 12. Montare ora la parte superiore della barra di regolazione dello scivolo di scarico. Per eseguire tale operazione, far scorrere la barra attraverso l’anello in gomma.
  • Seite 88 Mode d'emploi FUXTEC FX-SF210 Regolazione pattini: 4. Allentare i dadi esagonali e i bulloni di fissaggio. Regolare i pattini nella posizione desiderata. 5. Verificare che la superficie inferiore del pattino aderisca interamente al terreno per evitare un’usura irregolare di dette parti.
  • Seite 89 Mode d'emploi FUXTEC FX-SF210 pompa elettrica portatile per evitare di gonfiare eccessivamente gli pneumatici. NON UTILIZZARE MAI UN COMPRESSORE Raccomandazioni sul carburante Utilizzare benzina per auto (senza piombo o a basso contenuto di piombo, per ridurre al minimo la presenza di sostanze inquinanti nello scarico) con almeno 87 ottani. Può essere utilizzata benzina con un massimo di 10% di etanolo o 15% di MTBE (metilterbutiletere).
  • Seite 90 Mode d'emploi FUXTEC FX-SF210 Controllo livello olio ATTENZIONE: il macchinario viene consegnato sprovvisto di olio. È necessario riempirlo con una quantità sufficiente di olio e controllarne il livello prima di mettere in funzione lo spazzaneve. Se si avvia il motore con all’interno una scarsa quantità d’olio, potrebbero verificarsi danni al motore e decadimento della garanzia.
  • Seite 91 Mode d'emploi FUXTEC FX-SF210 • quando ci si trova in posizione di lavoro (dietro lo spazzaneve), avviare la coclea di fresatura. • lasciare la coclea attivata per circa 10 secondi prima di disinserire il meccanismo di comando. Ripetere tale operazione più volte.
  • Seite 92 Manuale di istruzioni FUXTEC FX-SF210 Accensione / spegnimento motore Avviamento manuale del motore ATTENZIONE! Tenere sempre mani e piedi lontano dalle parti in movimento. Non utilizzare un liquido di avviamento pressurizzato. I vapori sono altamente infiammabili. NOTA: lasciare che il motore si riscaldi per qualche minuto dopo l’avvio. Il motore svilupperà la sua piena potenza quando raggiungerà...

  • Seite 93: Avviamento Elettrico

    Mode d'emploi FUXTEC FX-SF210 Avviamento elettrico Assicurarsi che nella propria abitazione ci sia un impianto elettrico trifase. Consultare un elettricista in caso di dubbi. Se nella propria abitazione non è presente un impianto elettrico trifase, non utilizzare in nessun caso l’avviamento elettrico.

  • Seite 94: Spegnimento Motore

    Mode d'emploi FUXTEC FX-SF210 Spegnimento motore La procedura di spegnimento è identica sia per l’avviamento manuale sia per quello elettrico. ATTENZIONE: per evitare movimenti imprevisti dello spazzaneve, non lasciare mai il motore acceso se la macchina è incustodita. Rilasciare l’acceleratore e ridurre la velocità del motore.

  • Seite 95: Risoluzione Dei Problemi

    Manuale di istruzioni FUXTEC FX-SF210 Risoluzione dei problemi Problema Causa Soluzione 7. Il serbatoio è vuoto o la 7. Riempire il serbatoio con benzina Il motore non si benzina è scadente nuova avvia a freddo 8. Condotto carburante 8. Pulire il condotto del carburante bloccato 9.
  • Seite 96 Mode d'emploi FUXTEC FX-SF210 L’unità si intasa 6. Scivolo di scarico intasato. 6. Spegnere il motore e rimuovere il cavo della candela. Pulire l’interno e 7. Perni di taglio tranciati. con la neve. l’esterno dello scivolo di scarico con lo 8.

  • Seite 97: Manutenzione E Pulizia

    Mode d'emploi FUXTEC FX-SF210 Manutenzione e pulizia Raccomandazioni generali • Attenersi a tutte le regole di sicurezza per effettuare la manutenzione. • La garanzia non copre i danni derivanti dall’uso improprio o dalla negligenza. Per ottenere la piena copertura della garanzia, l’utilizzatore deve effettuare la manutenzione dello spazzaneve come descritto nel presente manuale.
  • Seite 98 Mode d'emploi FUXTEC FX-SF210 3. Inserire le nuove guide e fissarle con le viti precedentemente rimosse. Assicurarsi che le guide di scorrimento siano allineate uniformemente. Rimozione del battiscopa 1. Rimuovere entrambe le guide di scorrimento, i perni di collegamento e i dadi che consentono al battiscopa di rimanere fissato all’alloggiamento della coclea di fresatura.
  • Seite 99 Manuale di istruzioni FUXTEC FX-SF210 Preparazione del motore ATTENZIONE! Non stoccare mai lo spazzaneve con benzina al suo interno in un luogo chiuso o scarsamente areato in cui i vapori sprigionati dal carburante potrebbero entrare in contatto con fiamme libere, scintille o fiamme pilota, come ad esempio scaldabagni, stufe, asciugatrici, ecc.
  • Seite 100 Mode d'emploi FUXTEC FX-SF210 Rimuovere almeno una volta a stagione i perni di taglio dalla coclea di fresatura. Spruzzare del lubrificante sugli assi, intorno alle boccole e ai cuscinetti a flangia sulle estremità dell’asse. Vedi immagine Ruote Rimuovere entrambe le ruote almeno una volta a stagione. Pulire e lubrificare gli assi con un lubrificante multiuso prima di reinstallare le ruote.
  • Seite 101 Mode d'emploi FUXTEC FX-SF210 Cambio olio motore NOTA: controllare il livello dell’olio prima di ogni utilizzo e ogni 5 ore di lavoro per verificarne l’adeguatezza. Per eseguire tale operazione, attenersi alle istruzioni riportate al paragrafo “controllo del livello dell’olio” nel capitolo “funzionamento”.
  • Seite 102 Mode d'emploi FUXTEC FX-SF210 Figura 23 ATTENZIONE: NON utilizzare olio a 2 tempi o senza additivi detergenti. Ciò potrebbe pregiudicare la longevità del motore. Candela di accensione ATTENZIONE! NON tentare di generare scintille quando la candela è rimossa. NON avviare il motore quando la candela è...
  • Seite 103 Mode d'emploi FUXTEC FX-SF210 Figura 25 9. Controllare che la guarnizione della candela sia in buone condizioni e ruotare la candela manualmente per evitare inceppamenti. 10. Dopo che la candela è in posizione, stringerla con un’apposita chiave per comprimere la guarnizione.
  • Seite 104 Mode d'emploi FUXTEC FX-SF210 leggero strato di olio sulle parti esposte alla ruggine. • Stoccare il macchinario in un luogo pulito, asciutto e ben areato, lontano da qualsiasi dispositivo che utilizzi fiamme libere o fiamme pilota. Evitare di stoccare la macchina in luoghi dove si utilizzano motori elettrici o apparecchi elettrici che producono scintille.

  • Seite 105: Servizio Clienti

    Far riparare il macchinario acquistato esclusivamente da un’officina specializzata e con pezzi di ricambio originali. Ciò consentirà di mantenere inalterato il livello di sicurezza della macchina. In caso di assistenza si prega di contattare il servizio clienti di FUXTEC GmbH. Garanzia La garanzia ha una validità...

  • Seite 106: Dichiarazione Di Conformità Ce

    Manuale di istruzioni FUXTEC FX-SF210 Dichiarazione di conformità CE Con la presente, FUXTEC GmbH Herewith we, Kappstraße 69, 71083 Herrenberg-Gültstein, Germany dichiara che la macchina descritta di seguito, in riferimento al suo design e caratteristiche tecniche nonché allo stato costruttivo in cui è stata immessa sul mercato, è conforme ai requisiti essenziali in materia di salute e sicurezza delle direttive CE (vedi punto 4).
  • Seite 107 102,4 dB(A) Guaranteed sound power level 102 dB(A) Conformity assessment method to Annex VI Directive 2000/14/EC Conservazione della FUXTEC GmbH ; Kappstrasse 69 ; 71083 Herrenberg ; T. Gumprecht documentazione tecnica: ： Technical file keeper Firma del produttore/data: Authorized Signature/Date/ Place: Tim Gumprecht ;...
  • Seite 108 Mode d'emploi FUXTEC FX-SF210...
