EA01256D
3.1.2 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
, , ... Handlungsschritte
1. 2. 3.
4

Standard Temperaturbereich DK9CM-A, DK9CM-C

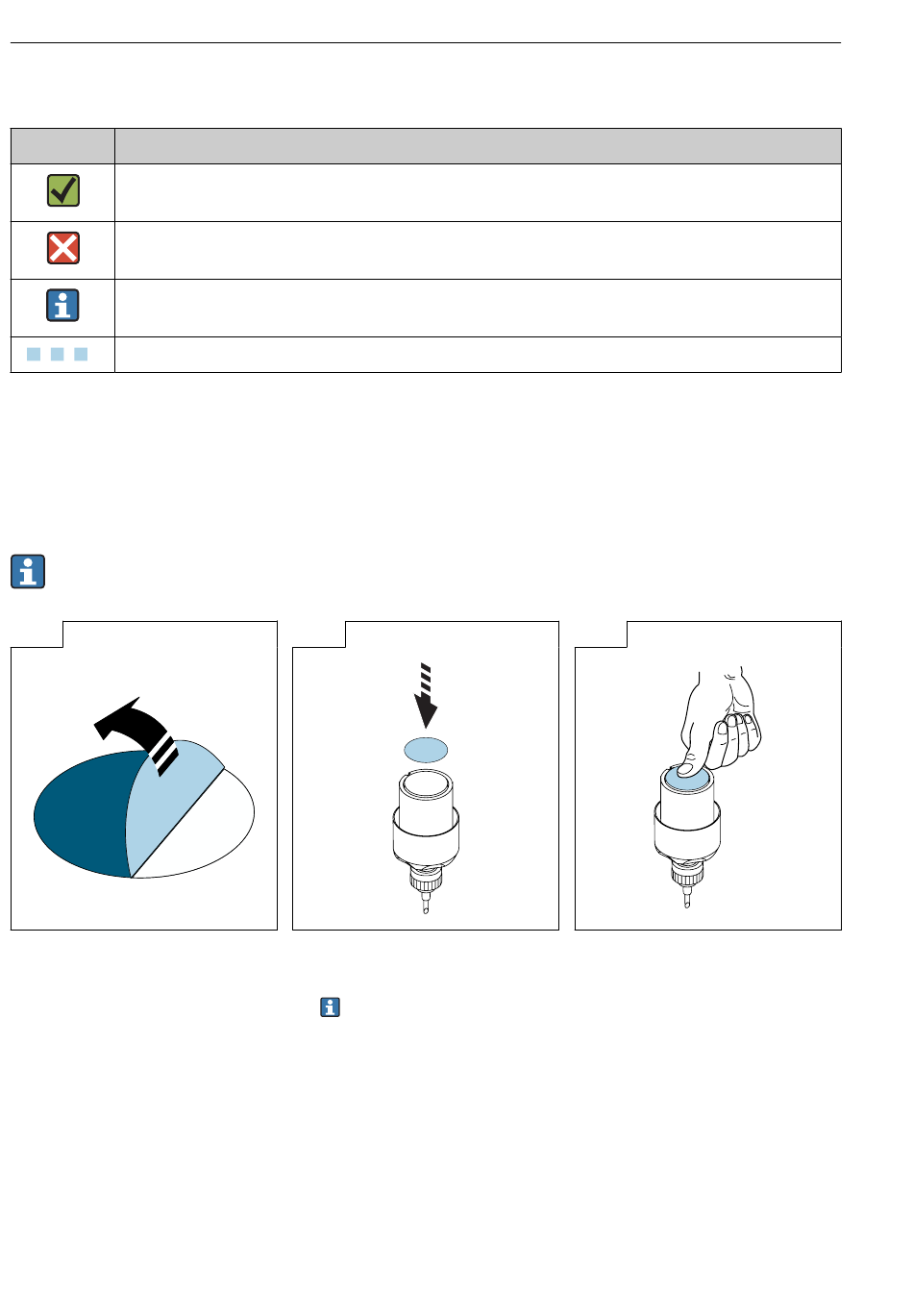

4.1 Koppelpads rund anbringen
Auf den für die Anwendung geeigneten Temperaturbereich des Koppelpads achten!
1 →
‣
Die Schutzfolie von der Klebeseite
des Koppelpads abziehen.
16
2 →
‣
Koppelpad mit der Klebeseite
nach unten auf dem Sensor
anbringen.
‣
Darauf achten, dass beim
Aufkleben durch Lufteinschlüsse
keine Blasen oder Falten auf dem
Koppelpad entstehen. Die
Oberfläche des Koppelpads muss
glatt und sauber sein!
3 →
‣
Die Oberfläche des Koppelpads
mit der Hand glatt streichen, um
Blasen-oder Faltenbildung zu
vermeiden.
