Materialplattenbaugruppe
Dieser Abschnitt beschreibt, wie die Komponenten der
Materialplattengruppe aus- und einzubauen sind.
Vorbereitung der
Materialplattenbaugruppe für die
Reparatur
1. Trennen Sie das CAN-Kabel von der Materialplatte.
2. Führen Sie die Vorgehensweise zur
Druckentlastung auf Seite 57 aus.
3. Entfernen Sie das Gehäuse der
Materialplattenbaugruppe. Siehe
Materialplattenbaugruppe Teile, Seite 94.
103
124
129
125, 126, 127
A

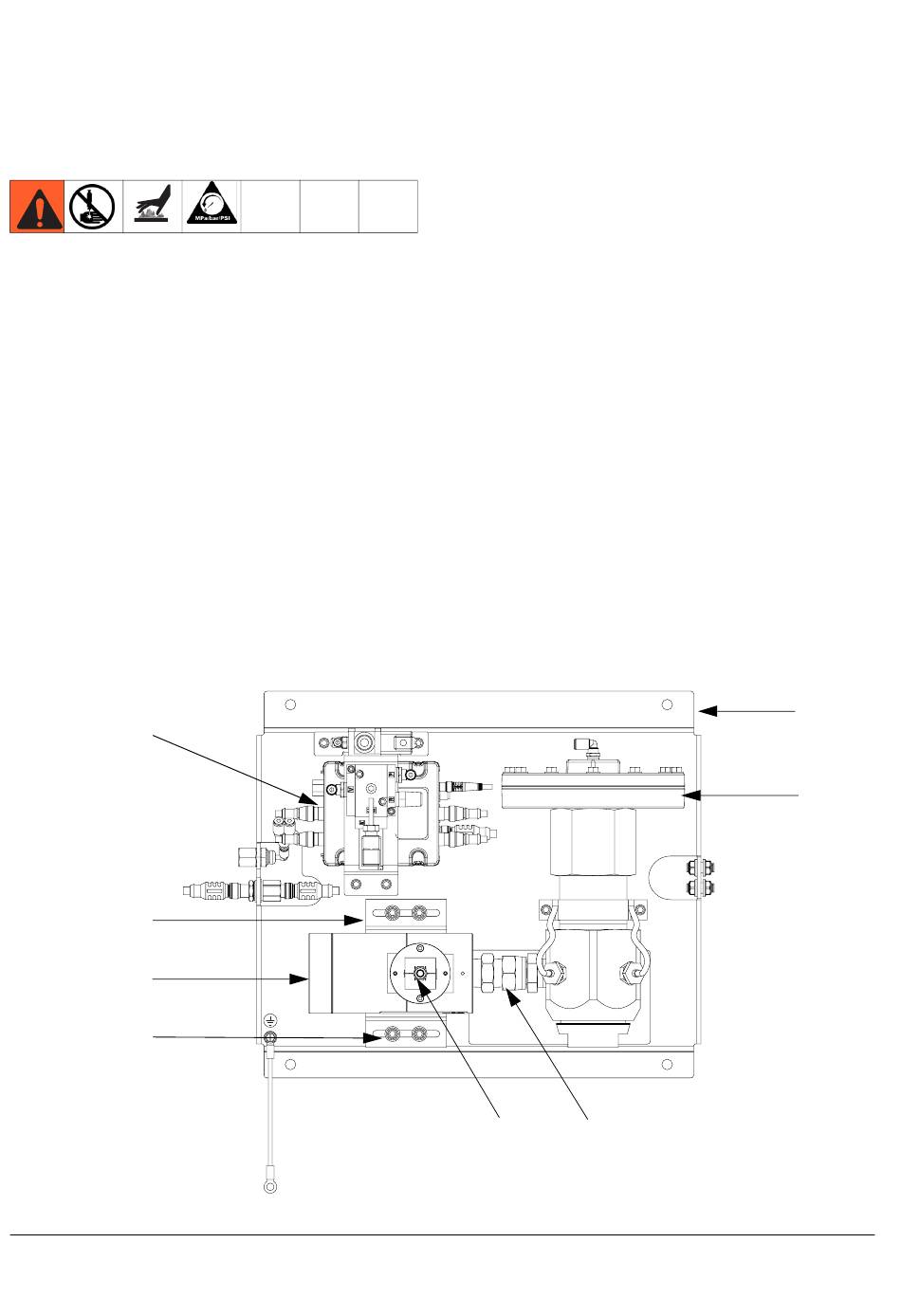

. 49: Materialplattenbaugruppe
BB
80
Reparatur des Volumenzählers
Für komplette Anweisungen zur Reparatur des
Volumenzählers (129), siehe Abschnitt Wartung und
Reparatur im Handbuch 309834.
Volumenzähler von der Montageplatte
abnehmen
1. Vorbereitung der Materialplattenbaugruppe für die
Reparatur, Seite 80.
2. Das Volumenzählerkabel (131) vom Sensor des
Volumenzählers abziehen. Siehe A
3. Den Materialschlauch abziehen.
4. Die Drehgelenkverschraubung (109) vom Regler
trennen.
5. Lösen Sie die vier Schrauben (127) und Scheiben
(125, 126); entfernen Sie die die Halterung (124)
und den Volumenzähler (129).
6. Der Volumenzähler wiegt ungefähr 6,75 kg (15 lb.).
Vorsichtig aus der Montageplatte (101) heben.
131
109
. 49.
BB
101
108
r_pf0000_313377_18a
3A2618H
