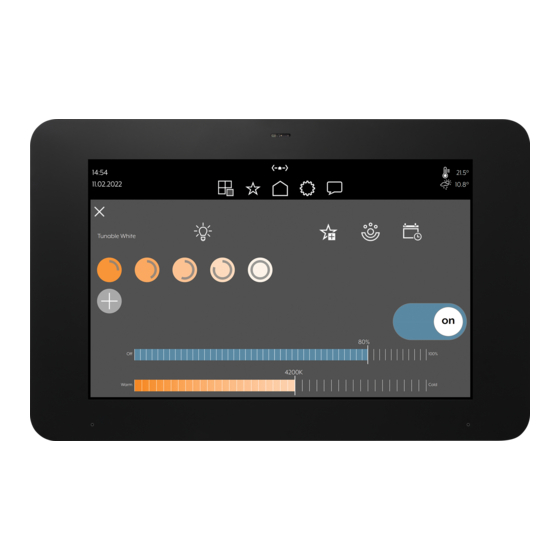

Jung Smart Control 8 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Smart Control 8:
- Produktdokumentation (16 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für Jung Smart Control 8
Inhaltszusammenfassung für Jung Smart Control 8

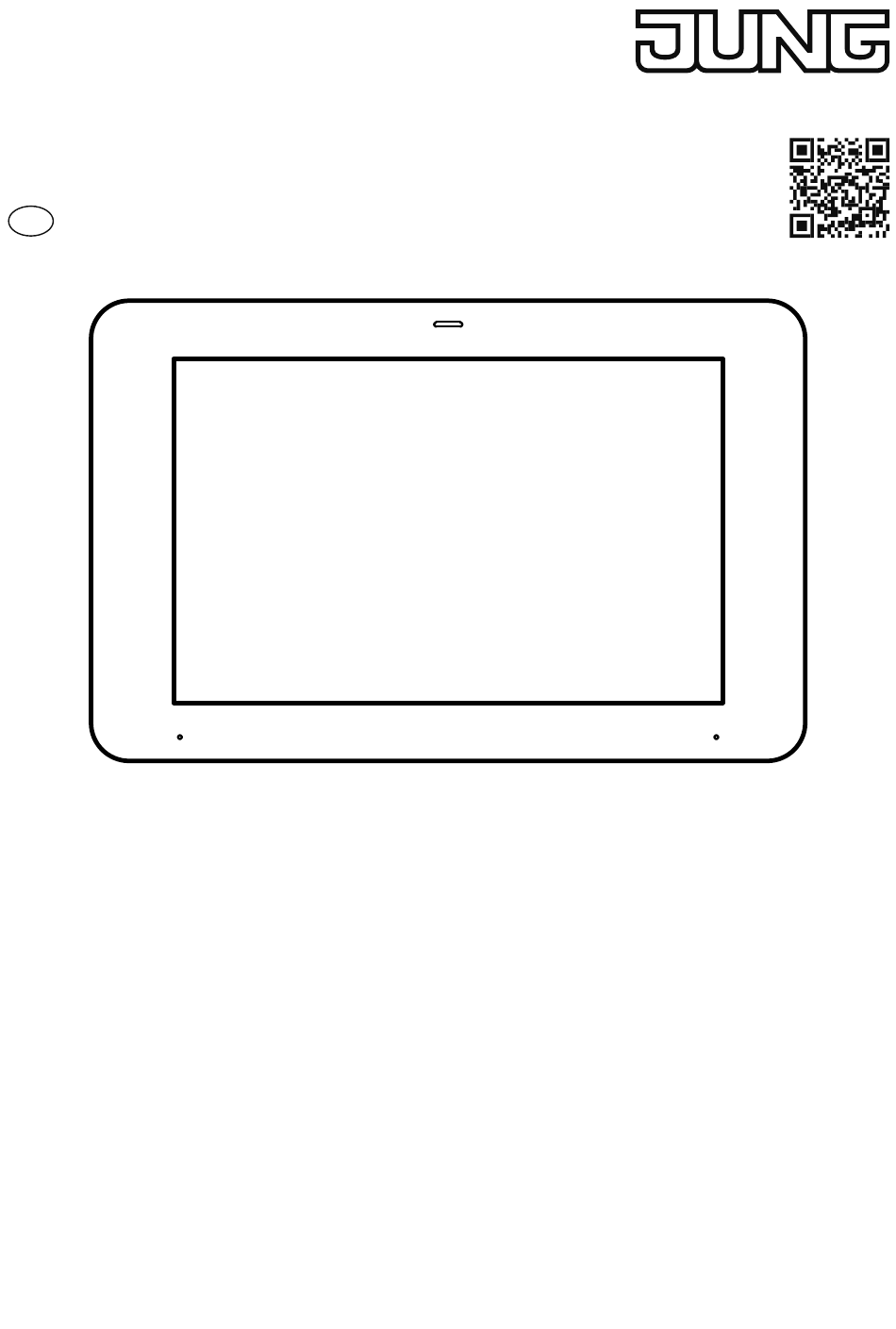

- Seite 1 Bedienungsanleitung Smart Control 8 ALBRECHT JUNG GMBH & CO. KG Art.-Nr.: SC 0081 U Volmestraße 1 58579 Schalksmühle GERMANY Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de www.jung.de 07/2021 0024003500...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Geräteaufbau ....... 2 Sicherheitshinweise ..............Geräteaufbau ................Funktion .................. 3 Bestimmungsgemäßer Gebrauch ..........Produkteigenschaften ............... Montage und elektrischer Anschluss ........4 Information für Elektrofachkräfte ..........Montage Einbaugehäuse oder Gerätedose ......Montage Adapter ................ Anschluss ................... Montage Smart Control ............. Inbetriebnahme ............... -
Seite 4: Sicherheitshinweise Und Geräteaufbau
Sicherheitshinweise und Geräteaufbau Smart Control 8 Sicherheitshinweise und Geräteaufbau Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vor- schriften und Normen einhalten. -
Seite 5: Funktion
Funktion Funktion Bestimmungsgemäßer Gebrauch - Visualisieren und Bedienen von Anlagenzuständen in der Ge- bäudeautomation - Montage waagerecht - Montage in UP-Einbaugehäuse (Art.-Nr. EBG 24 oder SC 7 EBG) oder auf Gerätedose nach EN 60670-1 (Empfeh- lung: ca. 60 mm tief) Produkteigenschaften - Näherungssensor - Kapazitiver Touchscreen... -
Seite 6: Montage Und Elektrischer Anschluss
Montage und elektrischer Anschluss Montage und elektrischer Anschluss Information für Elektrofachkräfte GEFAHR Elektrischer Schlag bei Berühren spannungsführen- der Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungs- führende Teile in der Umgebung abdecken! Montage Einbaugehäuse oder Gerätedose Smart Controls wird dabei auf das Einbaugehäuse geschraubt. -
Seite 7: Montage Adapter
Montage und elektrischer Anschluss Montage Adapter Abb. 2: Montage Adapter 1 Arretierungsschrauben Adapter 2 Befestigungshaken • Adapter mit insgesamt vier Arretierungsschrauben (1) auf Ein- baugehäuse montieren. (Abb. 2) Bei Montage auf eine Gerätedose muss der Adapter auf die werden, dass sich die Gerätedose in der Ausbuchtung des vertikal mittig im Adapter, sondern mit einem Versatz nach unten. -
Seite 8: Anschluss
Montage und elektrischer Anschluss Anschluss Abb. 3: Anschluss 3 Spannungsversorgung 5 LAN/Ethernet 6 Mini-USB OTG Voraussetzungen: - Ethernetverbindung (LAN) - Spannungsversorgung über Netzteil Art.-Nr.: • Spannungsversorgung (3) und LAN (5) anschließen. (Abb. 3) SC 0081 U... -
Seite 9: Montage Smart Control
Montage und elektrischer Anschluss Montage Smart Control Abb. 4: Montage Smart Control 8 Arretierungsschrauben Smart Control • gungshaken (2) am Adapter setzen. (Abb. 2 und Abb. 4) zen und nach unten einrasten. • Smart Control auf der Unterseite mit insgesamt zwei Arretie- rungsschrauben (8) am Adapter befestigen. -
Seite 10: Inbetriebnahme
Nach dem Anschließen wird das Gerät automatisch eingeschal- Nach dem Startvorgang müssen Sie Einstellungen zur Inbetrieb- nahme vornehmen. Einstellungen – Übersicht Menüstruktur - Allgemein - Sprache - Erweitert • JUNG-Logo im Hauptmenü (JUNG Launcher) auswählen. • Sprache auswählen • • • Verfügbare Sprachen werden angezeigt. -
Seite 11: Datum Und Uhrzeit Auswählen
Inbetriebnahme Datum und Uhrzeit auswählen • • • • Einstellungen vornehmen: - autom. Zeitzone: deaktiviert - Zeitzone auswählen (z. B. GMT+2) - 24-Stunden-Format: aktiviert System-Passwort ändern auf die Einstellungen. • • • • • Firmware aktualisieren Voraussetzung: Internetverbindung • App wird gestartet. •... -
Seite 12: Reinigung
Verfügung. Reinigung gestartet. Geeignete Reinigungsmittel: Nicht zur Reinigung geeignet: Abrasive Tücher oder scharfe Reinigungsmittel • Reinigungmodus starten oder Gerät ausschalten, um Touch- screen zu sperren. • Reinigungmittel oder Wasser auf Tuch auftragen. Nicht direkt auf das Gerät auftragen. • Frontseite mit Tuch reinigen. Reinigungsmittel darf dabei nicht in das Gerät gelangen. -
Seite 13: Technische Daten
Technische Daten Bildschirmdiagonale 1280 x 800 (WXGA) Seitenverhältnis 16:10 Außenmaße (B x H) Smart Control 225 x 145 mm Adapter 216 x 141 mm Aufbauhöhe 16 mm Einbautiefe 22 mm Leistungsaufnahme max. 16 W Spannungs versorgung über externes Netzteil Betriebssystem Android 6 Prozessor Cortex-A53... -
Seite 14: Zubehör
Zubehör Netzteil Einbaugehäuse EBG 24 SC 7 EBG Gewährleistung mungen über den Fachhandel. SC 0081 U... - Seite 16 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de JUNG.DE...
