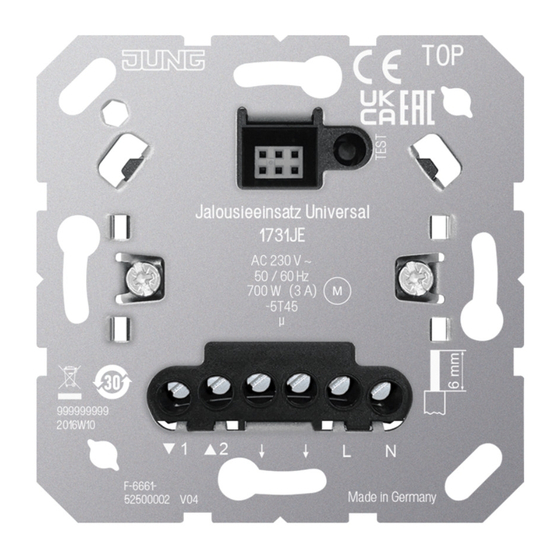

- Seite 1 Bedienungsanleitung Jalousieeinsatz Universal Art.-Nr. 1731JE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 19.08.2022 82595633 J0082595633 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Jalousieeinsatz Universal Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau ........................ 3 Bestimmungsgemäßer Gebrauch .................. 4 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Technische Daten ...................... 8 Gewährleistung ......................... 9 82595633 2 / 9 19.08.2022 J0082595633... -
Seite 3: Sicherheitshinweise
Jalousieeinsatz Universal Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Da- bei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Ge- rät oder Last liefern. -
Seite 4: Bestimmungsgemäßer Gebrauch
Steuern elektrisch betriebener Jalousien, Rollläden und Markisen – Automatische Zeitsteuerung über geeignete Aufsätze oder Nebenstellenein- gänge – Betrieb mit geeignetem Aufsatz aus den Systemen LB-Management, JUNG HOME, eNet und KNX RF – Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften –... -
Seite 5: Informationen Für Elektrofachkräfte
Jalousieeinsatz Universal ￭ Aus der oberen Endlage den Bedienaufsatz unten länger als eine Sekunde drücken. Der Behang fährt in Richtung untere Endlage. ￭ Bedienaufsatz oben und unten drücken und gedrückt halten. Der Behang bleibt stehen, fährt aber nach 4 Sekunden weiter. ￭... - Seite 6 Jalousieeinsatz Universal ￭ Jalousie-Einsatz (1) anschließen (siehe Bild 2). Dabei klemmbare Leitungs- querschnitte beachten (siehe Bild 3). Optional: Anschluss einer Nebenstelle (6). Als Nebenstelle kann anstatt des Jalousieeinsatzes auch ein mechani- scher Jalousietaster oder Jalousieschalter verwendet werden. ￭ Jalousie-Einsatz in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
- Seite 7 Jalousieeinsatz Universal Bild 4: Anschlussbeispiel Gruppensteuerung ￭ Die Jalousieeinsätze nach Anschlussbeispiel (siehe Bild 4) anschließen. Dabei können die Jalousieeinsätze auch an unterschiedlichen Außenleitern liegen. Jalousiesteuerung über unterschiedliche Fehlerstromschutzschalter realisieren Um unerwünschtes Auslösen der Fehlerstromschutzschalter (9) zu vermeiden, müs- sen die Stromkreise über ein Jalousie-Trennrelais (10) entkoppelt werden. Bild 5: Anschlussbeispiel zwei RCD-Kreise ￭...
-
Seite 8: Technische Daten
Jalousieeinsatz Universal Windalarm realisieren Windsensoren dienen dem Schutz einer Jalousie vor Zerstörung durch starken Wind. Die Jalousie wird in eine sichere Endlage gefahren und dort verriegelt, bis der einge- stellte Schwellwert unterschritten wird. Bild 6: Anschlussbeispiel Windsensor ￭ Den Windsensor (8) nach Anschlussbeispiel anschließen (siehe Bild 6). Wind- alarm wird über den Nebenstelleneingang 2 realisiert. -
Seite 9: Gewährleistung
Jalousieeinsatz Universal Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82595633 9 / 9 19.08.2022...
