4.6.2.1
SCHOOLAIR-D-HV Anschlussklemmen
Personal:
Elektrofachkraft
GEFAHR!
Stromschlag beim Berühren spannungsführender
Teile. Elektrische Ausrüstungen stehen unter gefähr-
licher elektrischer Spannung.
–
An den elektrischen Komponenten dürfen nur
Elektrofachkräfte arbeiten.
–
Vor Arbeiten an der Elektrik die Versorgungs-
spannung ausschalten.
Anschluss für Raumbediengerät und Kommunika-
tion

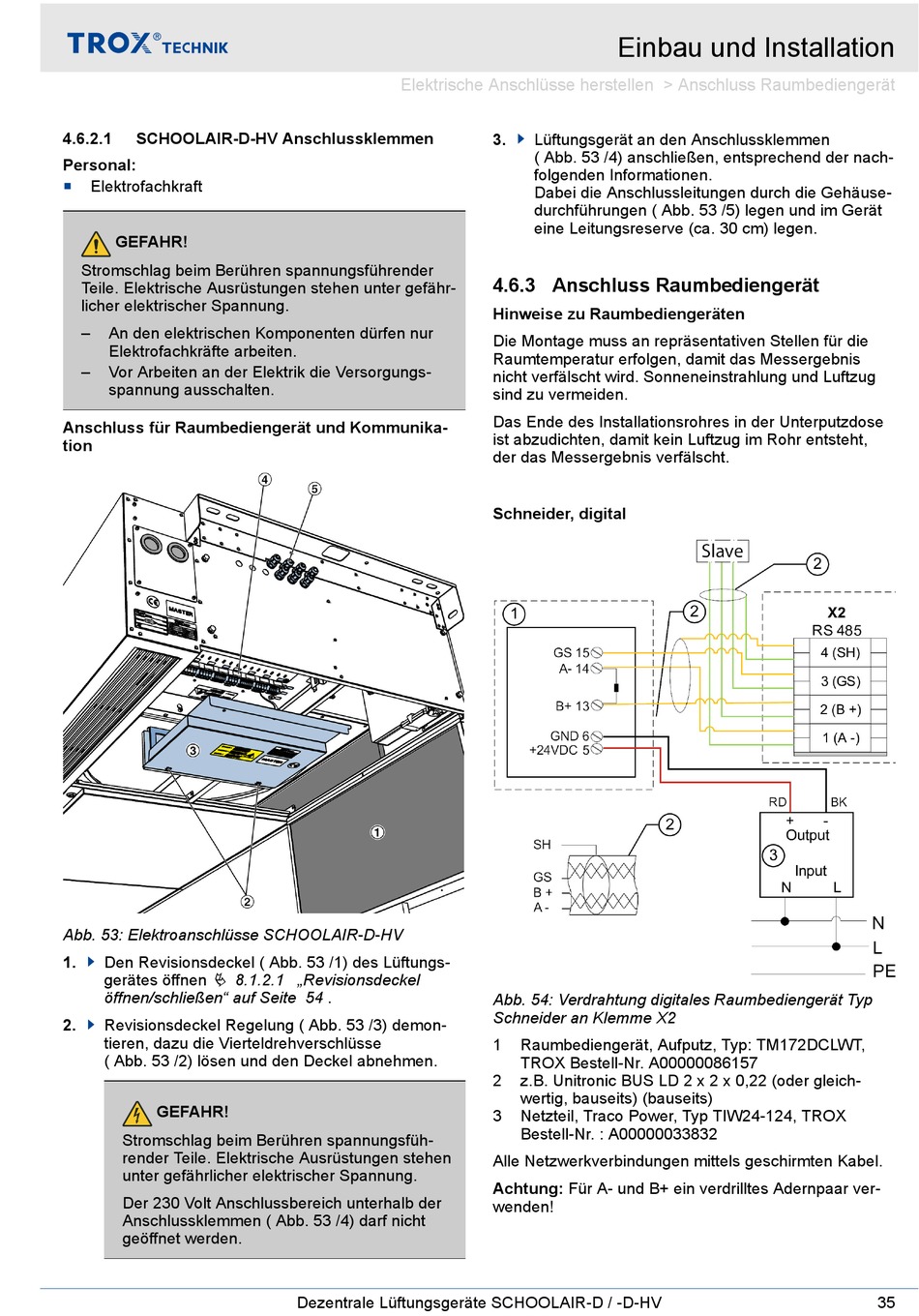

Abb. 53: Elektroanschlüsse SCHOOLAIR-D-HV
1.
Den Revisionsdeckel ( Abb. 53 /1) des Lüftungs-
Ä 8.1.2.1 „Revisionsdeckel
gerätes öffnen
öffnen/schließen" auf Seite 54 .
2.
Revisionsdeckel Regelung ( Abb. 53 /3) demon-
tieren, dazu die Vierteldrehverschlüsse
( Abb. 53 /2) lösen und den Deckel abnehmen.
GEFAHR!
Stromschlag beim Berühren spannungsfüh-
render Teile. Elektrische Ausrüstungen stehen
unter gefährlicher elektrischer Spannung.
Der 230 Volt Anschlussbereich unterhalb der
Anschlussklemmen ( Abb. 53 /4) darf nicht
geöffnet werden.
Elektrische Anschlüsse herstellen > Anschluss Raumbediengerät
Dezentrale Lüftungsgeräte SCHOOLAIR-D / -D-HV
Einbau und Installation
3.
Lüftungsgerät an den Anschlussklemmen
( Abb. 53 /4) anschließen, entsprechend der nach-
folgenden Informationen.
Dabei die Anschlussleitungen durch die Gehäuse-
durchführungen ( Abb. 53 /5) legen und im Gerät
eine Leitungsreserve (ca. 30 cm) legen.
4.6.3 Anschluss Raumbediengerät
Hinweise zu Raumbediengeräten
Die Montage muss an repräsentativen Stellen für die
Raumtemperatur erfolgen, damit das Messergebnis
nicht verfälscht wird. Sonneneinstrahlung und Luftzug
sind zu vermeiden.
Das Ende des Installationsrohres in der Unterputzdose
ist abzudichten, damit kein Luftzug im Rohr entsteht,
der das Messergebnis verfälscht.
Schneider, digital
Abb. 54: Verdrahtung digitales Raumbediengerät Typ
Schneider an Klemme X2
1
Raumbediengerät, Aufputz, Typ: TM172DCLWT,
TROX Bestell-Nr. A00000086157
2
z.B. Unitronic BUS LD 2 x 2 x 0,22 (oder gleich-
wertig, bauseits) (bauseits)
3
Netzteil, Traco Power, Typ TIW24-124, TROX
Bestell-Nr. : A00000033832
Alle Netzwerkverbindungen mittels geschirmten Kabel.
Achtung: Für A- und B+ ein verdrilltes Adernpaar ver-
wenden!
35
