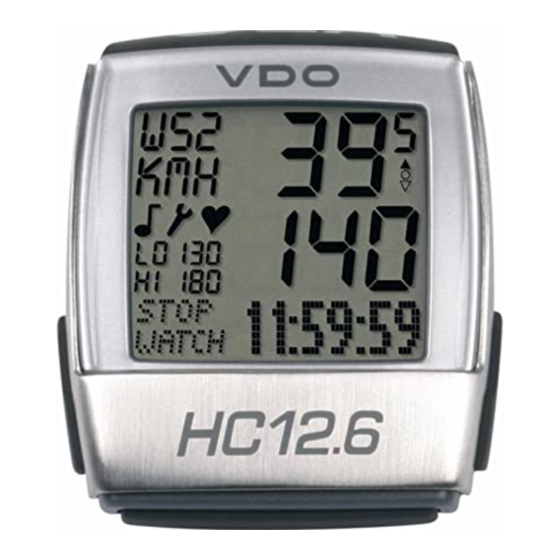

- Seite 1 CYCLECOMPUTING INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D´INSTALLATION ET D´UTILISATION MANUALE D´INSTALLAZIONE E FUNZIONAMENTO INSTALACION Y OPERACIÓN MANUAL HANDLEIDING HC12.6...
- Seite 2 screw...
- Seite 3 1-5 mm...
- Seite 4 LOCK UNLOCK...
- Seite 5 OPEN CLOSE...
- Seite 7 IMPORTANT Rubber washer CLOSE OPEN...
- Seite 8 Press AC-Button to Begin or install battery (P6) automatic • • • • • • • • • • • • • • • • • • • • • • • • • • • • Press MODE 2 for next Press MODE 2 for next Press MODE 2 for next press MODE 1 to select...
- Seite 9 WS in mm / inch...
- Seite 10 ETRTO WS in mm KMH WS in inch MPH 47-305 16x1,75 1272 50,1 47-406 20x1,75 1590 62,6 34-540 24x1 3/8 1948 76,7 47-507 24x1,75 1907 75,1 23-571 26x1 1973 77,7 40-559 26x1,5 2026 79,8 44-559 26x1,6 2051 80,7 47-559 26x1,75 2070 81,5 50-559...
- Seite 11 SET Metric System SET WS 1 Start at TRIP DIST Press MODE 1 Press MODE 2 Press MODE 2 to select Press MODE 1 for 3 sec. to set WS1 to increase between KMH and MPH • • • • • • • •...
- Seite 12 Press MODE 2 to Press MODE 1 Press MODE 1 MODE 2 to switch between 3sec.to start to set the hours increase the hours 24h or 12h Press MODE 1 Press MODE 2 Press MODE 1 to increase the 3 sec. to end to set the minutes minutes...
- Seite 13 • • • • • • • Press MODE 1 Press MODE 2 Press MODE 1 Press MODE1 3 sec. to end 3sec.to start to increase to switch after you set the navigator Reset • • • • • • • Important Press MODE 2 to reset...
- Seite 14 Set ODOMETER Press MODE 1 Press MODE 2 Press MODE 1 Press MODE1 3sec.to start to increase to switch 3 sec. to end after you set the odometer • • • • • • •...
- Seite 15 BIKE CHECK Press any button The service icon will remain flashing. Then the service interval BIKE CHECK disappears Another 50 km/35 mi. icon will also disappear...
- Seite 17 Set limits High-limit Press MODE1 Press MODE 2 Press MODE1 to increase 3sec. to set Low Limit Low-limit Press MODE1 Press MODE 2 to end to decrease...
- Seite 18 Press PULS Press MODE1+ Press MODE1+ MODE2 to stop MODE2 to start again...
-
Seite 19: Inhaltsverzeichnis
Bedienungsanleitung VDO HC 12.6 Inhaltsverzeichnis Vorwort Montage 4.4.1 Einstellen des NAVIGATOR Montage der Lenkerhalterung 4.4.2 NAVIGATOR auf Null zurückstellen Montage des Sensors Einstellen Gesamtkilometer 12.6 Montage des Magneten SERVICE INTERVALL-Anzeige Twist-Click Montage des Computers in der Halterung SLEEP-MODUS Grundsätzliches zur Bedienung Die Puls-Informationen des HC 12.6... -
Seite 20: Vorwort
Vorwort Wir freuen uns, dass Sie sich für ein VDO Modell entschieden haben. Je besser Sie mit diesem Modell vertraut sind, desto mehr Freude werden Sie beim Fahren haben. Deshalb unsere Bitte: Lesen Sie die in dieser Bedienungsanleitung für Sie zusammengestellten Informationen. -
Seite 21: Twist-Click Montage Des Computers In Der Halterung
1.4 Twist-Click Montage des Computers in der Halterung Für die neue VDO CYTEC Modellreihe wurde das TWIST-CLICK-System entwickelt. Der Computerkopf wird auf die Lenkerhalterung aufgesetzt und mit einem Für die neue VDO CYTEC Modellreihe wurde das TWIST-CLICK-System entwickelt. Der Computerkopf wird auf die Lenkerhalterung aufgesetzt und mit einem Für die neue VDO CYTEC Modellreihe wurde das TWIST-CLICK-System entwickelt. -
Seite 22: Abfrage Von Informationen
2.1 Abfrage von Informationen Mit der MODE1 Taste rufen Sie folgende Informationen ab TAGES TOUR Streckenzähler für Ihre Tagestour, bis 999,99 KM FAHR ZEIT Fahrzeit Zähler mit automatischem Start/Stop, bis 19:59:59 DSCHN GSCHW Durchschnitts-Geschwindigkeit, mit 2 Kommastellen MAX GSCHW Maximale Geschwindigkeit auf einer Tagestour, bis Max. 199,5 Km/h Wichtiger Hinweis: Wenn die Fahrzeit über 19:59:59 hinausgeht, beginnt der Fahrzeitzähler wieder bei 00:00:00. -
Seite 23: Einstellmodus Aufrufen
2.2 Einstellmodus aufrufen Jeder Einstellmodus wird immer mit der MODE1 Taste aufgerufen Zum Aufrufen des Einstellmodus muß die MODE1 Taste für 3 sec. gedrückt werden. Die Einstellmodi werden von verschiedenen Information in der Anzeige aus aufgerufen. Sie wollen einstellen Sie brauchen dazu folgende Information in der Anzeige Radgröße 1 und Radgröße 2 TAGES TOUR 12.6... -
Seite 24: Informationen Auf Null Zurückstellen
2.4 Informationen auf Null zurückstellen Mit der MODE2 Taste werden immer die Informationen auf Null zurückgestellt (M2 Taste 5 Sekunden drücken) Achten Sie darauf welche Informationen Sie zurückstellen wollen. 2.4.1. Fahrradfunktionen Holen sie eine der folgenden Funktionen in die Anzeige: TAGES TOUR--FAHR ZEIT--DSCHN GSCHW--MAX GSCHW Diese Funktionen werden gleichzeitig auf Null zurückgestellt 12.6 2.4.2. -
Seite 25: Einbau Der Batterie
Sprache für die Anzeige der Daten festzulegen.Nach dem Einlegen der Batterie meldet sich der HC 12.6 noch in Englisch (Standardsprache) mit dem Text "ENJOY YOUR HC12.6" (Wir wünschen Ihnen viel Spaß mit dem HC12.6) Danach fordert der HC12.6 Sie automatisch auf, Ihre Sprache für die Anzeige der Informationen auszuwählen. -
Seite 26: Einstellen Der Radgröße
4.2 Einstellen der Radgröße Die Radgröße wird im Computer HC 12.6 mit WS (Wheelsize) = Radumfang bezeichnet. Im HC 12.6 können Sie zwei verschiedene Radgrößen für zwei Fahrräder einstellen (z.B. Rennrad und Mountainbike) Als Standardwerte sind abgespeichert für Radgröße1 WS1 = 2155 mm Radumfang Radgröße2 WS2 = 2000 mm Radumfang 12.6 Achtung:... -
Seite 27: Einstellen Der Radgröße
4.2.3 Einstellen der Radgröße Schritt 1: Holen Sie mit der MODE1 Taste die Information TAGES TOUR in die Anzeige. Schritt 2: Drücken Sie die MODE 1 Taste für 3 sec. In der Anzeige sehen Sie oben "WS1" und "KMH" oder "MPH" blinken. In der unteren Anzeige erscheint im Wechsel "EINGABE MESS SYSTM"... -
Seite 28: Der Navigator
4.4 Der NAVIGATOR Der NAVIGATOR ist ein zweiter, unabhängiger Tages-Streckenzähler. Dieser zweite Tages-Streckenzähler kann • unabhängig einzeln auf Null zurückgestellt werden • auf einen Wert voreingestellt werden, von diesem Wert ausgehend wird dann die Strecke gemessen. Der NAVIGATOR ist ein große Hilfe beim Nachfahren von Tourenvorschlägen aus Tourenbüchern (z.B. Moser Guide) oder Bike-Zeitschriften. Lautet z.B. -
Seite 29: Einstellen Gesamtkilometer
4.5 Einstellen Gesamtkilometer Beim HC 12.6 können Sie die gefahrenen Gesamtkilometer ( getrennt für Rad 1 und Rad 2 ) nach einem Batteriewechsel wieder einstellen. Schritt 1: Holen Sie mit der MODE2 Taste die Information GSAMT KM1 oder GSAMT KM2 in die Anzeige (je nach dem, ob Sie KM1 oder KM2 einstellen wollen). -
Seite 30: Die Puls-Informationen Des Hc
7. Die Puls-Informationen des HC 12.6 Der HC 12.6 zeigt folgende Puls-Informationen Beim HC 12.6 haben Sie permanent in der Anzeige: • aktueller Puls • Untergrenze LO • Obergrenze HI • Herz-Symbol für Funkübertragung • Akustisches Alarm- Symbol (wenn akustischer Alarm eingeschaltet ist) 12.6 auf Abruf in der Anzeige (mit PULS Taste aufrufen) STOPP UHR... -
Seite 31: Einstellen Der Puls-Grenzwerte
9. Einstellen der Puls-Grenzwerte Beim HC 12.6 können Sie einen unteren Grenzwert und einen oberen Grenzwert für Ihren Puls einstellen. Mit der Festlegung des unteren und des oberen Grenzwertes definieren Sie Ihre Trainingszone. Bei der ersten Inbetriebnahme oder nach Drücken der AC-Taste auf der Gehäuse-Rückseite sind folgende Werte ab Werk eingestellt. -
Seite 32: Die Stoppuhr
10. Die STOPPUHR 10.1 Stoppuhr (Automatik) Wenn der HC 12.6 eingeschaltet ist (kein SLEEP-MODUS), ist auch der Empfänger für die Pulssignale aktiv. Wenn vom Sender im Puls-Brustgurt dann Funksignale mit den Pulswerten gesendet werden, startet die STOPPUHR automatisch. Die STOPPUHR kann auch manuell gestoppt und wieder gestartet werden. Siehe Manuelle Bedienung der Stoppuhr. 12.6 Wird die STOPPUHR nicht manuell gestoppt, stoppt sie automatisch, wenn der Empfänger keine Puls-Signale mehr vom Sender im Brustgurt empfängt, d.h. -
Seite 33: Einschalten / Ausschalten Beeper
12. Anzeige der Trainingszeiten in den eingestellten Trainingszonen. Beim HC 12.6 können Sie eine Puls-Untergrenze und eine Puls-Obergrenze als Trainingszone definieren. Einstellen der Untergrenze und der Obergrenze siehe Kapitel 9. Trainingszeiten in den eingestellten Trainingszonen können nur erfaßt werden • wenn der Computer eingeschaltet ist, •... -
Seite 34: Fehlerbehebung
14. Fehlerbehebung Hier finden Sie eine Liste möglicher Fehler, ihrer Ursachen und was sie dagegen tun können. Fehler Mögliche Ursache Behebung halbe Segmente in der Computer-Software läuft nach Batteriewechsel AC-Taste auf der Gehäuse-Rückseite betätigen Anzeige (z.B. nach nicht korrekt einem Batteriewechsel) 12.6 Keine Geschwindigkeits- Abstand von Sender zu... -
Seite 35: Garantiebestimmungen
15. Garantiebestimmungen Für das VDO Modell HC12.6 gewähren wir eine Garantie von 5 Jahren ab Kaufdatum. Die Garantie beschränkt sich auf Material-und Verarbeitungsfehler. Diese Garantie gilt für den Computerkopf, den Sensor, die Lenkerhalterung, den Puls-Brustgurt. Diese Garantie erstreckt sich nicht auf Kabel ,Batterien, elastischen Brustgurt. -
Seite 36: Technische Daten
16. Technische Daten Computer B 42 x H 52 xT 14mm Gewicht 40 g Brustgurt Gewicht 80 g Lenkerhalterung Gewicht 30 g Batterien Computer 3V, Type 2032 Brustgurt 3V, Type 2032 Funkfrequenz Brustgurt 5,2 Khz (POLAR-compatibel) 12.6 Reichweite des Senders 0,75 m -15 °C bis +80 °C Temperaturbereich...
