VDO M6 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für M6:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Installation video
Operating video
Settings video
www.vdocyclecomputing.com/service

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VDO M6

Inhaltszusammenfassung für VDO M6

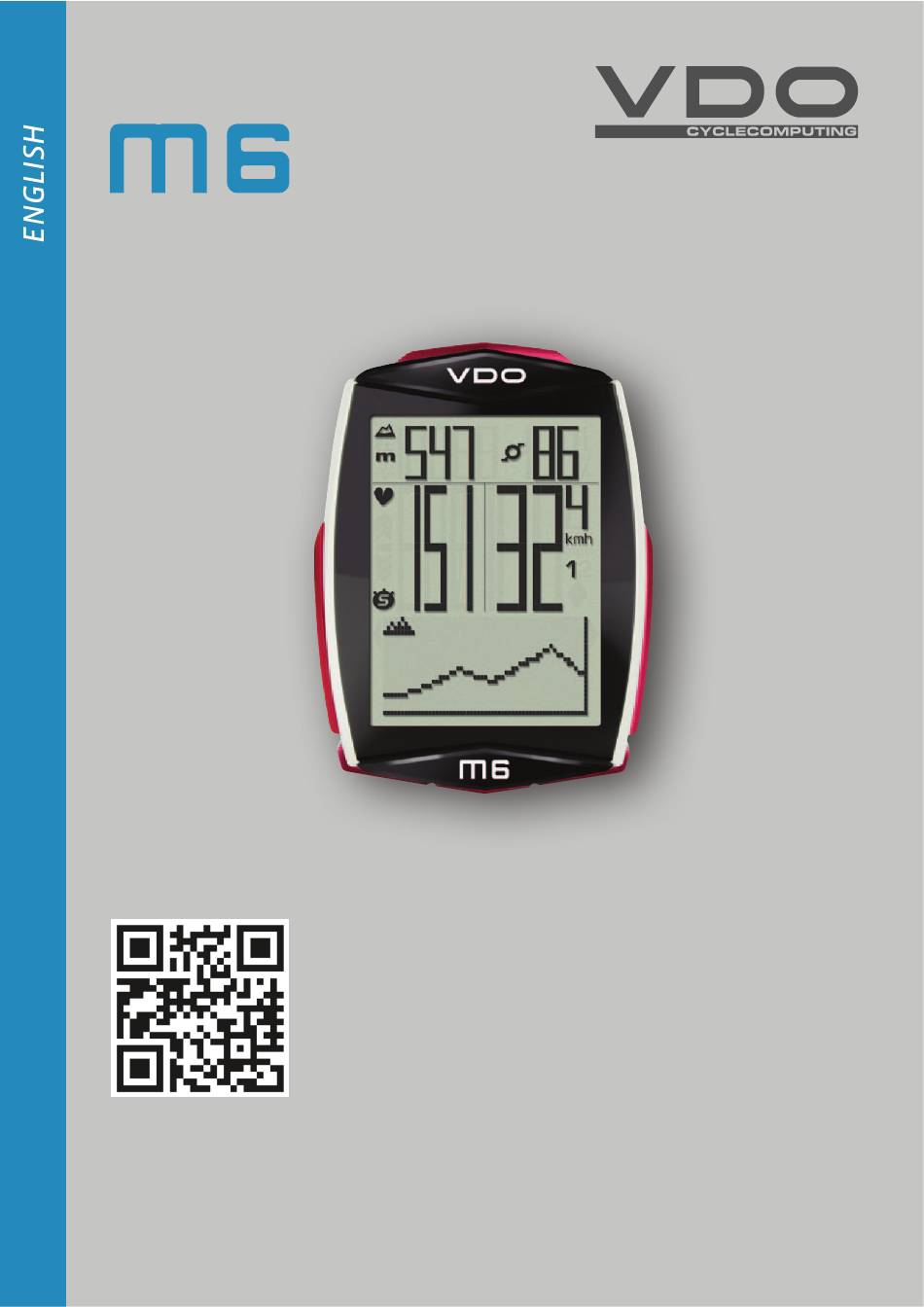

  • Seite 1 Installation video Operating video Settings video www.vdocyclecomputing.com/service...

  • Seite 2: Pack Contents

    Preface Congratulations In choosing a VDO computer, you have opted for high-quality device with first rate technology. To optimally use the computer, we recommend that you read this manual carefully. It contains full operating instructions and many useful tips. We hope you enjoy cycling with your VDO computer.

  • Seite 3: Inhaltsverzeichnis

    Table of contents ....................... Display Setting the navigator ....................Buttons Resetting the navigator to zero ......................Functions Trip section counter ........... Accessing the total values Resetting the trip section counter to zero ..............Operation while cycling Resetting trip data after the trip ............

  • Seite 4: Display

    Display The VDO M6 has a large, easy-to-read display that can be divided into six areas. Area 1: Area 1 Area 2 The altitude is permanently displayed on the left of the top line of the display. Area 4 Area 3 Area 2: The temperature is permanently displayed on the right.
  • Seite 5 ” The VDO M6 can be used on two bikes. The indicator icons 1 and 2 show you whether your VDO M6 is currently using the settings for bike 1 or bike 2. A description of how to switch between bike 1 and bike 2 can be found on page 69.
  • Seite 6 Display The following icons are shown on the left of the display next to the gradient uphill percentage: “ ”: the icon is ON if the trip section counter has been started. A more detailed description of the trip section counter can be found on page 65.

  • Seite 7: Buttons

    Buttons The VDO M6 has four buttons. In function mode: – Scroll backwards through the functions – Open the setting mode (press and hold) – Access the total values for distance and ride time (press and hold) – Access the stored trip data...

  • Seite 8: Functions

    Functions The VDO M6 has the following functions: Current speed The current speed is permanently shown on the display. For a wheel circumference of 2,155 mm, the maximum possible speed is 199 kmh or 124 mph. Current altitude The current altitude is permanently displayed on the top left.

  • Seite 9: Maximum Speed

    Functions Current gradient uphill/downhill With With HEART RATE + HEART RATE option CADENCE option ATTENTION: if the HEART RATE option is activated, the current heart rate is displayed here. The gradient uphill now appears at the top right. ATTENTION: if the heart rate + cadence option is activated, the gradient uphill is displayed as part of the altitude information (access by pressing the ALTI button).
  • Seite 10 Functions Section time The VDO M6 has a trip section counter. The trip section counter is like a stopwatch. If the trip section counter is running, the section time is recorded, as with a stopwatch. When the trip section counter is running, the section distance is also recorded.

  • Seite 11: Altitude Gain

    Functions Time The current time is displayed in 24 H or 12 H mode. Information on how to set the time can be found on page 40. ALTI button functions Press the ALTI button to access the altitude information for the current trip: Elevation profile for the current trip The elevation profile for a section of the current trip is displayed.
  • Seite 12 ALTI button functions Maximum gradient uphill Displays the maximum gradient uphill so far on the current trip. Uphill distance Displays the uphill distance travelled on the current trip. Altitude loss Displays the altitude loss on the current trip. Average gradient downhill Displays the average gradient downhill for the current trip.

  • Seite 13: Accessing The Total Values

    ALTI button functions Downhill distance Displays the downhill distance travelled on the current trip. Accessing the total values The total values for the distance travelled, the ride time and the altitude data are accessed separately to the data for the CURRENT trip. There are two options for displaying the totals.
  • Seite 14 Accessing the total values Maximum altitude of all trips with bike 1 Displays the maximum altitude you have reached on all trips with bike 1. Altitude gain – totals Displays the total altitude gain for all trips with bike 1. Uphill distance –...
  • Seite 15 Accessing the total values If you have also used bike 2, the values for bike 2 are also displayed here. Press the TPC (TOTAL/PULSE/ CAD) button to scroll to the other values for bike 2. You can also access the total values (sum of the data for bike 1 and bike 2).
  • Seite 16 Accessing the total values OPTION 2: Press and hold the SET button until the menu opens. – Press the BIKE or TPC button to scroll to the total values. – Press theSET button to open the total values display. – Press the BIKE or TPC button to scroll in the total values. The total distance 1 (sum of all individual trips with bike 1) is displayed first.

  • Seite 17: Operation While Cycling

    If you take a break and the M6 is in the bracket, the computer switches to standby mode after five minutes. If you set off again after a break, the VDO M6 has an auto-start function. The auto-start function is activated by a movement sensor.

  • Seite 18: Attaching The Handlebar Bracket

    Attaching the handlebar bracket You can attach the computer to the right or left of the handlebars or in the centre on the stem. Attach the – handlebar bracket in the corresponding position. STEP 1 Decide whether you want to attach the computer to the handlebars or the stem.

  • Seite 19: Attaching The Speed Transmitter

    STEP 2 90° – 45° Place the spoke magnet around an outside spoke. The VDO logo of the rod-shaped magnet core should point toward the transmitter. Align the magnet with the cross-hatched sensor marking on the transmitter at a distance of 1- 5 mm.
  • Seite 20 Inserting the computer into the handlebar bracket The VDO twist-click system securely connects the computer to the handlebar bracket. LOCK How to insert the computer: STEP 1 UNLOCK Place the computer into the bracket in a 10 o’clock position. STEP 2 Rotate the computer to the right into the 12 o’clock position...

  • Seite 21: Inserting The Computer Into The Bracket

    – Heart rate (if the heart rate option is activated) – Cadence (if the cadence option is activated) The VDO M6 has an automatic bike recognition function. Depending on whether you are using bike 1 or bike 2, the data is recorded for bike 1 or bike 2.

  • Seite 22: Settings

    Settings – language The following display languages can be selected for the VDO M6: – German – English – French – Italian – Spanish – Dutch How to select the language: Press and hold the SET button until the settings menu opens.

  • Seite 23: Language

    If you want to configure further settings, press the BIKE button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 24: Dimension

    Settings – Dimension Use the unit settings to specify the measurement formats for: – Speed (kmh or mph) – Altitude (metres or feet) – Temperature (C or F) – Weight (kg or lbs) – Time (24-hour or 12-hour with AM/PM) –...
  • Seite 25 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 26: Wheel Circumference

    Settings – wheel circumference/wheel size You can set the roll circumference of your wheel in millimetres on the VDO M6 or select the applicable tyres Wheel Wheel from a tyres table. circumference circumference Tyre size ETRTO in mm in inches 16 x 1.75...
  • Seite 27 Settings – wheel circumference/wheel size How to set your wheel circumference: Press and hold the SET button until the settings menu opens. Press the BIKE button to move from Memory to Settings. Press the SET button to open the settings. “Language”...
  • Seite 28 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 29 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 30: My Data

    Settings – my data Use the My data settings to set your data for your age, weight, gender, HR max for the heart rate measurement and lower/upper limits for the heart rate training zone. How to set your My data information: Press and hold the SET button until the settings menu opens.
  • Seite 31 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 32: Sensor Selection

    Settings – sensor selection The M6 can display heart rate and (simultaneously) cadence data. To do this, a heart rate and/or cadence transmitter must be available and installed. Use the sensor selection menu to select the sensor that should be activated.

  • Seite 33: Heart Rate Intensity Zones

    The settings menu closes. The VDO M6 returns to function mode. Settings – heart rate intensity zones On the M6, you can set four heart rate intensity zones for heart rate measurement. When training using your heart rate (heart rate transmitter), a record is made of how long you spent in the intensity zones 1 to 4.
  • Seite 34 Settings – heart rate intensity zones Now press the BIKE or TPC button to select the setting for intensity zones 1 to 4. Press the SET button to confirm the selection. The setting for the selected intensity zone is opened. The value to be set (lower zone limit) flashes on the left.
  • Seite 35 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 36: Start Altitudes

    The key word here is ‘recalibrated’: Recalibration must occur before every trip. The M6 measures the current air pressure and converts it into an altitude measurement. However, the air pressure changes daily depending on the weather. This leads to a constantly changing current altitude measurement despite your start altitude not having changed.

  • Seite 37: Current Altitude

    The VDO M6 returns to function mode. Settings – current altitude The current altitude can be set on the M6. The current altitude is set, for example, if you are not starting from either of the two set start altitudes or you encounter altitude information on a pass that differs from the current altitude displayed on your M6.
  • Seite 38 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 39: Recalibrating The Altitude Before Starting

    Settings – recalibrating the altitude before starting Recalibration means: The M6 measures the current air pressure and converts it into an altitude measurement. The air pressure changes daily depending on the weather. This leads to a constantly changing current altitude measurement despite your home start altitude not having changed.

  • Seite 40: Clock

    Settings – clock In the VDO M6, you can set the time in 12-hour AM/PM format or 24-hour format. Specify the desired time format in the unit settings (see page 24). How to set the clock: Press and hold the SET button until the settings menu opens.
  • Seite 41 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 42: Date

    Settings – date You can set the date on the M6. The date can be set in the format DD/MM/YY or MM/DD/YY. Specify the date format in the dimension settings. See page 24. How to set the date: Press and hold the SET button until the settings menu opens.
  • Seite 43 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 44: Beeper

    Settings – switching the beeper on or off On the M6, you can switch the beeper for the heart rate warning on or off. How to set the beeper: Press and hold the SET button until the settings menu opens.

  • Seite 45: Total Values

    Settings – total values On the M6, the total values can be set at any time, e.g. at the start of a new season. ATTENTION: the M6 has a memory for the total values. All total values are still stored even after replacing the battery.
  • Seite 46 Settings – total values – total distance You can set the total distance ridden on the VDO M6. For example, you can enter your data here at the start of a new cycling season. You can set the total distance separately for bike 1 and bike 2.
  • Seite 47 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 48 Settings – total values – total ride time You can set the total ride time on the VDO M6. For example, you can set your total ride time (sum of the ride time for all trips) at the start of the new cycling season.
  • Seite 49 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 50 Settings – total values – altitude gain You can set the altitude gain covered in the M6 at any time. For example, you can set this value at the start of the next cycling season. You can set the values separately for bike 1 and bike 2.
  • Seite 51 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 52 Settings – total values – altitude loss You can set the altitude loss covered in the M6 at any time. For example, you can set this value at the start of the next cycling season. You can set the values separately for bike 1 and bike 2.
  • Seite 53 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 54 Settings – total values – maximum altitude You can set the maximum altitude reached to date in the M6, separately for bike 1 and bike 2. ATTENTION: the M6 has a data memory. No data is lost when the battery is replaced.
  • Seite 55 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 56 Settings – total values – distance uphill In the M6, you can set the distance travelled uphill separately for bike 1 and bike 2, for example at the start of the new cycling season. ATTENTION: the M6 stores all total values even if you replace the batteries.
  • Seite 57 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 58 Settings – total values – distance downhill In the M6, you can set the distance travelled downhill separately for bike 1 and bike 2, for example at the start of the new cycling season. ATTENTION: the M6 stores all total values even if you replace the batteries.
  • Seite 59 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.
  • Seite 60 Settings – total values – total calorie burn In the M6, the total calorie burn can be set for all trips, separately for bike 1 and bike 2, for example at the start of the new cycling season. ATTENTION: the M6 stores all total values even if you replace the batteries.
  • Seite 61 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 62: Resetting The Total Values

    Settings – total values – resetting the total values The M6 offers the opportunity to reset the total values to zero. Before the start of the new cycling season, you can therefore reset all your values for the year to zero.
  • Seite 63 If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button. The settings menu closes. The VDO M6 returns to function mode.

  • Seite 64: Setting The Navigator

    Setting the navigator The navigator is a second, completely independent trip distance counter. The navigator can: – be reset to zero any number of desired times during a trip – be set to a distance value – count forwards or backwards from the set distance value. How to set the navigator: Press the BIKE button to display the navigator function.

  • Seite 65: Resetting The Navigator To Zero

    SET button. The response “Set OK” appears on the display. The settings menu closes. The VDO M6 returns to function mode. Resetting the navigator to zero The navigator can be reset to ZERO any number of desired times during a trip.

  • Seite 66: Trip Section Counter

    Trip section counter The VDO M6 has a time and distance counter that works similarly to a stopwatch. When the trip section counter is running, the time and the distance covered in this time are recorded. Starting the trip section counter Simultaneously press the BIKE and SET buttons.

  • Seite 67: Resetting The Trip Section Counter To Zero

    – Section ride time Resetting trip data after the trip After each trip, you can reset the data for this trip to zero. The VDO M6 is then ready for the next trip. ATTENTION: your total distance (total number of...

  • Seite 68: Saving Trip Data

    Saving trip data The M6 can save the data for a trip. Data for 10 trips can If the heart rate option is activated: be saved. If the data memory is full with 10 trips, the first – Distribution of the heart rate values across the...

  • Seite 69: Accessing The Trip Data From The Memory

    Only then will the automatic bike recognition work. The digital data from the speed transmitter also informs the VDO M6 of whether bike 1 or bike 2 is currently being used. See Setting the transmitter on page 20. The total data is correspondingly stored for bike 1 or bike 2.

  • Seite 70: Light Mode

    If backlight mode is activated, the light icon can be seen at the top of the display. ATTENTION: backlight mode is switched off if the M6 goes into sleep mode, e.g. if you take a break during a trip. This avoids unnecessary use of the battery.

  • Seite 71: Heart Rate Option

    Activating the heart rate option The M6 can also display heart rate values. ATTENTION: the heart rate option can only be activated if you have the VDO heart rate transmitter, product no. CP3013. How to activate the heart rate option: Press and hold the SET button until the settings menu opens.

  • Seite 72: Display When Using The Heart Rate Option

    Display when using the heart rate option If the heart rate option is activated, the current heart rate is shown on the left of the display. If the heart rate option is activated the indicator arrows show whether the heart rate is below or above the selected training zone.

  • Seite 73: Functions In The Heart Rate Option

    Functions in the heart rate option If the heart rate option is activated, the heart rate functions are accessed by pressing the TPC (TOTAL/PULSE/CAD) button. The following functions can be sequentially accessed: Heart rate graph Displays the heart rate progress for the current trip over the last 10-15 minutes.

  • Seite 74: Maximum Heart Rate

    Functions in the heart rate option Maximum heart rate Indicates the maximum heart rate on the current trip. Time below the selected training zone. Indicates the time during which the current heart rate was under the lower limit for the training zone. Time in the selected training zone.
  • Seite 75 Press the BIKE or TPC button to select one of the three training zones. Press the SET button to confirm the selection. The VDO M6 confirms your selection by displaying the text Set OK. The M6 automatically returns to function mode.

  • Seite 76: Cadence Option

    Activating the cadence option The VDO M6 can also display the cadence. ATTENTION: to display the cadence, the VDO cadence transmitter, product no. CP3012, must be installed. The cadence option must be activated in the settings. How to activate the cadence option: Press and hold the SET button until the settings menu opens.

  • Seite 77: Display When Using The Cadence Option

    Activating the cadence option The VDO M6 confirms the setting by displaying the text SET OK. If you want to configure further settings, press the BIKE or TPC button to access these. If you do not want to configure any further settings, press and hold the SET button.

  • Seite 78: Button Allocation And Functions

    Heart rate + cadence option On the VDO M6, you can simultaneously activate the heart For how to activate the heart rate option, see page 71. rate and cadence options.

  • Seite 79: Display With Heart Rate And Cadence

    Display with heart rate + cadence If both the heart rate and cadence options are activated both values are simultaneously shown on the display. The current heart rate is shown on the left of the middle line instead of the gradient uphill/downhill as a percentage. The cadence is displayed on the top right instead of the temperature.
  • Seite 80 Button allocation/functions with the heart rate + cadence options All heart rate and cadence functions are accessed by pressing the TPC (TOTAL/PULSE/CAD) button. A description of the heart rate functions can be found on page 73. A description of the cadence functions can be found on page 78.

  • Seite 81: Replacing The Battery In The Computer

    Replacing the battery in the computer To ensure your cycle computer is fully functional, we recommend replacing the battery annually. ATTENTION: your settings, total distance and total ride time information remain stored when you replace the battery. NO data is lost. You need a 3 V 2450 battery.

  • Seite 82: Replacing The Battery In The Speed Transmitter

    Replacing the battery in the speed transmitter The battery in the speed transmitter should be replaced annually to guarantee seamless wireless transmission. You need a 3 V 2032 battery. We recommend using a branded battery from Sony, Panasonic, Varta or Duracell. How to replace the battery: STEP 1 OPEN...

  • Seite 83: Terms Of Guarantee

    Terms of guarantee VDO Cycle Parts offers a 2-year guarantee on your VDO If your complaint is legitimate, you will receive a comparable replacement device. You are not entitled to a replacement of computer, starting from date of purchase. This guarantee...

  • Seite 84: Troubleshooting

    Troubleshooting Error Possible cause Correction Half segments on the display Computer software not running Remove and re-insert the battery (e.g. after a battery change) correctly after battery change No speed displayed Distance from sensor to magnet too Correct the sensor and magnet positions great or magnet not correctly aligned with the sensor position No speed displayed...

  • Seite 85: Technical Specifications

    Technical specifications Computer: Wireless transmission ranges: Approx. 49 H x 38 W x 12 D mm Display: Speed transmitter: 75 cm H approx. 39 mm, W approx. 29 mm Cadence transmitter: 90 cm Heart rate transmitter: 75 cm Computer weight: Temperature indicator range on the display: Approx.

  • Seite 86: Eu Declaration Of Conformity

    The declaration of conformity can be viewed at: Neustadt/Weinstraße, declare that when used as intended, www.vdocyclecomputing.com. the VDO cycle computer with wireless transmission VDO M6 and all transmitters D3-SPD, D3-CAD, D3-HR comply with the essential requirements established in Article 3 of the R&TTE Directive 1999/5/EC.
  • Seite 87 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
  • Seite 88 Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...

  • Seite 89: Verpackungsinhalt

    Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps.
  • Seite 90 Inhaltsverzeichnis Das Display ..............04 Tourdaten nach der Fahrt zurückstellen ....67 Die Tasten ..............07 Tourdaten-Speicherung ..........68 Die Funktionen .............. 08 Abruf der Tourdaten aus dem Speicher ..... 69 Abrufen der Gesamtwerte ........... 13 Rad-Auswahl Rad 1 oder Rad 2 ........69 Die Bedienung während der Fahrt ......

  • Seite 91: Das Display

    Das Display Der VDO M6 hat ein großes, sehr gut ablesbares Display. Das Display kann in 6 Bereiche unterteilt werden. Bereich 1: Bereich 1 Bereich 2 Im oberen Bereich des Displays wird links permanent die Höhe angezeigt. Bereich 4 Bereich 3...
  • Seite 92 Dort wird auch angezeigt, welches Rad gerade aktiv ist. „ “ Der VDO M6 kann an 2 Rädern eingesetzt werden. Die Anzeige-Symbole 1 und 2 zeigen Ihnen, ob Ihr VDO M6 gerade mit den Einstellungen für Rad 1 oder mit den Einstellungen für Rad 2 arbeitet.
  • Seite 93 Das Display Im linken Display-Bereich neben der Steigungs-Prozent- Anzeige werden folgende Symbole angezeigt: „ “: Das Symbol ist AN, wenn der Trip-Section-Zähler gestartet wurde. Nähere Beschreibung des Trip-Section-Zählers finden Sie auf Seite 65. Licht-Modus AN/AUS Dieses Symbol zeigt an, ob der Display-Beleuchtungs-Modus ein- oder ausgeschaltet ist.

  • Seite 94: Die Tasten

    Die Tasten Der VDO M6 hat 4 Tasten. Im Funktions-Modus: – In den Funktionen rückwärts blättern – Öffnen des Einstell-Modus (Taste gedrückt halten) – Aufruf der Gesamt-Werte für Strecke und Fahrzeit (Taste gedrückt halten) – Aufruf der gespeicherten Tourdaten (Taste gedrückt halten) Im Einstell-Modus: –...

  • Seite 95: Die Funktionen

    Die Funktionen Der VDO M6 hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display angezeigt. Bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Höhe Links oben im Display wird permanent die aktuelle Höhe angezeigt.

  • Seite 96: Durchschnitts-Geschwindigkeit

    Die Funktionen Aktuelle Steigung/Gefälle Mit PULS + PULS-Option Trittfrequenz-Option ACHTUNG: Bei aktivierter PULS-Option wird hier der aktuelle Puls angezeigt. Die Steigung erscheint nun rechts oben. ACHTUNG: Bei aktivierter Puls + Trittfrequenz-Option wird die Steigung innerhalb der Höhen-Informationen (Abruf über die ALTI-Taste) angezeigt. Mit der BIKE-Taste rufen Sie folgende Informationen ab: Aktuelle Strecke Die aktuelle Strecke zählt bis 9.999,99 KM oder Meilen.

  • Seite 97: Teil-Strecke

    Die Funktionen Teil-Zeit Der VDO M6 hat einen Trip-Section-Zähler. Der Trip-Section-Zähler ist vergleichbar mit einer Stoppuhr. Wenn der Trip-Section-Zähler läuft, wird wie bei einer Stoppuhr die Teil-Zeit erfasst. Zusätzlich wird bei laufendem Trip-Section-Zähler auch noch die Teil-Strecke erfasst. Der Trip-Section-Zähler wird über die Tastenkombination BIKE + SET (beide Tasten gleichzeitig KURZ drücken)

  • Seite 98: Funktionen Auf Der Alti-Taste

    Die Funktionen Uhrzeit Hier wird die aktuelle Uhrzeit im 24 H oder 12 H-Modus angezeigt. Einstellung der Uhrzeit ist auf Seite 40 beschrieben. Funktionen auf der ALTI-Taste Mit der ALTI-Taste werden die Höhen-Informationen der aktuellen Tour abgerufen: Höhenprofil der aktuellen Tour Hier wird das Höhenprofil aus einem Abschnitt der aktuellen Tour angezeigt.
  • Seite 99 Funktionen auf der ALTI-Taste Maximale Steigung Zeigt die bisher erreichte maximale Steigung der aktuellen Tour. Strecke bergauf Zeigt die bergauf gefahrene Strecke auf der aktuellen Tour. Höhenmeter bergab Zeigt die bergab gefahrenen Höhenmeter auf der aktuellen Tour. Durchschnitt-Gefälle Zeigt das durchschnittliche Gefälle auf der aktuellen Tour. Maximales Gefälle Zeigt das bisher erreichte maximale Gefälle auf der aktuellen Tour.

  • Seite 100: Strecke Bergab

    Funktionen auf der ALTI-Taste Strecke bergab Zeigt die bisher bergab gefahrene Strecke auf der aktuellen Tour. Abruf der Gesamtwerte Die Gesamtwerte für die gefahrene Strecke, die Fahrzeit und die Höhendaten werden getrennt von den Daten der AKTUELLEN Tour abgerufen. Sie haben zwei Möglichkeiten die Gesamtdaten anzuzeigen.
  • Seite 101 Abruf der Gesamtwerte Maximale Höhe aller Touren mit Rad 1 Zeigt die maximale Höhe die Sie auf allen Touren mit Rad 1 bisher erreicht haben. Höhenmeter bergauf-Gesamtdaten Zeigt die bergauf gefahrenen Höhenmeter aller Touren mit Rad 1. Strecke bergauf-Gesamtdaten Zeigt die Gesamtstrecke, die Sie mit Rad 1 bergauf gefahren sind.
  • Seite 102 Abruf der Gesamtwerte Wenn Sie auch mit Rad 2 unterwegs waren, werden hier auch die Werte für Rad 2 angezeigt. Blättern Sie mit der TPC (TOTAL / PULS / CAD)-Taste zu den weiteren Werten für Rad 2. Zusätzlich können Sie hier die Totalwerte (Summe der Daten für Rad 1 plus Rad 2) abrufen.
  • Seite 103 Abruf der Gesamtwerte MÖGLICHKEIT 2: Halten Sie dazu die SET-Taste gedrückt bis sich das Menu öffnet. – Mit der BIKE- oder TPC-Taste blättern Sie zu den Totalwerten. – Mit der SET-Taste öffnen Sie die Anzeige der Totalwerte. – Mit der BIKE- oder der TPC-Taste blättern Sie in den Gesamtwerten.

  • Seite 104: Die Bedienung Während Der Fahrt

    Taste TPC die Puls-Funktionen angezeigt. Eine genaue Beschreibung finden Sie auf Seite 06. Schlaf-Modus Wenn Sie eine Pause machen und der M6 in der Halterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Wenn Sie nach einer Pause weiterfahren, hat der VDO M6 eine Auto-Start-Funktion.

  • Seite 105: Montage Der Lenkerhalterung

    Montage der Lenkerhalterung Sie können den Computer rechts oder links am Lenker montieren oder mittig auf dem Vorbau. Entsprechend – montieren Sie die Lenkerhalterung. STEP 1 Entscheiden Sie, ob Lenker- oder Vorbau-Montage gewünscht ist. STEP 2 Entsprechend den Fuß der Lenkerhalterung um 90° drehen. Dazu die Schrauben in der Halterung lösen, Fuß...

  • Seite 106: Montage Des Geschwindigkeit-Senders

    Gabel oder hinten an der Gabel montiert werden. STEP 2 90° – 45° Legen Sie den Speichenmagneten um eine Außen-Speiche. Der stabförmige Magnetkern zeigt dabei mit dem VDO-Logo zum Sender. Magnet an der schraffierten Sensor-Markierung auf dem Sender mit etwa 1- 5 mm Abstand ausrichten. STEP 3 Sender und Magnet endgültig ausrichten und fixieren:...

  • Seite 107: Einsetzen Des Computers In Die Halterung

    Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOCK Und so geht es: STEP 1 UNLOCK Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten.

  • Seite 108: Pairing (Inbetriebnahme) Der Sender

    Pairing (Inbetriebnahme) der Sender Der VDO M6 macht ein automatisches Pairing der Sender. ACHTUNG: Im Sender muss bei der ersten Inbetriebnahme der Schalter für die Raderkennung entweder auf RAD 1 oder Nach dem der Computer in die Lenkerhalterung eingedreht RAD 2 eingestellt werden. Nur dann funktioniert auch die wurde, beginnt der Computer mit der Sendersuche.

  • Seite 109: Die Einstellungen

    Die Einstellungen – Sprache Beim VDO M6 können Sie folgende Sprachen für die Display-Anzeige einstellen: – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Holländisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet.

  • Seite 110: Sprache

    Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 111: Die Einstellungen - Maßeinheit

    Die Einstellungen – Maßeinheit In der Masseinheiten-Einstellung legen Sie die Mess-Formate fest für: – Geschwindigkeit (kmh oder mph) – Höhe (Meter oder Fuss) – Temperatur (C oder F) – Gewicht (kg oder LBS) – Uhrzeit (24 Std. oder 12 Std mit AM/PM) –...
  • Seite 112 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 113: Die Einstellungen - Radumfang / Radgröße

    Die Einstellungen – Radumfang / Radgröße Sie können am VDO M6 den Abroll-Umfang ihres Rades in Millimetern einstellen oder aus einer Reifen-Tabelle Radumfang Radumfang den passenden Reifen auswählen. Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305 1272 50,1...
  • Seite 114 Die Einstellungen – Radumfang / Radgröße So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Memory zu Einstellung. Die Einstellung öffnen Sie mit der SET-Taste. Im Display erscheint „Language“. Mit der BIKE- oder der TPC-Taste blättern Sie zur Einstellung für die Radgröße.
  • Seite 115 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.
  • Seite 116 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 117: Die Einstellungen - Meine Daten

    Die Einstellungen – Meine Daten In den Einstellungen Meine Daten stellen Sie Ihre Daten ein für Alter, Gewicht, Geschlecht, HF-Max für die Puls-Messung, Untergrenze/Obergrenze für die Puls-Trainingszone. So stellen Sie Meine Daten ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet.
  • Seite 118 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 119: Sensor Auswahl

    Die Einstellungen – Sensor-Auswahl Der M6 kann Puls-Daten und (gleichzeitig) Trittfrequenz- Daten anzeigen. Dazu muss ein Puls-Sender und/oder ein Trittfrequenz- Sender vorhanden und installiert sein. Im Sensor-Auswahl- Menü wählen Sie nun aus, welcher Sensor aktiviert werden soll. ACHTUNG: Nach der Auswahl eines Senders werden die Sensor-Werte (Puls/Trittfrequenz) im Display angezeigt.

  • Seite 120: Puls-Intensitäts-Zonen

    Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück. Die Einstellungen – Puls-Intensitäts-Zonen Im M6 können Sie für die Pulsmessung vier Puls- Intensitäts-Zonen einstellen. Während des Trainings mit Puls (Puls-Sender) wird erfasst, wie lange Sie sich in den Intensitäts-Zonen 1 bis 4 aufgehalten haben.
  • Seite 121 Die Einstellungen – Puls-Intensitäts-Zonen Mit der BIKE- oder der TPC-Taste wählen Sie nun die Einstellung für die Intensitäts-Zone 1 bis 4 aus. Mit der SET-Taste bestätigen Sie die Auswahl. Die Einstellung der ausgewählten Intensitäts-Zone wird geöffnet. Links blinkt der einzustellende Wert (unterer Wert der Zone).
  • Seite 122 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 123: Die Einstellungen - Starthöhe

    Starthöhe rekalibriert werden. Stichwort Rekalibrieren: Vor jeder Fahrt muss rekalibriert werden. Der aktuelle Luftdruck wird vom M6 gemessen und in eine Höhenanzeige umgerechnet. Wetterbedingt ändert sich der Luftdruck aber täglich. Das führt zu einer sich ständig ändernden aktuellen Höhenanzeige. Ihre Starthöhe ist aber unverändert geblieben.

  • Seite 124: Aktuelle Höhe

    Der VDO M6 kehrt in den Funktions-Modus zurück. Die Einstellungen – Aktuelle Höhe Im M6 kann auch die aktuelle Höhe eingestellt werden. Die aktuelle Höhe stellt man ein, wenn man z. B. nicht von einer der beiden eingestellten Starthöhen aus startet, oder wenn man z.
  • Seite 125 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 126: Die Einstellungen - Rekalibrieren Der Höhe Vor Dem Start

    Die Einstellungen – Rekalibrieren der Höhe vor dem Start Rekalibrieren bedeutet: Der aktuelle Luftdruck wird vom M6 gemessen und in eine Höhenanzeige umgerechnet. Wetterbedingt ändert sich der Luftdruck täglich. Das führt zu einer sich ständig ändernden aktuellen Höhenanzeige. Ihre Heimat-Starthöhe ist aber unverändert geblieben.

  • Seite 127: Uhrzeit

    Die Einstellungen – Uhrzeit Sie können im VDO M6 die Uhrzeit im 12-Stunden AM / PM-Format oder im 24-Stunden-Format einstellen. Das Uhren-Format legen Sie in den Einstellungen zur Masseinheit fest (Siehe Seite 24). So stellen Sie die Uhrzeit ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
  • Seite 128 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 129: Datum

    Die Einstellungen – Datum Im M6 können Sie das Datum einstellen. Das Datum kann im Format TT/MM/JJ oder im Format MM/TT/JJ eingestellt werden. Das Datumsformat legen Sie in den Masseinheiten fest. Siehe Seite 24. So stellen Sie das Datum ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
  • Seite 130 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 131: Die Einstellungen - Beeper Ein- Oder Ausschalten

    Die Einstellungen – Beeper Ein- oder Ausschalten Im M6 können Sie den Beeper für die Puls-Warnung ein- oder ausschalten. So stellen Sie den Beeper ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Memory zu Einstellung.

  • Seite 132: Die Einstellungen - Gesamtwerte

    Die Einstellungen – Gesamtwerte Im M6 können die Gesamtwerte jederzeit eingestellt werden, z.B. zu Beginn einer neuen Saison. ACHTUNG: Der M6 hat einen Speicher für die Gesamtwerte. Auch nach einem Batteriewechsel bleiben alle Gesamtwerte gespeichert. Folgende Gesamtwerte können eingestellt werden: –...

  • Seite 133: Die Einstellungen - Gesamtwerte / Gesamtstrecke

    Die Einstellungen – Gesamtwerte / Gesamtstrecke Sie können am VDO M6 die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. Sie können die Gesamtstrecke getrennt für Rad 1 oder Rad 2 einstellen.
  • Seite 134 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 135: Die Einstellungen - Gesamtwerte / Gesamtfahrzeit

    Die Einstellungen – Gesamtwerte / Gesamtfahrzeit Am VDO M6 können Sie die Gesamt-Fahrzeit einstellen. z. B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. Die Einstellung können Sie getrennt für Rad 1 und Rad 2 machen.
  • Seite 136 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 137: Die Einstellungen - Gesamtwerte / Höhenmeter Bergauf

    Die Einstellungen – Gesamtwerte / Höhenmeter bergauf Sie können im M6 jederzeit die bergauf gefahrenen Höhen- meter einstellen. Die Einstellung können Sie z.B. zu Beginn der nächsten Radsaison machen. Die Einstellung können Sie getrennt für Rad 1 oder Rad 2 machen.
  • Seite 138 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 139: Die Einstellungen - Gesamtwerte / Höhenmeter Bergab

    Die Einstellungen – Gesamtwerte / Höhenmeter bergab Sie können im M6 jederzeit die bergab gefahrenen Höhenmeter einstellen. Die Einstellung können Sie z.B. zu Beginn der nächsten Radsaison machen. Die Einstellung können Sie getrennt für Rad 1 oder Rad 2 machen.
  • Seite 140 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 141: Die Einstellungen - Gesamtwerte / Maximale Höhe

    Die Einstellungen – Gesamtwerte / Maximale Höhe Sie können im M6 die bisher höchste erreichte Höhe einstellen, getrennt für Rad 1 und Rad 2. ACHTUNG: Der M6 hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren. So stellen Sie die erreichte Maximale Höhe ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
  • Seite 142 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 143: Die Einstellungen - Gesamtwerte / Strecke Bergauf

    Die Einstellungen – Gesamtwerte / Strecke Bergauf Im M6 können die bergauf gefahrenen Strecken getrennt für Rad 1 oder Rad 2 eingestellt werden z. B. am Beginn der neuen Radsaison. ACHTUNG: Der M6 speichert alle Gesamtdaten auch bei einem Batteriewechsel. Es gehen keine Daten verloren.
  • Seite 144 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 145: Die Einstellungen - Gesamtwerte / Strecke Bergab

    Die Einstellungen – Gesamtwerte / Strecke Bergab Im M6 können die bergab gefahrenen Strecken getrennt für Rad 1 oder Rad 2 eingestellt werden z. B. am Beginn der neuen Radsaison. ACHTUNG: Der M6 speichert alle Gesamtdaten auch bei einem Batteriewechsel. Es gehen keine Daten verloren.
  • Seite 146 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 147: Die Einstellungen - Gesamtwerte / Gesamt-Kalorienverbrauch

    Die Einstellungen – Gesamtwerte / Gesamt-Kalorienverbrauch Im M6 kann der Gesamt-Kalorienverbrauch aller Touren, getrennt für Rad 1 und Rad 2 eingestellt werden, z. B. am Beginn der neuen Radsaison. ACHTUNG: Der M6 speichert alle Gesamtdaten auch bei einem Batteriewechsel. Es gehen keine Daten verloren.
  • Seite 148 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 149: Reset Der Gesamtwerte

    Die Einstellungen – Gesamtwerte / Reset der Gesamtwerte Der M6 bietet die Möglichkeit, die Gesamtwerte auf Null zurückzustellen. Vor Beginn der neuen Radsaison kann man so bequem alle Jahreswerte wieder auf Null zurückstellen. So machen Sie den Reset der Gesamtwerte: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
  • Seite 150 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück.

  • Seite 151: Navigator Einstellen

    Navigator Einstellen Der Navigator ist ein zweiter, völlig unabhängiger, Tagesstreckenzähler. Der Navigator kann – beliebig oft während einer Tour auf Null zurückgestellt werden – auf einen Strecken-Wert eingestellt werden – von dem eingestellten Strecken-Wert vorwärts oder rückwärts zählen. So geht es: Holen Sie die Navigator-Funktion mit der BIKE-Taste in die Anzeige.

  • Seite 152: Navigator Auf Null Zurückstellen

    Wenn alle Ziffern eingestellt sind, bestätigen Sie die Eingabe mit der SET-Taste. Im Display bekommen Sie die Rückmeldung Set OK. Das Einstellmenü wird geschlossen. Der VDO M6 kehrt in den Funktions-Modus zurück. Navigator auf NULL zurückstellen Der Navigator kann beliebig oft während einer Tour auf NULL zurückgestellt werden.

  • Seite 153: Trip-Section-Zähler

    Trip Section-Zähler Der VDO M6 hat einen Zeit- und Streckenzähler, der ähnlich funktioniert wie eine Stoppuhr. Wenn der Trip-Section-Zähler läuft, dann werden die Zeit und die in dieser Zeit gefahrene Strecke erfasst. Start des Trip-Section-Zählers Drücken Sie gleichzeitig die BIKE- und die SET-Taste.

  • Seite 154: Trip-Section-Zähler Auf Null Zurückstellen

    – Teil-Strecke – Teil-Fahrzeit Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M6 ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke( insgesamt gefahrene Kilometer) Gesamt-Fahrzeit, Gesamt-Höhenmeter und Gesamt-Kalorienverbrauch (bei aktivierter Puls-Option) werden nicht auf NULL zurückgestellt.

  • Seite 155: Tourdaten-Speicherung

    Tourdaten Speicherung Der M6 kann die Daten einer Tour speichern. Es können Bei aktivierter Puls-Option: Daten von 10 Touren gespeichert werden. Ist der Daten- – Verteilung der Pulswerte auf die Intensitätszonen speicher mit 10 Touren gefüllt, wird die erste gespeicherte –...

  • Seite 156: Abruf Der Tourdaten Aus Dem Speicher

    Über die digitalen Daten des Geschwindigkeits-Senders der Schalter für die Raderkennung entweder auf RAD 1 oder erhält der VDO M6 auch die Information, ob gerade Rad 1 RAD 2 eingestellt werden. Nur dann funktioniert auch die oder Rad 2 benutzt wird.

  • Seite 157: Beleuchtungs-Modus Ein- Oder Aus-Schalten

    Wenn der Beleuchtungs-Modus aktiv ist, wird oben im Display das Licht-Icon angezeigt. ACHTUNG: Der Beleuchtungs-Modus wird abgeschaltet, wenn der M6 in den Schlaf-Modus gegangen ist, z. B. wenn auf einer Tour eine Pause gemacht wurde. So wird unnötiger Batterieverbrauch vermieden. So wird der Beleuchtungs-Modus EIN-geschaltet: Drücken Sie die SET- und die TPC-Taste gleichzeitig.

  • Seite 158: Die Puls-Option

    Aktivieren der Puls-Option Der M6 kann auch Pulswerte anzeigen. ACHTUNG: Die Puls-Option kann nur aktiviert werden, wenn der VDO Puls-Sender Artikel Nr. CP3013 zur Verfügung steht. So aktivieren Sie die Puls-Option: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet.

  • Seite 159: Display In Der Puls-Option

    Display in der Puls-Option Wenn die Puls-Option aktiviert ist, wird der aktuelle Puls links im Display angezeigt. Bei aktivierter Puls-Option zeigen die Indikator-Pfeile ob der Puls unter oder über der gewählten Trainingszone liegt. Die aktuelle Steigung/das aktuelle Gefälle, die/das dort bei nicht aktivierter Puls-Option angezeigt wurde, wird nun oben rechts im Display angezeigt.

  • Seite 160: Funktionen In Der Puls-Option

    Funktionen in der Puls-Option Bei aktivierter Puls-Option werden die Puls-Funktionen mit der Taste-TPC (TOTAL/PULS/CAD) abgerufen. Folgende Funktionen sind nacheinander abrufbar: Puls-Grafik Zeigt den Pulsverlauf der aktuellen Tour für die letzten 10-15 Minuten. Zonen-Grafik mit aktuellem Puls als Prozentwert des persönlichen Maximal-Puls und Anzeige der gewählten Trainings-Zone FIT/FAT/OWN.
  • Seite 161 Funktionen in der Puls-Option Maximalpuls Zeigt den maximalen Puls auf der aktuellen Tour. Zeit unter der ausgewählten Trainingszone. Zeigt die Zeit an, in der der aktuelle Puls unter der Untergrenze der Trainingszone lag. Zeit in der ausgewählten Trainingszone. Zeigt die Zeit an, in der der aktuelle Puls innerhalb der ausgewählten Trainingszone lag.

  • Seite 162: Auswahl Der Puls-Trainings-Zone

    Unter- und Obergrenzen zu der jeweiligen Trainings-Zone. Mit der BIKE- oder der TPC-Taste wählen Sie eine der 3 Trainingszonen aus. Die Auswahl bestätigen Sie mit der SET-Taste. Der VDO M6 bestätigt Ihre Auswahl mit Set OK. Der M6 kehrt automatisch in den Funktions-Modus zurück.

  • Seite 163: Aktivieren Der Trittfrequenz-Option

    Aktivieren der Trittfrequenz-Option Der VDO M6 kann auch die Trittfrequenz anzeigen. ACHTUNG: Dazu muss der VDO-Trittfrequenz-Sender Artikel Nr. CP3012 installiert sein. In den Einstellungen muss die Trittfrequenz-Option aktiviert werden. So aktivieren Sie die Trittfrequenz-Option: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...

  • Seite 164: Display In Der Trittfrequenz-Option

    Aktivieren der Trittfrequenz-Option Der VDO M6 bestätigt die Einstellung mit SET OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt.

  • Seite 165: Tastenbelegung Und Funktionen

    Ein Video zur Montage des Trittfrequenz-Senders finden Sie zum Trittfrequenz-Sender beschrieben. unter: www.vdocyclecomputing.com/service Puls + Trittfrequenz-Option Sie können am VDO M6 die Puls- und die Trittfrequenz-Option Zur Aktivierung der Puls-Option lesen Sie auf Seite 71. gleichzeitig aktivieren. Puls und Trittfrequenz werden beide gleichzeitig im Display Zur Aktivierung der Trittfrequenz-Option lesen Sie auf angezeigt.

  • Seite 166: Display Mit Puls+Trittfrquenz

    Display mit Puls+Trittfrquenz Wenn sowohl Puls- als auch Trittfrequenz aktiviert sind, werden beide Werte gleichzeitig im Display angezeigt. Anstelle von Steigung/Gefälle in Prozent wird links in der Mitte der aktuelle Puls angezeigt. Anstelle der Temperatur wird oben rechts die Trittfrequenz angezeigt.

  • Seite 167: Tastenbelegung/Funktionen Mit Puls+Trittfrequenz-Option

    Tastenbelegung/Funktionen mit Puls+Trittfrequenz-Option Alle Puls- und Trittfrequenz-Funktionen werden über die TPC (TOTAL/PULS/CAD)-Taste abgerufen. Eine Beschreibung der Puls-Funktionen finden Sie auf Seite 73. Eine Beschreibung der Trittfrequenz-Funktionen finden Sie auf Seite 78.

  • Seite 168: Batteriewechsel Im Computer

    Batteriewechsel im Computer Um eine einwandfreie Funktion des Computers zu gewährleisten, empfehlen wir einen jährlichen Batteriewechsel. ACHTUNG: Ihre Einstellungen, Gesamt-Kilometer und Gesamt-Fahrzeit bleiben bei einem Batteriewechsel gespeichert. Es gehen KEINE Daten verloren. Sie benötigen eine Batterie 3 V-Type 2450. OPEN CLOSE Wir empfehlen eine Markenbatterie von Sony, Panasonic, Varta oder Duracell.

  • Seite 169: Batteriewechsel Im Geschwindigkeit-Sender

    Batteriewechsel im Geschwindigkeits-Sender Die Batterie im Geschwindigkeits-Sender sollte jährlich gewechselt werden, um eine einwandfreie Funktion der Funkübertragung zu gewährleisten. Sie benötigen eine Batterie 3V-Type 2032. Wir empfehlen eine Markenbatterie von Sony, Panasonic, Varta oder Duracell. Und so geht es: OPEN CLOSE STEP 1 Entfernen Sie den Batteriefach-Deckel mit einem Geldstück.

  • Seite 170: Garantiebedingungen

    Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung.

  • Seite 171: Fehlerbehebung

    Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet oder Magnet sitzt nicht genau an der korrigieren Sensor-Position Keine Geschwindigkeits-Anzeige...

  • Seite 172: Technische Daten

    Technische Daten Computer: Funkreichweiten: ca. 49 H x 38 B x 12 T mm Geschwindigkeits-Sender: 75 cm Display: Trittfrequenz-Sender: 90 cm H ca. 39 mm, B ca. 29 mm Puls-Sender: 75 cm Gewicht Computer: Temperatur-Anzeigebereich des Displays: ca: 30 g -20 °C bis +70 °C/ -4 °F bis +158 °F Gewicht Lenkerhalterung: Geschwindigkeits-Bereich bei Radgröße 2155 mm:...

  • Seite 173: Korrekte Entsorgung Dieses Produkts (Elektromüll)

    Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, Die Konformitäts-Erklärung finden Sie unter: D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrrad- www.vdocyclecomputing.com. computer mit Funkübertragung VDO M6 und alle Sender D3-SPD, D3-CAD, D3-HR bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTERichtlinie 1999/5/EG entsprechen.
  • Seite 174 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...

Inhaltsverzeichnis
