Tabelle 14. Kabelführung: 8 x 2,5-Zoll-NVMe-Laufwerkrückwandplatine zur Hauptplatine (S150) mit Kabel-Riser
1A und Boss-S2-Karte
Von
DST_PA1 (Signalanschluss auf der Rückwandplatine)
DST_PB1 (Signalanschluss auf der Rückwandplatine)
DST_PA2 (Signalanschluss auf der Rückwandplatine)
DST_PB2 (Signalanschluss auf der Rückwandplatine)
BP_PWR_1 (Stromanschluss auf der Rückwandplatine)
PWR_1 (Stromanschluss für die BOSS-Karte)
Signalanschluss auf der BOSS-Karte
RISER_PWR_1 (Stromanschluss auf dem Riser)
RISER_DST_PB2 (Signalanschluss auf Riser)
RISER_DST_PA2 (Signalanschluss auf Riser)
Signalanschluss auf dem Riser
Signalanschluss auf dem Riser

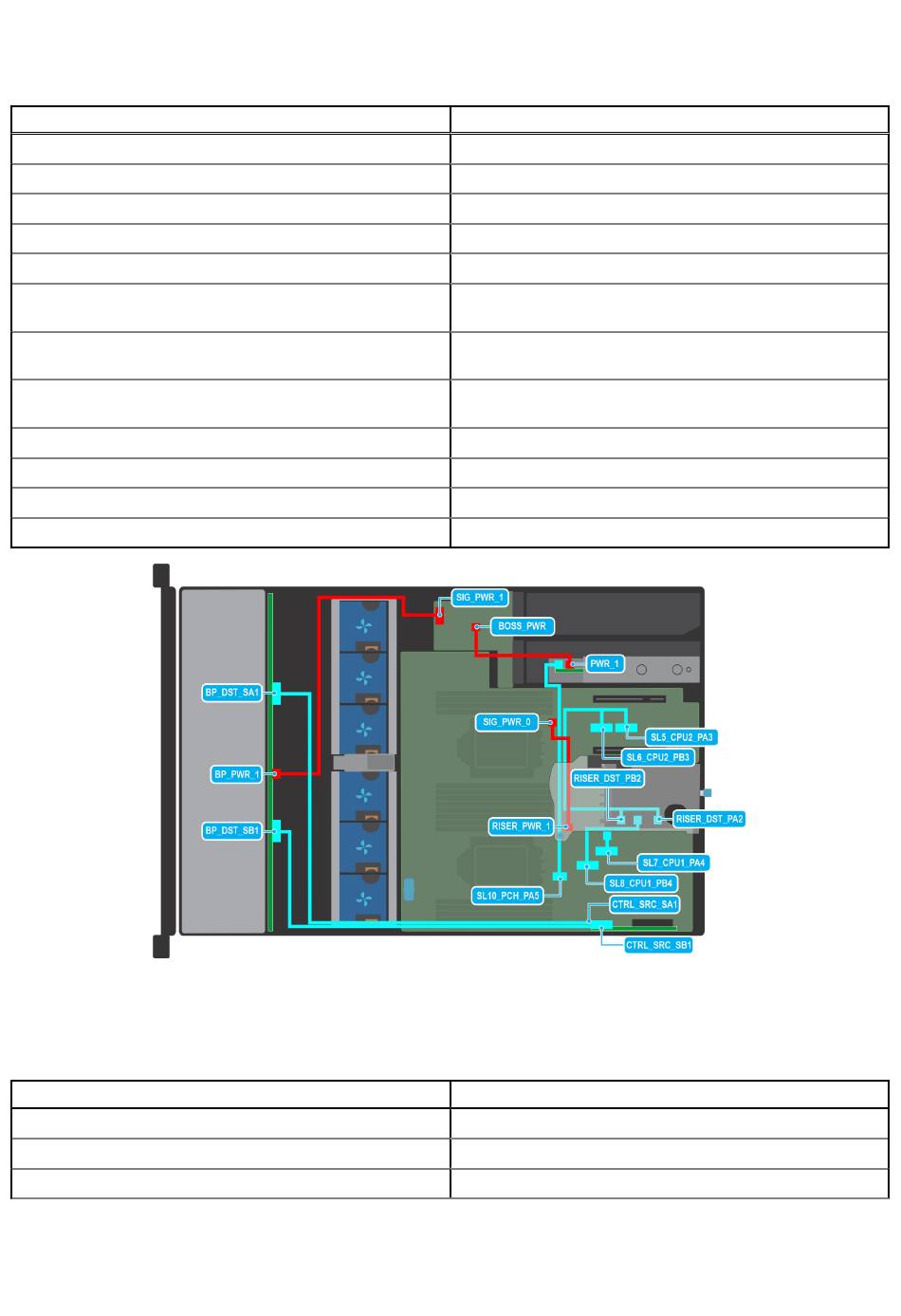

Abbildung 52. Kabelführung: 12 x 3,5-Zoll-SAS/SATA-Laufwerkrückwandplatine zum hinteren PERC-Adapter mit Kabel-
Riser 1A und BOSS-S2-Karte
Tabelle 15. Kabelführung: 12 x 3,5-Zoll-Laufwerkrückwandplatine zum hinteren PERC-Adapter und mit Kabel-
Riser 1A und BOSS-S2-Karte
Von
BP_DST_SA1 (Signalanschluss auf der Rückwandplatine)
BP_DST_SB1 (Signalanschluss auf der Rückwandplatine)
BP_PWR_1 (Stromanschluss auf der Rückwandplatine)
Um
SL1_CPU2_PB1 (Signalanschluss auf der Systemplatine)
SL2_CPU2_PA1 (Signalanschluss auf der Hauptplatine)
SL3_CPU2_PB2 (Signalanschluss auf der Hauptplatine)
SL4_CPU1_PA1 (Signalanschluss auf der Hauptplatine)
SIG_PWR_1 (Stromanschluss auf der Stromzwischenplatine)
BOSS_PWR (Stromanschluss für BOSS-Karte auf der
Hauptplatine)
SL10_PCH_PA5 (Signalanschluss für BOSS-Karte auf der
Hauptplatine)
SIG_PWR_0 (Stromanschluss für verkabelte Riser auf der
Hauptplatine)
SL6_CPU2_PB3 (Signalanschluss auf der Hauptplatine)
SL5_CPU2_PA3 (Signalanschluss auf der Hauptplatine)
SL7_CPU1_PA4 (Signalanschluss auf Riser)
SL8_CPU1_PB4 (Signalanschluss auf Riser)
Um
CTRL_SRC_PA1 (Signalanschluss auf PERC-Adapter)
CTRL_SRC_PB1 (Signalanschluss auf PERC-Adapter)
SIG_PWR_1 (Stromanschluss auf der Stromzwischenplatine)
