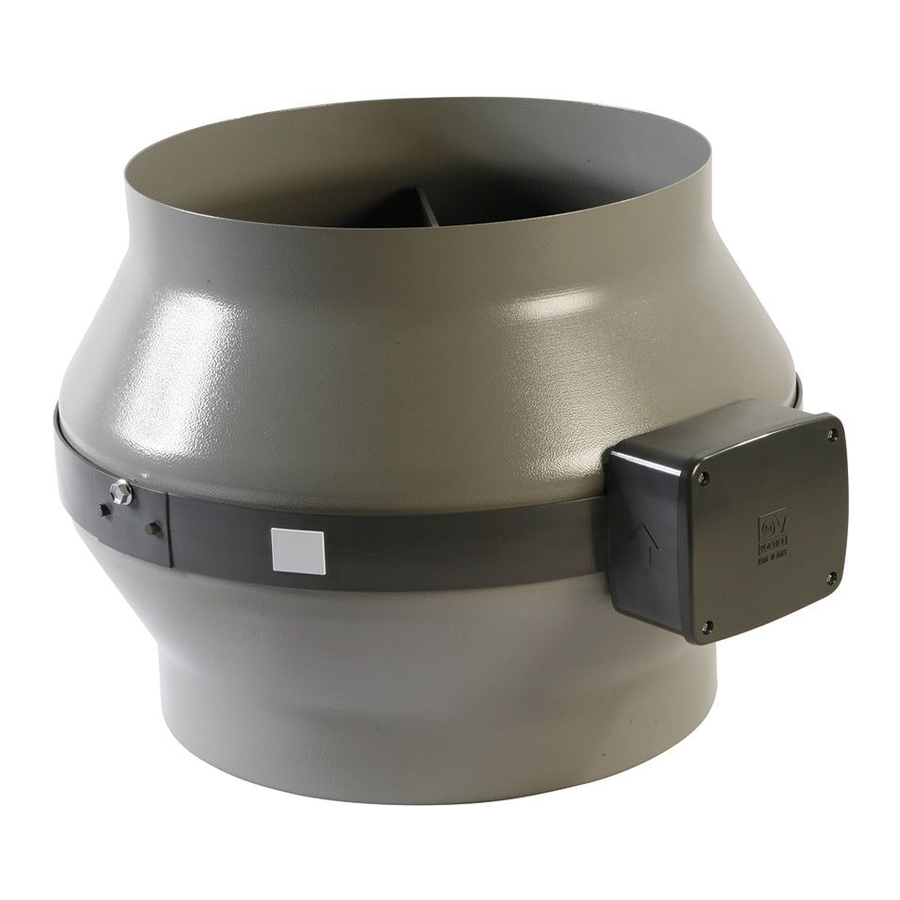

Vortice CA MD Serie Betriebsanleitung
Vorschau ausblenden Andere Handbücher für CA MD Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 15
Libretto istruzioni
Instruction booklet
Notice d'emploi et d'entretien
Betriebsanleitung
Manual de instrucciones
Manual de Instruções
Instructieboekje
Bruksanvisning
Instrukcja obsługi
Használati utasítás

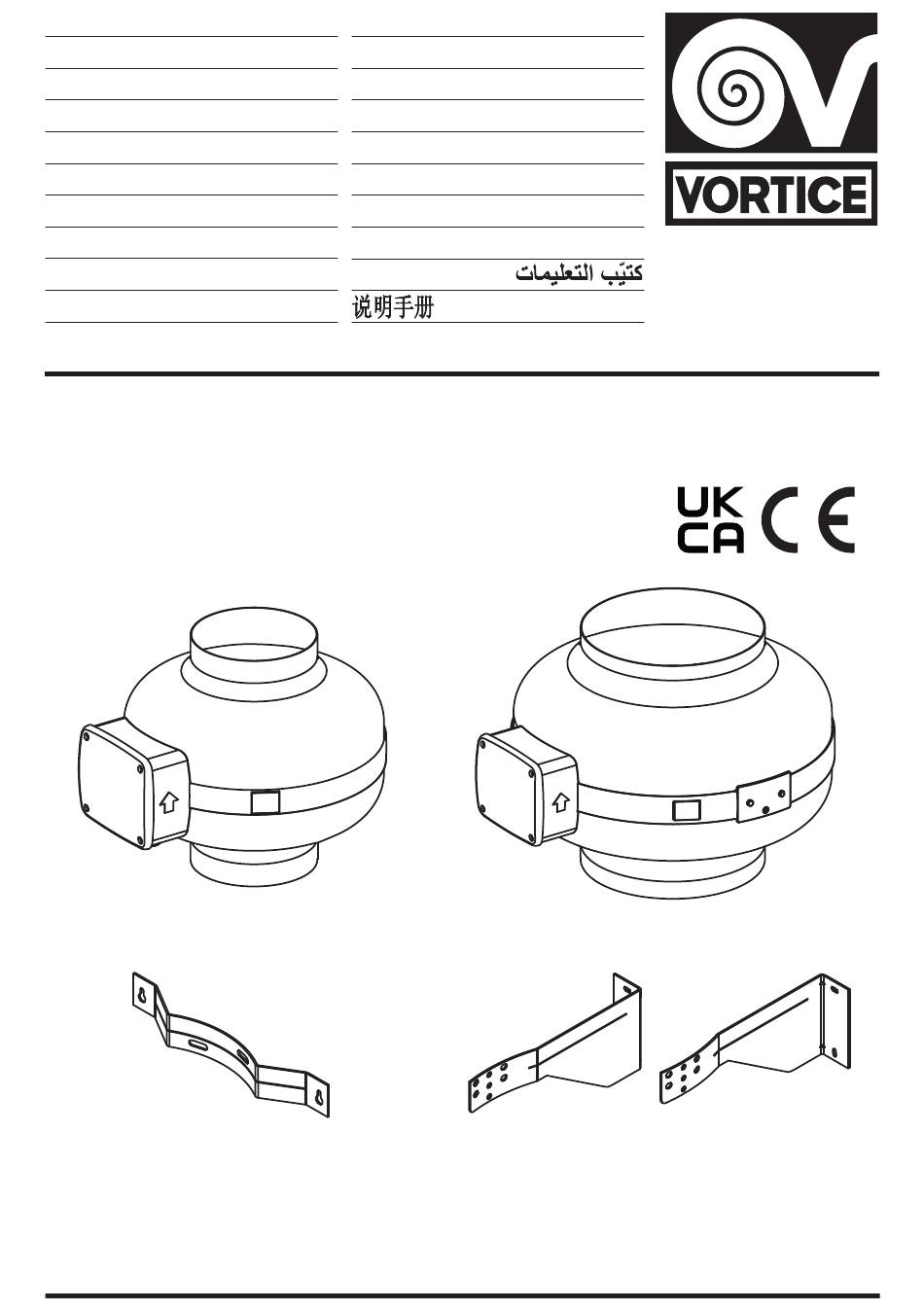

CA 100 MD - CA 125 MD
CA 150 Q MD
COD. 5.571.084.901
Uživatelská příručka
Návod na používanie
Manual de instrucţiuni
Upute za uporabu
Uporabniški priročnik
Talimat kitapçığı
Εγχειρίδιο οδηγιών
Инструкция по эксплуатации
CA MD
CA 150 MD - CA 160 MD - CA 200 MD
CA 250 MD - CA 315 MD
25/05/2021
