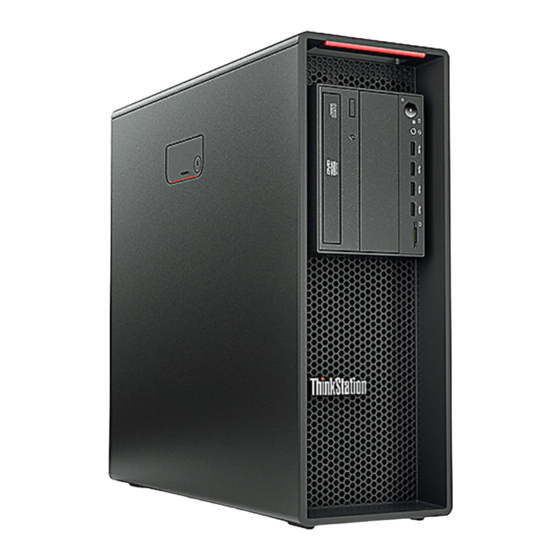

P520 Benutzerhandbuch
Maschinentypen: 30BE, 30BF, 30BQ und 30DC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo ThinkStation P520

Inhaltszusammenfassung für Lenovo ThinkStation P520

  • Seite 1 P520 Benutzerhandbuch Maschinentypen: 30BE, 30BF, 30BQ und 30DC...
  • Seite 2 Informationen lesen „Zuerst lesen: Wichtige Sicherheitshinweise“ auf Seite v und Anhang G „Hinweise“ auf Seite 169. Neunte Ausgabe (März 2021) © Copyright Lenovo 2018, 2021. HINWEIS ZU EINGESCHRÄNKTEN RECHTEN: Werden Daten oder Software gemäß einem GSA-Vertrag (General Services Administration) ausgeliefert, unterliegt die Verwendung, Vervielfältigung oder Offenlegung den in Vertrag Nr.

  • Seite 3: Inhaltsverzeichnis

    ....Programm „Setup Utility“ verwenden ..Einführung zu Lenovo Programmen ..Programm Setup Utility starten ..
  • Seite 4 ....Lenovo Website ... . . 149 Fehler beim Start ... .
  • Seite 5 Anhang H. Marken... 171 © Copyright Lenovo 2018, 2021...
  • Seite 6 P520 Benutzerhandbuch...

  • Seite 7: Zuerst Lesen: Wichtige Sicherheitshinweise

    Kunden zugelassen sind, werden als CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) bezeichnet. Lenovo stellt Dokumentation mit Anweisungen zur Verfügung, wenn der Kunde diese CRUs selbst ersetzen kann. Befolgen Sie bei der Installation oder beim Austauschen von Teilen sorgfältig alle Anweisungen.

  • Seite 8: Vermeidung Von Statischer Aufladung

    Bringen Sie nach dem Ersetzen einer CRU alle Schutzabdeckungen (inkl. der Computerabdeckung) wieder an. Verbinden Sie erst dann das Stromkabel mit dem Stromnetz, und schalten Sie den Computer an. Diese Vorgehensweise ist erforderlich, um einen Stromschlag zu verhindern. Außerdem dämmt sie ein unerwartetes Feuer ein, das unter extrem seltenen Bedingungen auftreten könnte. Vorsicht: Achten Sie beim Austausch von CRUs auf scharfe Kanten oder Ecken, die Verletzungen verursachen könnten.

  • Seite 9: Verlängerungskabel Und Verwandte Einheiten

    Fragen zu Netzbelastungen und Werten für den Netzstromkreis an einen Elektriker. Vergewissern Sie sich, dass die verwendete Netzsteckdose ordnungsgemäß angeschlossen ist, dass Sie sie auf einfache Weise erreichen können und dass sie sich in der Nähe der Einheiten befindet. Wenn Sie ein © Copyright Lenovo 2018, 2021...

  • Seite 10: Externe Einheiten

    Netzkabel mit einer Netzsteckdose verbinden, dürfen Sie das Kabel nicht übermäßig dehnen, damit es nicht beschädigt wird. Stellen Sie sicher, dass über die Netzsteckdose die richtige Spannung und die richtige Stromstärke für das Produkt zur Verfügung gestellt werden, das Sie installieren. Gehen Sie sowohl beim Anschließen der Einheit an die Netzsteckdose als auch beim Trennen dieser Verbindung vorsichtig vor.

  • Seite 11: Hinweise Zur Platzierung Des Computers

    Flüssigkeit auf oder in dem Computer oder einer angeschlossenen Einheit verschüttet wurde, kann ein Kurzschluss oder ein anderer Schaden auftreten. Essen und rauchen Sie nicht über Ihrer Tastatur. Partikel, die in die Tastatur fallen, können zu Beschädigungen führen. Lasersicherheit Vorsicht: © Copyright Lenovo 2018, 2021...

  • Seite 12: Hochspannungswarnung

    Bei der Installation von Lasergeräten (wie CD-ROM-Laufwerken, DVD-Laufwerken, Einheiten mit Lichtwellenleitertechnik oder Sendern) Folgendes beachten: • Die Abdeckungen nicht entfernen. Durch Entfernen der Abdeckungen des Lasergeräts können gefährliche Laserstrahlungen freigesetzt werden. Das Gerät enthält keine zu wartenden Teile. • Werden Steuerelemente, Einstellungen oder Durchführungen von Prozeduren anders als hier angegeben verwendet, kann gefährliche Laserstrahlung auftreten.

  • Seite 13: Kopf- Und Ohrhörern Oder Headset Verwenden

    EN 50332-2 nicht entsprechen, kann aufgrund von erhöhten Schalldruckpegeln eine Gefahr darstellen. Wenn im Lieferumfang Ihres Lenovo Computers Kopfhörer oder Ohrhörer als Set enthalten sind, entspricht die Kombination aus Kopfhörer oder Ohrhörer und aus Computer bereits EN 50332-1. Wenn andere Kopfhörer oder Ohrhörer verwendet werden, stellen Sie sicher, dass die von Ihnen verwendeten Kopfhörer...

  • Seite 14: Reinigung Und Wartung

    Reinigung und Wartung Halten Sie den Computer und Ihren Arbeitsbereich sauber. Schalten Sie den Computer aus, und ziehen Sie das Netzkabel ab, bevor Sie den Computer reinigen. Sprühen Sie keine flüssigen Reinigungsmittel direkt auf den Computer, und verwenden Sie auch keine Reinigungsmittel, die leicht entzündbare Stoffe enthalten, um den Computer zu reinigen.

  • Seite 15: Kapitel 1. Produktüberblick

    Kapitel 1. Produktüberblick Dieses Kapitel enthält grundlegende Informationen, die Sie mit Ihrem Computer vertraut machen sollen. Positionen der Hardware Dieser Abschnitt enthält Informationen zu den Positionen der Hardware des Computers. © Copyright Lenovo 2018, 2021...

  • Seite 16: Vorderansicht

    Vorderansicht Anmerkung: Möglicherweise sieht die Hardware des Computers etwas anders aus als in der Abbildung dargestellt. Abbildung 1. Positionen der Anschlüsse, Steuerelemente und Anzeigen an der Vorderseite Entnahme-/Schließentaste des optischen Laufwerks LED-Anzeige für Signaldiagnose (bei einigen Modellen verfügbar) Netzschalter Betriebsanzeige Speicherlaufwerk-Aktivitätsanzeige Photoelektrischer Sensor Headset-Anschluss...
  • Seite 17 Verwendung. Photoelektrischer Sensor Dieser Sensor empfängt das Blitzlicht, das von der App „Lenovo PC Diagnostics“ gesendet wird, die auf Ihrem Smartphones installiert ist. Der photoelektrische Sensor löst die Übertragung der Daten des erkannten Fehlers vom Computer an das Smartphone aus, damit der Benutzer den Fehler decodieren kann.

  • Seite 18: Rückansicht

    Rückansicht Einige Anschlüsse an der Rückseite des Computers sind farblich markiert. Diese Markierungen helfen Ihnen dabei, die Kabel den richtigen Anschlüssen am Computer zuzuordnen. Anmerkung: Möglicherweise sieht die Hardware des Computers etwas anders aus als in der Abbildung dargestellt. Abbildung 2. Rückansicht PS/2-Mausanschluss PS/2-Tastaturanschluss Optionaler serieller Anschluss...
  • Seite 19 Anmerkungen: *Eine separate Grafikkarte oder ein Netzwerkadapter kann im entsprechenden Peripheral Component Interconnect (PCI)/PCI-Express-Kartensteckplatz (PCIe) installiert werden. Wenn eine solche Karte installiert ist, verwenden Sie anstelle der entsprechenden Anschlüsse des Computers die Anschlüsse der Karte, um die Leistung zu optimieren. Je nach Computermodell können verschiedene Karten vorinstalliert sein.
  • Seite 20 Mikrofonanschluss Verwenden Sie diesen Anschluss zum Anbringen eines Mikrofons an Ihren Computer, um Geräusche aufzunehmen oder um Spracherkennungssoftware zu verwenden. Audioausgangsanschluss Der Audioausgangsanschluss sendet Audiosignale vom Computer an externe Einheiten, wie z. B. Kopfhörern. Audioeingangsanschluss Der Audioeingangsanschluss empfängt Audiosignale von einer externen Audioeinheit, z. B. von einer Stereoanlage.

  • Seite 21: Computerkomponenten

    Computerkomponenten Anmerkungen: • Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Computer ab. • Informationen zum Entfernen der Computerabdeckung finden Sie unter „Computer vorbereiten und Computerabdeckung entfernen“ auf Seite 65. Abbildung 3. Positionen der Komponenten Kühlkörper- und Lüftungsbaugruppe Speichermodule* Flex-Positionen* Speicherlaufwerkgehäuse*...

  • Seite 22: Komponenten Auf Der Systemplatine

    Komponenten auf der Systemplatine Anmerkung: Möglicherweise sieht die Systemplatine etwas anders aus als in der Abbildung dargestellt. Abbildung 4. Positionen der Komponenten auf der Systemplatine Anschluss für Schalter zur Abdeckungserkennung Speichersteckplatz (gegen unbefugten Zugriff) Speichersteckplatz Anschluss für Lüftungsbaugruppe an der Rückseite Speichersteckplatz Speichersteckplatz Anschluss für Mikroprozessorlüfter...
  • Seite 23 VROC-Anschluss Bedienfeldein-/ausgabe (FPIO) Anschluss Anschluss für Speicherlüfter 1 Steckplatz für M.2-Solid-State-Laufwerk 2 Steckplatz für M.2-Solid-State-Laufwerk 1 6-poliger Netzteilanschluss (für Grafikkarte) 6-poliger Netzteilanschluss (für Grafikkarte) Anschluss für Betriebsanzeige des internen Laufwerks Anschluss für Lüftungsbaugruppe an der Vorderseite Stromanschluss mit 4 Kontaktstiften (für Speicherlaufwerke) Steueranschluss für Thunderbolt™...

  • Seite 24: Interne Speicherlaufwerke

    Interne Speicherlaufwerke Interne Speicherlaufwerke sind Einheiten, die der Computer zum Lesen und Speichern von Daten verwendet. Sie können Laufwerke zum Computer hinzufügen, um die Speicherkapazität zu erweitern und das Lesen anderer Datenträgertypen auf dem Computer zu ermöglichen. Interne Speicherlaufwerke werden in Positionen installiert.
  • Seite 25 Flex-Positionen (2) Je nach Computermodell sind die folgenden Einheiten möglicherweise in den Flex-Positionen installiert: • Flexmodul Je nach Computermodell sind die folgenden Komponenten möglicherweise im Flexmodul installiert: – 15-in-1-Lesegerät für Speicherkarten – Externer eSATA-Anschluss (external Serial Advanced Technology Attachment) – Vierstellige Anzeige des Diagnoseprogramms –...

  • Seite 26: Etikett Für Maschinentyp Und -Modell

    Etikett für Maschinentyp und -modell Das Etikett mit der Angabe von Maschinentyp und Modell identifiziert Ihren Computer. Wenn Sie sich an Lenovo wenden, um Unterstützung zu erhalten, können die Kundendienstmitarbeiter Ihren Computer über den Maschinentyp und das Modell identifizieren und Sie schneller unterstützen.
  • Seite 27 3. Suchen Sie Ihr Gerät im Geräte-Manager und doppelklicken Sie darauf, um Geräteeigenschaften anzuzeigen. Geben Sie das Administratorkennwort oder die Bestätigung ein, wenn Sie dazu aufgefordert werden. Speicher Bis zu acht DDR4 (Double Data Rate 4) ECC (Error Correction Code) RDIMMs (Registered Dual Inline Memory Modules) Speicherlaufwerke Der Computer unterstützt die folgenden Speicherlaufwerke:...
  • Seite 28 • USB-Anschlüsse Erweiterung • Flex-Positionen • Speicherlaufwerkpositionen • Steckplätze für M.2-Solid-State-Laufwerk • Hauptspeichersteckplätze • Ein PCI-Kartensteckplatz • Zwei PCIe 3.0-x4-Kartensteckplätze • Ein PCIe 3.0-x8-Kartensteckplatz • Zwei PCIe 3.0-x16-Kartensteckplätze • SD-Karten-Steckplatz Netzteil Der Computer wird mit einem der folgenden Netzteile geliefert: •...
  • Seite 29 Vorinstalliertes Betriebssystem Auf Ihrem Computer ist das Betriebssystem Windows 10 vorinstalliert. Möglicherweise werden weitere Betriebssysteme von Lenovo als mit Ihrem Computer kompatibel erkannt. Informationen dazu, ob ein Betriebssystem auf Kompatibilität getestet oder zertifiziert wurde, finden Sie auf der Website des Betriebssystemanbieters.

  • Seite 30: Technische Daten Zum Computer

    Technische Daten zum Computer Im folgenden Abschnitt werden die technischen Daten zu Ihrem Computer aufgeführt. Abmessungen • Breite: 165 mm • Höhe: 440 mm • Tiefe: 460 mm Stärke Maximalkonfiguration bei Lieferung: 24 kg Umgebung • Lufttemperatur: In Betrieb: Von 10 °C bis 35 °C Lagerung in Originalverpackung: Von -40 °C bis 60 °C Lagerung ohne Verpackung: Von -10 °C bis 60 °C •...

  • Seite 31: Einführung Zu Lenovo Programmen

    Sie auf den Namen des gewünschten Programms, um dieses zu starten. Einführung zu Lenovo Programmen In diesem Abschnitt finden Sie Informationen zu den wichtigsten Lenovo Programmen, die unter Ihrem Betriebssystem zur Verfügung stehen. Anmerkung: Je nach Computermodell sind möglicherweise nicht alle der folgenden Lenovo Programme verfügbar.
  • Seite 32 P520 Benutzerhandbuch...

  • Seite 33: Kapitel 2. Computer Verwenden

    Computer registrieren Wenn Sie Ihren Computer bei Lenovo registrieren, geben Sie erforderliche Informationen in eine Lenovo- Datenbank ein. Mithilfe dieser Informationen kann Lenovo im Falle eines Rückrufs oder eines anderen schwerwiegenden Problems mit Ihnen Kontakt aufnehmen sowie einen schnelleren Service leisten, wenn Sie Unterstützung bei Lenovo anfordern.

  • Seite 34: Umgang Mit Einem Datenträger Und Deren Aufbewahrung

    Umgang mit einem Datenträger und deren Aufbewahrung Beachten Sie bei der Behandlung und Aufbewahrung von Datenträgern folgende Hinweise: • Fassen Sie den Datenträger an den Kanten an. Berühren Sie nicht die Oberfläche der CD-/DVD-Rückseite (Seite ohne Etikett). • Um Staub oder Fingerabdrücke zu entfernen, wischen Sie den Datenträger mit einem weichen Tuch von der Mitte nach außen sauber.

  • Seite 35: Verbindung Zu Einem Netzwerk Herstellen

    b. Klicken Sie auf Einstellungen ➙ Geräte ➙ Automatische Wiedergabe. c. Aktivieren Sie das Kontrollkästchen Automatische Wiedergabe für alle Medien und Geräte verwenden. 2. Legen Sie einen beschreibbaren Datenträger in das optische Laufwerk ein, das den Schreibvorgang unterstützt. Das Fenster „Automatische Wiedergabe“ wird geöffnet. 3.
  • Seite 36 Gehen Sie wie folgt vor, um eine Drahtlos-LAN-Verbindung herzustellen: 1. Stellen Sie sicher, dass ein drahtloses LAN verfügbar ist und die drahtlose LAN-Funktion auf Ihrem Computer funktioniert. 2. Klicken Sie im Windows-Infobereich auf das Symbol für die Drahtlosnetzwerkverbindung, um die verfügbaren Drahtlosnetzwerke anzuzeigen.

  • Seite 37: Kapitel 3. Sie Und Ihr Computer

    Weitere Informationen zu Netzkabeln oder Netzteilen finden Sie unter „Netzkabel und Netzteile“ auf Seite vi. Bequeme Körperhaltung Es gibt keine für alle Menschen gleichermaßen gültige ideale Sitzposition. Die folgenden Richtlinien können jedoch dabei helfen, die jeweils optimale Sitzposition zu finden. In der folgenden Abbildung wird ein Beispiel gezeigt. © Copyright Lenovo 2018, 2021...

  • Seite 38: Informationen Zu Eingabehilfen

    Pausen während der Arbeit sind ebenfalls hilfreich. Informationen zu Eingabehilfen Lenovo ist bemüht, Benutzern mit Hör-, Seh- oder Bewegungseinschränkungen den Zugang zu Informationen und den Umgang mit Technologien zu erleichtern. Dieser Abschnitt enthält Informationen darüber, wie diese Benutzer den Computer einfacher verwenden können. Aktuelle Informationen zur Barrierefreiheit finden Sie auch auf der folgenden Website: https://www.lenovo.com/accessibility...
  • Seite 39 Center für erleichterte Bedienung Mit dem Center für erleichterte Bedienung im Windows-Betriebssystem können Sie die Computerkonfiguration an Ihre individuellen Bedürfnisse anpassen. Gehen Sie wie folgt vor, um das Center für erleichterte Bedienung zu nutzen: 1. Klicken Sie auf die Schaltfläche „Start“, um das Startmenü zu öffnen. 2.
  • Seite 40 • Nutzung von PDF-Dateien mit Sprachausgabeprogrammen: https://www.adobe.com/accessibility.html?promoid=DJGVE • Nutzung der JAWS-Sprachausgabe: https://www.freedomscientific.com/Products/Blindness/JAWS • Nutzung der NVDA-Sprachausgabe: https://www.nvaccess.org/ Bildschirmauflösung Sie können die Texte und Bilder auf dem Bildschirm lesbarer darstellen, indem Sie die Bildschirmauflösung des Computers anpassen. Gehen Sie wie folgt vor, um die Bildschirmauflösung anzupassen: 1.

  • Seite 41: Computer Reinigen

    Telefon senden. Dokumentation in den zugänglichen Formaten Lenovo stellt seine Dokumentation in elektronischer und leicht zugänglicher Form zur Verfügung, z. B. mit den korrekten Tags versehene PDF-Dateien oder Dateien im HTML(Hypertext Markup Language)-Format. Die elektronische Dokumentation von Lenovo wurde entwickelt, um sehbehinderten Benutzern das Lesen der Dokumentation mithilfe eines Screenreaders zu ermöglichen.

  • Seite 42: Wartungsempfehlungen

    Probleme können durch Änderungen bei Hardware, Software oder anderen Maßnahmen verursacht werden, die möglicherweise durchgeführt wurden. Ein Protokoll kann Ihnen oder einem Lenovo Kundendienstmitarbeiter bei der Bestimmung einer Fehlerursache helfen. • Erstellen Sie Product Recovery-Datenträger. Weitere Informationen dazu, wie Sie die Product Recovery- Datenträger verwenden, um den werkseitig vorinstallierten Inhalt des Festplattenlaufwerks...

  • Seite 43: Computer Transportieren

    Standards achten. Wenn vor Ort andere Netzsteckdosen gebräuchlich sind als die derzeit von Ihnen genutzten, verwenden Sie einen Steckeradapter oder ein neues Netzkabel. Wenden Sie sich an das Lenovo Customer Support Center, um diese Artikel zu kaufen. Eine Liste der Telefonnummern für Lenovo Unterstützung finden Sie unter https://pcsupport.lenovo.com/supportphonelist...
  • Seite 44 P520 Benutzerhandbuch...

  • Seite 45: Kapitel 4. Sicherheit

    Gehäuseschloss. Die Schlüssel für das Gehäuseschloss befinden sich auf der Rückseite des Computers. Aus Sicherheitsgründen sollten Sie die Schlüssel an einem sicheren Ort aufbewahren, wenn Sie sie nicht verwenden. Lenovo übernimmt keine Verantwortung für den Verlust von Schlüsseln. Anmerkung: Das Gehäuseschloss und die Schlüssel sind nur bei einigen Modellen verfügbar.

  • Seite 46: Kabelverriegelung (Kensington-Schloss) Anbringen

    Rückseite des Computers angeschlossen. Je nach ausgewähltem Typ kann die Kabelverriegelung mit einem Schlüssel oder ein Kombination versehen werden. Eine solche Kabelverriegelung kann direkt bei Lenovo bestellt werden. Suchen Sie dazu auf der folgenden Website nach dem Begriff Kensington: http://www.lenovo.com/support Abbildung 8.

  • Seite 47: Kennwörter Und Windows-Konten Verwenden

    Sie dann auf Einstellungen ➙ Konten ➙ Anmeldeoptionen. Befolgen Sie die angezeigten Anweisungen. Weitere Informationen zur Verwendung des Lesegeräts für Fingerabdrücke finden Sie in der Dokumentation, die im Lieferumfang der Fingerabdrucktastatur inbegriffen ist, oder auf der Lenovo Unterstützungswebsite unter https://pcsupport.lenovo.com/solutions/pd014444...

  • Seite 48: Firewalls Verwenden

    Auf Ihrem Computer ist eine Antivirensoftware vorinstalliert, die Sie vor Viren schützt und deren Erkennung und Entfernung unterstützt. Lenovo stellt eine Vollversion der Antivirensoftware auf dem Computer mit einem kostenfreien 30-Tage- Abonnement zur Verfügung. Nach 30 Tagen müssen Sie die Lizenz erneuern, um weiterhin die Aktualisierungen der Antivirensoftware zu erhalten.

  • Seite 49: In Der Firmware Enthaltene Computrace Agent-Software (Für Ausgewählte Modelle)

    2. Wählen Sie Security ➙ Smart USB Protection aus und drücken Sie die Eingabetaste. 3. Wählen Sie die gewünschte Einstellung aus und drücken Sie die Eingabetaste. 4. Drücken Sie die Taste F10 bzw. die Tastenkombination Fn+F10 (je nach Tastaturmodell), um die Einstellungen zu speichern und das Programm „Setup Utility“...
  • Seite 50 P520 Benutzerhandbuch...

  • Seite 51: Kapitel 5. Erweiterte Konfiguration

    4. Um die Einstellungen zu speichern und das Programm „Setup Utility“ zu verlassen, drücken Sie die Taste F10 oder die Tastenkombination Fn+F10 (je nach Tastatureinstellungen), wählen Sie im angezeigten Fenster Yes aus und drücken Sie die Eingabetaste. © Copyright Lenovo 2018, 2021...

  • Seite 52: Anzeigesprache Des Programms Setup Utility Ändern

    Einstellungen zu speichern und das Programm „Setup Utility“ zu beenden. Wählen Sie dann im angezeigten Fenster Yes aus und drücken Sie die Eingabetaste. ErP LPS-Compliance-Modus aktivieren oder deaktivieren Die Computer von Lenovo erfüllen die Ökodesignrichtlinien gemäß den Bestimmungen aus ErP Lot 3. Weitere Informationen finden Sie unter: https://www.lenovo.com/ecodeclaration...

  • Seite 53: Funktion Zum Ermitteln Von Konfigurationsänderungen Aktivieren Oder Deaktivieren

    Sie können den ErP LPS-Compliance-Modus (ErP = Energy related Products-Directive, LPS = Lowest Power State) im Setup Utility-Programm aktivieren, um so den Stromverbrauch zu reduzieren, wenn sich Ihr Computer im Energiesparmodus befindet oder ausgeschaltet ist. Gehen Sie wie folgt vor, um den ErP LPS-Compliance-Modus zu aktivieren oder zu deaktivieren: 1.

  • Seite 54: Bios-Einstellungen Ändern, Bevor Ein Neues Betriebssystem Installiert Wird

    4. Drücken Sie die Taste F10 bzw. die Tastenkombination Fn+F10 (je nach Tastaturmodell), um die Einstellungen zu speichern und das Programm „Setup Utility“ zu beenden. Wählen Sie dann im angezeigten Fenster Yes aus und drücken Sie die Eingabetaste. Führen Sie eine der folgenden Aktionen aus, um die Fehlernachricht zu umgehen und sich beim Betriebssystem anzumelden: •...

  • Seite 55: Kennwort Festlegen, Ändern Oder Löschen

    Durch das Definieren eines Administratorkennworts wird verhindert, dass unbefugte Benutzer die Konfigurationseinstellungen ändern können. Falls Sie für die Konfigurationseinstellungen an mehreren Computern verantwortlich sind, ist es möglicherweise sinnvoll, ein Administratorkennwort zu definieren. Wenn ein Administratorkennwort definiert ist, wird bei jedem Zugriff auf das Programm „Setup Utility“ eine Aufforderung zur Eingabe des gültigen Kennworts angezeigt.

  • Seite 56: Verloren Gegangene Oder Vergessene Kennwörter Löschen (Cmos Löschen)

    5. Drücken Sie die Taste F10 bzw. die Tastenkombination Fn+F10 (je nach Tastaturmodell), um die Einstellungen zu speichern und das Programm „Setup Utility“ zu beenden. Wählen Sie dann im angezeigten Fenster Yes aus und drücken Sie die Eingabetaste. Verloren gegangene oder vergessene Kennwörter löschen (CMOS löschen) In diesem Abschnitt finden Sie Anweisungen zum Löschen von verloren gegangenen oder vergessenen Kennwörtern, wie z.

  • Seite 57: Temporäre Starteinheit Auswählen

    2. Starten Sie das Programm „Setup Utility“. Informationen hierzu finden Sie im Abschnitt „Programm Setup Utility starten“ auf Seite 37. 3. Wählen Sie den Eintrag Startup aus. 4. Befolgen Sie die rechts auf dem Bildschirm angezeigten Anweisungen, um die Startreihenfolge zu ändern.

  • Seite 58: Bios Aktualisieren Und Wiederherstellen

    Gehen Sie wie folgt vor, um das BIOS zu aktualisieren: 1. Rufen Sie die folgende Adresse auf https://support.lenovo.com 2. Um das BIOS von Ihrem Betriebssystem aus zu aktualisieren, laden Sie den für Ihre Betriebssystemversion bestimmten Flash-BIOS-Updatetreiber herunter. Wenn Sie das BIOS von einem Datenträger zur Flashaktualisierung aktualisieren möchten, laden Sie die ISO-Imageversion zur...

  • Seite 59: Raid Konfigurieren

    8. Schalten Sie den Computer ein und legen Sie den Datenträger für die BIOS-Aktualisierung in das optische Laufwerk ein. Warten Sie einige Minuten. Der Wiederherstellungsprozess wird gestartet. Nach Abschluss des Wiederherstellungsprozesses wird der Computer automatisch heruntergefahren. Anmerkung: Wenn der Computer nicht von diesem Datenträger startet, wählen Sie den Datenträger als Starteinheit aus.
  • Seite 60 – Besteht aus mindestens zwei SATA-Speicherlaufwerken – Unterstützte Strip-Größe: 4 KB, 8 KB, 16 KB, 32 KB, 64 KB oder 128 KB – Bessere Leistung ohne Fehlertoleranz • RAID 1: Gespiegelte Platteneinheit – Besteht aus zwei SATA-Speicherlaufwerken – Verbesserte Leistung beim Lesen und 100 % Redundanz •...

  • Seite 61: Raid Mit Avago Megaraid Configuration Utility Konfigurieren

    c. Select Disks: Wählen Sie ein Speicherlaufwerk aus und drücken Sie die Eingabetaste. Wählen Sie anschließend X aus und drücken Sie die Eingabetaste, um es einer Gruppe hinzuzufügen. d. Strip Size (falls zutreffend): Wählen Sie eine Strip-Größe aus und drücken Sie die Eingabetaste. e.
  • Seite 62 – Besteht aus mindestens zwei SATA- oder SAS-Speicherlaufwerken (Serial Attached SCSI) – Unterstützte Strip-Größe: 64 KB, 128 KB, 256 KB, 512 KB oder 1 MB – Bessere Leistung ohne Fehlertoleranz • RAID 1: Gespiegelte Platteneinheit – Besteht aus zwei oder vier SATA- oder SAS-Speicherlaufwerken –...
  • Seite 63 b. Select Drives From: Wählen Sie entsprechend Ihren Anforderungen Unconfigured capacity oder Free capacity aus und drücken Sie die Eingabetaste. c. Select Drives: Wählen Sie ein Speicherlaufwerk aus und drücken Sie die Eingabetaste. Nachdem Sie alle Speicherlaufwerke zum Erstellen des RAID-Datenträgers ausgewählt hat, wählen Sie Apply Changes aus und drücken Sie die Eingabetaste.

  • Seite 64: Raid Mit Intel Virtual Raid On Cpu Konfigurieren

    RAID mit Intel Virtual RAID on CPU konfigurieren Wenn Sie RAID mit dem Konfigurationsdienstprogramm Intel Virtual RAID on CPU konfigurieren, stellen Sie Folgendes sicher: • Ein Aktualisierungsschlüsselmodul wird an den VROC-Anschluss (Virtual RAID on CPU) auf der Systemplatine angeschlossen. Informationen hierzu finden Sie im Abschnitt „Positionen der Hardware“ auf Seite 1.
  • Seite 65 2. Starten Sie das Programm „Setup Utility“ erneut. Informationen hierzu finden Sie im Abschnitt „Programm Setup Utility starten“ auf Seite 37. 3. Wählen Sie Advanced ➙ Intel Virtual RAID on CPU aus und drücken Sie die Eingabetaste. 4. Wählen Sie All Intel VMD Controllers aus und drücken Sie die Eingabetaste. 5.
  • Seite 66 5. Wählen Sie bei entsprechender Aufforderung Yes aus und drücken Sie die Eingabetaste, um das Löschen des ausgewählten RAID-Datenträgers zu bestätigen. 6. Um die Einstellungen zu speichern und das Programm „Setup Utility“ zu verlassen, drücken Sie die Taste F10 oder die Tastenkombination Fn+F10 (je nach Tastatureinstellungen), wählen Sie im angezeigten Fenster Yes aus und drücken Sie die Eingabetaste.

  • Seite 67: Kapitel 6. Fehlerbehebung, Diagnose Und Wiederherstellung

    5. Stellen Sie das Betriebssystem wieder her. Informationen hierzu finden Sie im Abschnitt „Informationen zur Wiederherstellung“ auf Seite 62. 6. Wenn keine dieser Aktionen das Problem behebt, wenden Sie sich an das Lenovo Customer Support Center. Eine Liste der Telefonnummern für die Lenovo Unterstützung finden Sie unter http:// .

  • Seite 68: Fehler Bei Audioeinheiten

    • Das Netzkabel ist ordnungsgemäß an die Rückseite des Computers und an eine funktionierende Netzsteckdose angeschlossen. • Ist Ihr Computer an der Rückseite des Gehäuses mit einem sekundären Netzschalter ausgestattet, vergewissern Sie sich, dass dieser auf „Ein“ (On) gestellt ist. •...

  • Seite 69: Probleme Mit Cds Oder Dvds

    • Überprüfen Sie, ob das ausgeführte Programm für das Betriebssystem Windows bestimmt ist. Wenn das Programm unter DOS ausgeführt werden kann, verwendet es die Audiofunktionen von Windows nicht. Das Programm muss dann so konfiguriert werden, dass die Sound Blaster Pro- oder die Sound Blaster- Emulation verwendet wird.

  • Seite 70: Sporadisch Auftretende Fehler

    • Schließen Sie alle offenen Dateien und starten Sie dann den Computer neu. DVD-Film wird nicht wiedergegeben. Lösungen: • Vergewissern Sie sich, dass die Datenträger-Oberfläche sauber und nicht verkratzt ist. • Überprüfen Sie den Datenträger oder das Paket auf den Regionalcode. Möglicherweise müssen Sie einen Datenträger mit einem Code für die Region kaufen, in der Sie den Computer nutzen.

  • Seite 71: Fehler Am Speicherlaufwerk

    Fehler am Speicherlaufwerk Einige oder alle Speicherlaufwerke fehlen im Programm Setup Utility. Lösungen: • Stellen Sie sicher, dass alle Signalkabel und Netzkabel der Speicherlaufwerke ordnungsgemäß angeschlossen sind. • Wenn im Computer SAS-Speicherlaufwerke installiert sind, stellen Sie sicher, dass der AVAGO MegaRAID-Adapter ordnungsgemäß...

  • Seite 72: Fehler Bei Drahtlosen Lan-Verbindungen

    Wenn ein Gigabit-Ethernet-Modell mit einer Übertragungsgeschwindigkeit von 1.000 Mb/s verwendet wird, schlägt die Ethernet-LAN-Verbindung fehl, oder es treten Fehler auf. Lösung: Verbinden Sie das Netzwerkkabel mit dem Ethernet-Anschluss, indem Sie eine Verkabelung der Kategorie 5 und einen 100-BASE-T-Hub/Switch (nicht 100-BASE-X) verwenden. Ein Gigabit-Ethernet-Modell sollte eine Netzverbindung mit 1.000 Mbit/s herstellen, jedoch nur bei einer Übertragungsgeschwindigkeit von 100 Mbit/s.

  • Seite 73: Probleme Mit Der Leistung

    1. Klicken Sie mit der rechten Maustaste auf die Schaltfläche „Start“, um das Start-Kontextmenü zu öffnen. 2. Klicken Sie auf Geräte-Manager. Geben Sie das Administratorkennwort oder die Bestätigung ein, wenn Sie dazu aufgefordert werden. 3. Erweitern Sie Bluetooth, um die Bluetooth-Geräte anzuzeigen. Klicken Sie mit der rechten Maustaste auf die einzelnen Bluetooth-Geräte und klicken Sie dann auf Gerät aktivieren.

  • Seite 74: Problem Mit Dem Seriellen Anschluss

    • Installieren Sie zusätzliche Speichermodule. Informationen hierzu finden Sie im Abschnitt Kapitel 7 „Hardware entfernen und installieren“ auf Seite 65. Unter folgender Adresse können Sie Speichermodule erwerben: https://www.lenovo.com Problem mit dem seriellen Anschluss Auf den seriellen Anschluss kann nicht zugegriffen werden.

  • Seite 75: Probleme Mit Usb-Einheit

    Stand halten“ auf Seite 28. • Deinstallieren Sie das Programm und installieren Sie es dann erneut. Rufen Sie https:// support.lenovo.com auf und befolgen Sie die Anweisungen auf dem Bildschirm, um ein auf Ihrem Computer vorinstalliertes Programm herunterzuladen. Kapitel 6...

  • Seite 76: Lenovo Diagnosetools

    Aktualisieren Sie den Gerätetreiber. Informationen hierzu finden Sie im Abschnitt „Computer auf dem aktuellen Stand halten“ auf Seite 28. Lenovo Diagnosetools Informationen zu Lenovo Diagnosetools finden Sie unter: https://pcsupport.lenovo.com/lenovodiagnosticsolutions Informationen zur Wiederherstellung In diesem Abschnitt finden Sie Anweisungen dazu, wie Sie das Betriebssystem wiederherstellen.
  • Seite 77 Seite 43. Befolgen Sie dann die Anleitungen auf dem Bildschirm, um die geeignete Wiederherstellungslösung auszuwählen. • Verwenden Sie den von Lenovo zur Verfügung gestellten USB-Wiederherstellungsschlüssel, um die Werkseinstellungen für das gesamte Speicherlaufwerk wiederherzustellen. – Wenn der USB-Wiederherstellungsschlüssel im Lieferumfang des Computers enthalten ist, folgen Sie den Anleitungen, die zusammen mit dem USB-Schlüssel geliefert wurden.
  • Seite 78 P520 Benutzerhandbuch...

  • Seite 79: Kapitel 7. Hardware Entfernen Und Installieren

    Computer aus. Ziehen Sie anschließend alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind. 2. Entsperren Sie alle Verriegelungseinheiten, mit denen die Computerabdeckung gesichert ist. Informationen hierzu finden Sie im Abschnitt „Computer verriegeln“ auf Seite 31. © Copyright Lenovo 2018, 2021...
  • Seite 80 3. Drücken Sie den Griff der Computerabdeckung, sodass der Griff angehoben wird. Abbildung 9. Öffnen des Griffs auf der Computerabdeckung P520 Benutzerhandbuch...

  • Seite 81: Hardware Entfernen Und Installieren

    Anweisungen in diesem Abschnitt und den zur Zusatzeinrichtung gelieferten Anweisungen vor. • In den meisten Ländern ist es erforderlich, eine defekte CRU an Lenovo zurückzuschicken. Informationen hierzu sind im Lieferumfang der CRU enthalten oder werden Ihnen gesondert einige Tage nach Erhalt der CRU zugeschickt.

  • Seite 82: Externe Zusatzeinrichtungen

    Externe Zusatzeinrichtungen Sie können externe Zusatzeinrichtungen an den Computer anschließen, wie beispielsweise externe Lautsprecher, einen Drucker oder einen Scanner. Bei einigen externen Zusatzeinrichtungen müssen Sie nicht nur die physische Verbindung herstellen, sondern auch zusätzliche Software installieren. Informationen zur Bestimmung des erforderlichen Anschlusses für die Installation einer externen Zusatzeinrichtung finden Sie im Abschnitt „Positionen der Hardware“...
  • Seite 83 b. Heben Sie nun die Lasche wie abgebildet nach oben an und drücken Sie die Rückseite des optischen Laufwerks, um es aus dem Computer zu ziehen. Abbildung 11. Optisches Laufwerk entfernen 4. So können Sie ein optisches Laufwerk installieren: Kapitel 7 Hardware entfernen und installieren...
  • Seite 84 a. Wenn Sie ein optisches Laufwerk in einer Flex-Position mit Kunststoffblende installieren, drücken Sie die Klemme wie dargestellt, um die Kunststoffblende zu entfernen. Wenn in der Flex-Position eine Antistatikblende aus Metall installiert ist, entfernen Sie diese. Abbildung 12. Kunststoffblende in der Flex-Position entfernen P520 Benutzerhandbuch...
  • Seite 85 b. Heben Sie die Lasche wie abgebildet nach oben an und schieben Sie von der Vorderseite des Computers her das neue optische Laufwerk zur Hälfte in die Position. Lösen Sie nun die Laschen und schieben Sie das optische Laufwerk weiter in die Position hinein, bis es einrastet. Abbildung 13.

  • Seite 86: Festplattenlaufwerk Im Gehäuse Mit Frontzugriff

    Festplattenlaufwerk im Gehäuse mit Frontzugriff Achtung: Öffnen Sie den Computer erst dann und versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie den Abschnitt „Zuerst lesen: Wichtige Sicherheitshinweise“ auf Seite v. Sie können ein Speicherlaufwerk im Gehäuse mit Frontzugriff installieren oder austauschen. Das Speicherlaufwerk kann Hot-Swap-fähig sein.
  • Seite 87 3. Drücken Sie die Einkerbung auf der Halterungsabdeckung und greifen Sie dann die geneigte Abdeckung, um die Halterung aus dem Gehäuse mit Frontzugriff für die Speichereinheit zu ziehen. Abbildung 16. Entfernen der Halterung vom Gehäuse mit Frontzugriff für die Speichereinheit 4.
  • Seite 88 5. Um ein neues 3,5-Zoll-Speicherlaufwerk zu installieren, biegen Sie beide Seiten der Halterung und richten Sie die Stifte der Halterung an den Öffnungen im neuen Laufwerk aus. Anmerkungen: • Stellen Sie sicher, dass die Platine nach unten und die Anschlüsse in Richtung Rückseite der Halterung zeigen.
  • Seite 89 • Informationen zum Abschließen der Installation oder des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 145. 2,5-Zoll-Speicherlaufwerk Gehen Sie wie folgt vor, um ein 2,5-Zoll-Speicherlaufwerk zu entfernen oder zu installieren: 1. Bevor Sie ein altes 2,5-Zoll-Speicherlaufwerk entfernen, sollten Sie dieses vom Betriebssystem zunächst sicher entnehmen.
  • Seite 90 b. Heben Sie die Lasche der Metallhalterung an und drücken Sie kräftig auf die Metallhalterung, wie in der Abbildung dargestellt. Schieben Sie anschließend die Halterung und entfernen Sie sie vom Kunststoffrahmen. Abbildung 23. Metallhalterung vom Kunststoffrahmen des Konverters entfernen c. Biegen Sie beide Seiten der Metallhalterung vorsichtig so weit, dass Sie das Speicherlaufwerk aus der Halterung entfernen können.
  • Seite 91 a. Biegen Sie beide Seiten der Metallhalterung vorsichtig und richten Sie die vier Laschen an der Metallhalterung an den entsprechenden Öffnungen des neuen Speicherlaufwerks aus. Anmerkung: Stellen Sie sicher, dass die Anschlüsse des Speicherlaufwerks in Richtung der Lasche der Metallhalterung zeigen. Abbildung 25.
  • Seite 92 c. Drücken Sie die Metallhalterung nach unten, bis die Lasche leicht gebogen ist. Drücken Sie anschließend die Halterung mit dem Speicherlaufwerk wie abgebildet nach vorne, bis die Lasche einrastet. Abbildung 27. Metallhalterung im Kunststoffrahmen des Konverters installieren d. Biegen Sie beide Seiten der Kunststoffhalterung und richten Sie die Stifte der Kunststoffhalterung an den entsprechenden Öffnungen im Kunststoffrahmen des Konverters aus.

  • Seite 93: Gerät In Konvertierungskit Für Mehrere Laufwerke

    6. Schieben Sie die Kunststoffhalterung mit dem neuen 2,5-Zoll-Speicherlaufwerk in das Gehäuse mit Frontzugriff für die Speichereinheit, bis sie einrastet. Drücken Sie die Kerbe, um die Gehäuseabdeckung zu sichern und mit dem Schlüssel zu verriegeln. Abbildung 29. Installieren der Halterung mit dem 2,5-Zoll-Speicherlaufwerk im Gehäuse mit Frontzugriff für die Speichereinheit Weiteres Vorgehen: •...
  • Seite 94 a. Drücken Sie wie dargestellt die Klemme durch die Bohrung oben im Kit und schieben Sie das flache optische Laufwerk vorwärts. Entnehmen Sie anschließend das flache optische Laufwerk aus dem Kit. Abbildung 30. Flaches optisches Laufwerk aus dem Kit entfernen b.
  • Seite 95 b. Setzen Sie das neue flache optische Laufwerk in das Kit ein, bis es hörbar einrastet. Das flache optische Laufwerk sitzt fest in seiner Position. Abbildung 33. Flaches optisches Laufwerk in das Kit einsetzen 5. Schieben Sie das Kit in die Flex-Position und schließen Sie die Kabel wieder an. Weiteres Vorgehen: •...
  • Seite 96 4. Drücken Sie beide Klemmen gleichzeitig zusammen und ziehen Sie die Adapterhalterung aus der Rückseite des Kits heraus. Abbildung 35. Entfernen der Adapterhalterung aus dem Kit 5. Biegen Sie beide Seiten der Adapterhalterung und entfernen Sie das 3,5-Zoll-Speicherlaufwerk aus der Halterung.
  • Seite 97 a. Entfernen Sie die Stifte und installieren Sie sie in den Steckplätze Abbildung 37. Stifte entfernen und in den neuen Steckplätzen installieren b. Geben Sie die Laschen aus den entsprechenden Steckplätzen frei. Abbildung 38. Lösen der Laschen aus den entsprechenden Steckplätzen Kapitel 7 Hardware entfernen und installieren...
  • Seite 98 c. Klappen Sie die Halterung auf wie in der Abbildung dargestellt. Abbildung 39. Halterung aufklappen d. Setzen Sie die Laschen in die entsprechenden Steckplätze ein. Vergewissern Sie sich, dass die Laschen fest arretiert sind. Abbildung 40. Einsetzen der Laschen in die entsprechenden Steckplätze P520 Benutzerhandbuch...
  • Seite 99 7. Gehen Sie wie folgt vor, um ein 3,5-Zoll-Speicherlaufwerk in der Adapterhaltung zu installieren: a. Biegen Sie beide Seiten der Halterung und richten Sie die Stifte an der Halterung mit den entsprechenden Öffnungen im neuen 3,5-Zoll-Speicherlaufwerk aus. b. Installieren Sie das neue 3,5-Zoll-Speicherlaufwerk in der Halterung. Berühren Sie dabei nicht die Platine am Laufwerk.
  • Seite 100 9. Klappen Sie die hintere Abdeckung des Kits nach innen, bis sie hörbar einrastet. Stellen Sie sicher, dass die Rückwand fest in ihrer Position sitzt. Abbildung 43. Rückwand nach innen klappen 10. Schieben Sie das Kit in die Flex-Position und schließen Sie die Kabel wieder an. Weiteres Vorgehen: •...
  • Seite 101 4. Drücken Sie beide Klemmen gleichzeitig zusammen und ziehen Sie die Adapterhalterung aus der Rückseite des Kits heraus. Abbildung 45. Entfernen der Adapterhalterung aus dem Kit 5. Um das 2,5-Zoll-Speicherlaufwerk zu entfernen, biegen Sie beide Seiten der Adapterhalterung und entfernen Sie das Laufwerk aus der Halterung. Berühren Sie dabei nicht die Platine am Laufwerk. Abbildung 46.
  • Seite 102 b. Drehen Sie die Halterung wie in der Abbildung dargestellt, um die Laschen aus den Steckplätzen freizugeben. Abbildung 48. Halterung drehen c. Klappen Sie die Halterung nach oben wie in der Abbildung dargestellt. Abbildung 49. Halterung nach oben klappen P520 Benutzerhandbuch...
  • Seite 103 d. Setzen Sie die Laschen in die entsprechenden Steckplätze ein. Vergewissern Sie sich, dass die Laschen fest arretiert sind. Abbildung 50. Einsetzen der Laschen in die entsprechenden Steckplätze 7. Gehen Sie wie folgt vor, um ein 2,5-Zoll-Speicherlaufwerk in der Adapterhaltung zu installieren: a.

  • Seite 104: Schalter Zur Abdeckungserkennung

    8. Schieben Sie das neue interne 2,5-Zoll-Speicherlaufwerk mit Halterung von der Rückseite in das Kit, bis es einrastet. Abbildung 52. Installieren des neuen 2,5-Zoll-Speicherlaufwerks mit Halterung im Kit 9. Klappen Sie die hintere Abdeckung des Kits nach innen, bis sie hörbar einrastet. Stellen Sie sicher, dass die Rückwand fest in ihrer Position sitzt.
  • Seite 105 1. Bereiten Sie Ihren Computer vor. Informationen hierzu finden Sie im Abschnitt „Computer vorbereiten und Computerabdeckung entfernen“ auf Seite 65. 2. Gehen Sie wie folgt vor, um den Schalter zur Abdeckungserkennung zu entfernen: a. Suchen Sie den Schalter zur Abdeckungserkennung. Informationen hierzu finden Sie im Abschnitt „Computerkomponenten“...

  • Seite 106: Speicherlaufwerk In Einer Speicherlaufwerkposition

    Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. • Informationen zum Abschließen der Installation oder des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 145. Speicherlaufwerk in einer Speicherlaufwerkposition Ihr Computer unterstützt 3,5-Zoll-Festplattenlaufwerke, 3,5-Zoll-Hybridlaufwerke, 2,5-Zoll- Festplattenlaufwerke oder 2,5-Zoll-Solid-State-Laufwerke.
  • Seite 107 4. Biegen Sie beide Seiten der Adapterhalterung so weit, dass Sie das 3,5-Zoll-Speicherlaufwerk aus der Halterung entfernen können. Berühren Sie dabei nicht die Platine am Laufwerk. Abbildung 57. Entfernen des Speicherlaufwerks aus der Adapterhalterung 5. Stellen Sie vor der Installation eines 3,5-Zoll-Speicherlaufwerks sicher, dass die Adapterhalterung aufgeklappt ist.
  • Seite 108 b. Geben Sie die Laschen aus den entsprechenden Steckplätzen frei. Abbildung 59. Lösen der Laschen aus den entsprechenden Steckplätzen c. Klappen Sie die Halterung auf wie in der Abbildung dargestellt. Abbildung 60. Halterung aufklappen P520 Benutzerhandbuch...
  • Seite 109 d. Setzen Sie die Laschen in die entsprechenden Steckplätze ein. Vergewissern Sie sich, dass die Laschen fest arretiert sind. Abbildung 61. Einsetzen der Laschen in die entsprechenden Steckplätze Kapitel 7 Hardware entfernen und installieren...
  • Seite 110 6. Gehen Sie wie folgt vor, um ein 3,5-Zoll-Speicherlaufwerk in der Adapterhaltung zu installieren: a. Biegen Sie beide Seiten der Halterung und richten Sie die Stifte an der Halterung mit den entsprechenden Öffnungen im neuen 3,5-Zoll-Speicherlaufwerk aus. b. Installieren Sie das neue 3,5-Zoll-Speicherlaufwerk in der Halterung. Berühren Sie dabei nicht die Platine am Laufwerk.
  • Seite 111 8. Schließen Sie das Signalkabel und das Netzkabel an das neue Speicherlaufwerk an. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. • Informationen zum Abschließen der Installation oder des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“...
  • Seite 112 4. Biegen Sie beide Seiten der Adapterhalterung so weit, dass Sie das 2,5-Zoll-Speicherlaufwerk aus der Halterung entfernen können. Abbildung 65. Entfernen des Speicherlaufwerks aus der Adapterhalterung 5. Stellen Sie vor der Installation eines 2,5-Zoll-Speicherlaufwerks sicher, dass die Adapterhalterung eingeklappt ist. Gehen Sie zum Einklappen der Halterung wie folgt vor: a.
  • Seite 113 b. Drehen Sie die Halterung wie in der Abbildung dargestellt, um die Laschen aus den Steckplätzen freizugeben. Abbildung 67. Halterung drehen c. Klappen Sie die Halterung nach oben wie in der Abbildung dargestellt. Abbildung 68. Halterung nach oben klappen Kapitel 7 Hardware entfernen und installieren...
  • Seite 114 d. Setzen Sie die Laschen in die entsprechenden Steckplätze ein. Vergewissern Sie sich, dass die Laschen fest arretiert sind. Abbildung 69. Einsetzen der Laschen in die entsprechenden Steckplätze P520 Benutzerhandbuch...
  • Seite 115 6. Gehen Sie wie folgt vor, um ein 2,5-Zoll-Speicherlaufwerk in der Adapterhaltung zu installieren: a. Biegen Sie beide Seiten der Halterung und richten Sie die Stifte an der Halterung mit den entsprechenden Öffnungen im neuen 2,5-Zoll-Speicherlaufwerk aus. b. Installieren Sie das neue 2,5-Zoll-Speicherlaufwerk in der Halterung. Berühren Sie dabei nicht die Platine am Laufwerk.

  • Seite 116: Speicherlaufwerkgehäuse

    Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. • Informationen zum Abschließen der Installation oder des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 145. Speicherlaufwerkgehäuse Der Computer wird möglicherweise mit einer optionalen Speicherlaufwerkhalterung geliefert. Gehen Sie wie folgt vor, um die optionale Speicherlaufwerkhalterung zu entfernen oder zu installieren: 1.
  • Seite 117 b. Ziehen Sie die Speicherlaufwerkhalterung nach oben. Schieben Sie dann vorsichtig die Speicherlaufwerkhalterung aus dem Gehäuse. Abbildung 73. Speicherlaufwerkhalterung entfernen 6. Gehen Sie wie folgt vor, um eine Speicherlaufwerkhalterung zu installieren: a. Platzieren Sie den oberen Rand der Speicherlaufwerkhalterung wie dargestellt unter die Halterung der Lüftungsbaugruppe an der Vorderseite.
  • Seite 118 b. Drücken Sie die Speicherlaufwerkhalterung vorsichtig so weit wie möglich nach innen. Drücken Sie dann die Laufwerkhalterung nach unten. Abbildung 75. Speicherlaufwerkhalterung installieren c. Stellen Sie sicher, dass die Sicherungsriegel am Gehäuse einrasten. Installieren Sie anschließend die drei Schrauben in den ausgerichteten Schraubenöffnungen, um die Speicherlaufwerkhalterung zu sichern.

  • Seite 119: M.2 Solid-State-Laufwerk

    8. Bringen Sie die Lüftungsbaugruppe an der Vorderseite wieder an. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. • Informationen zum Abschließen der Installation oder des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 145. M.2 Solid-State-Laufwerk Achtung: Öffnen Sie den Computer erst dann und versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie den Abschnitt „Zuerst lesen: Wichtige Sicherheitshinweise“...
  • Seite 120 a. Entriegeln Sie den Träger des M.2-Solid-State-Laufwerks mit dem mitgelieferten Schlüssel wie in der Abbildung dargestellt. Bewahren Sie den Schlüssel für einen späteren Zeitpunkt an einem sicheren Ort auf. Drücken Sie auf die Entnahmetaste, um den Träger aus der Speicherlaufwerkhalterung auszuwerfen.
  • Seite 121 c. Lösen Sie die Schraube, mit der das M.2-Solid-State-Laufwerk gesichert ist. Nehmen Sie das M.2- Solid-State-Laufwerk dann in einem Winkel von ca. 20 Grad aus dem Steckplatz heraus. Anmerkung: Berühren Sie dabei nicht die Platine des M.2-Solid-State-Laufwerks. Abbildung 79. M.2-Solid-State-Laufwerk entfernen 3.
  • Seite 122 b. Bringen Sie die Trägerabdeckung wie dargestellt wieder an und befestigen Sie die Schrauben, um die Abdeckung zu sichern. Abbildung 81. Installieren der Abdeckung am Träger des M.2-Solid-State-Laufwerks c. Installieren Sie den Träger wieder in der Halterung, bis er einrastet. Verriegeln Sie den Träger mit dem Schlüssel.
  • Seite 123 M.2 Solid-State-Laufwerk auf der Systemplatine Gehen Sie wie folgt vor, um ein M.2-Solid-State-Laufwerk von der Systemplatine zu entfernen oder es dort zu installieren: 1. Bereiten Sie Ihren Computer vor. Informationen hierzu finden Sie im Abschnitt „Computer vorbereiten und Computerabdeckung entfernen“ auf Seite 65. 2.
  • Seite 124 a. Entfernen Sie gegebenenfalls den Film, der das Wärmeleitpad schützt. Richten Sie die Kerbe in der Schraubenhalterung an der entsprechenden Kerbe im M.2 Solid-State-Laufwerk aus. Bringen Sie den Schraubenhalter wie in der Abbildung dargestellt am neuen M.2-Solid-State-Laufwerk an. Abbildung 85. Anbringen des Schraubenhalters auf dem M.2 Solid-State-Laufwerk b.
  • Seite 125 c. Ziehen Sie die Schraube zur Befestigung des neuen M.2-Solid-State-Laufwerks an. Anmerkung: Ziehen Sie die Schraube nicht zu fest an. Abbildung 87. Befestigen des M.2-Solid-State-Laufwerks d. Entfernen Sie bei Bedarf die Folie, die das Wärmeleitpad am Kühlkörper schützt. Setzen Sie die beiden Haken auf dem Kühlkörper in die entsprechenden Öffnungen ein, wie gezeigt .
  • Seite 126 e. Drücken Sie den Haltestift nach unten und drehen Sie ihn 90° im Uhrzeigersinn, um den Kühlkörper auf der Systemplatine zu befestigen. Abbildung 89. Kühlkörper an der Systemplatine befestigen Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. •...
  • Seite 127 2. Schieben Sie die Verriegelungen der Abdeckung in die geöffnete Position. Klappen Sie die Abdeckung anschließend wie dargestellt nach oben, bis sie stehen bleibt. Abbildung 91. Abdeckung öffnen 3. Lösen Sie die Schrauben, mit denen der Kühlkörper des M.2-Solid-State-Laufwerks befestigt ist. Entfernen Sie den Kühlkörper wie in der Abbildung dargestellt.
  • Seite 128 4. Um das M.2-Solid-State-Laufwerk zu entfernen, ziehen Sie den Griff der Sicherung nach außen, um das M.2-Solid-State-Laufwerk zu lösen. Entfernen Sie anschließend das M.2-Solid-State-Laufwerk aus dem PCIe-Adapter. Abbildung 93. M.2-Solid-State-Laufwerk entfernen 5. Gehen Sie wie folgt vor, um ein M.2-Solid-State-Laufwerk zu installieren: a.
  • Seite 129 c. Ziehen Sie den Griff der Sicherung nach außen in die geöffnete Position. Abbildung 95. Öffnen der Sicherung d. Halten Sie das neue M.2-Solid-State-Laufwerk an den Kanten und stellen Sie sicher, dass die Platine nach oben gerichtet ist. Richten Sie die Kerbe am neuen M.2-Solid-State-Laufwerk an der Aussparung des M.2-Steckplatzes aus.
  • Seite 130 6. Installieren Sie den Kühlkörper wie in der Abbildung dargestellt. Ziehen Sie anschließend die Schrauben an, mit denen der Kühlkörper befestigt ist. Abbildung 97. Installation des Kühlkörpers am PCIe-Adapter 7. Installieren Sie die Abdeckung wie in der Abbildung dargestellt. Schieben Sie dann die Verriegelungen der Abdeckung in die geschlossene Position.

  • Seite 131: Netzteil

    Netzteil Achtung: Öffnen Sie den Computer erst dann und versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie den Abschnitt „Zuerst lesen: Wichtige Sicherheitshinweise“ auf Seite v. Obwohl sich nach dem Abziehen des Netzkabels in Ihrem Computer keine beweglichen Teile befinden, ist der folgende Warnhinweis für Ihre Sicherheit nötig.

  • Seite 132: Pcie-Karte

    4. Um ein neues Netzteil zu installieren, setzen Sie das neue Netzteil mit geöffnetem Griff in das Gehäuse ein. Anschließend klappen Sie den Griff wie abgebildet ein, um das neue Netzteil vollständig zu installieren. Anmerkung: Wenn Sie den Griff in die geschlossene Position drehen, drücken Sie fest, wenn Sie Widerstand spüren.
  • Seite 133 Installieren Sie PCIe-Karten gemäß den entsprechenden Anschlusstypen und wie in der folgenden Installationsreihenfolge abgebildet: Abbildung 101. Installationsreihenfolge der PCIe-Karten Anmerkungen: • Die Anweisungen zum Entfernen oder Installieren einer PCIe-Karte gelten auch für die PCI-Karte. • Wenn Ihr Computer über eine lange PCIe-Karte verfügt, finden Sie unter „Lange PCIe-Karte“ auf Seite 124 Anweisungen zum Austauschen.
  • Seite 134 3. Um eine PCIe-Kartenhalterung zu entfernen, ziehen Sie die Lasche an der vorderen Lüftungsbaugruppe und kippen Sie sie wie abgebildet, um die Verriegelung innen zu öffnen. Abbildung 102. Öffnen der Verriegelung in der Lüftungsbaugruppe an der Vorderseite Ziehen Sie vorsichtig die PCIe-Kartenhalterung aus dem Steckplatz der vorderen Lüftungsbaugruppe und entfernen Sie anschließend die Kartenhalterung aus der PCIe-Kartenverriegelung.
  • Seite 135 a. Heben Sie die PCIe-Kartenverriegelung an der Rückseite des Computers an. Klappen Sie sie nach außen, bis sie auf der Kante der Rückseite aufliegt. Abbildung 104. PCIe-Kartenverriegelung öffnen b. Wenn die PCIe-Karte mit einer anderen Einheit verbunden ist, trennen Sie das Kabel zuerst von der Karte.
  • Seite 136 c. Wenn die alte PCIe-Karte mit einem Sicherungsriegel am Steckplatz befestigt ist, drücken Sie wie abgebildet auf den Sicherungsriegel der Karte , um ihn zu lösen. Fassen Sie nun die Karte und ziehen Sie sie vorsichtig aus dem Steckplatz. Anmerkung: Die Karte sitzt möglicherweise fest im Kartensteckplatz. Lockern Sie alternativ abwechselnd jeweils eine Seite der Karte, bis Sie die Karte vollständig aus dem Steckplatz entnehmen können.
  • Seite 137 b. Heben Sie die PCIe-Kartenverriegelung an der Rückseite des Computers an. Klappen Sie sie nach außen, bis sie auf der Kante der Rückseite aufliegt. Abbildung 106. PCIe-Kartenverriegelung öffnen c. Entfernen Sie die entsprechende Steckplatzabdeckung aus Metall. Installieren Sie die neue Karte im entsprechenden Steckplatz auf der Systemplatine.

  • Seite 138: Lange Pcie-Karte

    6. Um eine PCIe-Kartenhalterung zu installieren, fügen Sie das entsprechende Ende der PCIe- Kartenhalterung analog zur Abbildung in die Schlitze in der PCIe-Kartenverriegelung. Klappen Sie die Halterung nach unten, um Teil in den entsprechenden Schlitz in der Lüftungsbaugruppe an der Vorderseite einzufügen.
  • Seite 139 3. Heben Sie die PCIe-Kartenverriegelung an der Rückseite des Computers an. Klappen Sie sie nach außen, bis sie auf der Kante der Rückseite aufliegt. Abbildung 108. PCIe-Kartenverriegelung öffnen 4. Ziehen Sie die Lasche an der Lüftungsbaugruppe an der Vorderseite und kippen Sie sie wie abgebildet, um die Verriegelung innen zu öffnen.
  • Seite 140 5. Um eine lange PCIe-Karte zu entfernen, ziehen Sie zunächst das Netzkabel von der Karte ab. Drücken Sie die Karte, wie dargestellt, um die Verrieglung zu lösen, fassen Sie die alte Karte und ziehen Sie sie vorsichtig aus dem Slot heraus. Anmerkungen: •...

  • Seite 141: Kühlkörper- Und Lüftungsbaugruppe

    8. Schließen Sie das eine Ende des Netzkabels an die neue lange PCIe-Karte und das andere Ende an den entsprechenden Netzteilanschluss auf der Systemplatine an. Informationen hierzu finden Sie im Abschnitt „Komponenten auf der Systemplatine“ auf Seite 8. Weiteres Vorgehen: •...
  • Seite 142 5. Entfernen Sie die vier Schrauben, mit denen die Kühlkörper- und Lüftungsbaugruppe an der Systemplatine befestigt ist, in diagonaler Reihenfolge. Zum Beispiel: a. Schraube teilweise lösen, dann Schraube vollständig lösen und anschließend Schraube vollständig lösen. b. Schraube teilweise lösen, dann Schraube vollständig lösen und anschließend Schraube vollständig lösen.

  • Seite 143: Superkondensatormodul

    10. Verbinden Sie das Kabel der Kühlkörper- und Lüftungsbaugruppe mit dem Anschluss für den Mikroprozessorlüfter auf der Systemplatine an. Informationen hierzu finden Sie im Abschnitt „Komponenten auf der Systemplatine“ auf Seite 8. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. •...
  • Seite 144 b. Trennen Sie das Kabel des Superkondensatormoduls vom RAID-Adapter. Entfernen Sie anschließend die Halterung mit dem defekten Superkondensatormodul. Abbildung 113. Superkondensatormodul entfernen 4. Gehen Sie wie folgt vor, um ein neues Superkondensatormodul zu installieren: a. Berühren Sie mit der antistatischen Schutzhülle, in der sich das neue Superkondensatormodul und die Halterung befinden, eine nicht lackierte Stelle an der Außenseite des Computers.

  • Seite 145: Lüftungsbaugruppe An Der Vorderseite

    d. Fügen Sie das entsprechende Ende der Halterung analog zur Abbildung in die Schlitze in der PCIe- Kartenverriegelung ein. Klappen Sie die Halterung nach unten, um Teil in den entsprechenden Schlitz in der Lüftungsbaugruppe an der Vorderseite einzufügen. Kippen Sie nun die Lasche an der Lüftungsbaugruppe an der Vorderseite, um die Halterung zu befestigen.
  • Seite 146 • PCIe-Kartenhalterung, weitere Informationen finden Sie unter „PCIe-Karte“ auf Seite 118 • Superkondensatormodul, weitere Informationen finden Sie unter „Superkondensatormodul“ auf Seite 3. Gehen Sie wie folgt vor, um die Lüftungsbaugruppe an der Vorderseite zu entfernen: a. Ziehen Sie am Griff der Lüftungsbaugruppe an der Vorderseite, um sie aus dem Computergehäuse zu ziehen.

  • Seite 147: Lüftungsbaugruppe An Der Rückseite

    b. Richten Sie die obere und untere Kante der neuen Lüftungsbaugruppe für die Vorderseite an der Halterung dieser Lüftungsbaugruppe im Computergehäuse aus. Schieben Sie die neue Lüftungsbaugruppe für die Vorderseite nach innen, bis sie fest sitzt. Abbildung 117. Lüftungsbaugruppe an der Vorderseite installieren 5.
  • Seite 148 b. Entfernen Sie die Lüftungsbaugruppe an der Rückseite, indem Sie die Gummihalterungen zerbrechen oder zerschneiden und die Lüftungsbaugruppe an der Rückseite vorsichtig aus dem Gehäuse herausziehen. Abbildung 118. Lüftungsbaugruppe an der Rückseite entfernen 4. Gehen Sie wie folgt vor, um eine neue Lüftungsbaugruppe an der Rückseite zu installieren: a.

  • Seite 149: Speichermodul

    b. Schließen Sie das Kabel der Lüftungsbaugruppe an der Rückseite an den Anschluss für die hintere Lüftungsbaugruppe auf der Systemplatine an. Informationen hierzu finden Sie im Abschnitt „Komponenten auf der Systemplatine“ auf Seite 8. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. •...
  • Seite 150 3. Suchen Sie den Speichermodulsteckplatz. Informationen hierzu finden Sie im Abschnitt „Komponenten auf der Systemplatine“ auf Seite 8. 4. Um das Speichermodul zu entfernen, öffnen Sie die Halteklammern und ziehen Sie das Speichermodul vorsichtig aus dem Speichersteckplatz. Abbildung 121. Speichermodul entfernen 5.

  • Seite 151: Knopfzellenbatterie

    b. Positionieren Sie das neue Speichermodul über dem Hauptspeichersteckplatz. Stellen Sie sicher, dass die Kerbe am Speichermodul ordnungsgemäß an der Markierung am Steckplatz auf der Systemplatine ausgerichtet ist. Drücken Sie das Speichermodul gerade nach unten in den Steckplatz, bis sich die Halteklammern schließen. Abbildung 123.

  • Seite 152: Wi-Fi-Einheiten

    4. Entnehmen Sie die alte Knopfzellenbatterie wie abgebildet. Abbildung 124. Knopfzellenbatterie entfernen 5. Setzen Sie eine neue Knopfzellenbatterie wie abgebildet ein. Abbildung 125. Installieren einer Knopfzellenbatterie 6. Installieren Sie die PCIe-Karten oder das Superkondensatormodul wieder, falls Sie diese zuvor entfernt haben.
  • Seite 153 2. Lösen Sie die Schrauben des Wi-Fi-Antennenkabels an der Rückseite des Computers, um die Wi-Fi- Antenne zu entfernen. Abbildung 126. Wi-Fi-Antenne entfernen Kapitel 7 Hardware entfernen und installieren...
  • Seite 154 3. Falls im Lieferumfang Ihres Computers eine Wi-Fi-Karte enthalten ist, welche die Bluetooth-Funktion unterstützt, trennen Sie das Bluetooth-Kabel vom Wi-Fi-Adapter. Abbildung 127. Bluetooth-Kabel abziehen 4. Heben Sie die PCIe-Kartenverriegelung aus Kunststoff an der Rückseite des Computers an, um den Wi- Fi-Adapter zu entfernen.
  • Seite 155 Abbildung 128. PCIe-Kartenverriegelung öffnen Kapitel 7 Hardware entfernen und installieren...
  • Seite 156 Ziehen Sie den installierten Wi-Fi-Adapter vorsichtig aus dem Steckplatz. Anmerkung: Die Karte sitzt möglicherweise fest im Kartensteckplatz. Lockern Sie alternativ abwechselnd jeweils eine Seite der Karte, bis Sie die Karte vollständig aus dem Steckplatz entnehmen können. Abbildung 129. Den Wi-Fi-Adapter entfernen P520 Benutzerhandbuch...
  • Seite 157 5. Gehen Sie wie folgt vor, um die Wi-Fi-Karte zu entfernen: a. Ziehen Sie die zwei Wi-Fi-Antennenkabel von der Wi-Fi-Karte ab. b. Entfernen Sie die zwei Schrauben, mit denen die Wi-Fi-Karte am Wi-Fi-Adapter befestigt ist. c. Ziehen Sie die Wi-Fi-Karte vorsichtig aus dem Mini-PCIe-Steckplatz. Abbildung 130.
  • Seite 158 7. Installieren Sie den Wi-Fi-Adapter im PCIe-Kartensteckplatz auf der Systemplatine, um den Wi-Fi- Adapter zu installieren. Informationen hierzu finden Sie im Abschnitt „Komponenten auf der Systemplatine“ auf Seite 8. Klappen Sie anschließend die PCIe-Kartenverriegelung aus und drücken Sie sie wieder hinein, bis sie einrastet. Abbildung 132.

  • Seite 159: Austausch Von Komponenten Abschließen

    9. Stecken Sie die Wi-Fi-Antennenkabelstecker in die entsprechenden Wi-Fi-Antennenanschlüsse ein, wie in der Abbildung gezeigt. Abbildung 133. Wi-Fi-Antenne anbringen 10. Ziehen Sie die Schrauben der Wi-Fi-Antennenkabelstecker an, um sie an der Rückseite des Computers zu sichern. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. •...
  • Seite 160 müssen Sie außerdem die aktualisierten Informationen im Programm Setup Utility bestätigen. Informationen hierzu finden Sie im Abschnitt „Programm „Setup Utility“ verwenden“ auf Seite 37. Gehen Sie wie folgt vor, um die Computerabdeckung wieder anzubringen und alle Kabel wieder am Computer anzuschließen: 1.
  • Seite 161 4. Schwenken Sie die Abdeckung nach unten. Drücken Sie den Griff der Computerabdeckung, sodass diese verriegelt wird. Abbildung 135. Computerabdeckung wieder anbringen 5. Stellen Sie den Computer in eine aufrechte Position. 6. Wenn eine Verriegelungseinheit zur Verfügung steht, schließen Sie die Computerabdeckung ab. Informationen hierzu finden Sie im Abschnitt „Computer verriegeln“...
  • Seite 162 P520 Benutzerhandbuch...

  • Seite 163: Kapitel 8. Informationen, Hilfe Und Service Anfordern

    Kapitel 8. Informationen, Hilfe und Service anfordern In diesem Kapitel finden Sie Informationen zu Hilfe und Unterstützung von Lenovo. Informationsressourcen In diesem Abschnitt finden Sie Informationen zum Zugriff auf nützliche Quellen für die Arbeit mit Ihrem Computer. Auf das Benutzerhandbuch in verschiedenen Sprachen zugreifen Sie können auf der folgenden Webseite auf das Benutzerhandbuch in verschiedenen Sprachen zugreifen:...

  • Seite 164: Lenovo Unterstützungswebsite

    Anmerkung: Telefonnummern können jederzeit ohne Vorankündigung geändert werden. Wenn die Nummer für Ihr Land oder Ihre Region nicht angegeben ist, wenden Sie sich an Ihren Lenovo Reseller oder Lenovo Vertriebsbeauftragten. Während des Garantiezeitraums stehen folgende Serviceleistungen zur Verfügung: •...

  • Seite 165: Andere Services Verwenden

    Wenn Sie technische Unterstützung bei der Installation der Service Packs für das vorinstallierte Microsoft Windows-Produkt benötigen oder Fragen diesbezüglich haben, besuchen Sie https://support.microsoft.com Falls Sie weitere Unterstützung benötigen, können Sie sich auch an das Lenovo Customer Support Center wenden. Hierfür fallen möglicherweise Gebühren an. Zusätzliche Serviceleistungen anfordern Während des Garantiezeitraums und danach können Sie zusätzliche Services anfordern.
  • Seite 166 P520 Benutzerhandbuch...

  • Seite 167: Anhang A. Zugriffszeit Auf Den Systemspeicher

    2.400 MT/s. In diesem Fall ist die Geschwindigkeit des Systemspeichers nicht schneller als 2.400 MT/s. • Die Mikroprozessormodelle, die in Ihrem Computer unterstützt werden, können variieren. Eine Liste der unterstützten Mikroprozessormodelle erhalten Sie beim Lenovo Customer Support Center. © Copyright Lenovo 2018, 2021...
  • Seite 168 P520 Benutzerhandbuch...

  • Seite 169: Anhang B. Zusätzliche Informationen Zum Ubuntu-Betriebssystem

    /opt/Lenovo Wenn Sie über die Website oder Ihren Computer nicht auf die begrenzte Herstellergarantie von Lenovo zugreifen können, wenden Sie sich an Ihre lokale Lenovo Verwaltung oder Ihren Reseller, um eine gedruckte Version der Herstellergarantie zu erhalten. Auf die Ubuntu-Hilfe-Funktion zugreifen Die Ubuntu-Hilfe-Funktion enthält Informationen zur Verwendung des Ubuntu-Betriebssystems.
  • Seite 170 P520 Benutzerhandbuch...

  • Seite 171: Anhang C. Hinweise Zur Verwendung Von Einheiten Und Informationen Zu Tco Certified Der Länder Und Regionen

    • Consult an authorized dealer or service representative for help. Lenovo is not responsible for any radio or television interference caused by using other than specified or recommended cables and connectors or by unauthorized changes or modifications to this equipment.
  • Seite 172 Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung der Lenovo verändert bzw.

  • Seite 173: Erklärung Zur Erfüllung Der Richtlinie Für Europa Und Asien

    Geräten), bzw. der EMV EU Richtlinie 2014/30/EU, für Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart.

  • Seite 174: Informationen Zur Konformität Von Funkverbindungen (Mexiko)

    Lieferumfang des Computers enthalten ist. Je nach Konfiguration Ihres Computers und dem Land, in dem der Computer erworben wurde, haben Sie möglicherweise weitere schriftliche Hinweise erhalten. Sämtliche Hinweise zur Verwendung von Einheiten finden Sie in elektronischer Form auf der Lenovo Unterstützungswebsite. Um elektronische Kopien der Dokumentation anzuzeigen, rufen Sie https:// auf.

  • Seite 175: Anhang D. Informationen Der Länder Und Regionen Zu Elektro- Und Elektronikaltgeräten (Weee) Sowie Zur Wiederverwertung

    Adresse: https://www.lenovo.com/recycling Informationen zu Elektro- und Elektronikaltgeräten (WEEE) für Ungarn Lenovo als Hersteller trägt die im Zusammenhang mit der Erfüllung der Verpflichtungen von Lenovo gemäß dem ungarischen Gesetz Nr. 197/2014 (VIII.1.), Unterabschnitte (1)-(5) von Abschnitt 12, entstehenden Kosten. © Copyright Lenovo 2018, 2021...

  • Seite 176: Recycling-Informationen Für Japan

    Collecting and recycling a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources.

  • Seite 177: Batterie-Recycling-Informationen Für Die Europäische Union

    Informationen über die Batterie finden Sie in der Produktdokumentation. Wenn Sie diese Batterie durch eine neue ersetzen müssen, wenden Sie sich an die zuständige Verkaufsstelle oder an Lenovo (für Serviceleistungen). Wenn Sie eine Lithiumbatterie entsorgen müssen, isolieren Sie sie mit Vinylband, wenden Sie sich an Ihre zuständige Verkaufsstelle oder einen Entsorgungsbetrieb und folgen Sie deren Anweisungen.
  • Seite 178 Informationen zur ordnungsgemäßen Sammlung und Verwertung erhalten Sie unter: https://www.lenovo.com/environment P520 Benutzerhandbuch...

  • Seite 179: Verwendung Gefährlicher Stoffe (Rohs = Restriction Of Hazardous Substances Directive)

    Weitere Informationen zur weltweiten Einhaltung der RoHS-Vorgaben durch Lenovo erhalten Sie unter: https://www.lenovo.com/rohs-communication RoHS-Richtlinie in der Türkei The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE). RoHS-Richtlinie in der Ukraine RoHS-Richtlinie in Indien RoHS compliant as per E-Waste (Management) Rules.
  • Seite 180 RoHS-Richtlinie in China (Festland) RoHS-Richtlinie in Taiwan P520 Benutzerhandbuch...

  • Seite 181: Anhang F. Informationen Zum Energy Star-Modell

    Lenovo fordert Sie dazu auf, Energie im täglichen Leben möglichst effizient zu nutzen. Um diese Bemühungen zu unterstützen, legen Sie die folgenden Stromsparfunktionen fest, die in Kraft treten, wenn Ihr Computer über einen bestimmten Zeitraum hinweg inaktiv war: Tabelle 1.
  • Seite 182 P520 Benutzerhandbuch...

  • Seite 183: Anhang G. Hinweise

    Verweise in dieser Veröffentlichung auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
  • Seite 184 erzielten Ergebnissen abweichen. Einige Daten stammen möglicherweise von Systemen, deren Entwicklung noch nicht abgeschlossen ist. Eine Garantie, dass diese Daten auch in allgemein verfügbaren Systemen erzielt werden, kann nicht gegeben werden. Darüber hinaus wurden einige Daten unter Umständen durch Extrapolation berechnet. Die tatsächlichen Ergebnisse können abweichen. Benutzer dieses Dokuments sollten die entsprechenden Daten in ihrer spezifischen Umgebung prüfen.
  • Seite 185 Anhang H. Marken LENOVO, das LENOVO-Logo, THINKSTATION und das THINKSTATION-Logo sind Marken von Lenovo. Microsoft, Windows und Windows Media sind Marken der Microsoft Group in den USA und/oder anderen Ländern. Intel, Thunderbolt und Xeon sind Marken der Intel Corporation in den USA und/oder anderen Ländern.
  • Seite 186 P520 Benutzerhandbuch...

Inhaltsverzeichnis
