Verwandte Anleitungen für SHOWTEC Compact Par 7 Tri
Inhaltszusammenfassung für SHOWTEC Compact Par 7 Tri
- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Compact Par 7 Tri Produktcode: 42580 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
Compact Par 7 Tri Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Compact Par 7 Tri Inhaltsverzeichnis Einleitung ................................4 Vor der Verwendung des Produkts ......................... 4 Bestimmungsgemäßer Gebrauch ........................4 Produktlebensdauer ............................4 LED-Lebensdauer ............................... 4 Begriffe im Text ..............................4 Symbole und Signalwörter ..........................5 Symbole auf dem Hinweisschild ........................5 Sicherheit ................................ - Seite 4 Compact Par 7 Tri Anweisungen für die grundlegende Reinigung ...................29 Korrigierende Wartung ............................30 Ersetzen der Sicherung ..........................30 Deinstallation, Transport und Lagerung ......................31 Anweisungen zur Deinstallation ........................31 Anweisungen für den Transport ........................31 Lagerung ................................31 10. Entsorgung ................................. 31 11. Zulassung ................................31...
-
Seite 5: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec Compact Par 7 Tri ● IEC-Schuko-Netzkabel (1,5 m) ● Bedienungsanleitung Abb. 01 Bestimmungsgemäßer Gebrauch... -
Seite 6: Symbole Und Signalwörter
Compact Par 7 Tri ● 0-255: Definiert einen Wertbereich ● Hinweise: Hinweis: (fett gedruckt) – es folgen nützliche Informationen oder Tipps. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. -
Seite 7: Sicherheit
Compact Par 7 Tri Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... - Seite 8 Compact Par 7 Tri ● Verwenden Sie das Gerät niemals während eines Gewitters. Trennen Sie das Gerät sofort von der Stromversorgung. WARNUNG Risiko eines epileptischen Anfalls Stroboskoplicht kann bei photosensitiver Epilepsie Anfälle auslösen. Empfindliche Personen sollten sich keinem Stroboskoplicht aussetzen.
-
Seite 9: Anforderungen An Den Anwender
Compact Par 7 Tri Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ● Die Sicherheitsvorrichtungen sind nicht beschädigt. -
Seite 10: Beschreibung Des Produkts

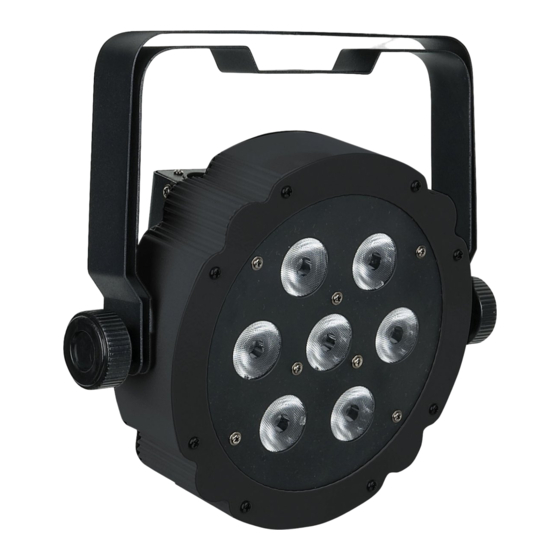

Compact Par 7 Tri Beschreibung des Produkts Der Showtec Compact Par 7 Tri ist ein Compact Par mit sieben RGB-LEDs mit 3 W. Er ist für Innenräume geeignet und verfügt über eine Doppelhalterung, die auch die einfache Positionierung auf dem Boden erlaubt. -
Seite 11: Technische Daten
Compact Par 7 Tri Technische Daten Modell: Compact Par 7 Tri Elektrik: Eingangsspannung: 100-240 AC, 50/60 Hz Leistungsaufnahme: 28 W Sicherung: T 1 A, 250 V Physisch: Abmessungen: 275 x 258 x 92 mm (L x B x H) Gewicht:... -
Seite 12: Abmessungen
Compact Par 7 Tri Abmessungen Abb. 05 Abb. 06 Installation Sicherheitshinweise für die Installation WARNUNG Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder qualifizierten Personen durchgeführt werden. -
Seite 13: Anforderungen An Den Installationsort
Compact Par 7 Tri Anforderungen an den Installationsort ● Das Gerät darf nur in Innenräumen verwendet werden. ● Das Gerät kann an einem Traversensystem oder einer anderen tragenden Struktur montiert werden. ● Der Mindestabstand zu anderen Objekten beträgt 0,5 m. -
Seite 14: Winkel Einstellen
Compact Par 7 Tri Winkel einstellen Sie können den Winkel des Geräts über die 2 Einstellschrauben (02) anpassen. 01) Drehen Sie die Einstellschrauben (02) gegen den Uhrzeigersinn, um sie zu lösen. 02) Kippen Sie den Scheinwerfer in die gewünschte Position (Abb. 08). -
Seite 15: Setup
Setup im selbstständigen Modus Der Compact Par 7 Tri funktioniert selbständig, wenn er an keinen Controller oder andere Geräte l angeschlossen ist. Das Gerät kann manuell, im Automodus oder mit Musiktaktung betrieben werden. Weitere Informationen zu der Steuerungsarten finden Sie in Kapitel 6.2 Steuerungsmodi auf Seite 18. -
Seite 16: Dmx-Kabel
Compact Par 7 Tri DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 3-poligen XLR- Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre eigenen Kabel herstellen. Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen. -
Seite 17: Setup Im Master/Slave-Modus
Compact Par 7 Tri Setup im Master/Slave-Modus Der Compact Par 7 Tri kann im Master/Slave-Modus betrieben werden. Führen Sie die folgenden Schritte durch, um mehrere Geräte in einem Master/Slave-Setup anzuschließen: Verbinden Sie den DMX-Ausgang der ersten Einheit, deren Dateien übertragen werden sollen, mit dem DMX-Eingang des zweiten Geräts. -
Seite 18: Dmx-Verbindung
04) Stellen Sie die Startadressen der verbleibenden Geräte ein, indem Sie immer 8 zur jeweils letzten Zahl addieren. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit Sie jeden Compact Par 7 Tri korrekt ansteuern können. Wenn zwei oder mehreren Geräte ähnliche Adressen zugewiesen werden, reagieren sie entsprechend ähnlich. -
Seite 19: Bedienung
Frequenz den Angaben auf dem Hinweisschild entsprechen, das am Gerät angebracht ist. Steuerungsmodi Der Compact Par 7 Tri kann via DMX-Steuerung, als eigenständiges Gerät oder in einem Master/Slave- Setup ohne DMX-Steuerung betrieben werden. Der Compact Par 7 Tri unterstützt die folgenden Steuerungsmodi: ●... -
Seite 20: Bedienfeld
Compact Par 7 Tri 02) Fügen Sie einen Stroboskopeffekt und eine Fade-Zeit hinzu oder passen Sie die Chase- Geschwindigkeit an. Siehe 6.6.2. Automodus auf Seite 24 für weitere Informationen. Mehr Informationen über den musikgetakteten Modus finden Sie in Kapitel 6.6.5 Musikgetakteter Modus auf Seite 25. -
Seite 21: Menü-Übersicht
Compact Par 7 Tri Menü-Übersicht Produktcode: 42580... -
Seite 22: Hauptmenü-Optionen
Compact Par 7 Tri Hauptmenü-Optionen Im Hauptmenü gibt es folgenden Optionen: 1. Voreingestellte Programme 2. Automodus 3. DMX-Konfiguration 4. Master/Slave-Modus 5. Musikgetakteter Modus Drücken Sie MODE, um durchs Hauptmenü zu navigieren. 02) Drücken Sie SETUP, um die Untermenüs zu öffnen. -
Seite 23: Voreingestellte Programme
Compact Par 7 Tri Voreingestellte Programme In diesem Menü können Sie eine der 3 Farbvoreinstellungen oder OFF auswählen oder eine der 9 voreingestellten Chases abspielen. Produktcode: 42580... -
Seite 24: 6.6.1.1. Manueller Farbmodus
Compact Par 7 Tri Wählen Sie mit UP/DOWN eine der folgenden Optionen aus: Sie können zwischen Programm 01 bis Programm 10 auswählen. Sie können eines der manuellen Farbprogramme Pr.01 auswählen. Siehe 6.6.1.1. Manueller Farbmodus auf Seite 25 für weitere Informationen. -
Seite 25: 6.6.1.2. Voreingestellte Programme
Compact Par 7 Tri 01) Drücken Sie SETUP, um die Auswahl der voreingestellten Programme aufzurufen. 02) Wählen Sie mit UP/DOWN eine der folgenden 7 Farbvoreinstellungen oder OFF aus: Das Gerät gibt nun die ausgewählte Farbe wieder. 03) Drücken Sie die SETUP-Taste, um die manuelle Farbeinstellung aufzurufen. -
Seite 26: Dmx-Konfiguration
Compact Par 7 Tri DMX-Konfiguration In diesem Menü können Sie die DMX-Adresse des Geräts konfigurieren oder eine ID für das Gerät festlegen. 01) Wählen Sie mit UP/DOWN die DMX-Startadresse des Geräts aus. Der Einstellungsbereich umfasst die Werte 001–512. 02) Drücken Sie SETUP, um die Auswahl des DMX-Kanalmodus aufzurufen. -
Seite 27: Dmx-Kanäle
Compact Par 7 Tri DMX-Kanäle 3 CH 4 CH 8 CH Funktion Wert Einstellung Masterdimmer 000–255 Von niedriger zu hoher Intensität (0–100 %) Rot (Wenn CH6=0) 000–255 Von niedriger zu hoher Intensität (0–100 %) Keine Funktion 001–008 Farbe 1 R 255; G 000; B 000 009–017... - Seite 28 Compact Par 7 Tri 3 CH 4 CH 8 CH Funktion Wert Einstellung 000–009 ID1–ID66 010–019 020-029 030-039 040-049 050-059 060-069 070-079 080-089 090-099 100-109 ID10 110-119 ID11 120-129 ID12 130-139 ID13 140-149 ID14 150-159 ID15 160-169 ID16 170-179 ID17...
-
Seite 29: Fehlersuche
Compact Par 7 Tri Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 30: Wartung
Compact Par 7 Tri Wartung Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ●... -
Seite 31: Korrigierende Wartung
Compact Par 7 Tri Korrigierende Wartung Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor. Überlassen Sie Reparatur- und Wartungsarbeiten geschulten und fachkundigen Personen. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. -
Seite 32: Deinstallation, Transport Und Lagerung
Compact Par 7 Tri Deinstallation, Transport und Lagerung Anweisungen zur Deinstallation WARNUNG Die unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. ● Trennen Sie es vor der Deinstallation von der Stromversorgung. - Seite 33 Compact Par 7 Tri Produktcode: 42580...
- Seite 34 Compact Par 7 Tri Produktcode: 42580...
- Seite 35 Compact Par 7 Tri Produktcode: 42580...
- Seite 36 ©2021 Showtec...
