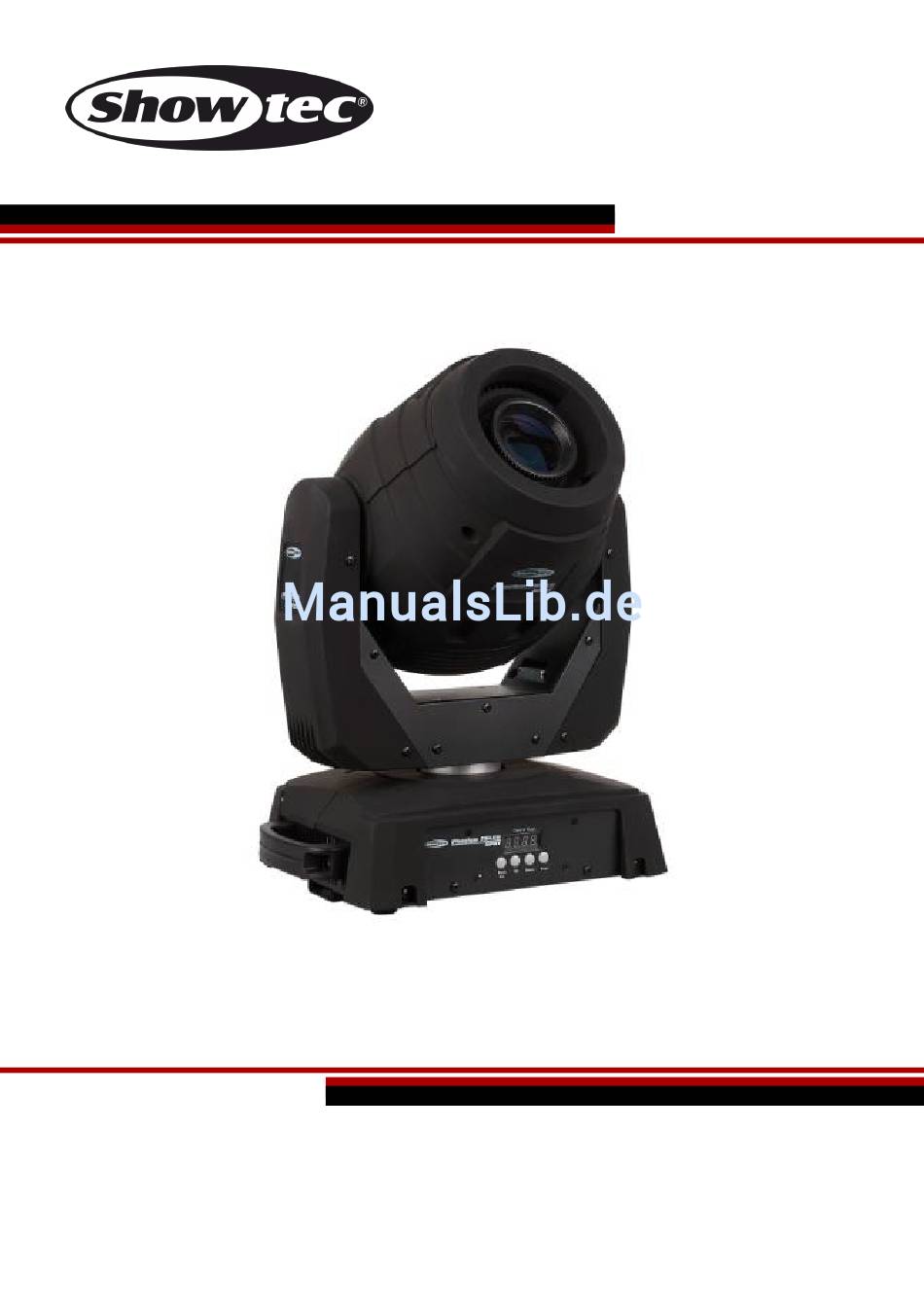

- Seite 1 HANDBUCH DEUTSCH Phantom 75 LED Spot Bestellnummer: 40188 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 75 LED Spot Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................7 Rückgabe ..................................8 Reklamationen ................................8 Beschreibung des Geräts ..............................9 Funktionen ..................................9 Vorderseite ..................................9 Rückseite ..................................10 Installation ..................................10... - Seite 3 Phantom 75 LED Spot Keine Reaktion auf DMX-Signale ..........................28 Technische Daten ................................30 Abmessungen ..................................31 Notizen ....................................32 Bestellnummer: 40188...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Phantom 75 LED Spot IEC-Netzkabel (0,9 m) 1 Halterung zum Anbringen an einem Traversenrahmen ... - Seite 5 Phantom 75 LED Spot Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. - Seite 7 Phantom 75 LED Spot • Stellen Sie immer sicher, dass der Bereich unter der Installation für gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Der Phantom kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden.
-
Seite 8: Netzanschlüsse
Phantom 75 LED Spot Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 9: Rückgabe
Phantom 75 LED Spot Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 10: Beschreibung Des Geräts
Phantom 75 LED Spot Beschreibung des Geräts Funktionen Der Showtec Phantom 75 LED Spot ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240V AC, 50/60Hz • Leistungsaufnahme: 170W • Lichtquelle: 1 x 75W LED, weiß •... -
Seite 11: Rückseite
05) 3-poliger DMX-Ausgang (OUT) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 75 LED Spot. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Steuerungsmodi
Phantom 75 LED Spot Steuerungsmodi Es gibt 4 Modi: Selbstständig (voreingestellte Programme) Musiktaktung Master/Slave DMX-512 (8CH, 14CH) Ein Phantom (voreingestellte Programme) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 13: Mehrere Phantoms (Dmx-Steuerung)
Phantom 75 LED Spot Mehrere Phantoms (Master/Slave-Steuerung) Abb. 03 Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 14 Phantom 75 LED Spot DMX-Set-Up für mehrere Phantoms Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40188...
-
Seite 15: Verbinden Der Geräte
Phantom 75 LED Spot Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 16: Bedienfeld
Phantom 75 LED Spot Der Phantom 75 LED Spot kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LED-Display MODE/ESC-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 17: Menü-Übersicht
Phantom 75 LED Spot Menü-Übersicht Bestellnummer: 40188... -
Seite 18: Hauptmenü-Optionen
Phantom 75 LED Spot Hauptmenü-Optionen 1. DMX-Adresszuweisung 2. Voreingestellte Programme (Langsam/Schnell/Musiktaktung/Slave) 3. Pan/Reverse Pan 4. Tilt/Reverse Tilt 5. Display/Reverse Display 6. DMX-Modi 7. Pan-Einstellungen 8. Tilt-Einstellungen 9. Reset 10. Werkseinstellungen 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. -
Seite 19: Voreingestellte Programme
Phantom 75 LED Spot 2. Voreingestellte Programme Sie können 4 unterschiedliche Programme auswählen. 01) Drücken Sie MODE/ESC, bis das Display anzeigt. 02) Wählen Sie mit UP/DOWN eins der folgenden 4 Programme aus: Voreingestelltes Programm Slow 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird. -
Seite 20: Dmx-Modi
Phantom 75 LED Spot 02) Drücken Sie UP/DOWN. Wenn auf dem Display angezeigt wird, wird das Display auf den Kopf gestellt. 6. DMX-Modi 01) Drücken Sie MODE/ESC, bis das Display (8-Kanäle) oder (14 Kanäle) anzeigt. 02) Drücken Sie UP/DOWN, um zwischen diesen 2 DMX-Modi zu wechseln. -
Seite 21: Service-Funktion 2
Phantom 75 LED Spot Service-Funktion 2 01) Halten Sie die MODE/ESC 10 Sekunden lang gedrückt. 02) Auf dem Display erscheint nun 0000. 03) Stellen Sie den Wert mit UP ein. Drücken Sie DOWN, um zur nächsten Ziffer zu springen. 04) Geben Sie so das folgende Passwort ein: 2322. - Seite 22 Phantom 75 LED Spot Kanal 4- Shutter/Stroboskop Geschlossen Shutter geöffnet 8-76 Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/s) 77-145 Pulsierender Stroboskopeffekt, von langsam nach schnell 146-215 Zufälliger Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/s) 216-255 Shutter geöffnet Kanal 5 – Rotierendes Goborad + Gobo-Shake Geöffnet / Weiß...
-
Seite 23: Kanäle
Phantom 75 LED Spot 14 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 24 Phantom 75 LED Spot Kanal 9 – Rotierendes Goborad + Gobo-Shake Geöffnet / Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Glas) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Metall)
-
Seite 25: Kanaleinstellungen
Phantom 75 LED Spot Kanal 12 – Voreingestellte Programme und musikgetaktete Programme Keine Funktion 8-23 Voreingestelltes Programm 1 24-39 Voreingestelltes Programm 2 40-55 Voreingestelltes Programm 3 56-71 Voreingestelltes Programm 4 72-87 Voreingestelltes Programm 5 88-103 Voreingestelltes Programm 6 104-119 Voreingestelltes Programm 7... -
Seite 26: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 75 LED Spot ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 27: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Phantom 75 LED Spot Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, die richtige Größe hat. Siehe die Abbildung unten. -
Seite 28: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Phantom 75 LED Spot Ein Gobo aus dem rotierenden Goborad auswechseln Beschichtete Glasgobos werden so eingelegt, dass die beschichtete Seite zum Rand des Halters zeigt (weg von der Feder). Texturglas-Gobos werden so eingelegt, dass die glatte Seite in Richtung der Feder zeigt. -
Seite 29: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 25 für nähere Informationen zum Auswechseln der Sicherung. - Seite 30 Phantom 75 LED Spot Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung.
-
Seite 31: Technische Daten
Phantom 75 LED Spot Technische Daten Modell: Showtec Phantom 75 LED Spot Eingangsspannung: 100-240V AC, 50/60Hz Leistungsaufnahme: 170W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F3A/250V Abmessungen: 338 x 247 x 390 mm (LxBxH) Gewicht: 11 kg Bedienung und Programmierung:... -
Seite 32: Abmessungen
Phantom 75 LED Spot Abmessungen Bestellnummer: 40188... -
Seite 33: Notizen
Phantom 75 LED Spot Notizen Bestellnummer: 40188... - Seite 34 Phantom 75 LED Spot Bestellnummer: 40188...
- Seite 35 Phantom 75 LED Spot Bestellnummer: 40188...
- Seite 36 ©2016 Showtec...
